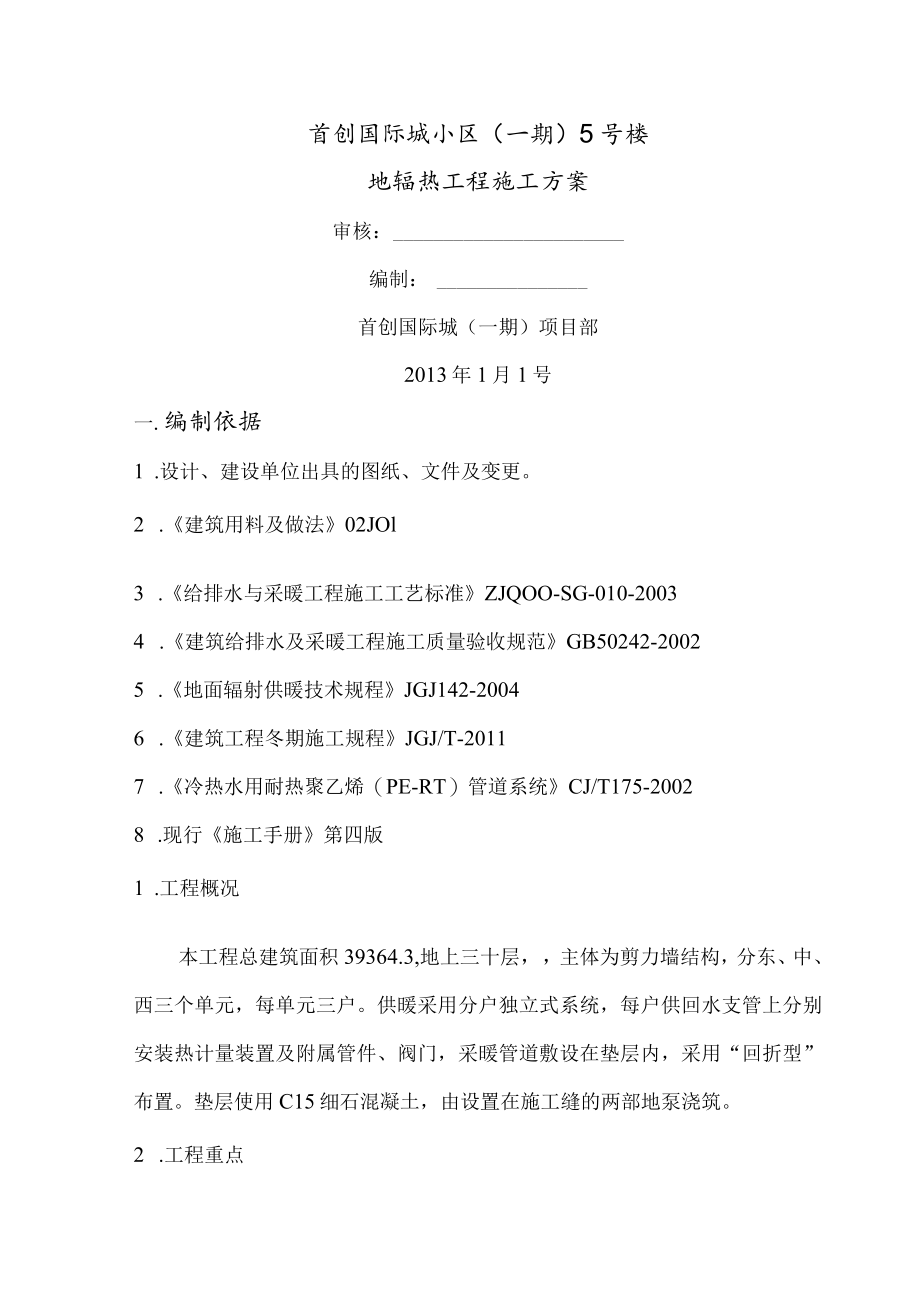

1、首创国际城小区（一期）5号楼地辐热工程施工方案审核：编制：首创国际城（一期）项目部2013年1月1号一.编制依据1 .设计、建设单位出具的图纸、文件及变更。2 .建筑用料及做法02JOl3 .给排水与采暖工程施工工艺标准ZJQOO-SG-010-20034 .建筑给排水及采暖工程施工质量验收规范GB50242-20025 .地面辐射供暖技术规程JGJ142-20046 .建筑工程冬期施工规程JGJ/T-20117 .冷热水用耐热聚乙烯（PE-RT）管道系统CJ/T175-20028 .现行施工手册第四版1 .工程概况本工程总建筑面积39364.3,地上三十层，主体为剪力墙结构，分东、中、西三个

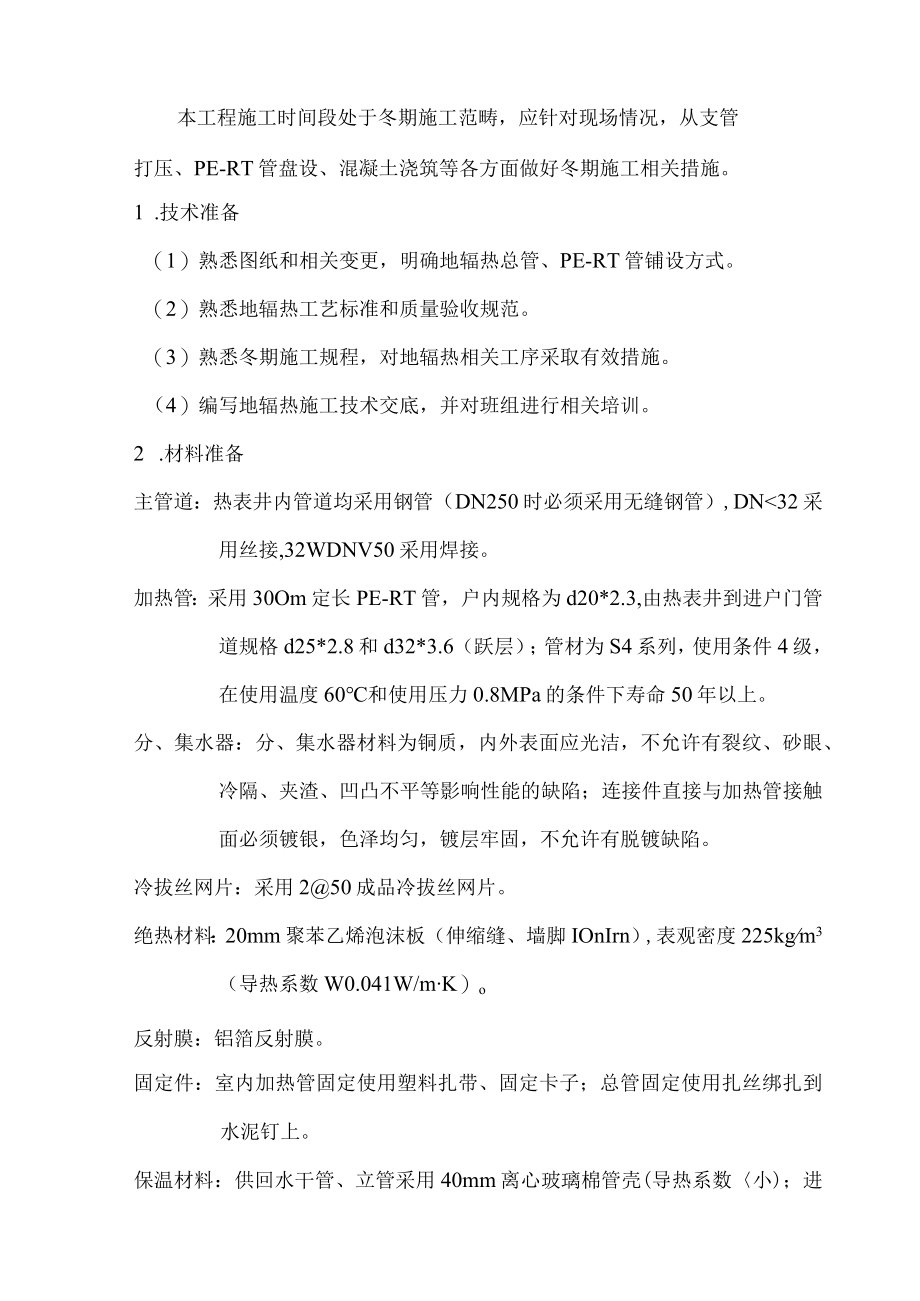

2、单元，每单元三户。供暖采用分户独立式系统，每户供回水支管上分别安装热计量装置及附属管件、阀门，采暖管道敷设在垫层内，采用“回折型”布置。垫层使用C15细石混凝土，由设置在施工缝的两部地泵浇筑。2 .工程重点本工程施工时间段处于冬期施工范畴，应针对现场情况，从支管打压、PE-RT管盘设、混凝土浇筑等各方面做好冬期施工相关措施。1 .技术准备（1）熟悉图纸和相关变更，明确地辐热总管、PE-RT管铺设方式。（2）熟悉地辐热工艺标准和质量验收规范。（3）熟悉冬期施工规程，对地辐热相关工序采取有效措施。（4）编写地辐热施工技术交底，并对班组进行相关培训。2 .材料准备主管道：热表井内管道均采用钢管（DN
3、250时必须采用无缝钢管）,DN30燃烧分级达到B2级PE-RT管材项目单位指标管径X壁厚mmX循环压力冲击次10000纵向回缩率%3外观白色等级4级项目条件技术要求允许偏差绝执层厚度20一接合无缝隙一加热管安装间星巨按设计10加热管弯曲半径塑料管不小于5倍管外径-5加热管固定间距直管不大于700mm10弯管不大于350mm项目强度平整度标高表观标准达到受冻临界强度1010无明显裂缝(1)开工前针对现场情况对班组进行技术交底。(2)实行样板间制度，连同甲方、监理对样板间质量进行考评；对样板间暴露出的问题进行协商改善。(3)操作人员合理分工，例如铺保温层的只进行保温层铺设，盘加热管的一人固定一单
4、元，使每个操作人员在自己负责的范围内都是熟练工。(4)要求班组必须配备专业带班，在现场协调工作和过程控制；项目部主管工长做到每天至少抽查一次工作面，及时解决可能出现的问题，避免大面积返工的可能性。(1)冬期施工做好如下测温工作(2)楼层所有窗洞口采用彩条布进行封闭。(3)泵管依次用塑料纸和棉毡包裹保温。(4)混凝土加入抗冻剂，应要求商混车搅拌罐覆盖保温，并检查入场混凝土温度，确保混凝土浇筑时温度不低于5。(5)混凝土浇筑完毕利用刮杠刮平后，用塑料纸和棉毡倒退式依次进行覆盖，统一使用电弧灯进行照明、升温，待混凝土初凝后进行二次收面，待混凝土面层能站人后进行二次覆盖。(6)混凝土采用综合蓄热法养护
5、，受冻临界强度24MPa;根据同条件试块强度决定室内升温措施持续时间。1 .地辐热施工范围楼层不允许穿插任何工序，所有必需进行的工序均安排在地辐热施工前完成。2 .每户地辐热安装完毕后需对进户门进行临时封堵，防止无关人员踩踏破坏。3 .混凝土浇筑时，操作人员必须穿着软底鞋，用平头铁锹。4 .混凝土垫层施工完毕后应妥加保护，严禁大力敲击、冲击、开孔、运行重载、高温烘烤、直接放置高温物体和加热设备等。1.总则：参加施工作业的一切作业人员，都要经过本工种安全技术操作规程的培训方后方可上岗；参加作业的人员进出施工现场，必须佩戴安全帽、走安全通道，不得在开挖区域活动，或翻越、攀爬栏杆、脚手架等。(1)防高空坠落：开工前确保临边防护全部到位；操作人员不得私拆临边防护；临边作业至少2人同行，且任何时候都不得背对临边操作；上脚手架时不得跳跃，更不得在未铺设架板的架体上行走。(2)防实体打击：作业人员不得将劳动工具放置在窗口、电梯口等位置、更不得向楼下抛洒杂物；无论室内室外，进入施工现场必须正确佩戴安全帽。(3)防机械伤害：非专业人员不得私自使用气泵
