1、地铁基坑开挖施工方案基坑开挖按“分段开挖，由上而下，先撑后挖，分层开挖”的原则进行作业。车站和折返线由于开挖深度较大（车站主体和折返线的开挖深度为12.613.47m）,设置4道支撑,顶部支撑距地面的距离为1.2m,第一道支撑距第二道支撑的间距为3.422m,第二道支撑距第三道的间距为3.500m,第三道支撑距第四道支撑的间距为3.4m,第四道支撑距基底的距离为2.38mo风道开挖深度为8.679.22m,设置2道支撑;出入口设置1道支撑。车站主体和折返线部分设置一排工具柱。基坑的转角处加设斜撑。6.4.1 土方开挖6.4.1.1 开挖方案本工程土方开挖工程量较大，施工地段地处繁华闹市区，基坑
2、开挖阶段场地狭窄，且土方弃运较困难。因此，合理的基坑开挖方案将影响到工期和质量。综合考虑各方面因素，对整个工程实行分区施工，具体分区开挖情况参见图5-1（施工区域划分示意图）。采用机械分段、分层开挖的方式，分段长度取30m,每一大段再分数个小段开挖；基坑底留300mm厚保护层，采用人工开挖修整。分层开挖每层的开挖深度根据每道横撑设计标高而定。基坑开挖时要最大限度减小开挖作业对周围环境的影响和避免扰民，同时方便土方弃运。一期工程开挖作业首先进行A区，然后进行Cl区和C2区开挖。一期工程全部施工完成后，进行二期工程的开挖，二期工程开挖作业首先进行B区开挖，然后进行C3区和C4区开挖，最后进行D区开

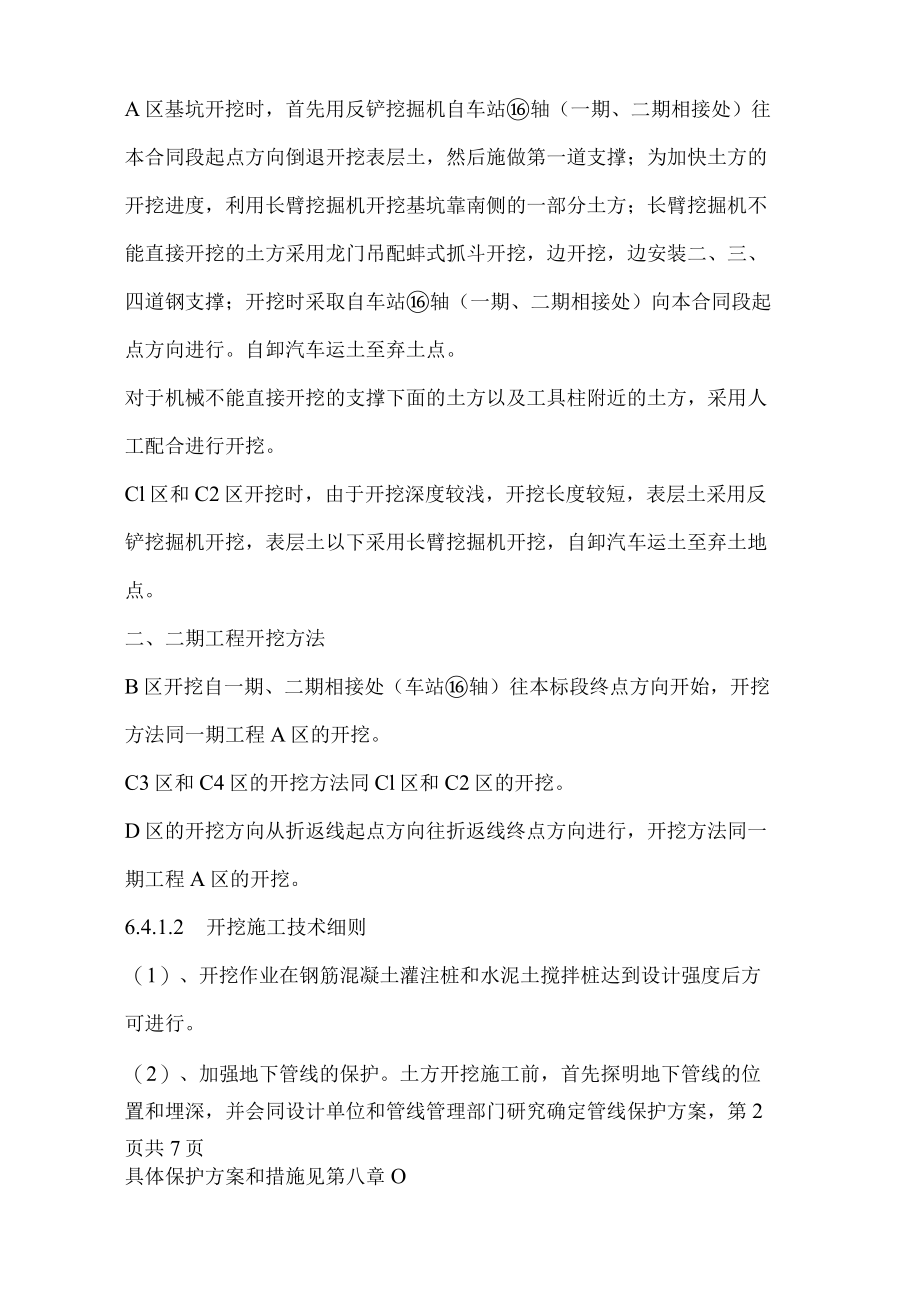

3、挖。第1页共7页一、一期工程开挖方法A区基坑开挖时，首先用反铲挖掘机自车站轴（一期、二期相接处）往本合同段起点方向倒退开挖表层土，然后施做第一道支撑；为加快土方的开挖进度，利用长臂挖掘机开挖基坑靠南侧的一部分土方；长臂挖掘机不能直接开挖的土方采用龙门吊配蚌式抓斗开挖，边开挖，边安装二、三、四道钢支撑；开挖时采取自车站轴（一期、二期相接处）向本合同段起点方向进行。自卸汽车运土至弃土点。对于机械不能直接开挖的支撑下面的土方以及工具柱附近的土方，采用人工配合进行开挖。Cl区和C2区开挖时，由于开挖深度较浅，开挖长度较短，表层土采用反铲挖掘机开挖，表层土以下采用长臂挖掘机开挖，自卸汽车运土至弃土地点。

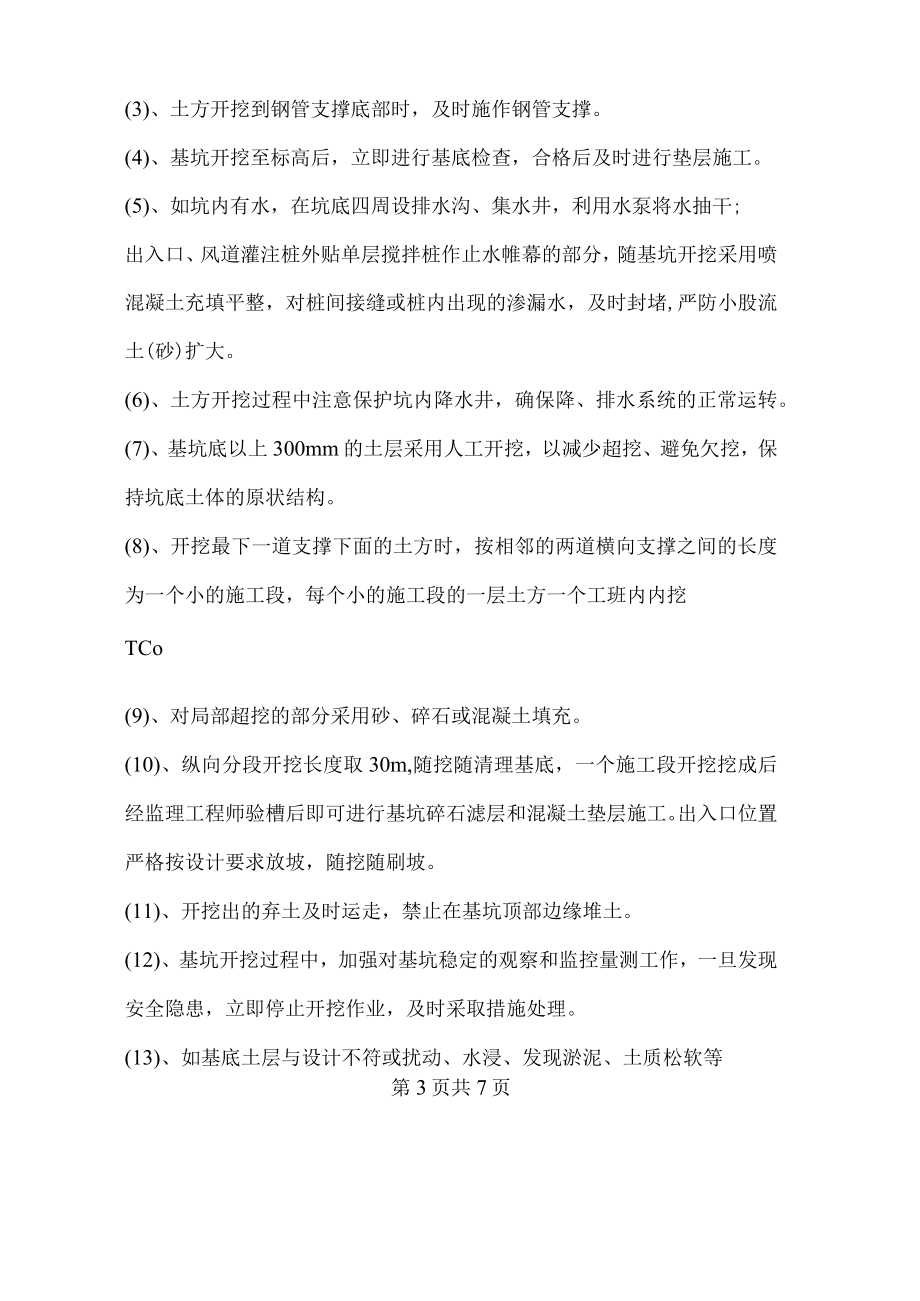

4、二、二期工程开挖方法B区开挖自一期、二期相接处（车站轴）往本标段终点方向开始，开挖方法同一期工程A区的开挖。C3区和C4区的开挖方法同Cl区和C2区的开挖。D区的开挖方向从折返线起点方向往折返线终点方向进行，开挖方法同一期工程A区的开挖。6.4.1.2 开挖施工技术细则（1）、开挖作业在钢筋混凝土灌注桩和水泥土搅拌桩达到设计强度后方可进行。（2）、加强地下管线的保护。土方开挖施工前，首先探明地下管线的位置和埋深，并会同设计单位和管线管理部门研究确定管线保护方案，第2页共7页具体保护方案和措施见第八章O(3)、土方开挖到钢管支撑底部时，及时施作钢管支撑。(4)、基坑开挖至标高后，立即进行基底检查
5、，合格后及时进行垫层施工。(5)、如坑内有水，在坑底四周设排水沟、集水井，利用水泵将水抽干;出入口、风道灌注桩外贴单层搅拌桩作止水帷幕的部分，随基坑开挖采用喷混凝土充填平整，对桩间接缝或桩内出现的渗漏水，及时封堵,严防小股流土(砂)扩大。(6)、土方开挖过程中注意保护坑内降水井，确保降、排水系统的正常运转。(7)、基坑底以上300mm的土层采用人工开挖，以减少超挖、避免欠挖，保持坑底土体的原状结构。(8)、开挖最下一道支撑下面的土方时，按相邻的两道横向支撑之间的长度为一个小的施工段，每个小的施工段的一层土方一个工班内内挖TCo(9)、对局部超挖的部分采用砂、碎石或混凝土填充。(10)、纵向分段
6、开挖长度取30m,随挖随清理基底，一个施工段开挖挖成后经监理工程师验槽后即可进行基坑碎石滤层和混凝土垫层施工。出入口位置严格按设计要求放坡，随挖随刷坡。(11)、开挖出的弃土及时运走，禁止在基坑顶部边缘堆土。(12)、基坑开挖过程中，加强对基坑稳定的观察和监控量测工作，一旦发现安全隐患，立即停止开挖作业，及时采取措施处理。(13)、如基底土层与设计不符或扰动、水浸、发现淤泥、土质松软等第3页共7页现象时，作好记录，并会同设计单位、监理工程师研究处理。(14)、基坑开挖期间在雨季时，基坑周边做围塔，以防雨水流入基坑内，造成箱体和施工材料浸泡浮起。6.4.2 桩间喷混凝土施工出入口、风道部分围护结
7、构采用单排6800钢筋混凝土灌注桩外贴单排6600水泥土搅拌桩，为避免开挖作业过程中基坑壁的渗漏水，在钢筋混凝土灌注桩内侧桩间采用4(gl00100钢筋网喷C20细石混凝土，随开挖，随挂网、喷混凝土。6.4.2.1 施工方法采用湿喷法施工，钢筋网分片加工、现场安装，搅拌运输车运送商品混凝土，TK-961型湿喷机紧跟开挖作业面喷射混凝土。6.4.2.2 施工工艺湿喷混凝土施工工艺见图6-18o图6-18湿喷混凝土施工工艺流程图6.4.2.3 施工要点(1)、选用普通硅酸盐水泥；细骨料选用细度模数大于2.5的硬质洁净中粗砂，使用时含水率控制在57%；粗骨料选用粒径512mm连续级配碎石；化验合格的
8、拌和用水；外加剂的初凝时间不大于5min,终凝时间不大于IOmino(2)、喷射混凝土的配合比通过室内试验和现场试验选定，配合比及搅拌的均匀性每班检查不少于两次。速凝剂的掺量通过现场试验确定，在保证喷层性能指标的前提下，尽量减少水泥和水的用量。(3)、喷射前认真检查受喷面，清除浮土，并对桩体进行凿毛处理；用高压水清洗受喷面；对施工机械设备、风、水管路和电线等进行全面检查和试运行。(4)、分层喷射，在上层喷射混凝土达到初凝后，方可喷射下一层混凝,首层喷射厚度控制为5cm。(5)、喷射混凝土作业分段分片一次进行，按先里后外、自下而上的顺序进行。喷射时，喷嘴距受喷面0.6L0m,垂直受喷面做反复缓慢
9、的螺旋形运动，螺旋直径约2030cm,以保证混凝土喷射密实。(6)、严格执行喷射机操作规程：连续向喷射机供料；保持喷射机工作风压稳定；完成或因故中断喷射作业时，将喷射机和输料管内的积料清除干净。(7)、掌握好风压，减小回弹，喷射混凝土的回弹率控制不大于15%o(8)、喷射混凝土终凝2小时后，进行喷水养护，养护时间不少于7天。(9)、当桩间有出水点时，设置泄水孔，边排水边喷混凝土。同时增加水泥用量，改变配合比，喷混凝土由远而近逐渐向出水点逼近，然后在出水点安设导管，将水引出，再向导管附近喷混凝土。6.4.3 旧路面的破除采用液压振动锤破碎，机械装磴，自卸汽车运至弃土点。7蚌式抓斗吊机Y2R160
10、M1-622002年11月25日8推土机Tl8012002年9月5日9小型压路机YZC2T12003年4月1日10蛙式打夯机62003年4月1日11手扶振动压路机YAS06A22003年4月1日12汽车吊QY25E12002年9月25日表3-4（续）因工程分区施工，在前期工程施工完毕，后期工程基坑开挖支护完成后，拆除分区位置处的围护结构。采用人工用风镐凿除，钻孔灌注桩里面的钢筋用气焊枪割断，凿除后的固体废弃物装车运至弃置地点。序号主要设备名称型号规格数量计划进场时间1回转钻机GPS-IO82002年9月25日2浅孔钻机XJ-IOO62002年11月25日3双轴搅拌机SJB4082002年9月2
