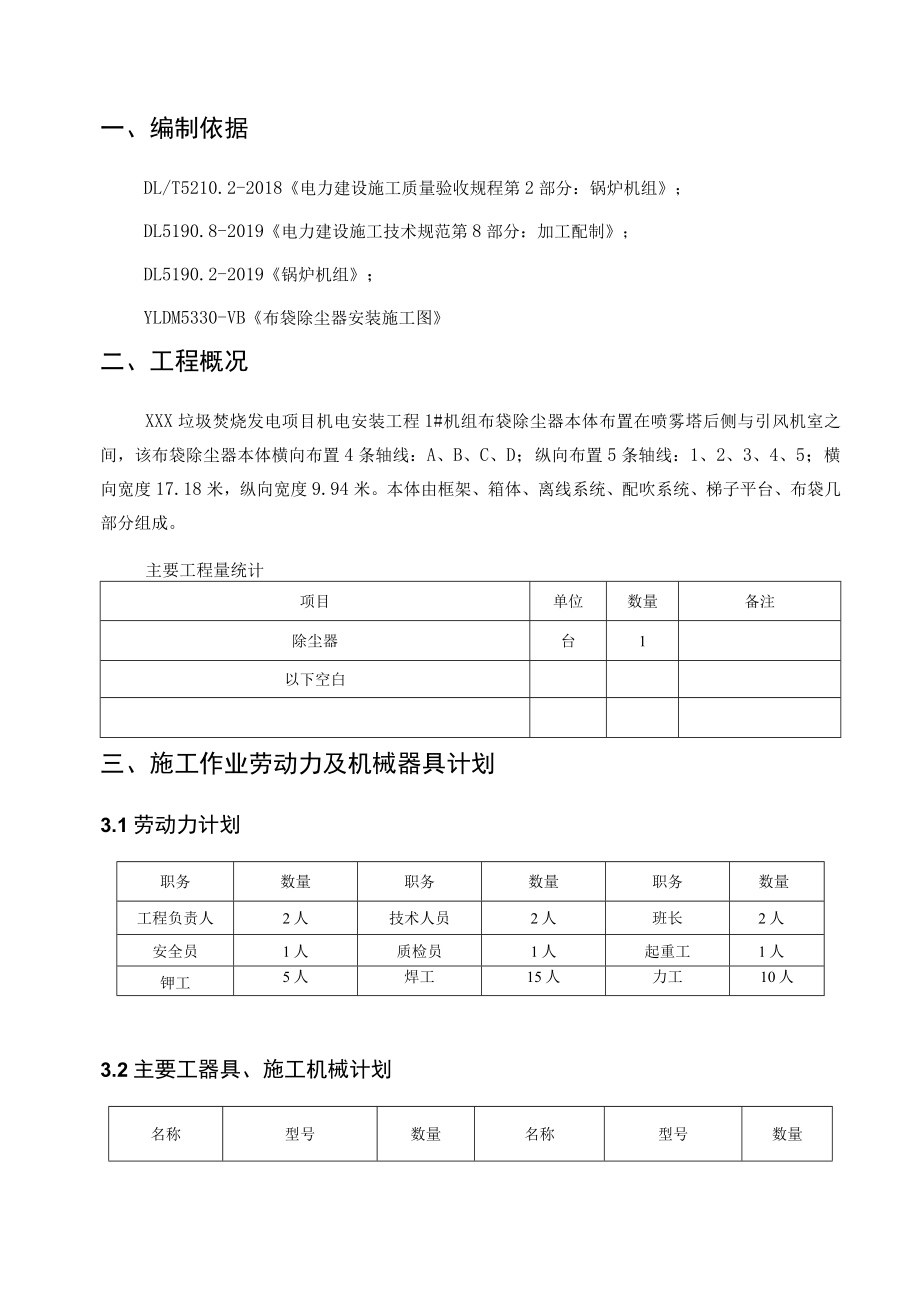

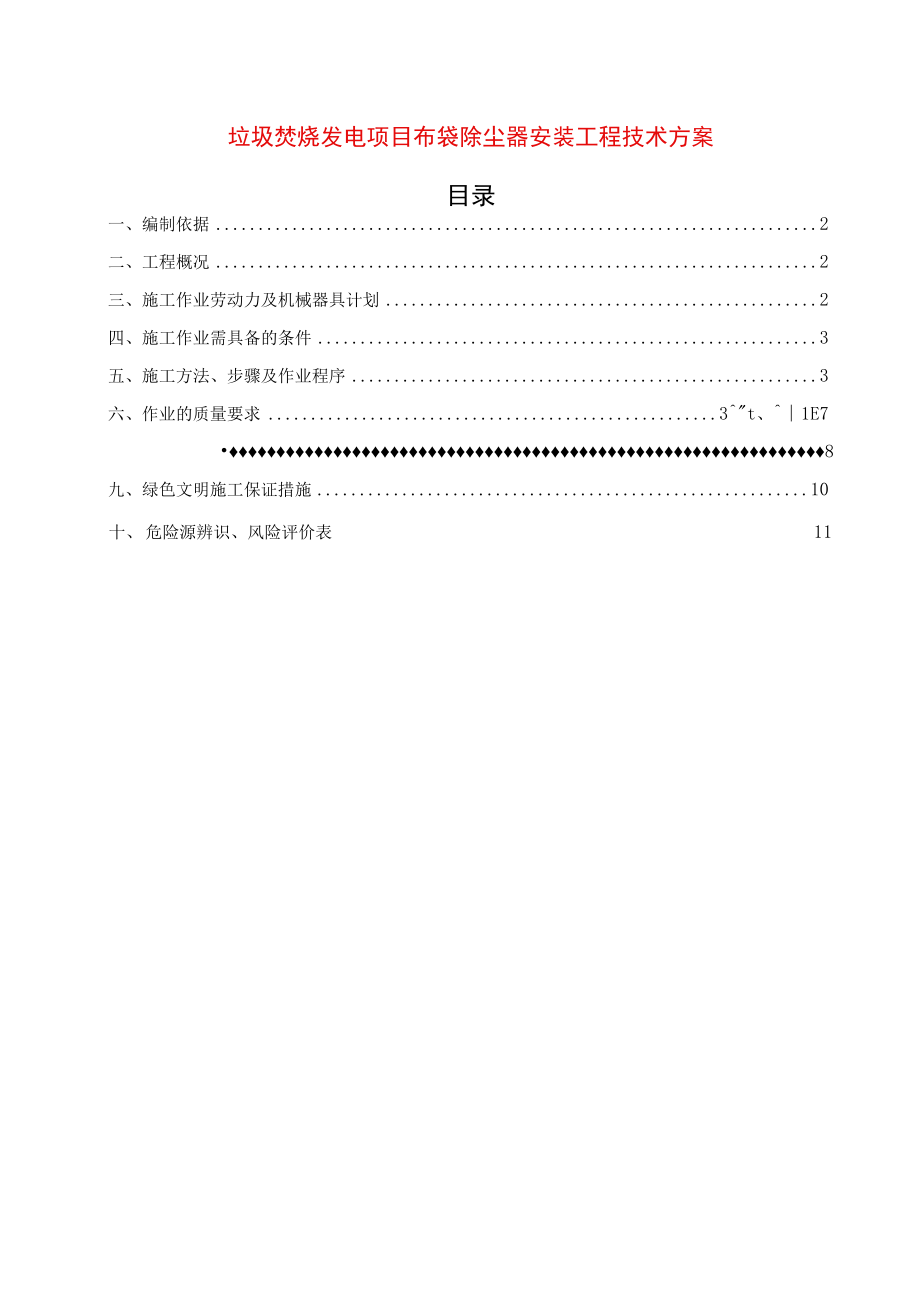

1、垃圾焚烧发电项目布袋除尘器安装工程技术方案目录一、编制依据2二、工程概况2三、施工作业劳动力及机械器具计划2四、施工作业需具备的条件3五、施工方法、步骤及作业程序3六、作业的质量要求3t、1E78九、绿色文明施工保证措施10十、危险源辨识、风险评价表11一、编制依据DL/T5210.2-2018电力建设施工质量验收规程第2部分：锅炉机组；DL5190.8-2019电力建设施工技术规范第8部分：加工配制；DL5190.2-2019锅炉机组；YLDM5330-VB布袋除尘器安装施工图二、工程概况XXX垃圾焚烧发电项目机电安装工程1#机组布袋除尘器本体布置在喷雾塔后侧与引风机室之间，该布袋除尘器本体

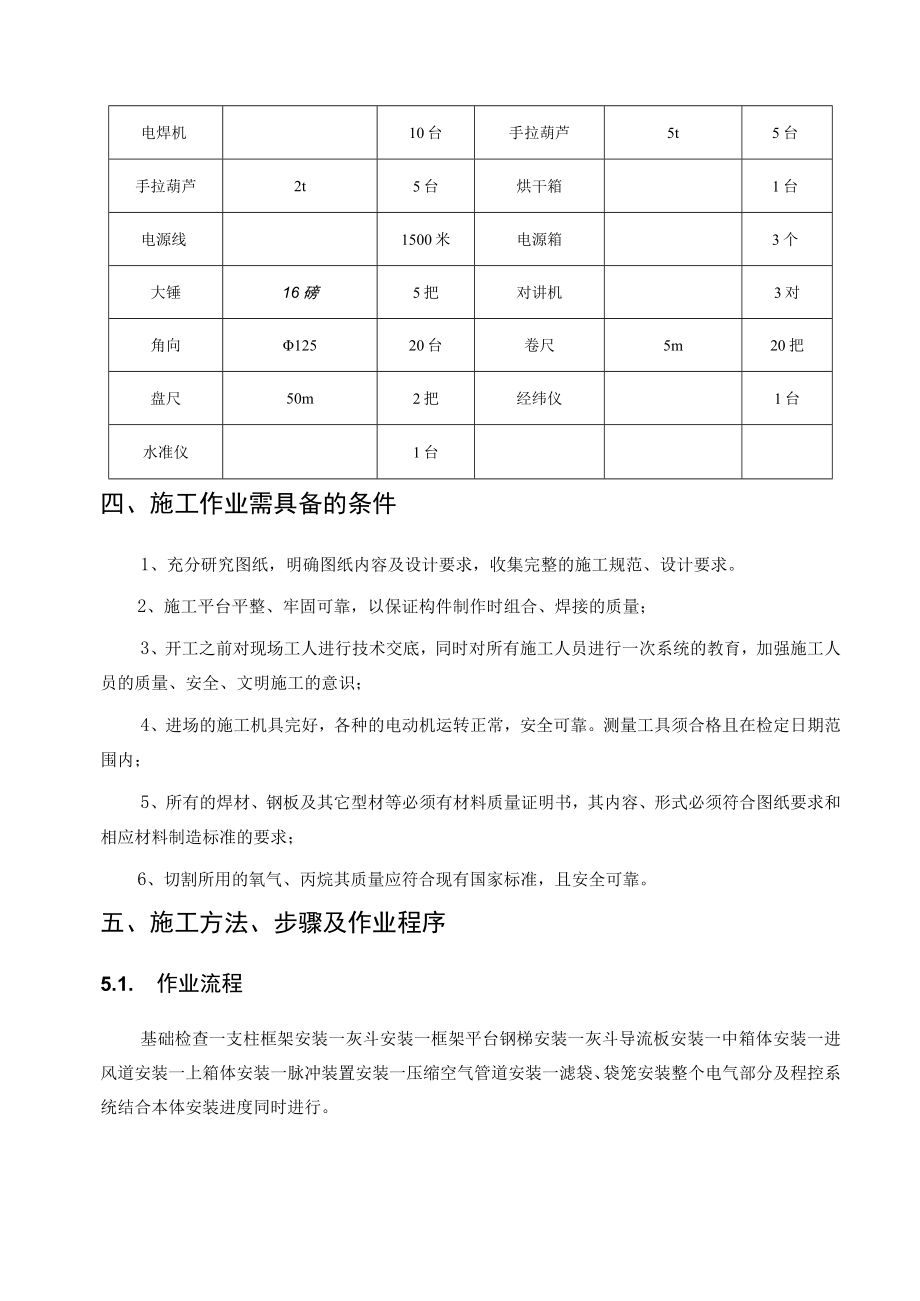

2、横向布置4条轴线：A、B、C、D；纵向布置5条轴线：1、2、3、4、5；横向宽度17.18米，纵向宽度9.94米。本体由框架、箱体、离线系统、配吹系统、梯子平台、布袋几部分组成。主要工程量统计项目单位数量备注除尘器台1以下空白三、施工作业劳动力及机械器具计划3.1劳动力计划职务数量职务数量职务数量工程负责人2人技术人员2人班长2人安全员1人质检员1人起重工1人钾工5人焊工15人力工10人3.2主要工器具、施工机械计划名称型号数量名称型号数量电焊机10台手拉葫芦5t5台手拉葫芦2t5台烘干箱1台电源线1500米电源箱3个大锤16磅5把对讲机3对角向12520台卷尺5m20把盘尺50m2把经纬仪1
3、台水准仪1台四、施工作业需具备的条件1、充分研究图纸，明确图纸内容及设计要求，收集完整的施工规范、设计要求。2、施工平台平整、牢固可靠，以保证构件制作时组合、焊接的质量；3、开工之前对现场工人进行技术交底，同时对所有施工人员进行一次系统的教育，加强施工人员的质量、安全、文明施工的意识；4、进场的施工机具完好，各种的电动机运转正常，安全可靠。测量工具须合格且在检定日期范围内；5、所有的焊材、钢板及其它型材等必须有材料质量证明书，其内容、形式必须符合图纸要求和相应材料制造标准的要求；6、切割所用的氧气、丙烷其质量应符合现有国家标准，且安全可靠。五、施工方法、步骤及作业程序5.1. 作业流程基础检查
4、一支柱框架安装一灰斗安装一框架平台钢梯安装一灰斗导流板安装一中箱体安装一进风道安装一上箱体安装一脉冲装置安装一压缩空气管道安装一滤袋、袋笼安装整个电气部分及程控系统结合本体安装进度同时进行。5.2. 作业方法及技术要求5.2.1基础检查L领取基础检查表（由施工单位提供）2 .中心标记原点，基准点的位置及高度。3 .打墨线（各中心线，行列线）4 .基础表面应平坦，无明显的倾斜或凹凸，基础的各部表面也应光滑，平整。5 .预埋递交的位置尺寸和预留高度。6 .以原点或基准点为准，进行主中心线及基础高度的实测一定要和图纸相符。7 .各行列线的尺寸应与图面相符，相同尺寸的对角线应相等。8 .测量工具：钢尺
5、和水平仪5.2.2底部框架梁安装1 .检查各构件有否变形，如有变形，需校正后运至施工现场堆放。2 .校对图纸中的件号，将运至现场的构建进行分类整理。把相同的零件分别堆放在组装现场及吊车，工作范围场地周围。3 .按照设备的编号，将立柱编号对照基础编号分别进行吊装，用钢尺测量柱距，调整对角线使对角线对等，然后拧紧各连接处的螺栓。并用吊垂进行立柱垂直调整，然后将横梁，斜撑放在相应的位置上与立柱上的连接板用螺栓连接固定起来。4 .按照图纸对平台及框架梁进行整体组装后必须全部焊接完工后方可进入下一道安装作业。5. 2.3底梁安装L框架吊装（1）吊车的配置：将吊车设置在基础外侧的中央处，是吊车的作业半径能
6、有效的吊装各柱线框架。（2）每吊装一个柱列（或行列）框架先把它放在基础上，立柱底板同地脚螺栓连接固定，壁板、并与框架的横梁上设必要的临时安全栏杆。2 .框架的中心定位及固定（1）在螺栓及焊接部位（高于2米作业的）应搭建临时性的脚手架。（2）柱子中心定位：a用经纬仪测定各柱的垂直度。b若是在柱下部确定了中心线，就要将视点移到柱上部，并确认其偏移度是否在允许范围内。c若有一些偏移，就要在柱底底板下面放入调整衬板进行调整，知道满足设计要求为止3 .所有尺寸正确无误后将螺栓、螺母拧紧。待壳体安装结束后按图施工。5.2.4灰斗安装1 .灰斗运输因运输所限，在工厂按解体后的构件制造，需要在现场组装后再吊装
7、上架。2 .灰斗组焊校对所有构件尺寸是否正确，确认无误后按图纸设计要求进行施焊。3 .灰斗上架安装（1）将每组灰斗按图掉在框架上（2）灰斗全部吊装到位后，测量下灰口中心及上平面位置度，经调整后将立柱顶板与灰斗支座底板用焊接固定。5. 2.5中箱体安装1 .中箱体均以片状板制造出厂，按中箱体部件安装图，可将箱体板在地面组装后，校正中箱体上法兰平面度，箱体垂直度等，然后焊接成型，再吊装至灰斗上（采用临时吊钩用螺栓固定，吊装就位后拆下）2 .箱体内u采用密封连续焊，由于结构造成的缝隙应用塞焊密封。3 .中箱体全部就位后，校正中箱体上法兰平面度，箱体垂直度，正确后按图施焊5. 2.6上箱体安装：L上箱
8、体考虑到发运，制造精度要求，工厂将整个上箱体制作成大部件出厂2 .逐一将上箱体吊装在中箱上法兰平面上。3 .上箱对接用双头螺栓调整4 .校正花板水平度，正确后按图施焊5 .上箱体安装结束后按图纸要求切割箱体内临时加强撑5. 2.7爬梯、平台、顶部栏杆安装1 .按图纸要求将支架同箱体组焊2 .架设所有平台爬梯是爬梯预订部联通，并校正尺寸后同支架焊接，所有焊接应保证焊接牢固3 .按图纸将栏杆焊接在平台、支架、爬梯上5. 2.8分气箱、电磁脉冲阀、压缩空气管安装1 .按各部件安装图的节点连接管道2 .按安装图所示各种管件（弯头、三通、活接头等之间的连接管路，应预先测定尺寸,制作螺纹短管）3 .螺纹接
9、头部分要绕上生料带，以防漏气，不应拧得太紧防止在管件连接时产生龟裂4 .橡胶管与工作气缸的入口连接，应在通气后在进行正式连接，以便通气时将管道中的杂物清除干净。5 .分气箱、弯管、喷吹管、支架、后靠和电磁脉冲阀等部件按安装图安装在箱体上。喷吹管和花板之间用安装工具定位，安装分气箱进气管，电磁脉冲阀组应保持整体成型，不允许有歪斜现象6 .除尘器及配套的仪表安装。按图所示将相关电控仪表分别定位后再分别按照各种仪表的相关说明进行安装。安装完毕后需对仪表进行检查，必须保证相关控制仪表的运转正常。7 .滤袋、笼骨、喷吹管的最终安装（1）检查花板孔周边，应光滑无毛刺，无变形（2）将喷吹管拆下，滤袋，笼骨安
10、装合格后再安装喷吹管（3）滤袋及袋笼的安装安装前必须对除尘器所有焊接或连接部位，包括上揭盖的试装结束，并对除尘器内部全面清理整顿，检查合格后，在技术人员认可的及指导下才能安装滤袋。六、作业的质量要求6.1、 质量要求行列线间距：5mm水平对角线差值：L/100010mm侧向弯曲：L100010mm斜撑：5mm6.2、 质量控制措施1 .组合前应将焊口处的氧化物、铁锈、油污等杂物清除干净；2 .焊缝组合的间隙应均匀，局部间隙过大时应设法修整至规定尺寸，严禁在间隙内加填塞物；3 .所有构件表面的焊疤需打磨平整，表面被损伤处须补焊后打磨；4 .拼板时严禁强力组合，组合好后应对拼接缝进行临时加固；7
11、.整个组件组合时对部件进行临时加固并选择好部件吊点位置防止起吊变形；8 .待焊件坡口及其周围必须保证干燥干净；9 .各个构件组对安装按照图纸设计施工；10 .每一道工序结束后都应该组织监理单位和总承包单位进行检查，检查合格后方可进行下一道工序。6.3、 质量保证措施1 .设备到场时组织监理单位到现场进行检查；2 .设备组对焊接结束后组织监理单位对焊接部位进行检查；3 .做煤油试验时，组织监理单位到现场进行检查；七、安全保证措施L大件吊装时，必须配合起重工作业，严禁使用不正规吊具;2 .氧气、丙烷气瓶间距5m以上，距离明火10米以上。严禁直接使用不装减压器的气瓶或装设不合格减压器的气瓶。丙烷气瓶
12、必须装设专用的减压器、回火防止器；4 .对特种作业人员按照规定进行安全技能培训并取得操作资格证书后方可上岗作业。加强对特种作业人员的安全技能培训，做到百分之百持证上岗；5 .以危险源辨识为主线，编制安全技术措施计划，完善安全技术措施，并在施工中切实加以实施；6 .施工用电的布设，用电线路布线整齐、美观。施工使用的电动工具、照明等临时用电设施的电源线，均由插座电源箱引出，电源线布置“横平竖直”，符合安全文明施工标准；7 .每次雨、风过后，对临建设施、机电设备、电源电线等进行检查并及时修理、加固；八、应急预案8.1 一般安全事故的应急响应(1)当事故或紧急事故发生后，第一当事人应立即向总负责人、安
13、全负责人汇报，并立即采取应急安全措施，抢救受伤人员的同时和项目部医务人员进行联系，防止事态扩大。(2)现场各班组应急成员应及时对事故进行处理，保护事故现场，并立即向项目负责人、项目部应急组织负责人报告，确定下一步救援方案。8. 2重大事故的应急响应(1)当重大事故发生后，第一当事人或发现人应立即向项目负责人、安全负责人汇报,并立即采取应急安全措施，抢救受伤人员的同时与项目部医务人员进行联系，保护事故现场，防止事态进一步扩大。(2)现场应急小组成员对事故按应急措施立即展开处理，采取安全防护措施，抢救受伤人员；并立即向项目部事故应急处置小组负责人通报事故情况，取得支援。(3)报警：紧急事故或事件发
14、生时，当事人或发现人应立即报警。(a)内部报警应详细准确报告：出事地点、出事种类、伤亡情况，报警人姓名；(b)外部报警应详细准确报告：出事地点，出事种类，人员伤亡情况、所属单位、联系电话、事态状况及报警人姓名、单位、地址、电话；发生火灾或重大人员伤亡时时要派人到主要路口迎接消防车和救护车。(C)上报：紧急事故处理后，事故发生部门或负责人，应在24小时内会同项目部主管领导召开事故分析会，并形成报告。重大事故应报告一公司总部。按照“四不放过”的原则进行事故处理。8.3应急措施8.3.1可能发生的安全事故主要有两种类型触电事故、机械伤害。8.3.2触电事故的应急措施触电急救的要点是：动作迅速，方法正确。发现有人触电，第一目击者首先要尽快使触电人脱离电源，然后根据具体情况进行抢救。触电人脱离电源后，应视触电人身体状况,决定采取不同的急救方法。(2)急救方法大致有四种：(a)触电人伤势不重，神志清醒，当有些心慌、四肢发麻、身体无力，或者一度昏迷,如已清醒过来，这样就应搀扶触电人到空气流通的地方安静休息，不要走动，并请医生诊治或送往医院接收检查治疗。(b)触电人伤势较重，失去知觉，昏迷不醒，但还有呼吸和心脏跳动，这样应使触电者在舒适安静的地方平卧，保持空气流通，解开衣扣、腰带便于呼吸，天气寒
