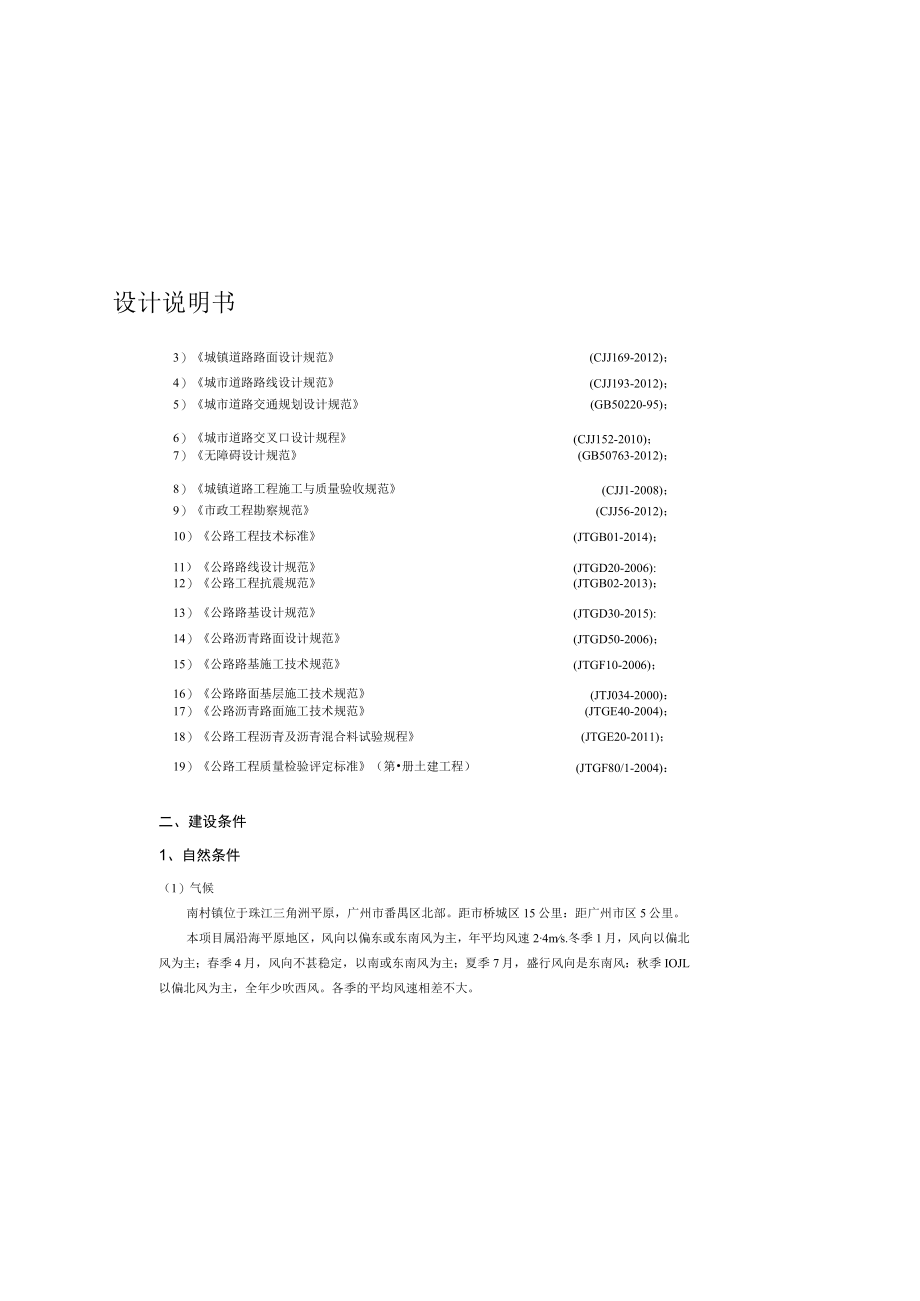

1、设计说明书3）城镇道路路面设计规范(CJJ169-2012)；4）城市道路路线设计规范(CJJ193-2012)；5）城市道路交通规划设计规范(GB50220-95)；6）城市道路交叉口设计规程(CJJ152-2010)；7）无障碍设计规范(GB50763-2012)；8）城镇道路工程施工与质量验收规范(CJJ1-2008)；9）市政工程勘察规范(CJJ56-2012)；10）公路工程技术标准(JTGB01-2014)；11）公路路线设计规范(JTGD20-2006):12）公路工程抗震规范(JTGB02-2013)；13）公路路基设计规范(JTGD30-2015):14）公路沥青路面设计规范
2、(JTGD50-2006)；15）公路路基施工技术规范(JTGF10-2006)；16）公路路面基层施工技术规范(JTJ034-2000)：17）公路沥青路面施工技术规范(JTGE40-2004)；18）公路工程沥青及沥青混合料试验规程(JTGE20-2011)；19）公路工程质量检验评定标准（第册土建工程）(JTGF80/1-2004)：二、建设条件1、自然条件（1）气候南村镇位于珠江三角洲平原，广州市番禺区北部。距市桥城区15公里：距广州市区5公里。本项目属沿海平原地区，风向以偏东或东南风为主，年平均风速24ms.冬季1月，风向以偏北风为主；春季4月，风向不甚稳定，以南或东南风为主；夏季7

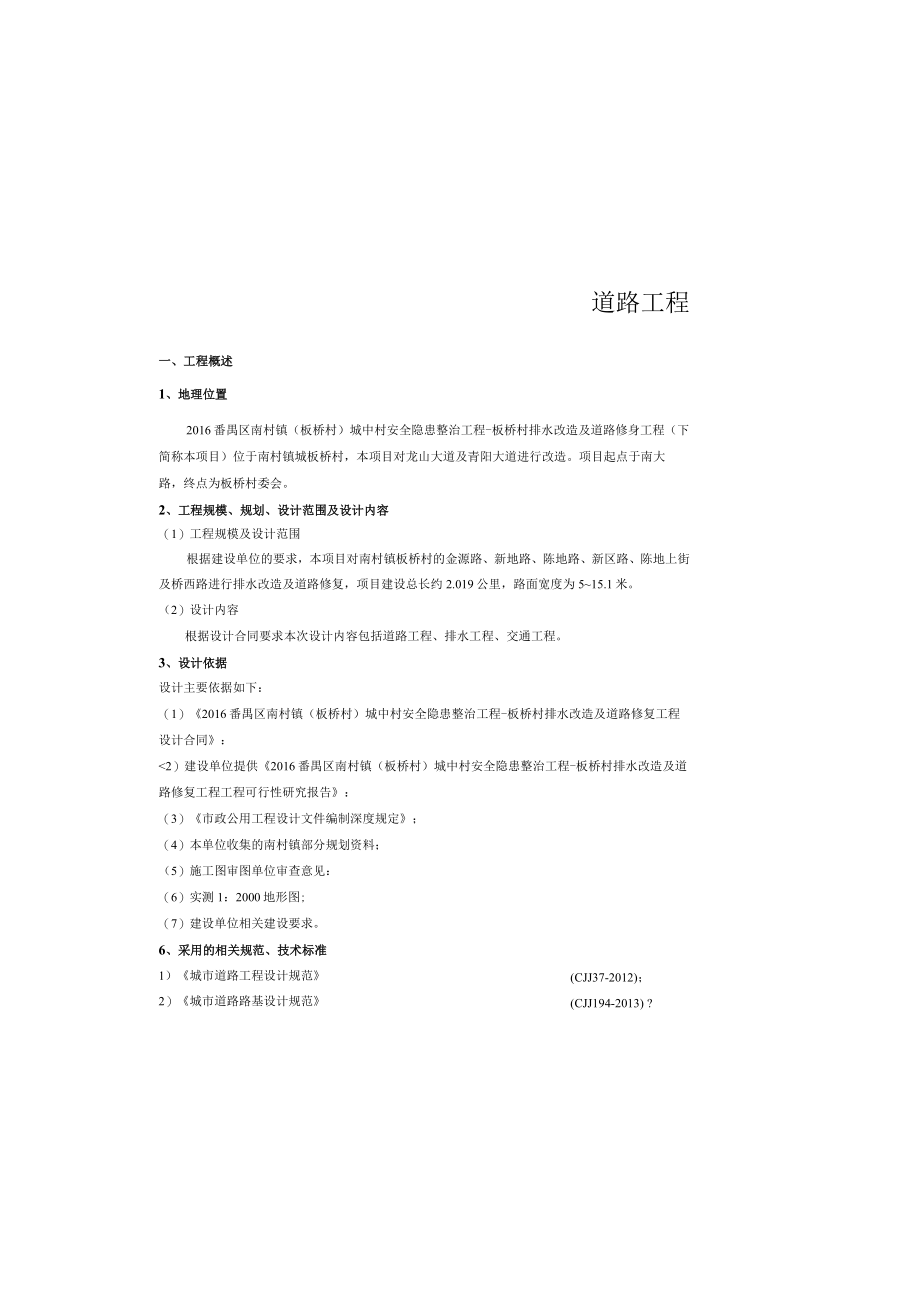

3、月，盛行风向是东南风：秋季IOJL以偏北风为主，全年少吹西风。各季的平均风速相差不大。道路工程一、工程概述1、地理位置2016番禺区南村镇（板桥村）城中村安全隐患整治工程-板桥村排水改造及道路修身工程（下简称本项目）位于南村镇城板桥村，本项目对龙山大道及青阳大道进行改造。项目起点于南大路，终点为板桥村委会。2、工程规模、规划、设计范围及设计内容（1）工程规模及设计范围根据建设单位的要求，本项目对南村镇板桥村的金源路、新地路、陈地路、新区路、陈地上街及桥西路进行排水改造及道路修复，项目建设总长约2.019公里，路面宽度为515.1米。（2）设计内容根据设计合同要求本次设计内容包括道路工程、排水工
4、程、交通工程。3、设计依据设计主要依据如下：（1）2016番禺区南村镇（板桥村）城中村安全隐患整治工程-板桥村排水改造及道路修复工程设计合同：15090215零填及挖方路基030294-1030-80-10技术指标AC-13C备注针入度25C,100g,5s(0.1mm)最小60-70延度5C,5cm/min(cm)不小于30软化点TR&BCC)最小57闪点（C）最小230溶解度（%）最小99弹性恢豆25最小75（3）沥青面层用粗集料粗级料必须使用坚韧、粗糙、有棱角的优质石料，必须严格限制集料的扁平颗粒含量；粗集料采用优质花岗岩轧制的碎石，各沥青结构层用矿料级配组成要求如表4-5,粗集技术指标
5、应满足表4-6要求。表4-5矿料级配组成要求级配通过下列筛孔（方孔箍，）的质量百分率（%）类型31.526.5191613.29.54.752.36L180.60.30.150.075AC-I3C1009010050,8030-5320-1075-3010-237-185-124-8AC-KSCIOO95,1007092567630502036162810,208166138表4-6粗集技术指标指标单位技术要求试验方法表面层其他层次石料压碎值不大于%2628T0316洛杉矶磨耗损失不大于%2830T0317表观相对密度不小于tm22.602.50T0304吸水率不大于%2.03.0T0304与
6、沥青的粘附性不小于级44T0616坚固性不大于%1212T0314针片状粒含量不大于其中粒径大于9.5不大于其中粒径小于9.5不大于%1518T0312%1215%1820水洗法0.075ran颗粒含量不大于%11T0310软石含量不大于%33T0320（4）沥青面层用细集料应满足下表4-7技术指标要求（4）沥青面层技术指标及材料要求1）路面结构层材料设计计算参数表4-2路面结构层材料设计计算参数结构层材料规格适用层位抗压模量(MPa)(20*C)抗压模量（MPa）35C）劈裂强度（MPa）细粒式改性沥青混凝土AC-13C上面层140020001.4中粒式沥青混凝I:AC-16C下面层120018001.02）沥青面层对原材料的技术要求（1）沥青上面层粒料采用玄武岩。沥青面层用基质沥青采用道路重交通沥青AH-70,沥育应满足下表4-3要求。表4-3重交通沥青AH-70试验项目技术指标针入度25C,100g,5s(0.1nm)60-80延
