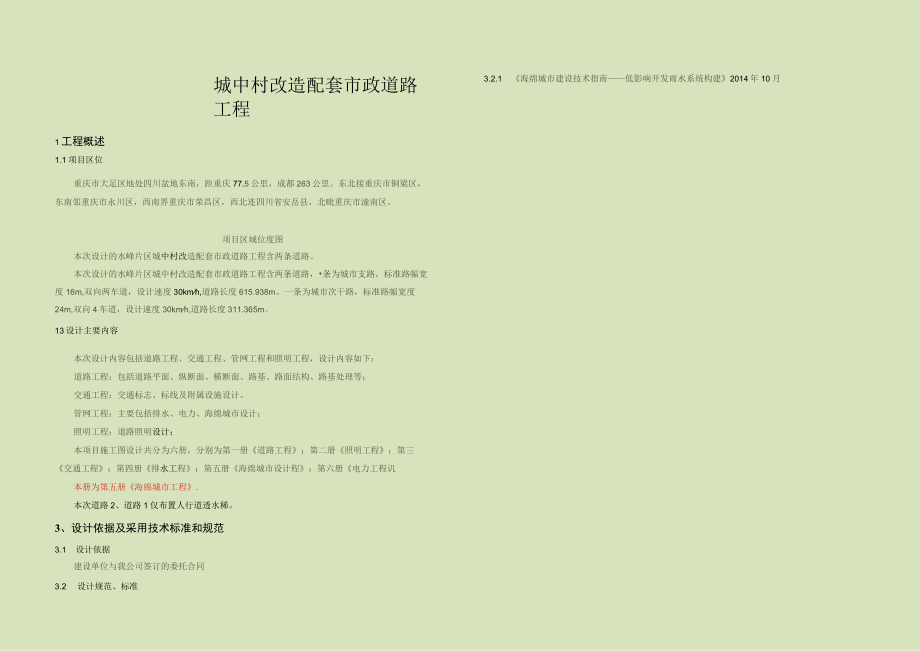

1、城中村改造配套市政道路工程1工程概述1.1项目区位重庆市大足区地处四川盆地东南，距重庆77.5公里，成都263公里。东北接重庆市铜梁区，东南邻重庆市永川区，西南界重庆市荣昌区，西北连四川省安岳县，北毗重庆市潼南区。项目区域位度图本次设计的水峰片区城中村改造配套市政道路工程含两条道路。本次设计的水峰片区城中村改造配套市政道路工程含两条道路，条为城市支路，标准路幅宽度16m,双向两车道，设计速度30kmh,道路长度615.938m。一条为城市次干路，标准路幅宽度24m,双向4车道，设计速度30kmh,道路长度311.365m。13设计主要内容本次设计内容包括道路工程、交通工程、管网工程和照明工程，
2、设计内容如下：道路工程：包括道路平面、纵断面、横断面、路基、路面结构、路基处理等；交通工程：交通标志、标线及附属设施设计。管网工程：主要包括排水、电力、海绵城市设计：照明工程：道路照明设计；本项目施工图设计共分为六册，分别为第一册道路工程；第二册照明工程：第三交通工程；第四册排水工程；第五册海绵城市设计程；第六册电力工程讥本册为第五册海绵城市工程.本次道路2、道路1仅布置人行道透水稀。3、设计依据及采用技术标准和规范3.1 设计依据建设单位与我公司签订的委托合同3.2 设计规范、标准3.2.1 海绵城市建设技术指南低影响开发雨水系统构建2014年10月第五册海绵城市施工图设计说明3.2.2 建
3、筑与小区雨水利用工程技术规范(GB50400-2006)3.2.3 海绵城市建设评价标准GB51345-20183.2.4 室外排水设计标准(GB500I4-2021)3.2.5 给水排水工程管道结构设计规范(GB503322002)3.2.6 给水排水工程构筑物结构设计规范(GB50069-2002)3.2.7 城市工程管线综合规划规范(GB50289-2016)3.2.8 给水排水管道工程施工及验收规范(GB50268-2008)3.2.9 重庆市市政工程施工图设计文件编制技术规定(2017年版)3.2.10 城市绿化工程施工及验收规范(CJJ/T82-99)3.2.11 透水路面砖和透水
4、路面板(GB/T25993-2010)3.2.12 透水砖路面技术规程(CJJ/T188-2012)3.2.13 砂基透水破(JG3762012)3.2.14 硅砂雨水利用工程技术规程(CECS381：2014)3.2.15 透水水泥混凝土路面技术规程(CJJ/Tl35-2009)3.2.16 城镇道路路基设计规范(DBJ50445-2012)3.2.17 山地城市室外排水管集设计标准(DBJ50/T-296-2018)3.2.18 低影响开发雨水系统设计标准(DBJ50T2922018)3.2.19 重庆市海绵城市规划与设计导则(试行)(2016年12月)3.2.20 重庆市海绵城市建设工程
5、设计文件编制深度规定低影响开发雨水系统2016年11月3.2.21 海绵城市建设项目评价标准(DBJ50r3652020)3.3设计基础资料、工程资料(1)设计合同(2)业主提供的大足区中心城区控制性详细规划整合Hll-OlZOkHl1-03/01地块控规修改图。(3)业主提供的HIl-Ol/02地块建筑总图(4)业主提供的路线区1:500实测地形图过雨水管直接汇入市政雨水系统：4.2.5道路位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道，且道路不应存在低洼地点，若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。5海绵城市设计5.1 海绵设施指标本项目地块位于大足区，暂未收集到该片区
6、相应的海绵城市专项规划。根据低影响开发雨水系统设计标准（DBJ50f-292-2018）:用地类型年径流总量控制率道路路侧带宽度比30%30%W路恻带宽度比40%40%W路侧带宽度比657075本次设计道路2红线宽度为16m,人行道宽度为4m,路侧带宽度比为50%,年径流总量控制率为65%；道路1红线宽度为24m,人行道宽度为4.5m,路侧带宽度比为37.5%,年径流总量控制率为65%。综上所述，本次2条设计道路的年径流总量控制率不低于65%：年径流污染去除率不应低于50%o5.2 项目低影响开发雨水系统设施布置道路工程LID系统包括雨水花园、渗水路而（人行道）、生态树池、雨水管网、污水管网等
7、。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。表5-1低影响开发设施比选览表单项设施功能控制目标处置经济性污柒物去除率（以SS计，%）母观效果集添利用雨水补充地下水削减峰值流M净化雨水转输径流&量径流峰他径流污染分敬相对集中建造费用第护费用透水费铺装0OOQO低80-90透水水泥混凝土OOQOOOG前中80-90透水沥声混凝土OOOOOOOO高中80-90绿色屋顶OOO0OQ而中70-80好（5）水峰片区城中村改造配套市政道路工程地质勘察报告重庆得武岩上工程有限公司2021.08（6）现场踏勘资料（7）业主提供其他相关资料3.4 对规范强制性条文的执行情况无。
8、3.5 对初步设计评审意见的执行情况无。3.6 对初步设计排水科评审意见的执行情况4、结合项目实际，完善海绵设计专篇内容。回复：本此设计中已有海绵城市相关设计，详见说明10章节和图纸LID总平图上4.设计目标及设计原则4.1 道路设计目标4.1.1 道路LlD设施的主要是以渗透、滞留、净化城市道路径流雨水为主要功能，实施方案、实施计划中提出的年有效径流总量控制总目标中的不外排指标主要通过地块及其他区域中的相关设施实现。4.1.2 在道路路幅分配满足条件时设置相关LID设施对道路路幅范围内初期雨水进行净化；4.1.3 在道路路幅分配满足条件时设置相关LID设施延缓雨峰，满足总目标提出的实现年有效
9、径流总量控制率的缓排指标；4.1.4 在道路路幅分配不满足设置生物滞留带、植草沟等相关LlD设施时，应将人行道全幅采取透水砖铺装。4.2 设计原则4.2.1 满足海绵城市建设道路设计目标。4.2.2 道路LID设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。4.2.3 道路LlD设施的选择应充分考虑设计道路及周边的土壤、地质特征。4.2.4 透水矿铺装只负责收集透水砖铺装面积上的降雨，车行道路面雨水通过雨水系统排入下游，地块内部的雨水通过地块内部的LID设施进行综合利用，且地块内部外排雨水通技术类型（按主要功能）单项设施用地类型建筑与小区城市
10、道路绿地与广场城市水系透水水泥混凝土透水劭有混凝土球色屋顶OOO卜沉式绿地冏耳型生物滞留设施史杂型生物滞留设施涛透埔港并O储存技术湿期O用水混地箫水池OOO雨水城O0调节技术调节塘OO调节池OOOO转输技术转谕里植草沟O干式植草沟*O湿式桢草沟港管东O截污净化技术植被漫冲带初期雨水弃流设施*O人工土塘港池O注：我选用O可选用O不宜选用.根据海绵城市建设项目评价标准条文说明6.1.2,道路单边路测带宽度W4.5m、道路坡度N6%时，人行道旁已不能设置生物滞留带、植草沟或设置后效果很差，这时道路的LID设施主耍以透水辅装为主，或排水分区内各道路间可通过指标平衡或增加公共LID设施控制容积进行适度调
11、整。本次设计的2条道路，单侧人行道宽度为4m和4.5m,在保障人行道通行空间的基础上，为推进海绵城市建设，仅考虑沿道路两侧人行道设置透水铺装。5.3 海绵需求分析及设计参数Q）需求分析本次设计车行道雨量径流系数取0.85,人行道海绵城市透水能铺装雨量径流系数按0.2设计。经加权平均，本次设计道路总径流系数为0.56。表设计下餐面分析表道路名称序号名称面积面积占比雨量径流系数道路21透水铺装人行道48410.490.2的Xft设施功能控制目标处置”式经济性污染狗去除率（以SSi.%）般观效果集S刃用雨水补充地下水削减峥位源匏净化雨水转输径流总ft径流峰值径流污染分K相对集中建造歌用维护费用下沉式绿地O*O、一低低一.帙荷马里生物滞留设施0OO0OO低低好发杂型生物滞留设施OOOO中低好潦透城OO一中中70-80.股$港井OO&低低海埔OOOW中50-80好雨水很地00*ifif中50-80好蓄水池OO一中80-90一雨水航OOO0低低80-90调节增OOOOO商中一般调节池0000OOW中转输型植草沟OOOOQ一低低35-90一般干式植草沟OOO低低35-90好湿式植草沟OOOOO、中低好清阳柒0O00QOO、中中35-70植被援冲带OOO一OO一低低50-75一股初期雨水弃海设施OO
