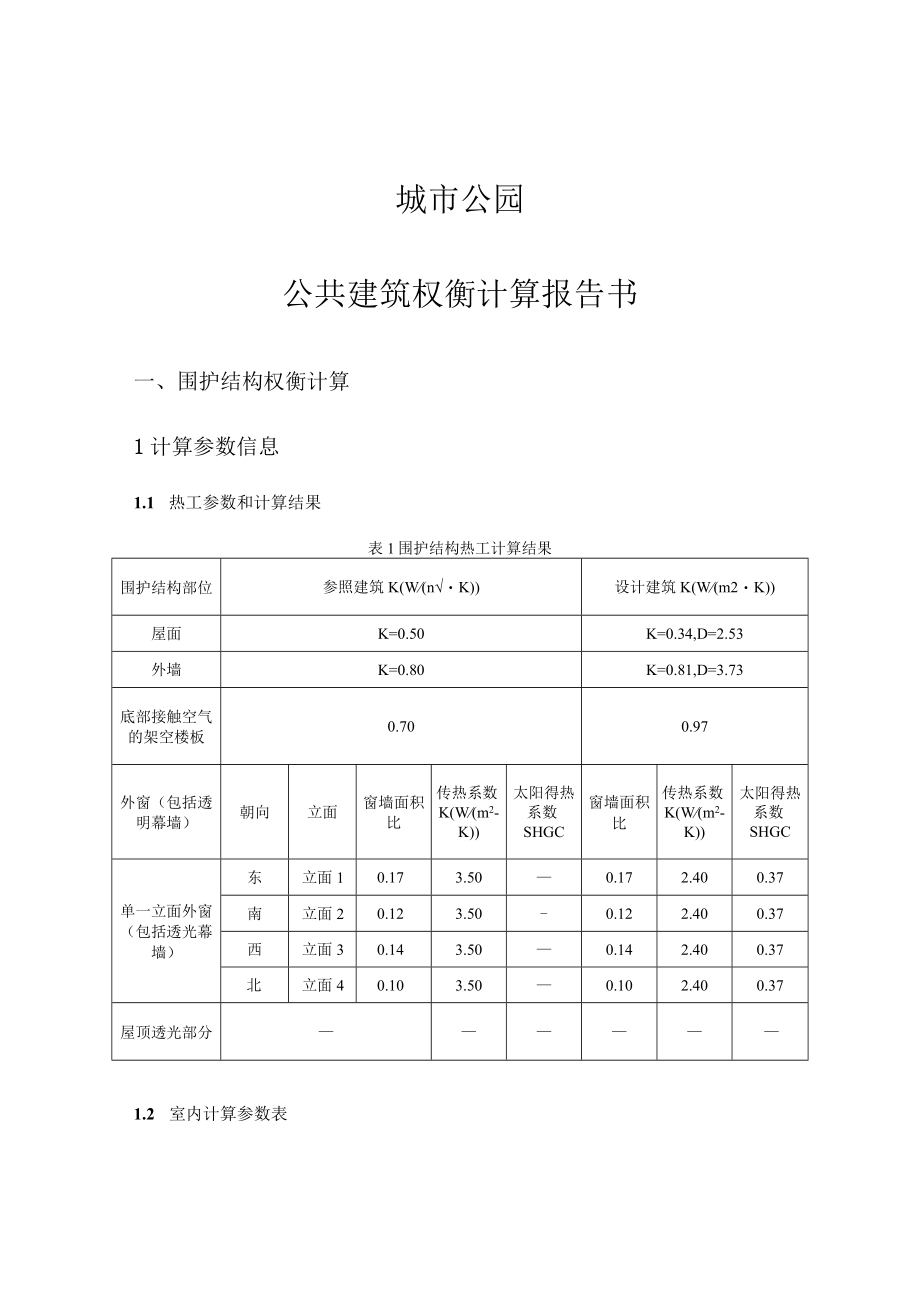

1、城市公园公共建筑权衡计算报告书一、围护结构权衡计算1计算参数信息1.1 热工参数和计算结果表1围护结构热工计算结果围护结构部位参照建筑K(W(nK)设计建筑K(W(m2K)屋面K=0.50K=0.34,D=2.53外墙K=0.80K=0.81,D=3.73底部接触空气的架空楼板0.700.97外窗（包括透明幕墙）朝向立面窗墙面积比传热系数K(W(m2-K)太阳得热系数SHGC窗墙面积比传热系数K(W(m2-K)太阳得热系数SHGC单一立面外窗（包括透光幕墙）东立面10.173.500.172.400.37南立面20.123.50-0.122.400.37西立面30.143.500.142.40
2、0.37北立面40.103.500.102.400.37屋顶透光部分1.2 室内计算参数表表2室内计算参数房间用途是否空调累积面积(H?)室内设计温度(C)人均使用面积(?/人)照明功率(Wm2)电器设备功率(Wm2)新风量(m3hp)夏季冬季普通办公室是2161.7726.0020.0010.009.0015.0030.00其它否累积面积：246.76(m2)合计空调房间面积(m2)2161.77合计非空调房间面积(H?)246.76注：1、(*)为自定义房间参数。2能耗计算结果2.1 建筑累计负荷计算结果根据重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)第4.2节的
3、要求，并参照本标准附录B的规定进行计算，本建筑的建筑累计负荷如下：表3累计负荷计算结果建筑类别/负荷种类空调累计负荷QC(kWh)采暖累计负荷QH(kW-h)设计建筑128186.0085621.00参照建筑124276.0090858.002.2 建筑全年空调和采暖耗电量计算根据重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)第4.2节的要求，应按照附录B所给的公式计算建筑物全年耗电量：E=EH+Ec(B.0.6-1)式中：E建筑物供暖和供冷总耗电量，(kWhZm2)；EC建筑物供冷耗电量，(kWhm2)；EH建筑物供热耗电量，(kWhm；QH全年累计耗热量(通过动态模
4、拟软件计算得到)，(kWh)；ni热源为燃煤锅炉的供暖系统综合效率，取0.60；ql标准煤热值，8.14kWh/kgce：q2上年度国家统计局发布的发电煤耗，2008年数据为0.360kgce/kWh；QC全年累计耗冷量(通过动态模拟软件计算得到)，(kWh)；A建筑总面积，(m2)；SCOPT供冷系统综合性能系数，取2.50；2热源为燃气锅炉的供暖系统综合效率，取0.75；q3标准天然气热值，取9.87kWh/m3：天然气的折标系数，取1.21kgcem3依据以上建筑全年累计负荷计算结果与附录B条所给参数，计算得到该建筑物的全年空调和采暖耗电量如下：表4全年空调和采暖耗电量建筑类别/耗电量种类全年空调耗电量(kW-h)全年采暖耗电量(kW-h)设计建筑51274.4038876.28参照建筑49710.4041254.15本建筑的单位面积空调和采暖耗电量结果如下:表5全年建筑单位面积耗电量计算结果设计建筑单位面积耗电量(kWhm2)参照建筑单位面积耗电量(kWhm2)全年耗电量37.4337.77能耗分析图表如下:图1能耗分析图表二、结论该设计建筑的全年能耗小于参照建筑的全年能耗，因此该项目已达到重庆市工程建设标准公共建筑节能(绿色建筑)设计标准(DBJ500522020)的设计要求。
