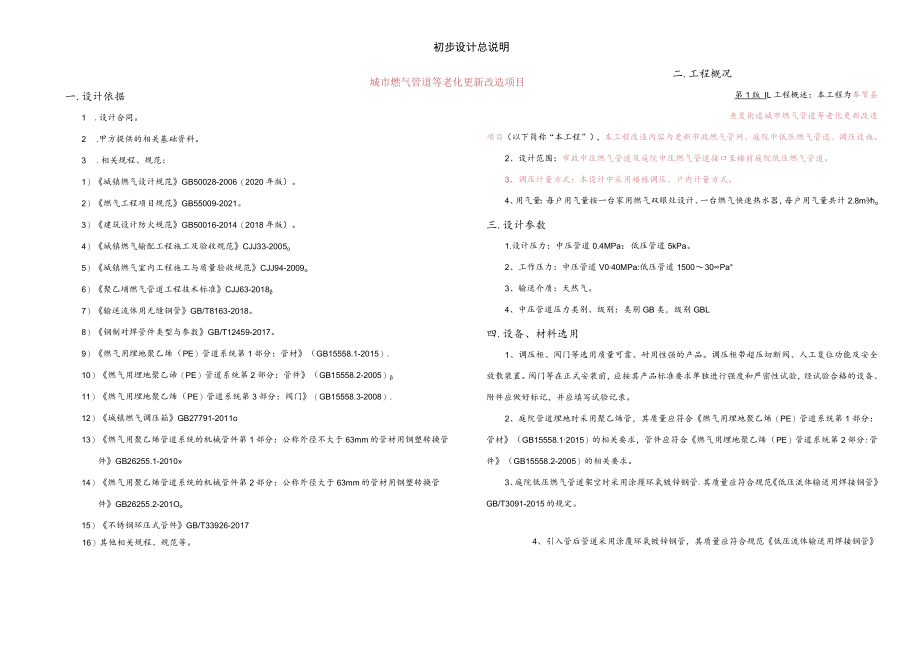

1、初步设计总说明城市燃气管道等老化更新改造项目一.设计依据1 .设计合同。2 .甲方提供的相关基础资料。3 .相关规程、规范：1）城镇燃气设计规范GB50028-2006（2020年版）。2）燃气工程项目规范GB55009-2021。3）建筑设计防火规范GB50016-2014（2018年版）。4）城镇燃气输配工程施工及验收规范CJJ33-2005o5）城镇燃气室内工程施工与质量验收规范CJJ94-2009o6）聚乙埔燃气管道工程技术标准CJJ63-20187）输送流体用无缝钢管GB/T8163-2018。8）钢制对焊管件类型与参数GB/T12459-2017。9）燃气用埋地聚乙烯（PE）管道系
2、统第1部分：管材（GB15558.1-2015）.10）燃气用埋地聚乙谛（PE）管道系统第2部分：管件（GB15558.2-2005）11）燃气用埋地聚乙烯（PE）管道系统第3部分：阀门（GB15558.3-2008）.12）城镇燃气调压箱GB27791-2011o13）燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件GB26255.1-201014）燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件GB26255.2-201Oo15）不锈钢环压式管件GB/T33926-2017二.工程概况第1版IL工程概述：本工程为奉节县鱼复街
3、道城市燃气管道等老化更新改造项目（以下简称“本工程”），本工程改造内容为更新市政燃气管网、庭院中低压燃气管道、调压设施。2、设计范围：市政中压燃气管道及庭院中压燃气管道接口至楼前庭院低压燃气管道。3、调压计量方式：本设计中采用楼栋调压、户内计量方式。4、用气量：每户用气量按一台家用燃气双眼灶设计、一台燃气快速热水器，每户用气量共计2.8m3ho三.设计参数1.设计压力：中压管道0.4MPa：低压管道5kPa。2、工作压力：中压管道V040MPa:低压管道150030Pa3、输送介质：天然气。4、中压管道压力类别、级别：类别GB类，级别GBL四.设备、材料选用1、调压柜、阀门等选用质量可靠、耐用
4、性强的产品。调压柜带超压切断阀、人工复位功能及安全放散装置。阀门等在正式安装前，应按其产品标准要求单独进行强度和严密性试验，经试验合格的设备、附件应做好标记，并应填写试验记录。2、庭院管道埋地时采用聚乙烯管，其质量应符合燃气用埋地聚乙烯（PE）管道系统第1部分：管材（GB15558.12015）的相关要求，管件应符合燃气用埋地聚乙烯（PE）管道系统第2部分:管件（GB15558.2-2005）的相关要求。3、庭院低压燃气管道架空时采用涂攫环氧镀锌钢管.其质量应符合规范低压流体输送用焊接钢管GB/T3091-2015的规定。16）其他相关规程、规范等。4、引入管后管道采用涂覆环氧镀锌钢管，其质量

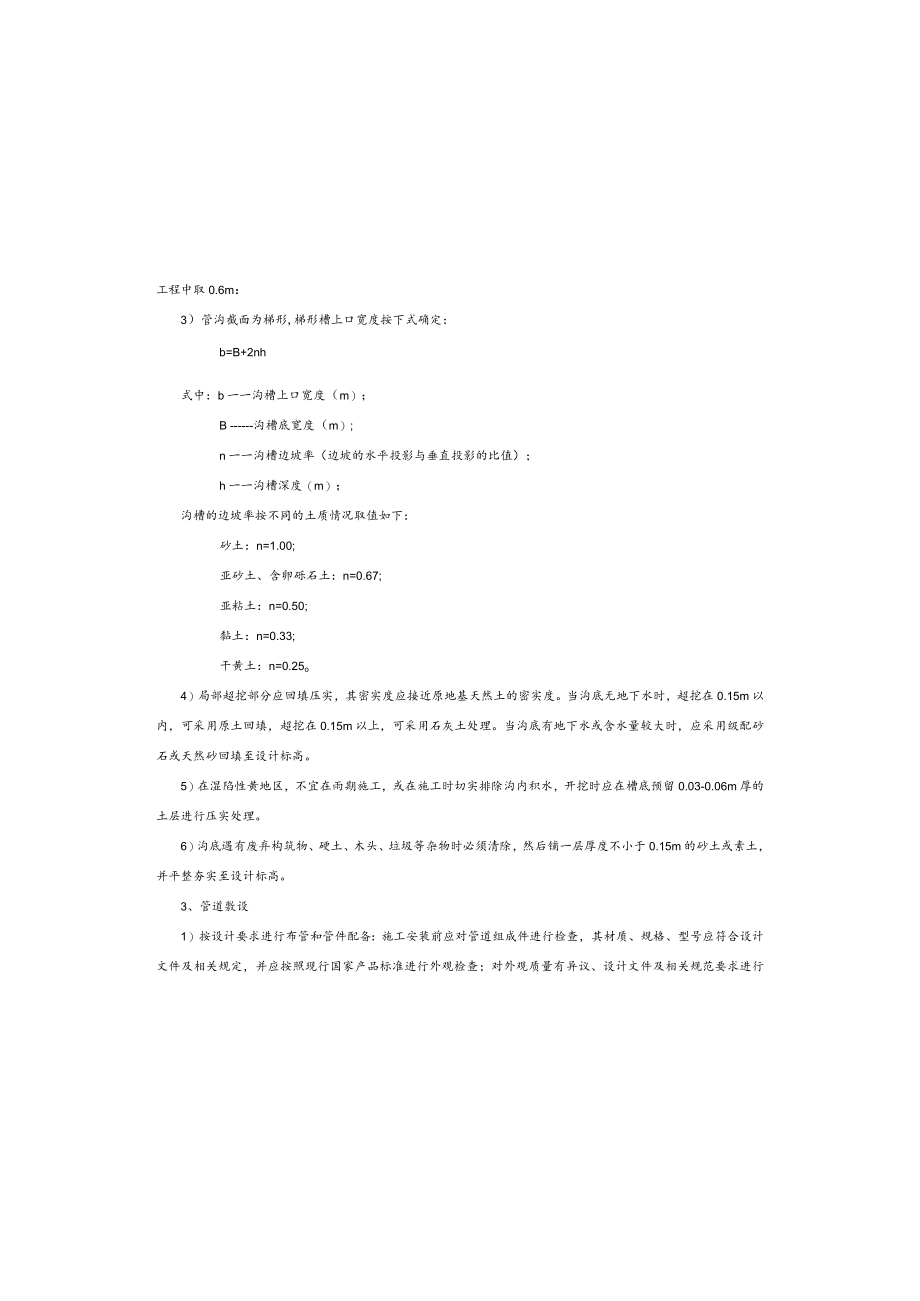

5、应符合规范低压流体输送用焊接钢管工程中取0.6m：3）管沟截面为梯形,梯形槽上口宽度按下式确定：b=B+2nh式中：b一一沟槽上口宽度（m）；B沟槽底宽度（m）;n一一沟槽边坡率（边坡的水平投影与垂直投影的比值）；h一一沟槽深度（m）；沟槽的边坡率按不同的土质情况取值如下：砂土：n=1.00;亚砂土、含卵砾石土：n=0.67;亚粘土：n=0.50;黏土：n=0.33;干黄土：n=0.25o4）局部超挖部分应回填压实，其密实度应接近原地基天然土的密实度。当沟底无地下水时，超挖在0.15m以内，可采用原土回填，超挖在0.15m以上，可采用石灰土处理。当沟底有地下水或含水量较大时，应采用级配砂石或天

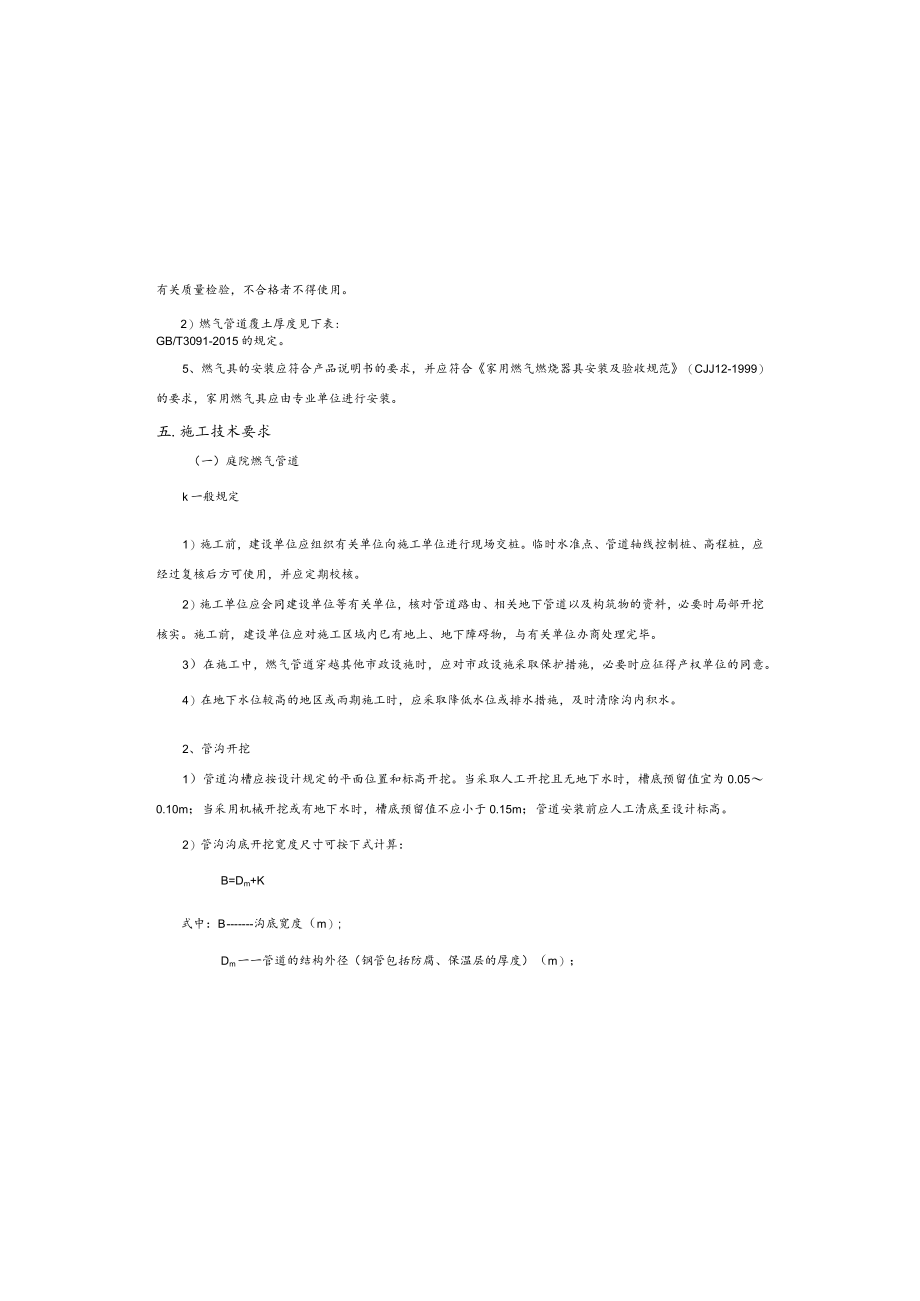

6、然砂回填至设计标高。5）在湿陷性黄地区，不宜在雨期施工，或在施工时切实排除沟内积水，开挖时应在槽底预留0.03-0.06m厚的土层进行压实处理。6）沟底遇有废弃构筑物、硬土、木头、垃圾等杂物时必须清除，然后铺一层厚度不小于0.15m的砂土或素土，并平整夯实至设计标高。3、管道敷设1）按设计要求进行布管和管件配备：施工安装前应对管道组成件进行检查，其材质、规格、型号应符合设计文件及相关规定，并应按照现行国家产品标准进行外观检查；对外观质量有异议、设计文件及相关规范要求进行有关质量检验，不合格者不得使用。2）燃气管道覆土厚度见下表:GB/T3091-2015的规定。5、燃气具的安装应符合产品说明书
7、的要求，并应符合家用燃气燃烧器具安装及验收规范（CJJ12-1999）的要求，家用燃气具应由专业单位进行安装。五.施工技术要求（一）庭院燃气管道k一般规定1）施工前，建设单位应组织有关单位向施工单位进行现场交桩。临时水准点、管道轴线控制桩、高程桩，应经过复核后方可使用，并应定期校核。2）施工单位应会同建设单位等有关单位，核对管道路由、相关地下管道以及构筑物的资料，必要时局部开挖核实。施工前，建设单位应对施工区域内巳有地上、地下障碍物，与有关单位办商处理完毕。3）在施工中，燃气管遒穿越其他市政设施时，应对市政设施采取保护措施，必要时应征得产权单位的同意。4）在地下水位较高的地区或雨期施工时，应采
8、取降低水位或排水措施，及时清除沟内积水。2、管沟开挖1）管道沟槽应按设计规定的平面位置和标高开挖。当采取人工开挖且无地下水时，槽底预留值宜为0.050.10m；当采用机械开挖或有地下水时，槽底预留值不应小于0.15m；管道安装前应人工清底至设计标高。2）管沟沟底开挖宽度尺寸可按下式计算：B=Dm+K式中：B沟底宽度（m）;Dm一一管道的结构外径（钢管包括防腐、保温层的厚度）（m）；燃气管道埋设位置机动车道非机动车道机动车无法到达处覆土厚度（m）LO0.90钢管：0.3；PE管：0.50当埋深达不到上述要求时，必须加以管沟或者套管进行保护沟底加宽余量（m）,本走向贴管敷设示踪线，示踪线应有良好的
9、导电性、有效的电气连接和设置信号源井。管道下沟时，应避免擦伤扭曲或过大的拉力和弯力，聚乙烯管道敷设完毕后，应对其进行外观检查，检查合格后，方可对管沟进行回填。3、回填与路面恢复1）管道主体安装检验合格后，沟槽应及时回填，但需留出未检验的安装接口。回填前,必须将槽底施工遗留的杂物清除干净。对特殊地段，应经监理（建设）单位认可，并采取有效的技术措施，方可在管道焊接、防腐检验合格后全部回填。2）不得采用冻土、垃圾、木材及软性物费回填。管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5m以上的回填土中的石块不得多于10%、直径不得大于0.1m,且均匀分布。
10、3）回填土应分层夯实，每层厚度0.203m,管道两侧及管顶以上0.5m内的填土必须人工夯实，当填土超过管顶0.5m时，可用小型机械夯实，每层松土厚度为0.250.4m4）各项试验合格后方能进行管道回填。沟槽各部位的回填土的密实度应符合城镇燃气输配工程施工及验收规范（CJJ332OO5）中第2.4.6条的规定。5）回填路面的基础和修复路面材料的性能不应低于原基础和路面材料。6）警示带敷设：埋设燃气管道的沿线应连续敷设1条警示带。警示带敷设前应将敷设面压实，并平整地敷设在燃气管道的正上方，距管顶的距离宜为O.3O5m,但不得敷设于路基和路面里。警示带宜采用黄色聚乙烯等不易分解的材料。并印有明显、牢
11、固的警示语，字体不宜小于IOOmmXIOOmmo7）管道沿线宜设置路面标志，对混凝土和沥青路面，宜使用铸铁标志；对人行道和土路，宜使用混凝土方砖标志；对绿化带、荒地和耕地，宜使用钢筋混凝土桩标志。路面标志应设置在燃气管道的正上方，并能正确、明显地指示管道的走向和地下设施。设置位置应为管道转弯处、三通、管道末端等，直线管段路面标志的设置间隔不宜大于200m。六.管道连接及检验（-）庭院燃气管道3）庭院管道施工时应注意保护地下现有各类管线，地下燃气管道与建筑物、构筑物或相邻管道之间的水平、垂直净距均应符合城镇燃气设计规范GB50028-2006中表633-1、表6.3.3-2以及聚乙烯燃气管道工程
12、技术标准CJJ632018中表4.321、表4.3.22的规定。若因受地形限制，地下燃气管道与建筑物及其它相邻管道之间的水平净距达不到上述要求，可采取以下安全措施：（1）增加壁厚；（聚乙烯管道不可采用）（2）提高防腐等级；（聚乙烯管道不可采用）（3）减少接口数量；（4）加强检验。（钢管焊缝采取100%无损检测，聚乙烯管道热熔采取100%翻遍切除检验）4）燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越，并不宜与其他管道或电缆同构敷设。当带同沟敷设时，必须采取有效的安全防护措施。5）地下燃气管道从排水管（沟）、热力管沟、隧道及其他各种用途沟槽内穿过时，应将燃气管道敷设与套管内。套管
13、伸出构筑物外壁不应小于表城镇燃气技术规范（GB504942009）6.331中燃气管道与该构筑物的水平净距。套管两端应采用柔性的防腐、防水材料密封。6）管道穿越主干道时应加套管保护，套管应比燃气管道外径大IOOmm,套管端部距道路边缘不小于2m。7）钢管敷设要求：管道在敷设时，套管内的燃气管道不宜有环向焊缝；管道在敷设时应在自由状态下安装连接，严禁强力组对；并应符合城镇燃气输配工程施工及验收规范（CJJ33-2005）中第5.4节的相关规定。8）聚乙烯管道的敷设：聚乙烯管道敷设时，管道允许弯曲半径不应小于25倍公称直径；当弯曲管段上有承口管件时，管道允许弯曲半径不应小于125倍公称直径。同时，
14、应在管顶随管道（1）每出现一道不合格焊缝，应再抽检两道该焊工所焊的同一批焊缝，按原探伤方法进行检验。（2）如第二次抽检仍出现不合格焊缝，则应对该焊工所焊全部同批的焊缝按原探伤方法进行检验。对出现的不合格焊必须进行返修，并应对返修的焊缝按原探伤方法进行检验。（3）同一焊缝的返修次数不应超过2次。七 .管道防腐1 .埋地管道防腐本工程埋地管道中的聚乙烯管不再作防腐处理，部分埋地钢管采用3PE加强级防腐，应符合国家现行标准埋地钢质管道聚乙烯防腐层GB232572009的规定。补口采用辐射交联聚乙烯热收缩套，辐射交联聚乙埔热收缩套应按管径选用配套的规格，产品的基材边缘应平直，表面应平整、清洁，无气泡、
15、无疵点、无裂口及分解变色。补伤采用辐射交联聚乙海补伤片。补伤片的性能应达到对收缩会的规定，补伤片对聚乙烯的剥离强度应不低于35Ncmo2 .架空管道防腐架空低压燃气管道采用涂覆环氧镀锌钢管，不再作防腐处理。八 .吹扫及试压要求（-）庭院燃气管道管道安装完毕后应依次进行管道吹扫、强度试脸和严密性试脸。1、吹扫1）吹扫介质采用压缩空气，其温度不宜超过40。吹扫流速不宜低于20ms,且不宜大于40ms:吹扫压力不得大于0.3MPa：吹扫长度不宜大于500米，当管道长度超过500米时宜分段吹扫。2）当目测排气无烟尘时，应在排气口设置白布或涂白漆的木靶板检验，5min内靶上无尘土、塑料碎屑、铁锈等其他杂物为合格。2、强度试验1）庭院燃气管道强度试验试匿介质为压缩空气，中压管道强度试验压力为0.6MPa,低压管1 .聚乙烯管1)直径在90mm(含)以上的管材、管件可采用热熔对接连接或电熔连接；直径小于90mm的管材及管件采用电熔连接。聚乙烯燃气管道和其他材质的管道、阀门、管路附件等连接应采用法兰或钢塑过渡接
