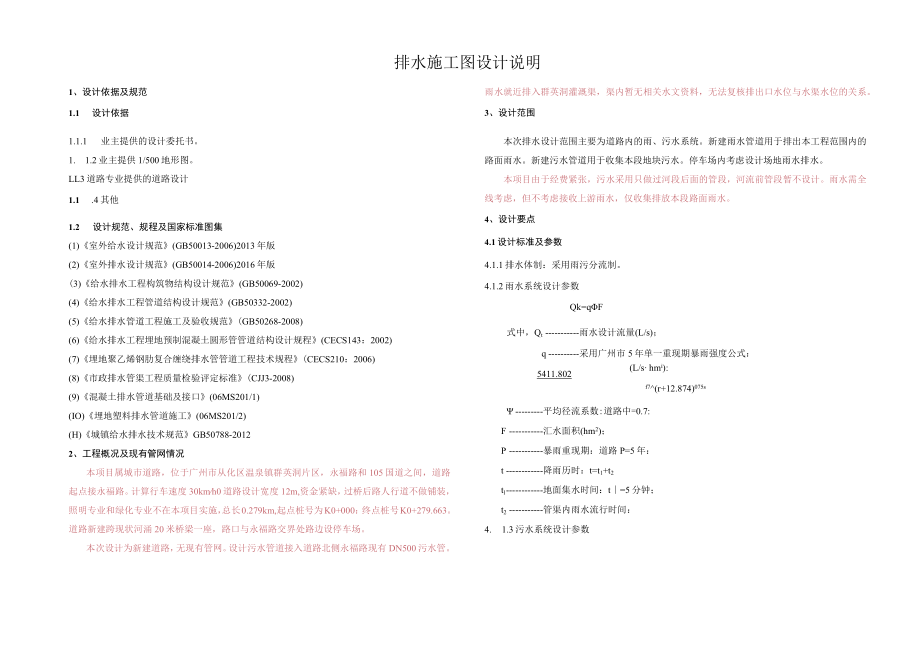

城市道路排水施工图设计说明.docx_第1页
第1页 / 共7页

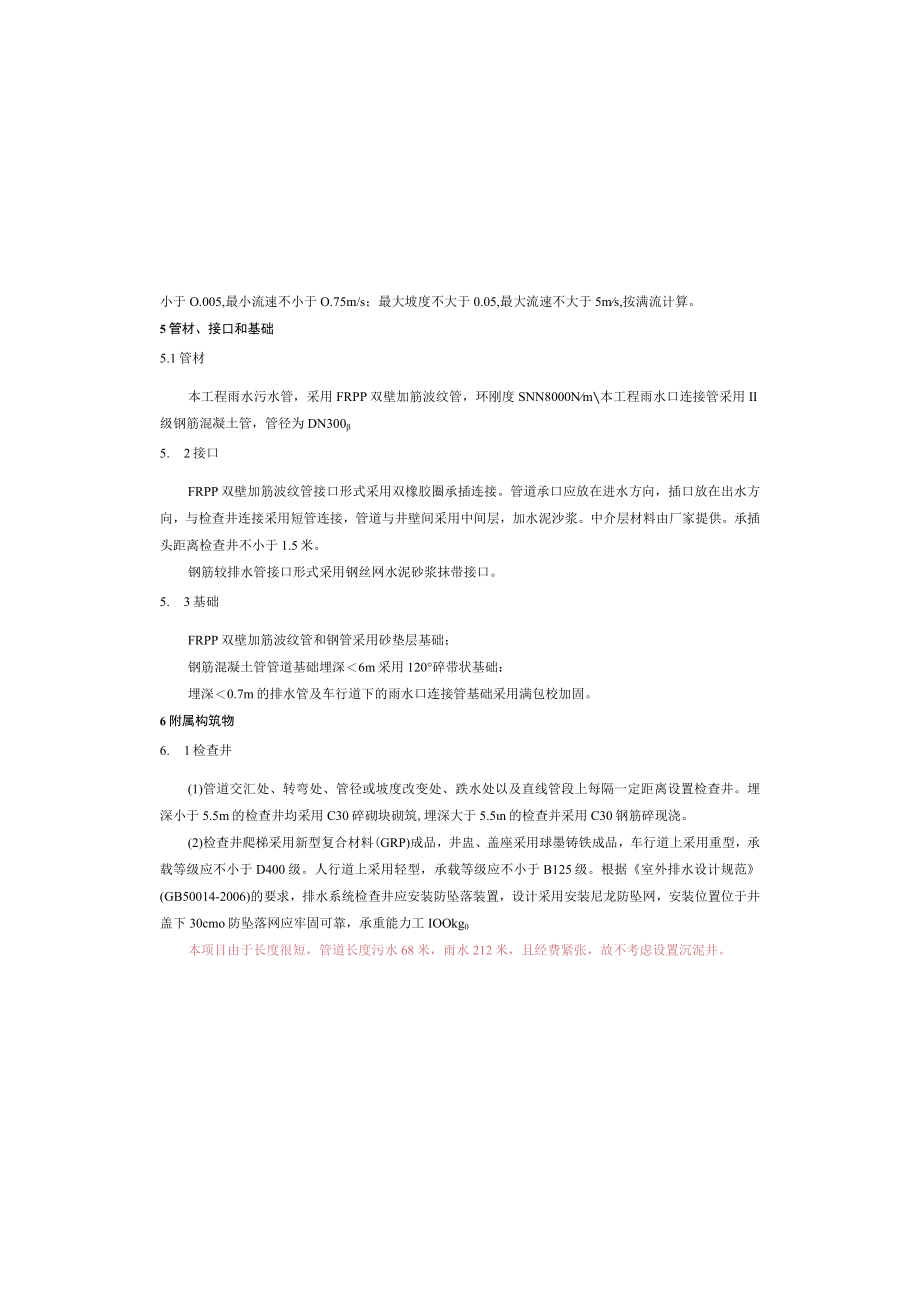

城市道路排水施工图设计说明.docx_第2页
第2页 / 共7页

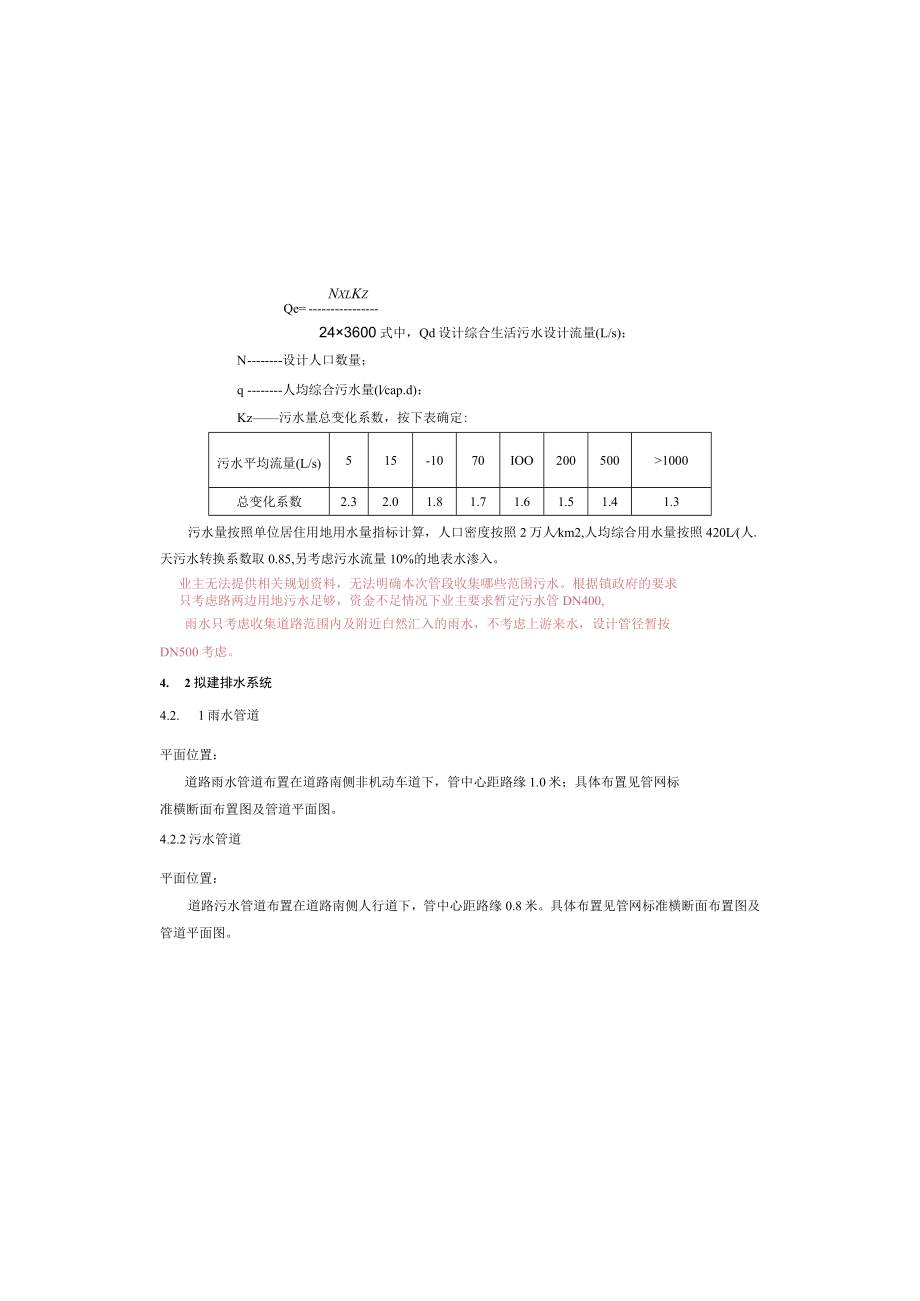

城市道路排水施工图设计说明.docx_第3页
第3页 / 共7页
城市道路排水施工图设计说明.docx_第4页
第4页 / 共7页
城市道路排水施工图设计说明.docx_第5页
第5页 / 共7页
城市道路排水施工图设计说明.docx_第6页
第6页 / 共7页
城市道路排水施工图设计说明.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《城市道路排水施工图设计说明.docx》由会员分享,可在线阅读,更多相关《城市道路排水施工图设计说明.docx(7页珍藏版)》请在第壹文秘上搜索。

1、排水施工图设计说明(L/s hmi):1、设计依据及规范1.1 设计依据1.1.1 业主提供的设计委托书。1. 1.2业主提供1/500地形图。LL3道路专业提供的道路设计1.1 .4其他1.2 设计规范、规程及国家标准图集(1)室外给水设计规范(GB50013-2006)2013年版(2)室外排水设计规范(GB50014-2006)2016年版(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水排水管道工程施工及验收规范(GB50268-2008)(6)给水排水工程埋地预制混凝土圆形管管道结构设计规程(CEC

2、S143:2002)(7)埋地聚乙烯钢肋复合缠绕排水管管道工程技术规程(CECS210:2006)(8)市政排水管渠工程质量检验评定标准(CJJ3-2008)(9)混凝土排水管道基础及接口(06MS201/1)(IO)埋地塑料排水管道施工(06MS201/2)(H)城镇给水排水技术规范GB50788-20122、工程概况及现有管网情况本项目属城市道路,位于广州市从化区温泉镇群英洞片区,永福路和105国道之间,道路起点接永福路。计算行车速度30kmh0道路设计宽度12m,资金紧缺,过桥后路人行道不做铺装,照明专业和绿化专业不在本项目实施,总长0.279km,起点桩号为K0+000:终点桩号K0+

3、279.663。道路新建跨现状河涌20米桥梁一座,路口与永福路交界处路边设停车场。本次设计为新建道路,无现有管网。设计污水管道接入道路北侧永福路现有DN500污水管。雨水就近排入群英洞灌溉渠,渠内暂无相关水文资料,无法复核排出口水位与水渠水位的关系。3、设计范围本次排水设计范围主要为道路内的雨、污水系统。新建雨水管道用于排出本工程范围内的路面雨水。新建污水管道用于收集本段地块污水。停车场内考虑设计场地雨水排水。本项目由于经费紧张,污水采用只做过河段后面的管段,河流前管段暂不设计。雨水需全线考虑,但不考虑接收上游雨水,仅收集排放本段路面雨水。4、设计要点4.1设计标准及参数4.1.1排水体制:采

4、用雨污分流制。4.1.2雨水系统设计参数Qk=qF式中,Qt雨水设计流量(L/s);q采用广州市5年单一重现期暴雨强度公式:5411.802f7(r+12.874)075s平均径流系数:道路中=0.7:F汇水面积(hm2);P暴雨重现期:道路P=5年:t降雨历时:t=t1+t2tl地面集水时间:t=5分钟;t2管渠内雨水流行时间:4. 1.3污水系统设计参数小于O.005,最小流速不小于O.75m/s;最大坡度不大于0.05,最大流速不大于5ms,按满流计算。5管材、接口和基础5.1管材本工程雨水污水管,采用FRPP双壁加筋波纹管,环刚度SNN8000Nm本工程雨水口连接管采用II级钢筋混凝土

5、管,管径为DN3005. 2接口FRPP双壁加筋波纹管接口形式采用双橡胶圈承插连接。管道承口应放在进水方向,插口放在出水方向,与检查井连接采用短管连接,管道与井壁间采用中间层,加水泥沙浆。中介层材料由厂家提供。承插头距离检查井不小于1.5米。钢筋较排水管接口形式采用钢丝网水泥砂浆抹带接口。5. 3基础FRPP双壁加筋波纹管和钢管采用砂垫层基础;钢筋混凝土管管道基础埋深6m采用120碎带状基础:埋深0.7m的排水管及车行道下的雨水口连接管基础采用满包校加固。6附属构筑物6. 1检查井(1)管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。埋深小于5.5m的检查井均

6、采用C30碎砌块砌筑,埋深大于5.5n的检查并采用C30钢筋碎现浇。(2)检查井爬梯采用新型复合材料(GRP)成品,井盅、盖座采用球墨铸铁成品,车行道上采用重型,承载等级应不小于D400级。人行道上采用轻型,承载等级应不小于B125级。根据室外排水设计规范(GB50014-2006)的要求,排水系统检查井应安装防坠落装置,设计采用安装尼龙防坠网,安装位置位于井盖下30cmo防坠落网应牢固可靠,承重能力工IOOkg0本项目由于长度很短,管道长度污水68米,雨水212米,且经费紧张,故不考虑设置沉泥井。NxlKzQe=243600式中,Qd设计综合生活污水设计流量(L/s);N设计人口数量;q人均

7、综合污水量(lcap.d):Kz污水量总变化系数,按下表确定:污水平均流量(L/s)515-1070IOO2005001000总变化系数2.32.01.81.71.61.51.41.3污水量按照单位居住用地用水量指标计算,人口密度按照2万人km2,人均综合用水量按照420L(人.天污水转换系数取0.85,另考虑污水流量10%的地表水渗入。业主无法提供相关规划资料,无法明确本次管段收集哪些范围污水。根据镇政府的要求只考虑路两边用地污水足够,资金不足情况下业主要求暂定污水管DN400,雨水只考虑收集道路范围内及附近白然汇入的雨水,不考虑上游来水,设计管径暂按DN500考虑。4. 2拟建排水系统4.

8、2. 1雨水管道平面位置:道路雨水管道布置在道路南侧非机动车道下,管中心距路缘1.0米;具体布置见管网标准横断面布置图及管道平面图。4.2.2污水管道平面位置:道路污水管道布置在道路南侧人行道下,管中心距路缘0.8米。具体布置见管网标准横断面布置图及管道平面图。4.3纵断面设计雨、污水管管道基本沿道路坡向敷设。污水管最小坡度不小于0003,最小流速不小于O.6m/s:最大坡度不大于0.05,最大流速不大于5ms,按非满流计算:雨水管最小坡度不8. 4混凝土及钢筋混凝土构筑物必须浇筑密实,不得出现蜂窝、麻面。8.5 施工前应校测已建各种管道的断面、高程和位置,确保满足接入条件后方可施工。若施工中

9、发现设计图纸与现场实际情况有较大出入时,应及时报告业主和监理,并联系设计人员共同研究解决。8.6 排水管道内底标高是排水管道施工的主要依据,必须符合设计要求。检查井井面标高可根据实际路面标高合理调整,保持与完成后路面齐平。当井面实际标高与设计标高有较大出入时,应及时通知设计人员进行复核。8.7过街预留管管端用语封堵,并作好隐蔽记录,以利支路接入,管材及基础接口形式与相应干线相同。8.8沟槽回填应在水泥砂浆和混凝土强度达到设计强度的75%后进行,并要求同时进行,沟槽应分层对称回填夯实,每层回填高度不大于0.2m,管道两侧高差不得大于0.3m,其密实度与路基要求致。回填方式应符合上述GB50268

10、-2008规范和CECS210:2006规程的要求。8.9钢筋混凝土排水管道应根据GB50268-2008规范按无压管道进行严密性试验,FRPP管应根据规程CECSI64:2004按无压管道进行密闭性检验。8.10排水管道施工过程中需与其它综合管线施工密切配合,确保所有管线平面和竖向布置合理。8.11本工程施工应严格遵循现行有关施工验收规范和技术规程办理。8.12工程正式开工前,建设或施工单位应组织一次图纸技术交底。希望施工单位全面系统地熟悉图纸,如发现设计中的问题(包括各专业之间的错、漏、碰、缺),请及时通知我院会同解决。对施工问题的处理,应以书面签署盅章为准。8.13在所有的钢筋混凝土构件

11、上的预留孔洞,预埋套管及预埋件,在混凝土浇筑前必须由水专业的施工人员配合工作,并签署后方可浇筑,以免错漏和移位。严禁事后打孔凿洞。8.14本次设计管道穿越挡墙处应设置套管保护,套管工程量计入挡墙中,详见挡墙相关设计。8.14其余未尽事宜按国家现行规范和标准执行。附表:6.2跌水井井当跌落水头大于2.0m、管道穿越地下障碍物或管内计算流速超过最大设计流速需要采取跌水消能时设置跌水。6.3雨水口(1)本工程采用浆砌清条石双篦雨水口,雨水篦为新型复合材料成品,所选雨水篦应复合聚合物基复合材料水篦(CJ/T212-2005)(2)雨水口连接管采用II级钢筋混凝土管,管径为d300mm,以1.0%的坡度

12、接入临近南水检查井。7沟槽开挖与回填沟槽回填时,须要求分层压实、对称均匀回填。管两侧及管顶以上0.5m范围内采用轻夯压实,管道两侧压实面的高差不应超过0.3m;槽底至管顶以上0.5m范围内,回填不得含有机物及大于50mm的砖、石等硬块;管胸腔两侧回填土的压实度不小于95%,管顶以上部分回填土压实度不小于90%;如管道处于路基内,则管顶以上部分回填土的压实度按路基要求执行。回填材料及压实度必须符合给水排水管道工程施工及验收规范(GB50268-2008)等相关规定。管区(沟槽底至管顶以上1.Om范围内)禁止采用推上机等大型机械进行回填。检查井周围的回填要求:检查井砌体或现浇混凝土需达到设计强度后

13、才允许回填:井室周围的回填应与管沟槽回填同时进行;井室周围回填压实时应沿井室中心对称进行,且不得漏夯。8、施工注意事项8.1 雨污水管线长度均为理论平面长度,施工时以实测为准。8.2 沟槽边坡开挖深度大于3.Om时应增加支撑措施,边坡坡度及支撑方式应符合上述GB50268-2008规范的规定。8.3 3若无特别注明,管道基础承载力应不小于IooK道路填方段管道密实度应大于90%。若不能满足要求,则应超挖0.5m,再回填0.5m厚的砂卵石或级配碎石,最后施工管道基础。对地基松软或不均匀沉降地段,管道基础应采取加固措施,必要时应联系设计人员现场研究解决。主要材料表编号系统名称规格单位数量材料备注1雨水双篦雨水口座232检查井座15八字排出口座23雨水管道DN300米203FRPP加筋双壁波纹管SN8KNm2雨水管道DN500米212FRPP加筋双壁波纹管SN8KNm24雨水口连接管DN300米128II级钢筋混凝土管-5土石方量立方米56601污水检查井座4砌块2污水管道DN400米68FRPP加筋双壁波纹管SN8KNm23土石方量立方米770
