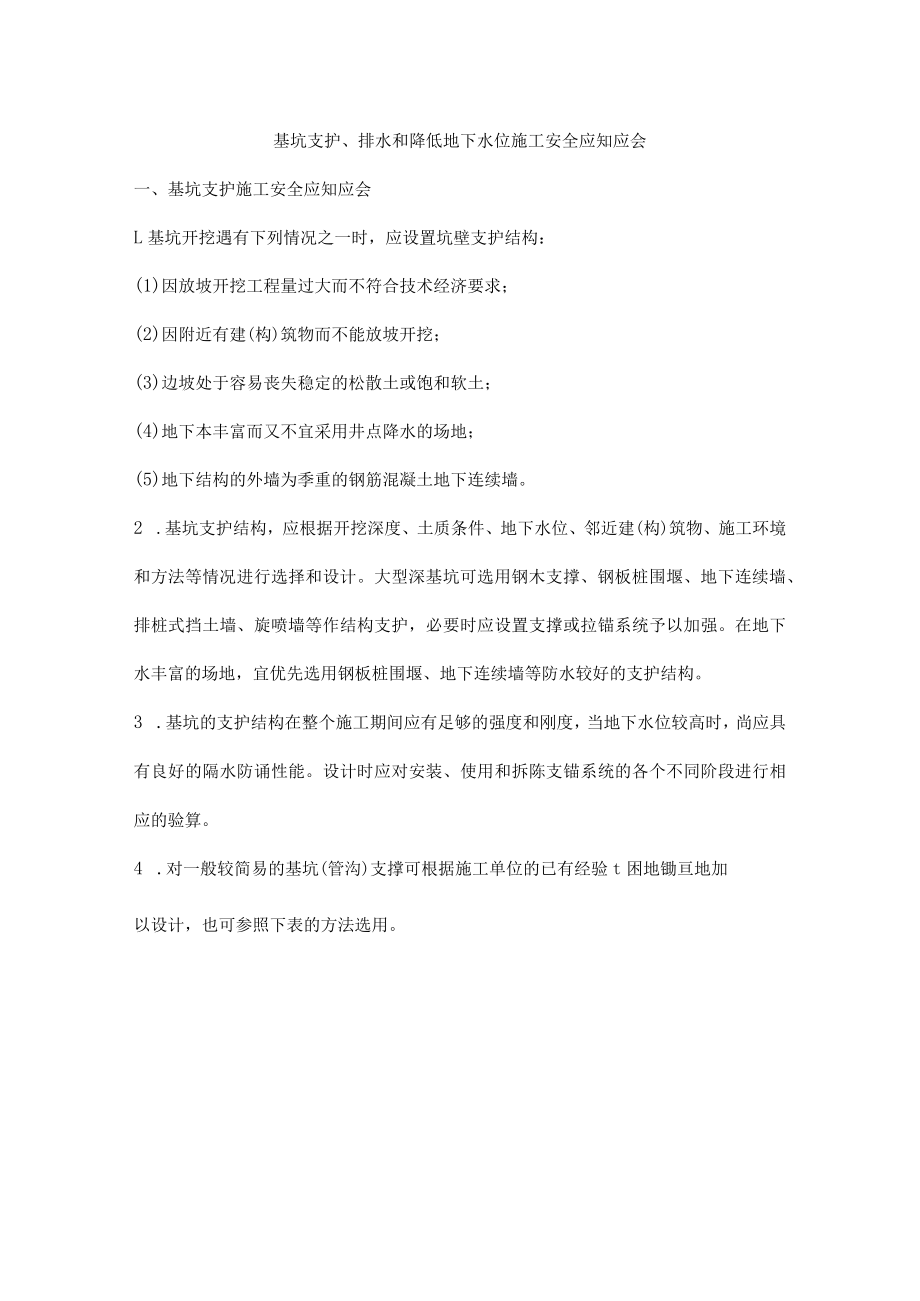

1、基坑支护、排水和降低地下水位施工安全应知应会一、基坑支护施工安全应知应会L基坑开挖遇有下列情况之一时，应设置坑壁支护结构：(1)因放坡开挖工程量过大而不符合技术经济要求；(2)因附近有建(构)筑物而不能放坡开挖；(3)边坡处于容易丧失稳定的松散土或饱和软土；(4)地下本丰富而又不宜采用井点降水的场地；(5)地下结构的外墙为季重的钢筋混凝土地下连续墙。2 .基坑支护结构，应根据开挖深度、土质条件、地下水位、邻近建(构)筑物、施工环境和方法等情况进行选择和设计。大型深基坑可选用钢木支撑、钢板桩围堰、地下连续墙、排桩式挡土墙、旋喷墙等作结构支护，必要时应设置支撑或拉锚系统予以加强。在地下水丰富的场地
2、，宜优先选用钢板桩围堰、地下连续墙等防水较好的支护结构。3 .基坑的支护结构在整个施工期间应有足够的强度和刚度，当地下水位较高时，尚应具有良好的隔水防诵性能。设计时应对安装、使用和拆陈支锚系统的各个不同阶段进行相应的验算。4 .对一般较简易的基坑(管沟)支撑可根据施工单位的已有经验t困地锄亘地加以设计，也可参照下表的方法选用。基坑和管沟的支撑方法支撑名体使用他国支建局图支律方法够时办土文撑开挖宜度大的蓦坑.当部分她段下部放城不足时49vT7r沿缭WJn痔、石叠砌成或用草袋装土受8.使城R保持0定短城横隔支撑开挖宽度大的基坑.当部分地段下部政城不足时打入小短木犍一”山城面,一中打入地下.地上邮分
3、Ir面上横板,在Irie发土M柱支撑开挖校大*统或使用找大型的机械然上制不他采用修拉支撑时77i*n土板1水0(在柱械的内*!.柱植外储由旧撑支率,加建的腥只在建战上.然后在岩土板内,网演土幡粒支律开挖做大越坑和使用大Sf的机械馆土.而不能安装横撑时t挡土板水平Bl在柱梯的内网.柱彼一端打入士中,另一,用拉杆与远处福班拉索.管土板内他E俄土网新式水平支撑能保持直立壁的干土或天然浪僮的帖土类土.深度在2m以内飞管阿俏若土板水平放工.用建木特木俣IM意.恰一层土支IRJB支律处使用趣国支律匍图支撑方法断续式水平支簿挖掘禳度小的粘性土及挖土深度小于3m时飞IV，-/-,-Xt/HI=t=zKAA;，
4、/一=二二=一_挡土板水平放置,中间周出阿,然后累禽同时对酬立上经枕木,再用工具式横嫌上下及累连续式水平支撑论热较潮Al的或敛粒的士及把土深度小于5m时，zIS/ZA，P77-挡土板水平放置,相互靠章,不翻间隔.然后两向同时对熟立上经枕木,上下各旗一根撑木端头用木候U(If连续式垂直支撑论松敷的或湿度獴高的士挖土漳度不)1抖士*垂直放置然后每值上下各水平放置物木一根用撑木IlJL再用木模H第混凝土或钢筋混凝土支护天然湿度的粘土类土中,地下水较少,地面荷较大,深度6-30m的Rl形结构护壁或人工挖孔桩护壁用r每论深Im,支模板,保的筋，浇一节混凝土妒壁,再论深Im拆上节模板.支下节.再浇下节混凝
5、土H坏作业直至设计深度.钢筋用搭接或接,浇痛口用砂浆堵*20在软弱土层中开挖较在开卷的星城周Bl打板桩,在柱位置上打人If设的例柱,在基坑中挖土,每下挖3Ae砧I一且BBMl*Mf十&9用构架支护大、校/基坑,而不能mAm-.-K-1qm.i支撑名体使用患网支撑筋图续表支撑方族片土沪坡械支撑开沱较大、收深(6m)墓坛,邻近有建筑物,不允许支撑有较大变形时9熊E在开抡基坑的周阳.刖铁机船孔.现场注用鲂混凝土板.特达列强度,在中间机M成人工M士下挖Im左右.装上I撑,在班背附巳挖用桁内拉上傕杆,并：闻定在巳覆先痛注的修机上拉索.然J缰续挖土至段计深度.在ft中网上方；成向外拱形.使其起土供作用,如
6、邻近彳建筑物，不触设置恰拉杆.西采取加密S距或加大机径处理挡土护坡被与体杆f合支律大型较深基垸开挖.邻近有育层建筑,不允许支护有较大变形一318h6)7在开挖塞坑的周网站孔.浇筑的筋混凝3注能,达到强度后，在融中间如植垂X挖土挖1一定深度,安上横撑,绻一安距.向班。面留下方用杆钻机打孔，在几内放用筋福杆,用水能球力微蒙.达JglAUT后.拉索同定，在被中何进行挖土Jl至设计探度如设2原体杆,可谊一层士装设一次修杆YW!台下建续I杆支护开挖较大、较深(IOm)的大型基坑.周网有高层建筑物.不允许支护有枚大变形,采用机憾佗土.不允许内部有支撑时22/19在开挖基坑的周围，先建造地下建续堵.在0中间
7、用机械开挖土方,至杆部位.用修杆站机在要求位置修孔,放人肝.进行横帔，传达到设计强度.装上修具.然后缰续下抡至设汁深度,如设有23层馅杆.每挖一层装一层储杆采用快IKjft柒土相兼购下连续增支妒(开轮较大较深,同朋有筑物、公路的基坑,作为符合结构的一部分；或用于高层建筑的逆作法绘工.作为结构的地下室外.2215L一在开挖的基坑周HL先建造地下连族潴.特混凝土达引聋度后,在连续中网用机械或人工挖土,直至要求深度.对用度、深度不大时,连续刚度能稠足要求,可不好内部支律刖于以建筑崎下室逆作法绘工.儡下挖一层把下一层橐板、柱空筑完成.以此作为连嫉堵的水平框架支搏，如此,环作殳,亶到雉下室的底原全邮挖完
8、土.晓相完成1yIlIlIlIaJLJLJlJEl；哀中图注：1-水平H土板；2-垂直挡土板；3-量材木；4-横枕木簿木；6一工具式横簿|7-木犊；8-柱枝；9-锅鞋；10-拉杆；11-斜撑；12一撑桩；13-回填土；14-装士草袋；15地下室梁板；16-土层修杆；17-爬.土护“，18-耕孔.注纲筋混凝土就；9M板皖；20网横撑；21-倒掉；22-你筋假土地TM*5 .采用铜(木)坑St支撑时，应随挖随撑，且加以撑牢。坑空支撑宜选用正式材料，木支撑应采用松木或杉木.不宜采用杂木条。随着土压力的增加,支撑结构将发生变形，故应经常注意检查，如有松动、变形现象时，应及时进行加固或更换加固方法可用三
9、角木模打紫受力较小的横撑，或增加立木及横搏等。在雨季或化冻期更应加强检衣。6 .铜(木)支撑的拆除,应按回堵次序进行。多层支撑应自下而上逐层拆除,随拆随填。拆除支时，应防止附近建筑物和构筑物等产生下沉和破坏,必要时采取加固推魄。7 .采用铜(木)板植、钢筋混凝土Si制植或泡注植作坑壁支撑时，应符合下列要求：(1)应尽量减少打班时产生的振动和噪声对邻近建筑物、构筑物仪器设备和城市环境的影响；(2)当土质较差，开挖后土可能从班间挤出时宜采用端合式板桩；(3)在枕附近挖土时，应防止桩身受到损饬；(4)采用钢筋混凝土Ml注桩时,应在桩的混凝土强度达到设计强度等级后,方可挖土；(5)拔除桩后的孔穴应及时
10、回填和夯实。8 .采用钢(木)板桩、钢筋混凝土桩作坑壁支撑并加设锚杆时,应符合下列要求：(D锚杆宜选用螺纹钢筋，使用前应清除油污和浮锈，以便增强粘结的握裹力和防止发生意外；(2)锚固段应设置在稳定性较好的土层或岩层中，长度应大于或等于计算规定；(3)钻孔时不得损坏己有的管淘、电缆等地下埋设物；(4)施工前应作抗拔试验，测定锚杆的抗拔拉力，验证可靠后，方可施工；(5)锚固段应用水泥砂浆灌注密实；(6)应经常检查锚头紧固和锚杆周围的土质情况。9 .采用排桩式挡土墙作基坑开挖的支护结构时，可选用钢筋混凝土预制方桩或板桩、钻(冲)孔灌注桩、大直径沉管灌注桩等桩型，其中桩型选择、桩身直径、人土深度、混凝
11、土强度等级和配筋、排桩布置形式以及是否需要设置支锚系统等应由有经验的工程技术人员设计，并按照有关桩基础施工的规定进行施工，保证施工质量和安全。当用灌注桩作排桩式挡土墙时，宜按间隔跳打(钻)的次序进行施工。10 .采用钢板桩围堰作深基坑开挖的支护结构时，其中钢板类型的选择、桩长、桩尖持力层、导架、围图支撑或锚拉系统必须在施工前提出设计施工的整体方案,并经系统的设计计算，以确保钢板桩围堰结构在各个施工阶段具有足够的强度、刚度、稳定性和防水性。11 .采用钢筋混凝土地下连续墙作基坑开挖的支护结构时，其支撑系统以及施工方法，应在结构设计阶段或施工组织设计阶段提出系统的方案。支撑系统一般可采用钢或钢筋混
12、凝土构件支撑、地下结构本身的梁板系统支撑(逆作法或半逆作法)以及土(岩)锚杆等。当开挖深度不大时。可采用不设支撑系统的自立式地下连续墙。12.采用旋喷或定喷的防渗墙作基坑开挖的支护时，应事先提出施工方案，旋喷注浆的施工安全应符合下列要求：(1)施钻前，应对地下埋设的管线调查清楚，以防地下管线受损发生事故。(2)高压液体和压缩机管道的耐久性应符合要求，管道连接应牢固可靠，防止软管破裂、接头断开，导致浆液飞溅和软管甩出的伤人事故。(3)操作人员必须戴防护眼镜，防止浆液射入眼睛内。如有浆液射人眼睛时，必须进行充分冲洗。并及时到医院治疗。(4)使用高压泵前，应对安全阀进行检查和测定，其运行必须安全可靠
13、。(5)电动机运转正常后，方可开动钻机，钻机操作必须专人负责。(6)接、卸钻杆应在插好垫叉后进行，并应防止钻杆落入孔内。(7)应有防止高压水或高压浆液从风管中倒流进入储气罐的安全措施。(8)施工完毕或下班后，必须将机具、管道冲洗干净。13.采用锚杆喷射混凝土作深基坑开挖的支护结构时，其施工安全和防尘措施，应符合下列要求：(1)施工安全。1)施工前，应认真进行技术交底，应认真检查和处理锚喷支护作业区的危石。施工中应明确分工，统一指挥。2)施工机具应设置在安全地带，各种设备应处于完好状态，张拉设备应牢靠，张拉时应采取防范措施。防止夹具飞出伤人。机械设备的运转部位应有安全防护装置。3)在IV、V类围
14、岩中进行锚喷支护施工时，应遵守下列要求。锚喷支护必须紧跟工作面;应先喷后锚，喷射混凝土厚度不应小于50mml喷射作业中，应有专人随时观察围岩变化情况；锚杆施工宜在喷射混凝土终凝3h后进行。4）施工中，应定期检查电源电路和设备的电器部件；电器设备应设接地、接零,并由持证人员安装操作，电缆、电线必须架空，严格遵守施工现场临时用电安全技术规范，确保用电安全。5）锚杆钻机应安设安全可靠的反力装置。在有地下承压水地层中钻进，孔口必须安设可靠的防喷装置，一但发生漏水、涌沙时能及时堵住孔口。6）喷射机、水箱、风包、注浆罐等应进行密封性能和耐压试验，合格后方可使用。喷射混凝土施工作业中，要经常检查出料弯头、输
15、料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。7）处理机械故障时，必须使设备断电、停风。向施工设备送电、送风前，应通知有关人员。8）喷射作业中处理堵管时,应将输料管顺直,必须紧按喷头防止摆动伤人,疏通管路的工作风压不得超0.4MPa09）喷射混凝土施工用的工作台应牢固可靠，并应设置安全护栏。10）向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。11）非操作人员不得进入正在进行施工的作业区。施工中，喷头和注浆管前方严禁站人。12）施工前操作人员的皮肤应避免与速凝剂、树脂胶泥直接接触，严禁树脂胶接触明火。13）钢纤维喷射混凝土施工中，应采取措施，防止钢钎维扎伤操作人员。14）检验锚杆锚固力应遵守下列要求：拉力计必须固定可
