1、一、基础后浇带工程L后浇带混凝土采用无收缩或微膨胀混凝土,强度较主体混凝土提高一级。(非加强带部位掺量为8%10%,加强带部位掺量为10%-12%.)由于后浇带延长工期,钢筋清理凿毛均给填缝施工带来一定麻烦,处理不好将留下隐患。“利用补偿收缩混凝土在硬化过程产生的膨胀作用,在结构中产生少量预压应力用来补偿混凝土在硬化过程中产生的温度和收缩拉应力,从而防止收缩裂缝或把裂缝控制在无害裂缝范围内。2 .采用自粘性膨胀橡胶止水条或采用钢板止水带。3 .施工时注意的问题:后浇带两侧宜设钢筋网片,防止主体混凝土流入后浇带。后浇带混凝土浇筑前应清理凿毛,浇筑时振捣密实,精心养护。后浇带两侧支撑保证稳定可靠,

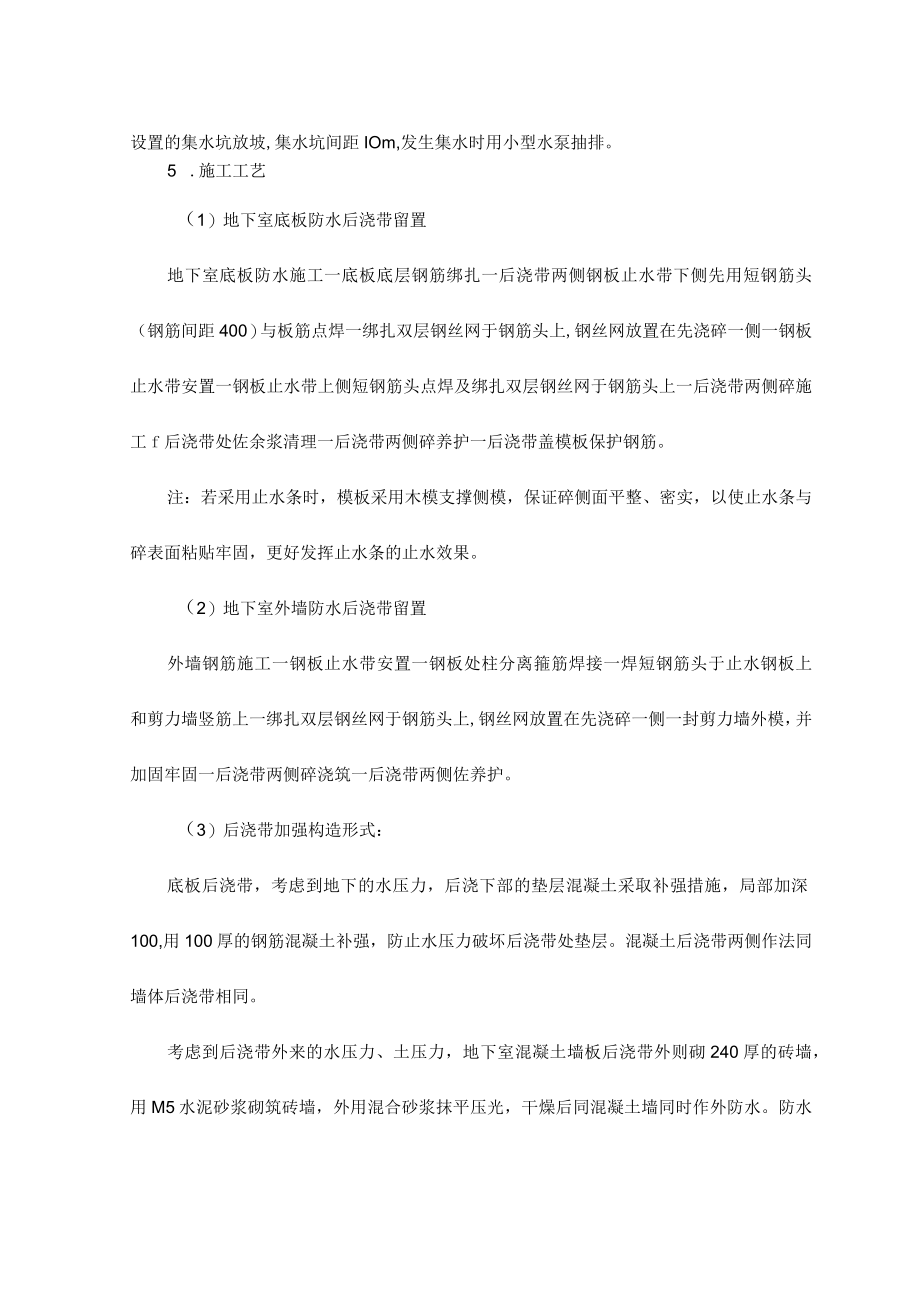

2、后浇带混凝土达设计强度时方可拆除。后浇带其主要作用是减小混凝土早期以收缩为主的变形。因此,超长混凝土结构温度收缩裂缝的预防不能仅靠设置后浇带来解决,必须采取上述“放”“防”“抗”相结合的综合措施。4 .后浇带临时保护措施后浇带放置期间,为了避免后浇带长期被水浸泡,便于杂物的清除,在浇筑底板垫层时,在后浇带处浇筑一条300mm厚的碎土带,带内形成排水沟,排水沟按1%的坡度向后浇带内设置的集水坑放坡,集水坑间距IOm,发生集水时用小型水泵抽排。5 .施工工艺(1)地下室底板防水后浇带留置地下室底板防水施工一底板底层钢筋绑扎一后浇带两侧钢板止水带下侧先用短钢筋头(钢筋间距400)与板筋点焊一绑扎双层
3、钢丝网于钢筋头上,钢丝网放置在先浇碎一侧一钢板止水带安置一钢板止水带上侧短钢筋头点焊及绑扎双层钢丝网于钢筋头上一后浇带两侧碎施工f后浇带处佐余浆清理一后浇带两侧碎养护一后浇带盖模板保护钢筋。注:若采用止水条时,模板采用木模支撑侧模,保证碎侧面平整、密实,以使止水条与碎表面粘贴牢固,更好发挥止水条的止水效果。(2)地下室外墙防水后浇带留置外墙钢筋施工一钢板止水带安置一钢板处柱分离箍筋焊接一焊短钢筋头于止水钢板上和剪力墙竖筋上一绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇碎一侧一封剪力墙外模,并加固牢固一后浇带两侧碎浇筑一后浇带两侧佐养护。(3)后浇带加强构造形式:底板后浇带,考虑到地下的水压力,后

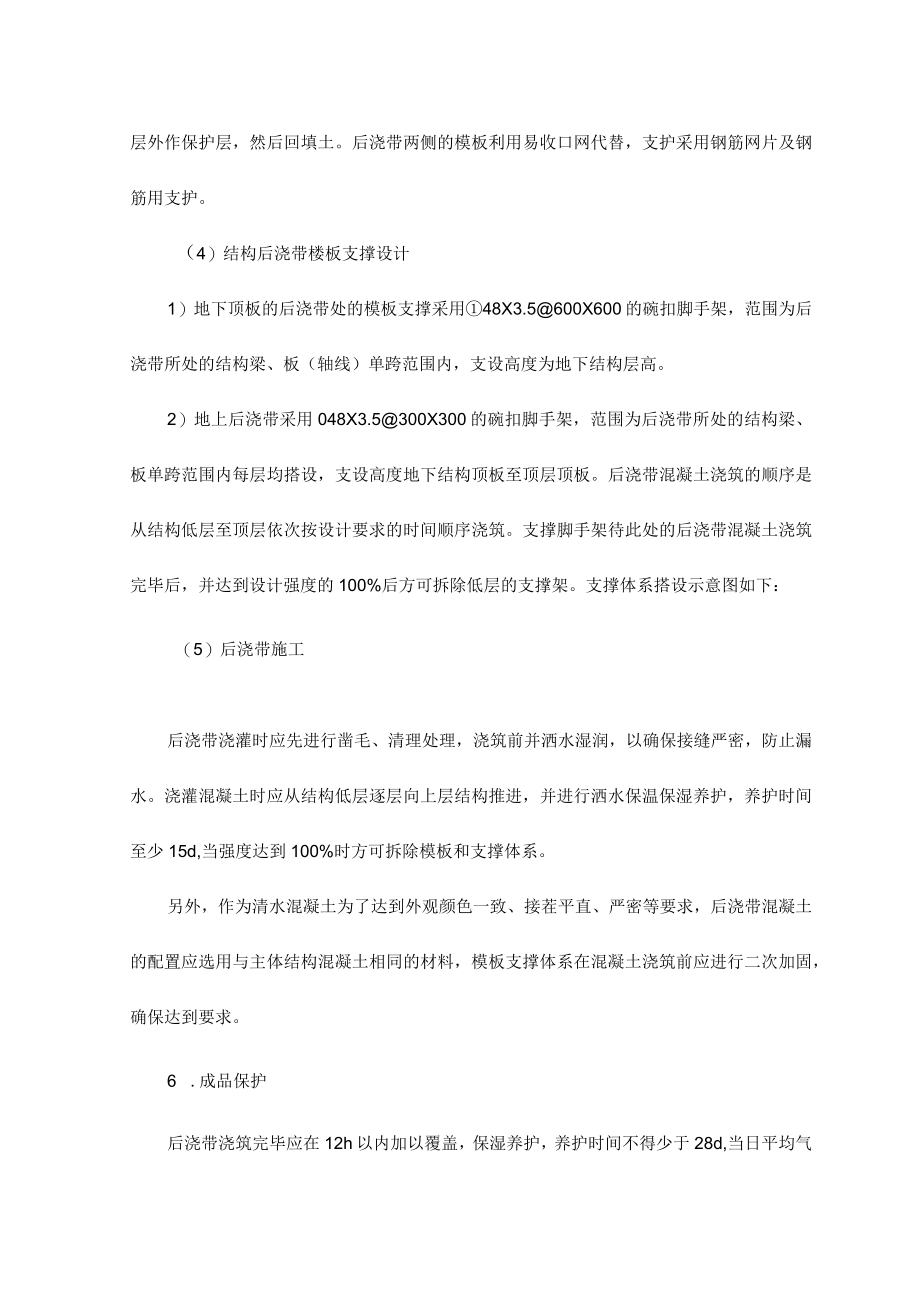

4、浇下部的垫层混凝土采取补强措施,局部加深100,用100厚的钢筋混凝土补强,防止水压力破坏后浇带处垫层。混凝土后浇带两侧作法同墙体后浇带相同。考虑到后浇带外来的水压力、土压力,地下室混凝土墙板后浇带外则砌240厚的砖墙,用M5水泥砂浆砌筑砖墙,外用混合砂浆抹平压光,干燥后同混凝土墙同时作外防水。防水层外作保护层,然后回填土。后浇带两侧的模板利用易收口网代替,支护采用钢筋网片及钢筋用支护。(4)结构后浇带楼板支撑设计1)地下顶板的后浇带处的模板支撑采用48X3.5600X600的碗扣脚手架,范围为后浇带所处的结构梁、板(轴线)单跨范围内,支设高度为地下结构层高。2)地上后浇带采用048X3.53
5、00X300的碗扣脚手架,范围为后浇带所处的结构梁、板单跨范围内每层均搭设,支设高度地下结构顶板至顶层顶板。后浇带混凝土浇筑的顺序是从结构低层至顶层依次按设计要求的时间顺序浇筑。支撑脚手架待此处的后浇带混凝土浇筑完毕后,并达到设计强度的100%后方可拆除低层的支撑架。支撑体系搭设示意图如下:(5)后浇带施工后浇带浇灌时应先进行凿毛、清理处理,浇筑前并洒水湿润,以确保接缝严密,防止漏水。浇灌混凝土时应从结构低层逐层向上层结构推进,并进行洒水保温保湿养护,养护时间至少15d,当强度达到100%时方可拆除模板和支撑体系。另外,作为清水混凝土为了达到外观颜色一致、接茬平直、严密等要求,后浇带混凝土的配置应选用与主体结构混凝土相同的材料,模板支撑体系在混凝土浇筑前应进行二次加固,确保达到要求。6 .成品保护后浇带浇筑完毕应在12h以内加以覆盖,保湿养护,养护时间不得少于28d,当日平均气温低于5时,不得浇水。在佐强度达到L2Nmm2前不得在其上踩踏或其它作业。后浇带碎未浇筑前宜有保护钢筋的措施,可用模板盖住钢筋;防止地下室大梁和设备基础后浇带处有积水锈蚀钢筋,应预留截面为350X350,深度比梁或基础底标高低250的小积水坑,以便可用潜水泵及时把积水抽出。
