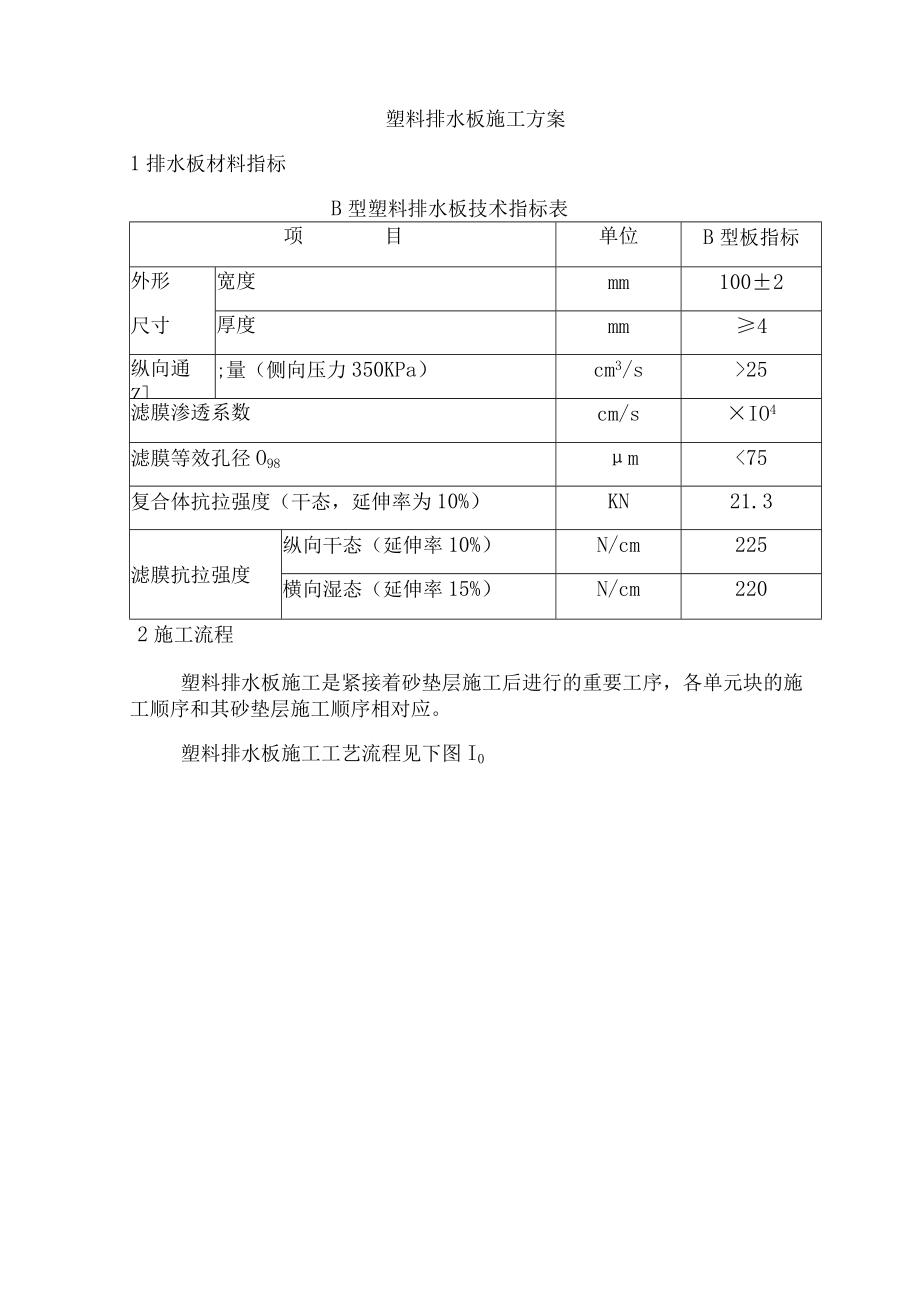

1、塑料排水板施工方案1排水板材料指标B型塑料排水板技术指标表项目单位B型板指标外形尺寸宽度mm1002厚度mm4纵向通Z;量（侧向压力350KPa）cm3/s25滤膜渗透系数cm/sIO4滤膜等效孔径O98m75复合体抗拉强度（干态，延伸率为10%）KN21.3滤膜抗拉强度纵向干态（延伸率10%）N/cm225横向湿态（延伸率15%）N/cm2202施工流程塑料排水板施工是紧接着砂垫层施工后进行的重要工序，各单元块的施工顺序和其砂垫层施工顺序相对应。塑料排水板施工工艺流程见下图I0图1塑料排水板打设施工流程图3施工方法1、施工准备了解施工条件熟悉规范、施工图纸等各种技术文件,并查勘现场了解施工条

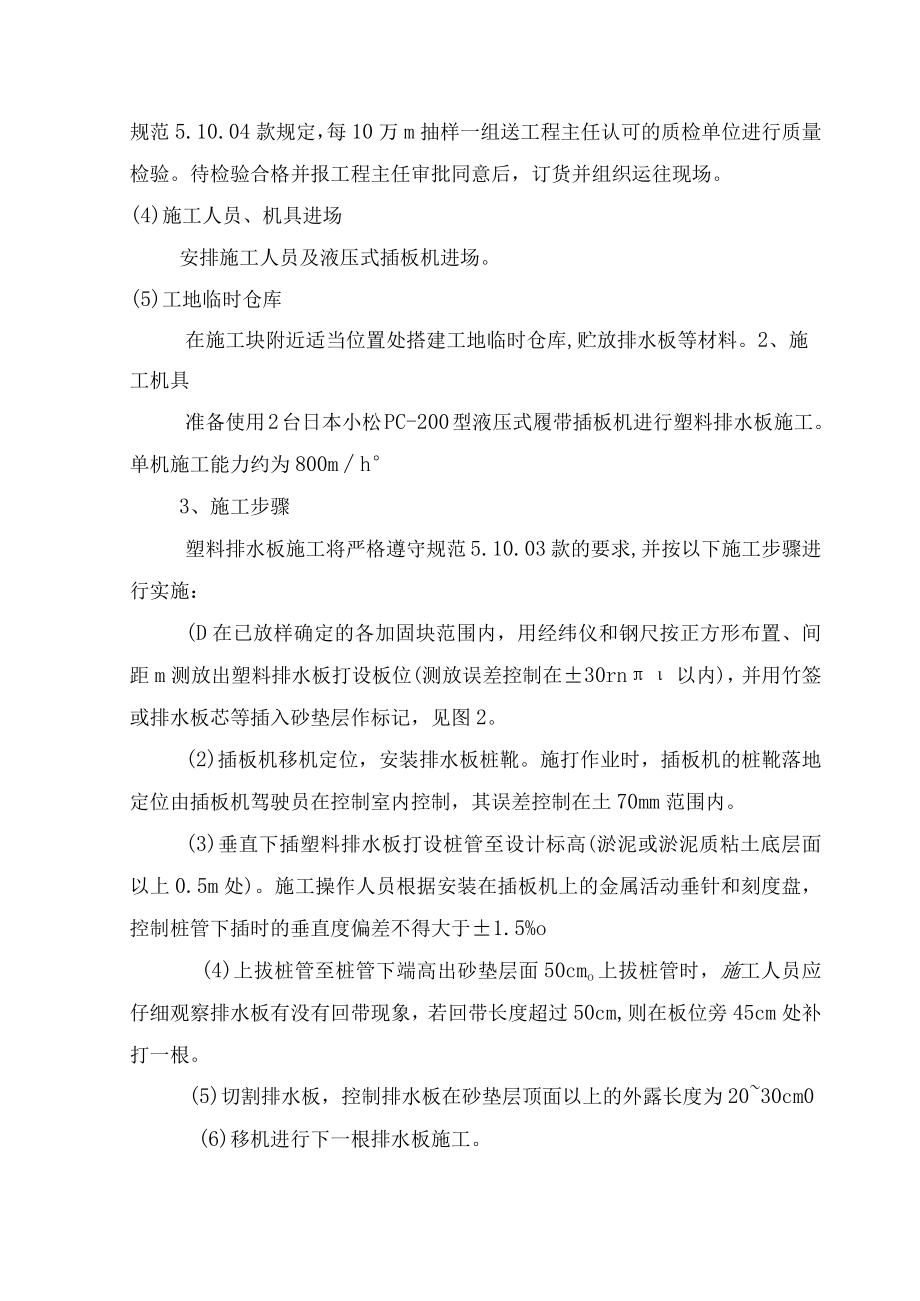

2、件。测量放样根据已验收砂垫层场地的施工基线、水准点等资料,用经纬仪、钢尺测放各分块的边线，各小块四个角插红色小旗并标明断面标桩编号。塑料排水板进场塑料排水板进场前，需检查其厂家产品合格证及质量检测鉴定报告，并按规范5.10.04款规定，每10万m抽样一组送工程主任认可的质检单位进行质量检验。待检验合格并报工程主任审批同意后，订货并组织运往现场。(4)施工人员、机具进场安排施工人员及液压式插板机进场。(5)工地临时仓库在施工块附近适当位置处搭建工地临时仓库,贮放排水板等材料。2、施工机具准备使用2台日本小松PC-200型液压式履带插板机进行塑料排水板施工。单机施工能力约为800mh3、施工步骤塑
3、料排水板施工将严格遵守规范5.10.03款的要求,并按以下施工步骤进行实施：(D在已放样确定的各加固块范围内，用经纬仪和钢尺按正方形布置、间距m测放出塑料排水板打设板位(测放误差控制在30rn以内)，并用竹签或排水板芯等插入砂垫层作标记，见图2。(2)插板机移机定位，安装排水板桩靴。施打作业时，插板机的桩靴落地定位由插板机驾驶员在控制室内控制，其误差控制在土70mm范围内。(3)垂直下插塑料排水板打设桩管至设计标高(淤泥或淤泥质粘土底层面以上0.5m处)。施工操作人员根据安装在插板机上的金属活动垂针和刻度盘，控制桩管下插时的垂直度偏差不得大于1.5%o(4)上拔桩管至桩管下端高出砂垫层面50c
4、mo上拔桩管时，施工人员应仔细观察排水板有没有回带现象，若回带长度超过50cm,则在板位旁45cm处补打一根。(5)切割排水板，控制排水板在砂垫层顶面以上的外露长度为2030cm0(6)移机进行下一根排水板施工。在排水板施工过程中，要派专人做好施工原始记录(见表2),以备抽查。(7)各分块塑料排水板施工完成后，进行自检，待自检合格后再上报工程主任代表验收。注：一个区段的塑料排水板验收合格后，要及时用砂料回填打设时在排水板周围形成的孔洞，并将排水板头埋置于砂垫层中。4施工质量保证措施1、本工程使用的SPBTB型塑料排水板，必须具有产品出厂合格证及由经工程主任同意的质量检测单位出具的技术性能检定书
5、。塑料排水板的规格、质量和排水性能等指标，必须符合设计要求和规范14.18款的有关质量要求。2、每批塑料排水板运抵工地后，应进行外观检查和验收，其方法、数量与标准按“塑料排水板质量检验标准”(JTJ/T257-96)的有关规定执行。3、对同批次生产的塑料排水板，每10万m抽样一组进行检验(少于此数额时，至少抽样一次)；对不同批次的塑料排水板，则分批次抽检。4、现场排水板材料必须用帆布覆盖或存放于工地材料仓库中，以防日晒雨淋加速材料老化。5、不准使用存在板体断裂和滤膜撕破等现象的排水板，不允许使用由短节长度的排水板拼接成的“接长板”。6、排水板施工前，按设计分区放各区边界线，分区测量定出板位，并
6、用排水板芯条或竹片插入砂层作定位标记，其板位偏差控制在30mm以内。7、插板机定位时，管靴与板位的偏差控制在70mm范围内。8、在插板机上设置配有刻度盘的活动金属垂针，在施插排水板前检查插板套管的垂直度，并控制其垂直度偏差不大于土L5%09、在插板机架上用红漆或点焊作好明显的打设深度标记，以便插板机手控制插板深度和质监员观察记录。10、塑料排水板的施插深度(标高)按地质资料确定，并控制插板至下伏淤泥或淤泥质粘土层底标高以上0.5m处。11、上拔插板套管时，注意观察排水板有没有回带现象。若回带长度超过500n,则在该板位旁450mm内重新插入补打一根。回带长度大于500mm的排水板根数不应超过打设总根数的5%。12、剪断排水板时，保证排水板在砂垫层以上的外露长度大于200mmo13、检查每根排水板的施工情况，符合验收标准方可移机进行下一根排水板施工，否则须在该排水板邻近处补打。14、一个区段的排水板验收合格后，及时用砂垫层砂料仔细填满打设时在排水板周围形成的孔洞，并将排水板埋置于砂垫层中。15、排水板的施插将严格按照塑料排水板施工规程(JTJ/T256-96)的有关规定执行。16、每台插板机配备一名质监员检查、记录塑料排水板打设深度、板位误差、垂直度、外露长度、回带及补打等情况，以备抽查。17、同时为了更好的保证施工质量，我公司准备配备自动记录仪。
