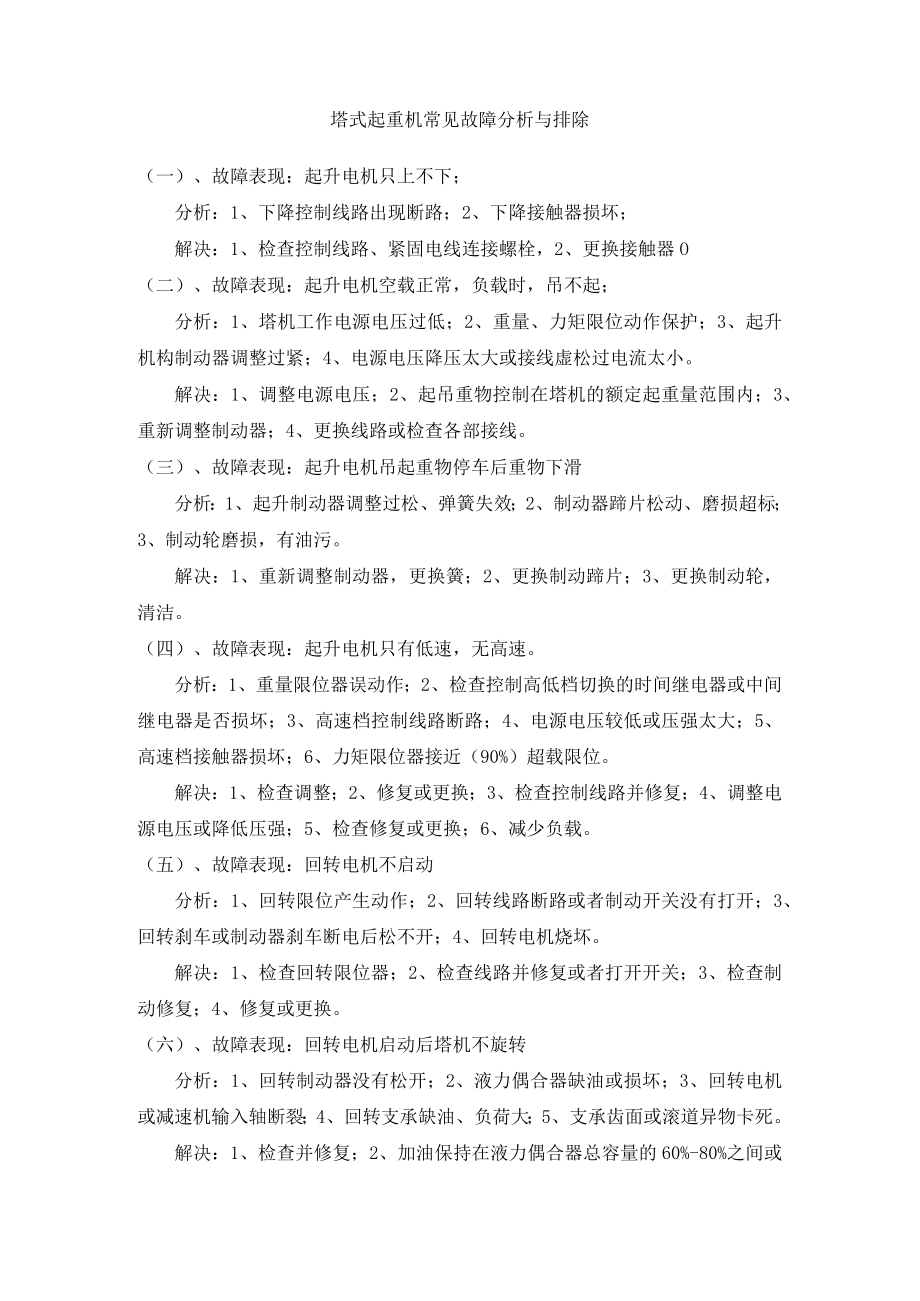

1、塔式起重机常见故障分析与排除(一)、故障表现:起升电机只上不下;分析:1、下降控制线路出现断路;2、下降接触器损坏;解决:1、检查控制线路、紧固电线连接螺栓,2、更换接触器O(二)、故障表现:起升电机空载正常,负载时,吊不起;分析:1、塔机工作电源电压过低;2、重量、力矩限位动作保护;3、起升机构制动器调整过紧;4、电源电压降压太大或接线虚松过电流太小。解决:1、调整电源电压;2、起吊重物控制在塔机的额定起重量范围内;3、重新调整制动器;4、更换线路或检查各部接线。(三)、故障表现:起升电机吊起重物停车后重物下滑分析:1、起升制动器调整过松、弹簧失效;2、制动器蹄片松动、磨损超标;3、制动轮磨

2、损,有油污。解决:1、重新调整制动器,更换簧;2、更换制动蹄片;3、更换制动轮,清洁。(四)、故障表现:起升电机只有低速,无高速。分析:1、重量限位器误动作;2、检查控制高低档切换的时间继电器或中间继电器是否损坏;3、高速档控制线路断路;4、电源电压较低或压强太大;5、高速档接触器损坏;6、力矩限位器接近(90%)超载限位。解决:1、检查调整;2、修复或更换;3、检查控制线路并修复;4、调整电源电压或降低压强;5、检查修复或更换;6、减少负载。(五)、故障表现:回转电机不启动分析:1、回转限位产生动作;2、回转线路断路或者制动开关没有打开;3、回转刹车或制动器刹车断电后松不开;4、回转电机烧坏

3、。解决:1、检查回转限位器;2、检查线路并修复或者打开开关;3、检查制动修复;4、修复或更换。(六)、故障表现:回转电机启动后塔机不旋转分析:1、回转制动器没有松开;2、液力偶合器缺油或损坏;3、回转电机或减速机输入轴断裂;4、回转支承缺油、负荷大;5、支承齿面或滚道异物卡死。解决:1、检查并修复;2、加油保持在液力偶合器总容量的60%-80%之间或更换液力偶合器;3、检查并修复、更换;4、加油5、清除异物。(七)、故障表现:回转时塔机只有低速,无高速分析:1、回转高速控制线路断路;2、回转高速接触器损坏。解决:1、检查修复;2、修复或更换。(八)、故障表现:变幅电机不启动分析:1、变幅限位、

4、力矩限位动作;2、变幅控制线路断路;3、变幅电机工作线路断路;4、变幅电机烧坏;5、变幅制动器打不开。解决:1、检查修复;2、检查修复;3、检查修复;4、修复或更换;5、检查变幅制动器及制动器供电线路是否正常。(九)、故障表现:变幅限位不灵分析:1、变幅限位起松动;2、卷筒齿轮与幅度限位器小齿轮接触不好或小齿轮损坏;3、小齿轮和限位连接销轴断裂。解决:1、检查修复;2、修理或更换;3、修理或者更换。(十)、故障表现:变幅只能向后不能向前分析:1、力矩或重量前变幅限制器动作;2、向前控制接触器烧坏或控制线路断路。解决:1、检查修复;2、检查修复。(十一)、故障表现:变幅只有低速没有高速分析:1、

5、变幅高速限位器误动作;2、变幅高速控制器线路断路;3、变幅高速接触器烧坏。解决:1、检查修复;2、检查修复;3、检查修复。(十二)、故障表现:重量限制器失灵分析:1、重量限制器开关失灵;2、重量限制器的时间继电器或中间继电器烧坏或误动作;3、力矩限制器控制线路断路。解决:1、检查修复或更;2、检查修复或更换;3、检查修复。(十三)、故障表现:力矩限制器失灵分析:1、力矩限制器开关失灵;2、力矩限制器、时间继电器或中间继电器烧坏或误动作;3、力矩限制器控制线路断路。解决:1、检查修复;2、检查修复;3、检查修复。(十四)、故障表现:塔机在送上工作电源时跳闸分析:1、塔机主线路短路;2、漏电保护开

6、关质量不合格;3、塔机零线或接地线接线错误。解决:1、检查修复;2、检查修复或更换;3、调整接线。(十五)、故障表现:塔机在工作一定的时间内经常跳闸分析:1、塔机工作电源电压较低或压降较大;2、塔机工作电源的接线虚松;3、漏电开关故障;4、在同一段分电缆有其他单相,或者双相大功率机器造成偏电压。解决:1、调整电压保持在360V以上,减少压降;2、检查各接线端压紧接实;3、检查修复或更换;4、和其他大功率机器分开电路。(十六)、故障表现:起升机构运行振动噪音过大分析:1、减速器输入轴轴承松、旷;2、减速器与电机轴不同轴;3、连接制动轮与联轴器的柱销损坏;4、刹车片严重磨损;5制动器支架松动连接销

7、轴旷。解决:1、检查更换;2、检查调整;3、检查更换;4、更换;5紧固或更换O(十七)、故障表现:起升电机温度过高分析:1、低速档使用时间太长或过于频繁;2、制动器调整过紧;3、两倍率超载。解决:1、减少低速档使用时间或操作频次;2、调整刹车;3、换倍率滑轮或者减小重物重量。(十八)、故障表现:起升变速箱输出轴冒油分析:1、油太多;2、密封损坏。解决:1、减少油量;2、更换密封件。(十九)、故障表现:减速器漏油分析:1、联接贴合面的密合性差;2、轴端密封圈磨损损坏;3、壳体破裂。解决:1、结合面涂密封胶;2、更换密封圈;3、更换壳体。(二十)、故障表现:液推制动器动作无力,上推行程不到位分析:

8、1、制动器调整过紧;2、制动器缺油;3、制动架锈蚀卡滞;4、制动器油缸与活塞间隙过小,易卡滞,阻力大;5、制动器泵轮与活塞间隙过大或者叶轮损坏。解决:1、按使用要求调整;2、按要求补偿液压油;3、清除锈蚀保证灵活无卡滞各销轴之间润滑;4、减小活塞直径;5、重新调整间隙更换叶轮。(二十一)、故障表现:液压推杆制动器的下回行程不到位,吊载时下滑严重分析:1、制动器调整过松;2、制动器油缸活塞卡滞;3、制动器泵轮与活塞间隙过小;4、制动轮松动。解决:1、检查调整;2、检查排除;3、检查调整;4、检查修理。(二十二)、故障表现:液压站无压力分析:1、电机转向不对与电机旋转标记相反;2、电机轴与齿轮泵连

9、接套内平键脱落或滚键;3、溢流阀压力调整过低或调整不当。解决:1、重新接线改变电机转向;2、检修或更换;3、调整。(二十三)、故障表现:液压站压力过低分析:1、溢流阀压力调整低;2、溢流阀阀口阀芯座磨损严重;3、手动换向阀泄漏或动作不到位;4、油泵与油路集成块处接头松;5、溢流阀阀芯组合垫损坏;6、油泵磨损严重,油封损坏造成油在缸体内泄。解决:1、重新调整;2、更换;3、检修或更换;4、检修或更换;5、更换;6、更换油封。(二十四)、故障表现:液压缸起升缓慢或无动作分析:1、双向液压锁阀芯故障;2、滤油器堵塞,油变质;3、油温过高或过低;4、单向管式节流阀阀口全闭(收缸情况);5、油封损坏。解

10、决:1、检修或更换;2、换油清洗;3、冷却或加热;4、检查调整;5、更换油封。(二十五)、故障表现:液压缸下降时抖动分析:1、节流阀开口太大;2、油缸内泄。解决:1、检查调整;2、检查修理。(二十六)、故障表现:顶升时出现噪声振动分析:1、滤油器堵塞;2、油缸活塞空气未排净;3、导向机构有障碍。解决:1、清洗滤油器;2、按有关要求排气;3、检查导向轮间隙。(二十七)、故障表现:顶升过程中,油缸突然降落分析:1、平衡阀损坏;2、油缸内泄。解决:1、更换;2、修理或更换。(二十八)、故障表现:回转无力起步过于缓慢分析:1、液力耦合器充液不足;2、液力耦合器渗漏造成油液不足,效率低O解决:1、按使用

11、要求充液;2、检查渗漏部位,更换失效密封件。(二十九)、故障表现:回转制动器失灵分析:1、电路故障;2、制动盘锈蚀卡滞;3、制动线圈烧毁,4、制动弹簧力过大。解决:1、检查排除;2、检修清除;3、更换线圈;4、调整。(三十)、故障表现:回转时有异常响声分析:1、缺少润滑;2、各部分连接螺栓松动;3、轴承损坏。解决:1、加油润滑;2、检查紧固;3、更换。(三十一)、故障表现:起升机构异响分析:1、变速箱缺油;2、轴承损坏;3、联轴器胶绻损坏;4排绳片缺油。解决:1、加油;2、检查、更换;3、检查、更换;4、加油润滑。三十二、故障表现:变幅绳易断分析:1、卷筒排绳不整齐;2、变幅绳松动;3、跳槽。解决:1、重新排列;2、调整紧固;3、检修。
