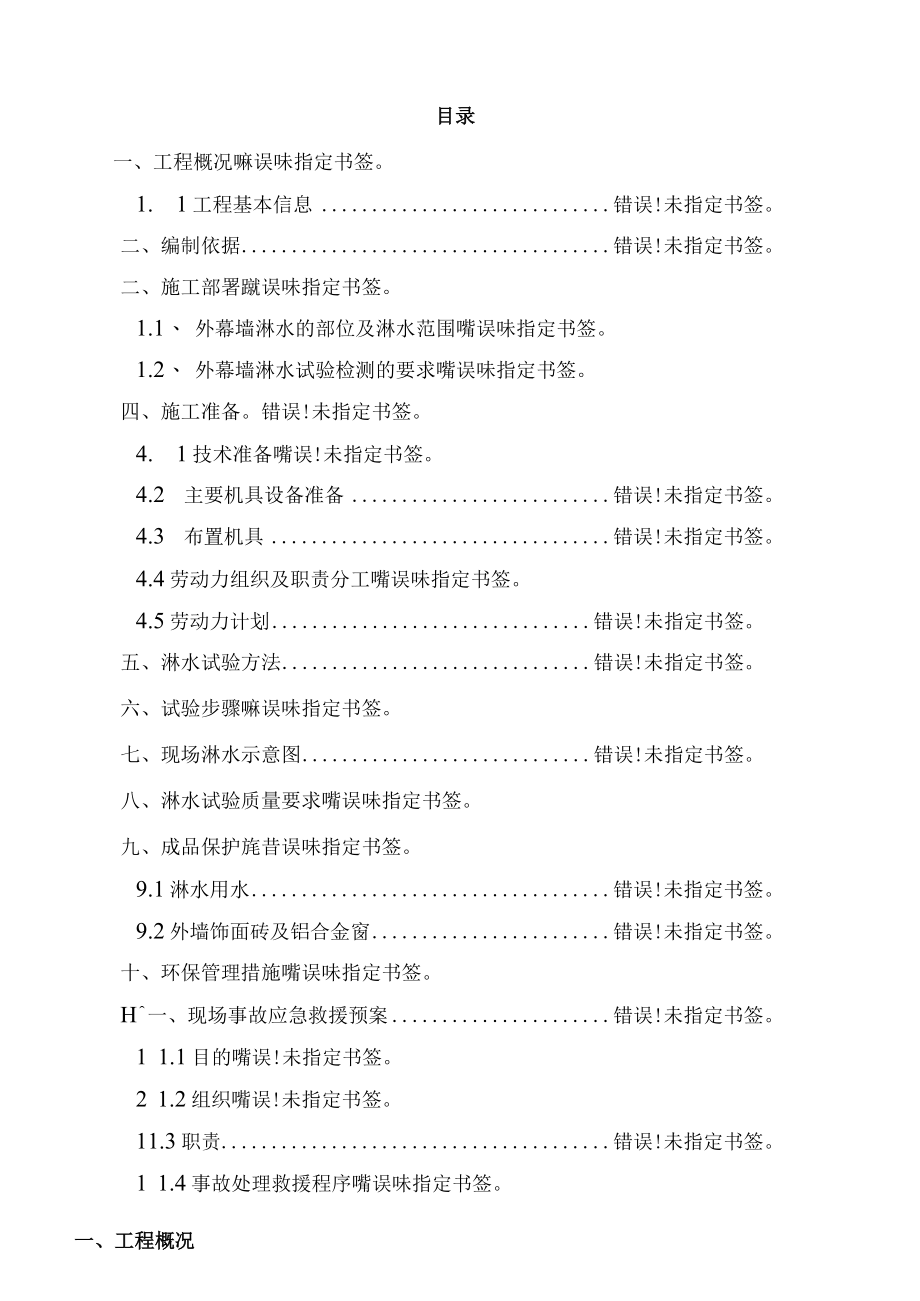

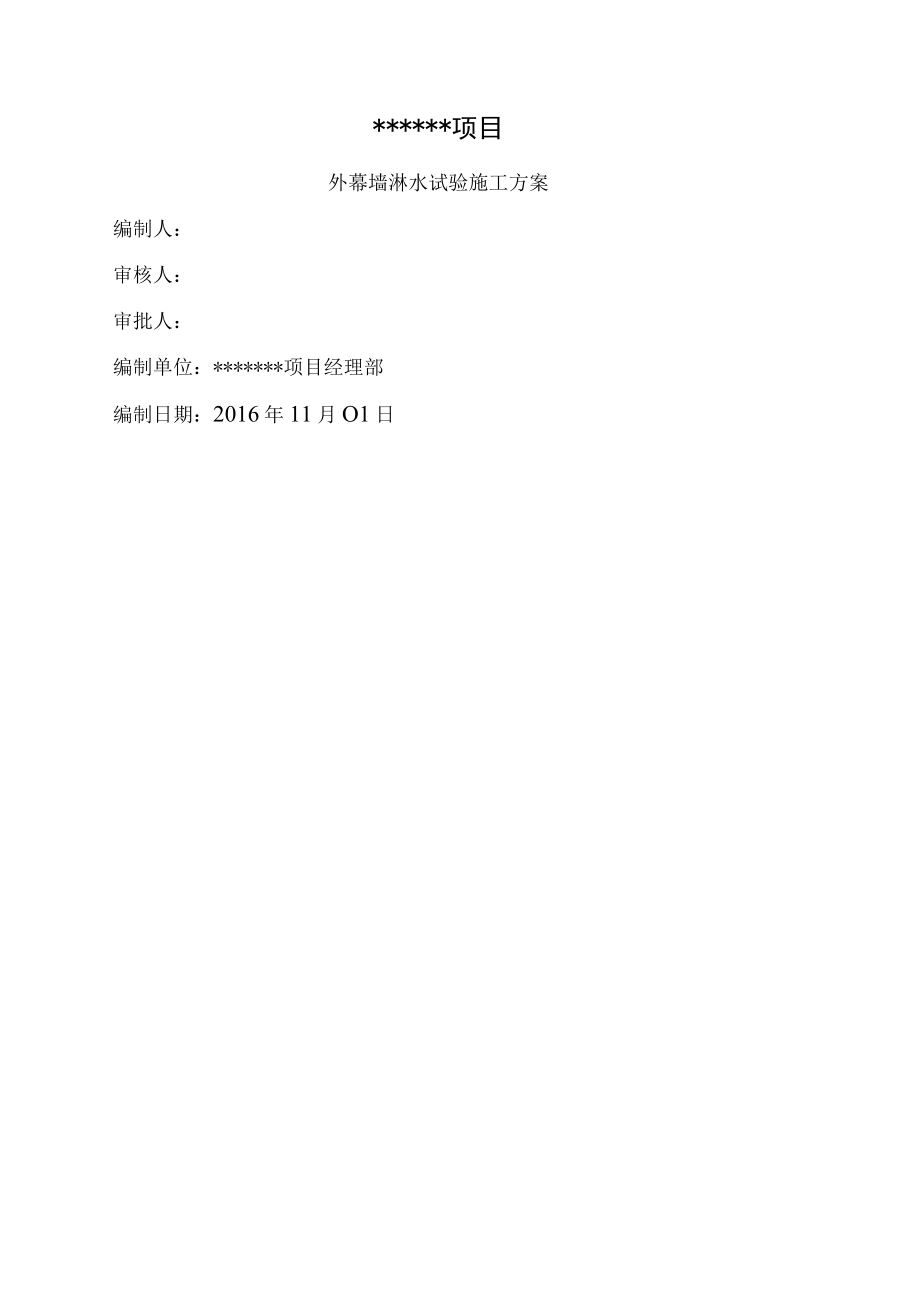

1、*项目外幕墙淋水试验施工方案编制人：审核人：审批人：编制单位：*项目经理部编制日期：2016年11月O1日目录一、工程概况嘛误味指定书签。1. 1工程基本信息错误!未指定书签。二、编制依据错误!未指定书签。二、施工部署蹴误味指定书签。1.1、 外幕墙淋水的部位及淋水范围嘴误味指定书签。1.2、 外幕墙淋水试验检测的要求嘴误味指定书签。四、施工准备。错误!未指定书签。4. 1技术准备嘴误!未指定书签。4.2 主要机具设备准备错误!未指定书签。4.3 布置机具错误!未指定书签。4.4劳动力组织及职责分工嘴误味指定书签。4.5劳动力计划错误!未指定书签。五、淋水试验方法错误!未指定书签。六、试验步骤

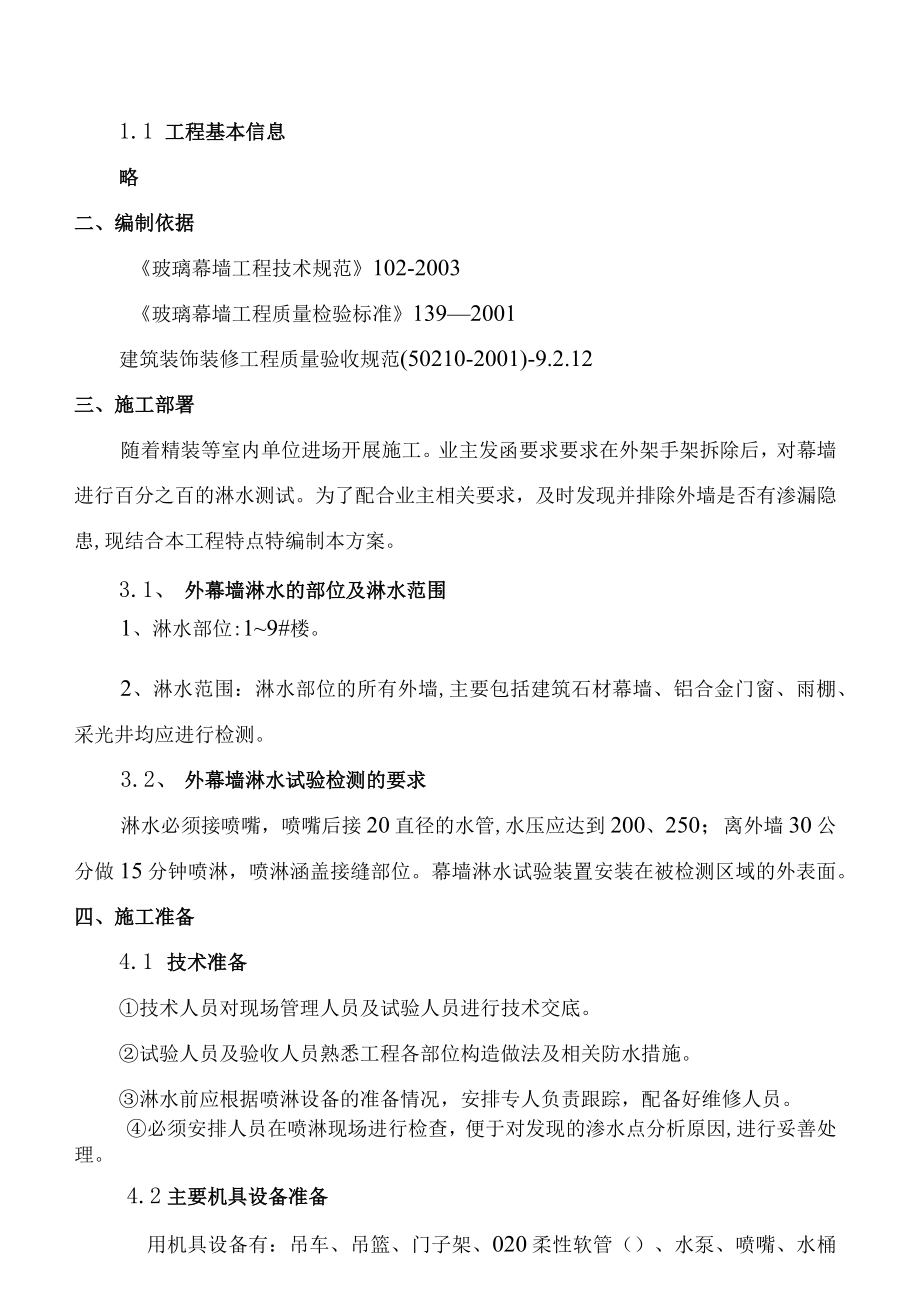

2、嘛误味指定书签。七、现场淋水示意图错误!未指定书签。八、淋水试验质量要求嘴误味指定书签。九、成品保护旄昔误味指定书签。9.1淋水用水错误!未指定书签。9.2外墙饰面砖及铝合金窗错误!未指定书签。十、环保管理措施嘴误味指定书签。H一、现场事故应急救援预案错误!未指定书签。1 1.1目的嘴误!未指定书签。2 1.2组织嘴误!未指定书签。11.3职责错误!未指定书签。1 1.4事故处理救援程序嘴误味指定书签。一、工程概况1.1 工程基本信息略二、编制依据玻璃幕墙工程技术规范102-2003玻璃幕墙工程质量检验标准1392001建筑装饰装修工程质量验收规范(50210-2001)-9.2.12三、施工
3、部署随着精装等室内单位进场开展施工。业主发函要求要求在外架手架拆除后，对幕墙进行百分之百的淋水测试。为了配合业主相关要求，及时发现并排除外墙是否有渗漏隐患,现结合本工程特点特编制本方案。3.1、 外幕墙淋水的部位及淋水范围1、淋水部位:19#楼。2、淋水范围：淋水部位的所有外墙,主要包括建筑石材幕墙、铝合金门窗、雨棚、采光井均应进行检测。3.2、 外幕墙淋水试验检测的要求淋水必须接喷嘴，喷嘴后接20直径的水管,水压应达到200、250；离外墙30公分做15分钟喷淋，喷淋涵盖接缝部位。幕墙淋水试验装置安装在被检测区域的外表面。四、施工准备4.1 技术准备技术人员对现场管理人员及试验人员进行技术交
4、底。试验人员及验收人员熟悉工程各部位构造做法及相关防水措施。淋水前应根据喷淋设备的准备情况，安排专人负责跟踪，配备好维修人员。必须安排人员在喷淋现场进行检查，便于对发现的渗水点分析原因,进行妥善处理。4.2主要机具设备准备用机具设备有：吊车、吊篮、门子架、020柔性软管（）、水泵、喷嘴、水桶等。4.3布置机具本工程19#楼幕墙高度将近60米，因此只能吊篮及35吨吊车作为操作平台，同时按照每3栋楼布置一台压力达到650的水泵,分别流水施工，水泵要连接控制阀及压力表。4.4劳动力组织及职责分工为了施工管理，我项目经理部成立了以项目经理为组长，生产经理、总工程师、质量总监为副组长的外墙淋水试验领导小
5、组，其机构组成、人员编制及责任分工如下：4. 5劳动力计划各分项工程施工人数配置情况见表式4.4:分项工程名称施工人数（人）外墙淋水（水电工）15外墙渗水点（修补工）10门窗工程（塞缝）10门窗工程（防水）5杂工10合计50五、淋水试验方法根据玻璃幕墙工程质量检验标准（139-2001）行标的有关幕墙现场淋水检测方法，同时参照建筑幕墙雨水渗漏性能检测方法（15228-94）和三性试验对雨水渗漏实际操作及判断依据等,提出如下现场淋水渗漏检测试验方法：1 .根据本工程的实际情况，我司建议采用现场的临时消防水作为现场淋水试验水源。2 .将幕墙淋水试验装置（见附图，按检验标准制作）安装在被检幕墙的外表
6、面处（吊篮上），每一检验区域喷淋面积1800*1800,使用4个喷嘴后连接软管，单个喷嘴喷淋直径为1060,四个喷嘴喷林面积为3.53mL淋水总量不小于14,喷嘴垂直于幕墙面。3 .喷淋装置将水均匀地喷向幕墙试件表面,形成连续水幕,淋水总流量不小于4（m2）,喷淋时间持续5,在室内观察有无渗漏现象发生。4 .喷嘴安装在支架上,框架用撑杆及被测幕墙连接,水管及喷嘴连接并引至水源。当水压不够时，采用增压泵增压。水流量采用压力表监测。六、试验步骤1、采用喷嘴（如25,型号为#6.030）控制阀和压力计。喷嘴处的水压至少达0.20.24喷水量不少于4m2-,喷水水嘴的距离幕墙面300,选择2层楼高,将
7、幕墙淋水装置安装在被检测的外表面。2、在室外距幕墙玻璃表面约300处。沿及幕墙表面垂直的方向对准待测接缝从上往下喷水,连续往复喷水5分钟。同时在室内侧人员观察任何有可能漏水部位检测是否漏水。如在5分钟未发现有任何漏水，则进行下一个待测部位检测。3、按照要求做好幕墙抗渗淋水试验记录。对有渗水现象的部位做好标识。如果无法确定漏水的确切位置，用干抹布擦干漏水,分析具体渗水部位,在室外至上而下地进行检查，并用防水胶带将非检查部位的接缝从室外侧进行密封，再喷水。直到所有接缝都能满足要求。七、现场淋水示意图幕墙淋水示意图八、淋水试验质量要求按单位工程统计的户均渗漏率不大于O.1处/户，则该楼栋可停止全面淋
8、水检验,各渗漏点整改完成后，自行进行淋水检查,直至单位工程无渗漏点。以项目经理为首，建立生产、监督相互制约的质量保证体系，做到事事有人管，环环有人抓。并建立以项目总工程师为首的工程质量监督检查小组,下设专职质检员，做到事前有交底,事后有验收。九、成品保护9.1淋水用水淋水试验所用的水源为施工消防用水,禁止使用钢管内壁已生锈产生“黄水”的施工消防用水，以免对外墙饰面砖、铝合金窗造成污染。9.2外墙饰面砖及铝合金窗1、淋水管不得直接采用钉子固定在饰面砖墙面，避免对墙体整体性造成破坏,应固定在阳台栏杆上面。2、工人在操作过程不得对已完成的铝合金门窗框及玻璃产生破坏。3、渗漏点修复整改过程应注意对外墙
9、饰面砖的保护，避免对渗漏点周围饰面砖产生破坏。十、环保管理措施外墙临水检验所用完的水源就近进行绿化浇灌，不得直接排入城市雨水井、污水井管道排走,不得对水资源造成浪费。附表：幕墙抗渗淋水试验记录幕墙抗渗淋水试验记录工程名称试验日期水压喷试人员检查人员参加人员序号检测情况检测结果无渗漏：渗漏：渗漏原因及改善建议改善结果1234567891O试验方法及要求：打好胶至少3天并在接缝处按设计要求做好防水处理后,使用直径为20的普通管装上喷嘴，喷嘴垂直于墙面并距离面0.53L01内，喷射5分钟,试验时在室内侧安排人员检查是否存在渗漏现象。喷射面积渗漏点数合格率结论：施工单位签字：监理单位签字：建设单位签字：
