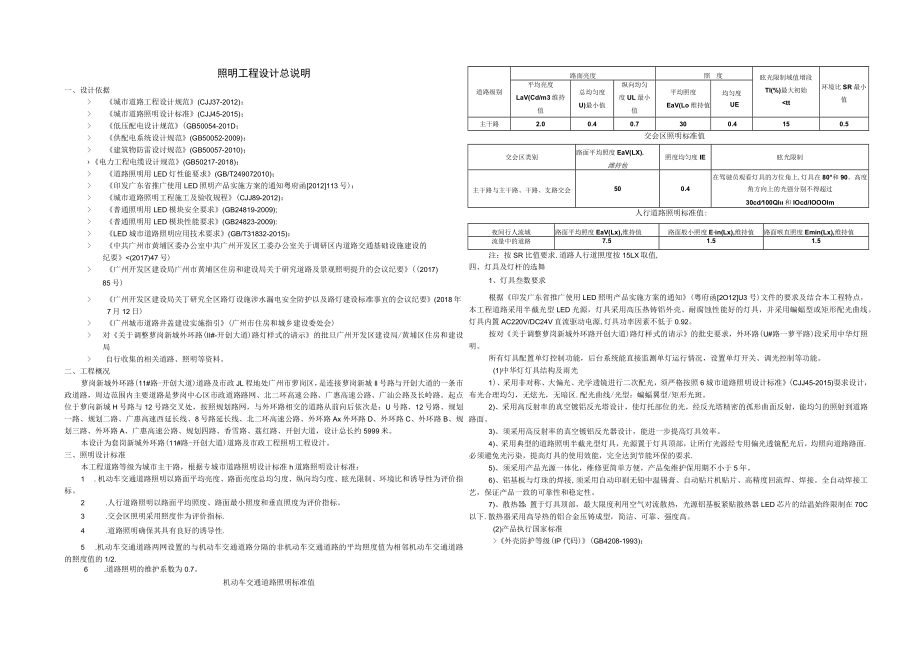

1、照明工程设计总说明一、设计依据 城市道路工程设计规范(CJJ37-2012)： 城市道路照明设计标准(CJJ45-2015)； 低压配电设计规范(GB50054-201D； 供配电系统设计规范(GB50052-2009)： 建筑物防雷设讨规范(GB50057-2010)；电力工程电缆设计规范(GB50217-2018)； 道路照明用LED灯性能要求(GB/T249072010)； 印发广东省推广使用LED照明产品实施方案的通知粤府函2012113号)： 城市道路照明工程施工及验收规程(CJJ89-2012)： 普通照明用LED模块安全要求(GB24819-2009); 普通照明用LED模块性能
2、要求(GB24823-2009): LED城市道路照明应用技术要求(GB/T31832-2015)： 中共广州市黄埔区委办公室中共广州开发区工委办公室关于调研区内道路交通基础设施建设的纪要 广州开发区建设局广州市黄埔区住房和建设局关于研究道路及景观照明提升的会议纪要(2017)85号) 广州开发区建设局关丁研究全区路灯设施涉水漏电安全防护以及路灯建设标准事宜的会议纪要(2018年7月12日) 广州城市道路井盖建设实施指引(广州市住房和城乡建设委处会) 对关于调整萝岗新城外环路(II#-开创大道)路灯样式的请示的批旦广州开发区建设局/黄埔区住房和建设局 自行收集的相关道路、照明等资料。二、工程概
3、况萝岗新城外环路(11#路-开创大道)道路及市政JL程地处广州市萝岗区，是连接萝岗新城Il号路与开创大道的一条市政道路，周边范围内主要道路是梦岗中心区市政道路路网、北二环高速公路、广惠高速公路、广汕公路及长岭路。起点位于萝向新城H号路与12号路交叉处，按照规划路网，与外环路相交的道路从前向后依次是：U号路、12号路、规划一路、规划二路、广惠高速西延长线、8号路延长线、北二环高速公路、外环路Ax外环路D、外环路C、外环路B、规划三路、外环路A、广惠高速公路、规划四路、香雪路、荔红路、开创大道，设计总长约5999米。本设计为套岗新城外环路(11#路-开创大道)道路及市政工程照明工程设汁。三、照明设
4、计标准本工程道路等级为城市主干路，根据专城市道路照明设计标准h道路照明设计标准：1 .机动车交通道路照明以路面平均亮度、路面亮度总均匀度、纵向均匀度、眩光限制、环境比和诱导性为评价指标。2 .人行道路照明以路面平均照度、路面最小照度和垂直照度为评价指标。3 .交会区照明采用照度作为评价指标.4 .道路照明确保其具有良好的诱导性.5 .机动车交通道路两网设置的与机动车交通道路分隔的非机动车交通道路的平均照度值为相邻机动车交通道路的照度值的1/2.6 .道路照明的维护系数为0.7。机动车交通道路照明标准值道路级别路面亮度照度眩光限制域值增段TI(%)最大初始外壳防护等级(IP代码)(GB4208-
5、1993)；一大投影面积（m）I0.2 80B灯具光源参数要求额定功率（R）80WLED功率(W)单珠功率WLORL印品牌OSRAM欧司朗、CREE科锐、LUMILEDS飞利浦进口原厂封装光源光效（加/W）120灯具额定光通量（1m）7840Lm灯具光效（ImZW）98净重（kg）W5.1外型尺寸（）0500最大投影面积（m）0.22、中华灯灯杆技术弁效要求灯杆采用带良好防护涂层的钢杆，灯杆内外应采用热镀锌防腐处理后，表面再进行彩色喷塑处理，防腐蚀年限不少于30年,并能低抗40米/秒风速。 灯高：15000,头部最大直径e410Omn1；主杆采用Q235315*5.0钢管； 弯鹘为Q23566
6、0*2.0钢管弯制而成； 头部为Q235钢板折弯后焊接成形,透光材料为PC材质： 用筒采用厚度为3.0的304不锈钢板焊接而成； 用筒装饰花板采用铝铸件； 灯罩为400500球形罩,材料为进口PMMA材质； 外露章固件均为304不锈钢制品： 灯体整体造型美观,焊缝饱满，光滑,强度好,饵接标准符合GB/T3323-2005; 灯体为钢结构,表面热镀锌后静电喷塑处理，热镀锌厚度不小于75um,要求表面光滑； 表面喷涂处理标准符合国标GB4054-83及行业标准GB1551-92,型粉采用知名品牌型粉。主杆颜色为高光白，底座囹筒颜色为色号PANToNE490U：成分（13PISPANTONEWaER
7、ed65.0：3ptsPAXOONEPro.BIUe15.0：4ptsPANTONEBlack20.0）O五、照明方式1、11井路萝平路段（1）外环路为双向八车道，单侧机动车道宽度为15米，新装中华灯中层灯具距地高为15米，采用13火形式，即8+4+1,底层8套、中层4套及顶层1套灯具光源功率均为701灯杆采用双侧对称布置方式，安装间距为45米，距离车行道边线1米。（2）道路柒化段及交汇口，新装中华灯中层灯具距地高为15米，采用13火形式，即8+4+1,底层8套、中层4套及顶层I套灯具光源功率均为80Io（3）为确保中华灯仃效照明（包括车行道和人行道减少绿树遮挡，中华灯必须设置在两个树池的中央
8、。2、萝平路开创大道段（1）外环路道路标准段单侧机动车道宽度为12米，为双向六车道，道路等级为城市主干路。灯具的布置采用双侧对称布置方式，采用双挑臂勺路灯（光源功率25W+60RLED灯），灯具的安装高度12+6米,机动车道车灯具光源功率为250W,安装高度为12米，挑臂长度为3米，灯具的仰角为6度；非机动车道及人行道灯具光源功率为60W,安装高度为6米，挑臂长度为L5米，灯杆间距35米，灯杆安装在机动车辆道两侧的绿化带中，距机动车辆道边线075米.本设计机动车道平均照度计算值为32.8Lx,计竟参数符合要求. 工业产品使用说明书总则(GB9969.1-1998)； 灯具一般安全要求与试验(G
9、B7000.1-2007)： 道路照明灯具安全要求idtIEC60598-2-3：2003)(GB7000.5-2005)； 电磁兼容限值谐波电流发射限值(设备每相输入电流W16A”(GB17625.1-2003)； 电气照明和类似设备的无线电骚扰特性的限值和测量方法(GB177432007)； 一般照明用设备电磁兼容抗扰度要求 城市道路照明设计标准(CJJ45-2015)； LED城市道路照明应用条件(GB/T318322015),(3)中华灯电气主要技术指标项目技术指标输入额定电压AC220V50Hz光通维持率3000h98%,6000h96%显色指数270额定相关色温(Q3000kLED
10、结温70配光方式采用非对称、大偏光、光学透镜进行二次配光配光曲线/光型蝙蝠翼型/矩形光斑防护等级21P65(所有生产产品在生产时均在水中作浸水检验)防触电保护类别【类灯体材料采用铝合金压铸成型，外表面静电喷塑处理。灯罩材料进口PMMA材明LED寿命50000小时光衰小于30%工作环境使用环境温度范用：YOC招5C；湿度：10%-95%安装方式LED功能性照明中华灯安装高度10m最大安装配管直径60nun(4)中华灯光源参数要求 70R灯具光源参数要求额定功率(雷)70WLED功率(W)单珠功率WLoWL印品牌OSRAM欧司朗、CREE科锐、LUMlLEDS飞利浦进IJ原厂封装光源光效(ImZW
11、)120灯具额定光通量(1m)6860Lm灯具光效(ImZW)98净重(kg)5.1外型尺寸(MiO0500中央管理系统并兼容运行。单灯控制服务器设置于路灯低压配电房内，采用基站通过4G网络传输至黄埔区路灯管理控制系统。中继及基站电源取自本路灯配电房04kV配出I可路,物联网终端控制器每个灯具内设置，电源由路灯供电电源提供。智越路灯前端系统拓扑图1、功能要求： 系统具番主干网络通畅保障机制，从管理中心到集中器、网络中继器等主干网络设备,通信异常时及时提限管理人员注意，确保主干网络畅通无阻： 设备间采用IP网络通信，基于IPV6技术，网络内提供尽可能多的连接，为未来智慈城市功能提供扩展的可能： MESH组网技术,设备间自组网,确保设备本身高可里地连接，可以连接除路灯以外的其它智慧城市感知设备： 高速通信网络：主干网络带宽300K以上，保
