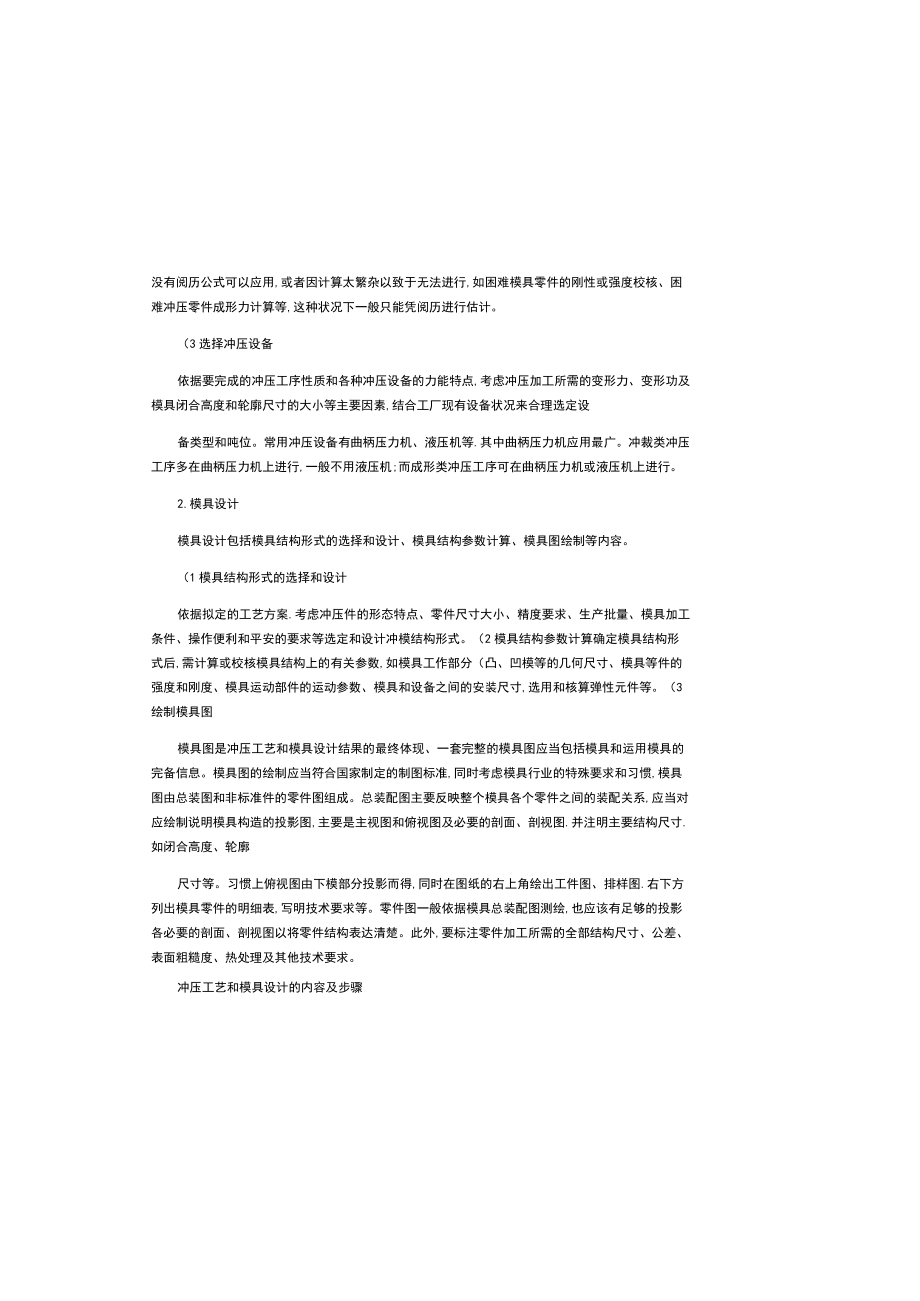

冲压工艺与模具设计的内容及步骤.docx_第1页
第1页 / 共4页

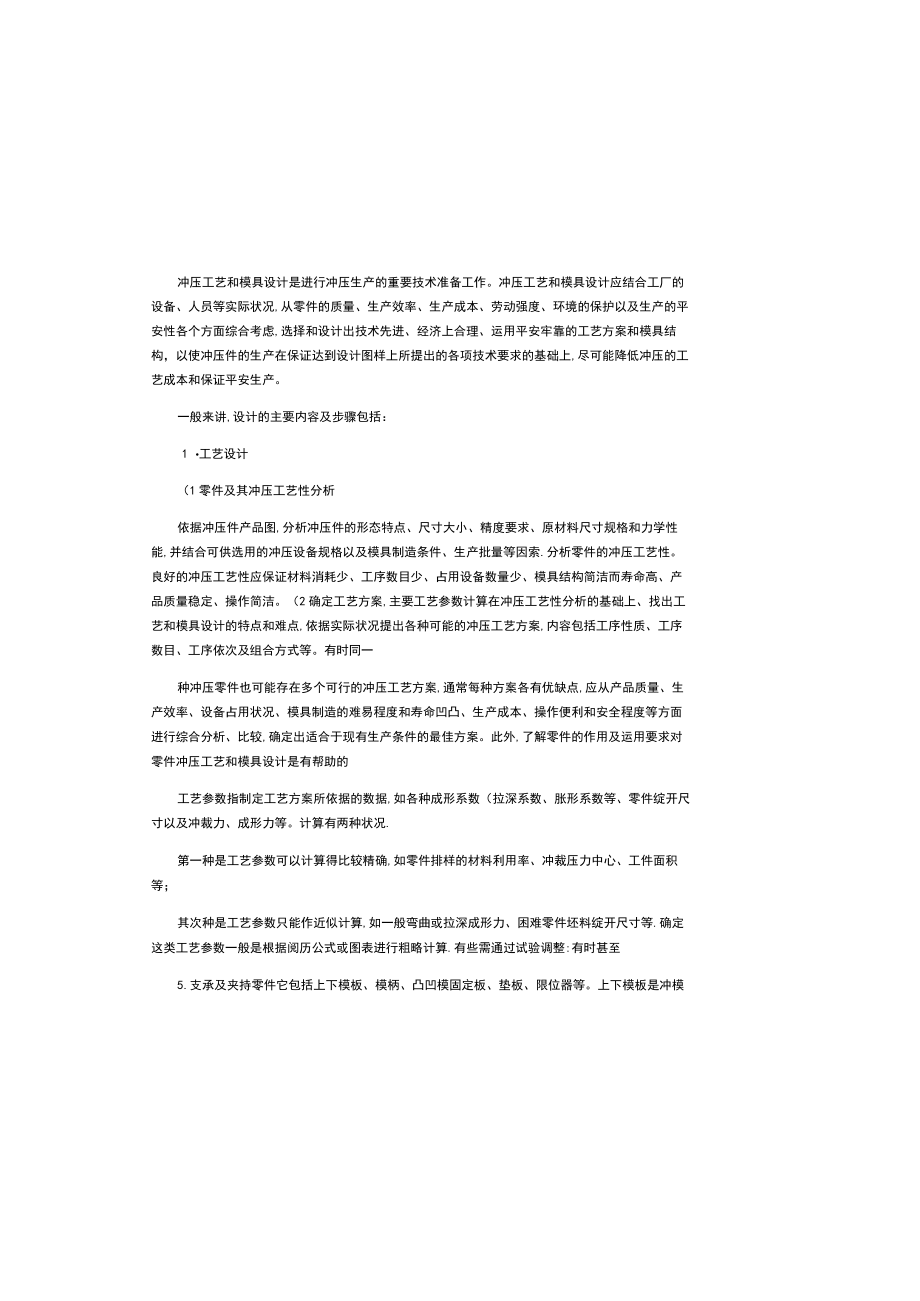

冲压工艺与模具设计的内容及步骤.docx_第2页
第2页 / 共4页

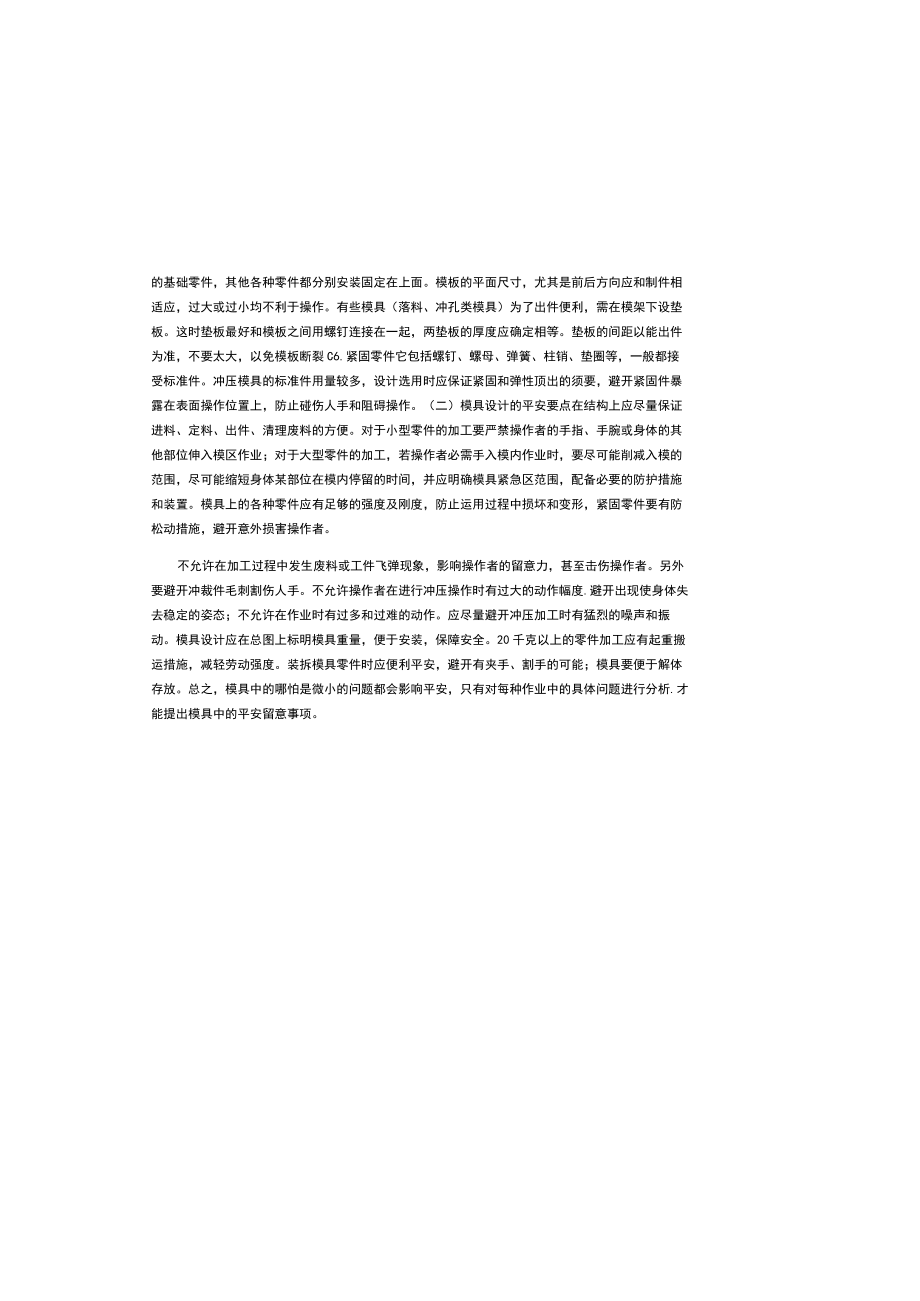

冲压工艺与模具设计的内容及步骤.docx_第3页
第3页 / 共4页
冲压工艺与模具设计的内容及步骤.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《冲压工艺与模具设计的内容及步骤.docx》由会员分享,可在线阅读,更多相关《冲压工艺与模具设计的内容及步骤.docx(4页珍藏版)》请在第壹文秘上搜索。

1、没有阅历公式可以应用,或者因计算太繁杂以致于无法进行,如困难模具零件的刚性或强度校核、困难冲压零件成形力计算等,这种状况下一般只能凭阅历进行估计。(3选择冲压设备依据要完成的冲压工序性质和各种冲压设备的力能特点,考虑冲压加工所需的变形力、变形功及模具闭合高度和轮廓尺寸的大小等主要因素,结合工厂现有设备状况来合理选定设备类型和吨位。常用冲压设备有曲柄压力机、液压机等.其中曲柄压力机应用最广。冲裁类冲压工序多在曲柄压力机上进行,一般不用液压机;而成形类冲压工序可在曲柄压力机或液压机上进行。2.模具设计模具设计包括模具结构形式的选择和设计、模具结构参数计算、模具图绘制等内容。(1模具结构形式的选择和

2、设计依据拟定的工艺方案.考虑冲压件的形态特点、零件尺寸大小、精度要求、生产批量、模具加工条件、操作便利和平安的要求等选定和设计冲模结构形式。(2模具结构参数计算确定模具结构形式后,需计算或校核模具结构上的有关参数,如模具工作部分(凸、凹模等的几何尺寸、模具等件的强度和刚度、模具运动部件的运动参数、模具和设备之间的安装尺寸,选用和核算弹性元件等。(3绘制模具图模具图是冲压工艺和模具设计结果的最终体现、一套完整的模具图应当包括模具和运用模具的完备信息。模具图的绘制应当符合国家制定的制图标准,同时考虑模具行业的特殊要求和习惯,模具图由总装图和非标准件的零件图组成。总装配图主要反映整个模具各个零件之间

3、的装配关系,应当对应绘制说明模具构造的投影图,主要是主视图和俯视图及必要的剖面、剖视图.并注明主要结构尺寸.如闭合高度、轮廓尺寸等。习惯上俯视图由下模部分投影而得,同时在图纸的右上角绘出工件图、排样图.右下方列出模具零件的明细表,写明技术要求等。零件图一般依据模具总装配图测绘,也应该有足够的投影各必要的剖面、剖视图以将零件结构表达清楚。此外,要标注零件加工所需的全部结构尺寸、公差、表面粗糙度、热处理及其他技术要求。冲压工艺和模具设计的内容及步骤冲压工艺和模具设计是进行冲压生产的重要技术准备工作。冲压工艺和模具设计应结合工厂的设备、人员等实际状况,从零件的质量、生产效率、生产成本、劳动强度、环境

4、的保护以及生产的平安性各个方面综合考虑,选择和设计出技术先进、经济上合理、运用平安牢靠的工艺方案和模具结构,以使冲压件的生产在保证达到设计图样上所提出的各项技术要求的基础上,尽可能降低冲压的工艺成本和保证平安生产。一般来讲,设计的主要内容及步骤包括:1 工艺设计(1零件及其冲压工艺性分析依据冲压件产品图,分析冲压件的形态特点、尺寸大小、精度要求、原材料尺寸规格和力学性能,并结合可供选用的冲压设备规格以及模具制造条件、生产批量等因索.分析零件的冲压工艺性。良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简洁而寿命高、产品质量稳定、操作简洁。(2确定工艺方案,主要工艺参数计算

5、在冲压工艺性分析的基础上、找出工艺和模具设计的特点和难点,依据实际状况提出各种可能的冲压工艺方案,内容包括工序性质、工序数目、工序依次及组合方式等。有时同一种冲压零件也可能存在多个可行的冲压工艺方案,通常每种方案各有优缺点,应从产品质量、生产效率、设备占用状况、模具制造的难易程度和寿命凹凸、生产成本、操作便利和安全程度等方面进行综合分析、比较,确定出适合于现有生产条件的最佳方案。此外,了解零件的作用及运用要求对零件冲压工艺和模具设计是有帮助的工艺参数指制定工艺方案所依据的数据,如各种成形系数(拉深系数、胀形系数等、零件绽开尺寸以及冲裁力、成形力等。计算有两种状况.第一种是工艺参数可以计算得比较

6、精确,如零件排样的材料利用率、冲裁压力中心、工件面积等;其次种是工艺参数只能作近似计算,如一般弯曲或拉深成形力、困难零件坯料绽开尺寸等.确定这类工艺参数一般是根据阅历公式或图表进行粗略计算.有些需通过试验调整:有时甚至5.支承及夹持零件它包括上下模板、模柄、凸凹模固定板、垫板、限位器等。上下模板是冲模的基础零件,其他各种零件都分别安装固定在上面。模板的平面尺寸,尤其是前后方向应和制件相适应,过大或过小均不利于操作。有些模具(落料、冲孔类模具)为了出件便利,需在模架下设垫板。这时垫板最好和模板之间用螺钉连接在一起,两垫板的厚度应确定相等。垫板的间距以能出件为准,不要太大,以免模板断裂C6.紧固零

7、件它包括螺钉、螺母、弹簧、柱销、垫圈等,一般都接受标准件。冲压模具的标准件用量较多,设计选用时应保证紧固和弹性顶出的须要,避开紧固件暴露在表面操作位置上,防止碰伤人手和阻碍操作。(二)模具设计的平安要点在结构上应尽量保证进料、定料、出件、清理废料的方便。对于小型零件的加工要严禁操作者的手指、手腕或身体的其他部位伸入模区作业;对于大型零件的加工,若操作者必需手入模内作业时,要尽可能削减入模的范围,尽可能缩短身体某部位在模内停留的时间,并应明确模具紧急区范围,配备必要的防护措施和装置。模具上的各种零件应有足够的强度及刚度,防止运用过程中损坏和变形,紧固零件要有防松动措施,避开意外损害操作者。不允许

8、在加工过程中发生废料或工件飞弹现象,影响操作者的留意力,甚至击伤操作者。另外要避开冲裁件毛刺割伤人手。不允许操作者在进行冲压操作时有过大的动作幅度.避开出现使身体失去稳定的姿态;不允许在作业时有过多和过难的动作。应尽量避开冲压加工时有猛烈的噪声和振动。模具设计应在总图上标明模具重量,便于安装,保障安全。20千克以上的零件加工应有起重搬运措施,减轻劳动强度。装拆模具零件时应便利平安,避开有夹手、割手的可能;模具要便于解体存放。总之,模具中的哪怕是微小的问题都会影响平安,只有对每种作业中的具体问题进行分析.才能提出模具中的平安留意事项。对于一个完整的生产过程,冲压工艺和模具设计是密不行分的,二者相

9、互联系,相互影响,因此前述督可能须要交叉、反兔进行。若方案有变更,则需重新进行设计计算。3.编写工艺文件及设计计算说明书为了规范生产,加强管理,每一种冲压产品的生产需写相应的工艺文件(如工序卡片o对零件冲压工艺和模具设计应编写设计计算说明书.以供日后查阅。设计计算说明书应当包括冲压件的工艺分析以及模具设计的主要内容。冲压模具是冲压加工的主要工艺装备.冲压制件就是靠上、下模具的相对运动来完成的。加工时由于上、下模具之间不断地分合、假如操作工人的手指不断进入或停留在模具闭合区,便会对其人身平安带来严峻威逼(一模具的主要零件、作用及平安要求1 .工作零件凸凹模是干脆使坯料成形的工作零件,因此,它是模

10、具上的关键零件。凸凹模不但精密而且困难,它应满足如下要求:(1应有足够的强度.不能在冲压过程中断裂或破坏:(2对其材料及热处理应有适当要求,防止硬度太高而脆裂。2 .定位零件定位零件是确定坯件安装位置的零件,有定位销(板、挡料销(板、导正销、导料板、定距侧刀、侧压器等。设计定位零件时应考虑操作便利,不应有过定位.位置要便于视察.最好接受前推定位、外廓定位和导正销定位等。3 .压料、卸料及出料零件压料零件有压边圈、压料板等C压边圈可对拉延坯料加压边力.从而防止坯料在切向压力的作用下拱起而形成皱褶。压料板的作用是防止坯料移动和弹跳。顶出器、卸料板的作用是便于出件和清理废料。它们由弹簧、椽胶和设备上的气垫推杆支撑,可上下运动,顶出件设计时应具有足够的顶出力,运动要有限位。卸料板应尽量缩小闭合区域或在操作位置上铳出空手槽。暴露的卸料板的四周应设有防护板,防止手指伸入或异物进入.外露表面棱角应倒钝。4,导向零件导柱和导套是应用最广泛的一种导向零件。其作用是保证凸凹模在冲压工作时有精确的协作间隙。因此,导柱、导套的间隙应小于冲裁间隙C导柱设在下模座.要保证在冲程下死点时,导柱的上端面在上模板顶面以上最少5至10毫米。导柱应支配在远离模块和压料板的部位,使操作者的手臂不用越过导柱送取料。
