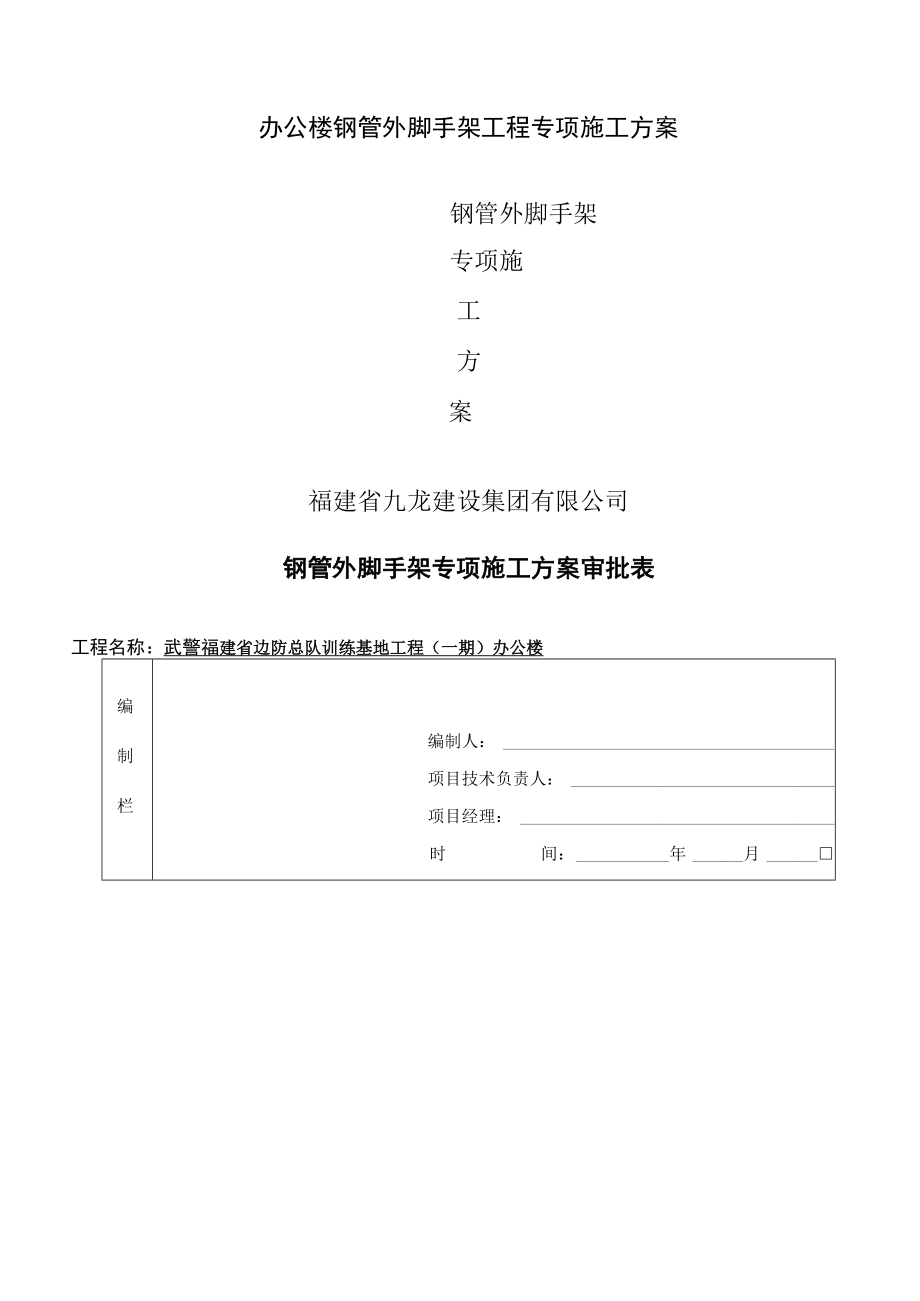

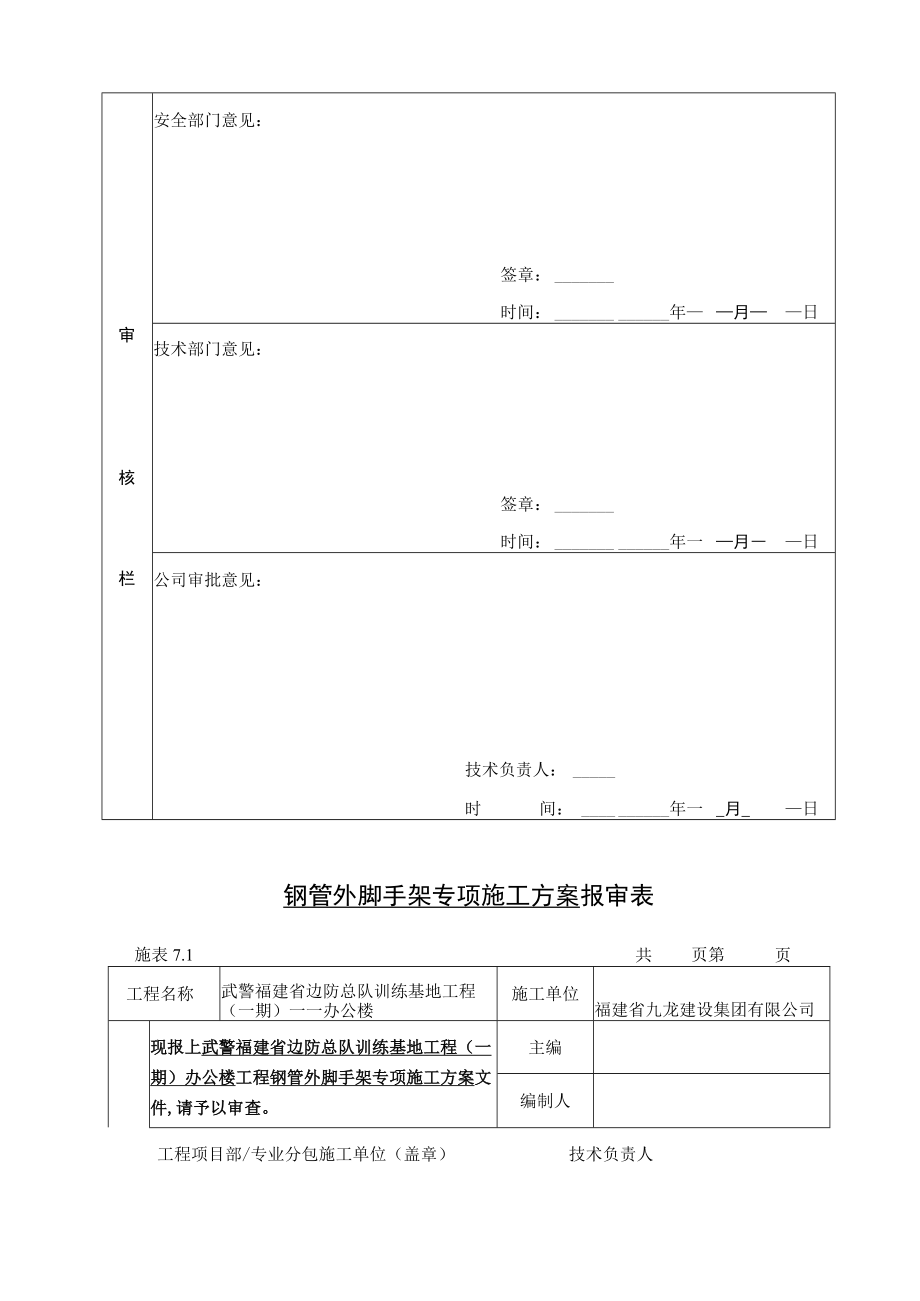

1、办公楼钢管外脚手架工程专项施工方案钢管外脚手架专项施工方案福建省九龙建设集团有限公司钢管外脚手架专项施工方案审批表工程名称：武警福建省边防总队训练基地工程（一期）办公楼编制栏编制人：项目技术负责人：项目经理：时间：年月安全部门意见：签章：时间：年月日审技术部门意见：核签章：时间：年一月日栏公司审批意见：技术负责人：时间：年一_月_日钢管外脚手架专项施工方案报审表工程名称武警福建省边防总队训练基地工程（一期）一一办公楼施工单位福建省九龙建设集团有限公司现报上武警福建省边防总队训练基地工程（一期）办公楼工程钢管外脚手架专项施工方案文件,请予以审查。主编编制人施表7.1页第共页工程项目部/专业分包施

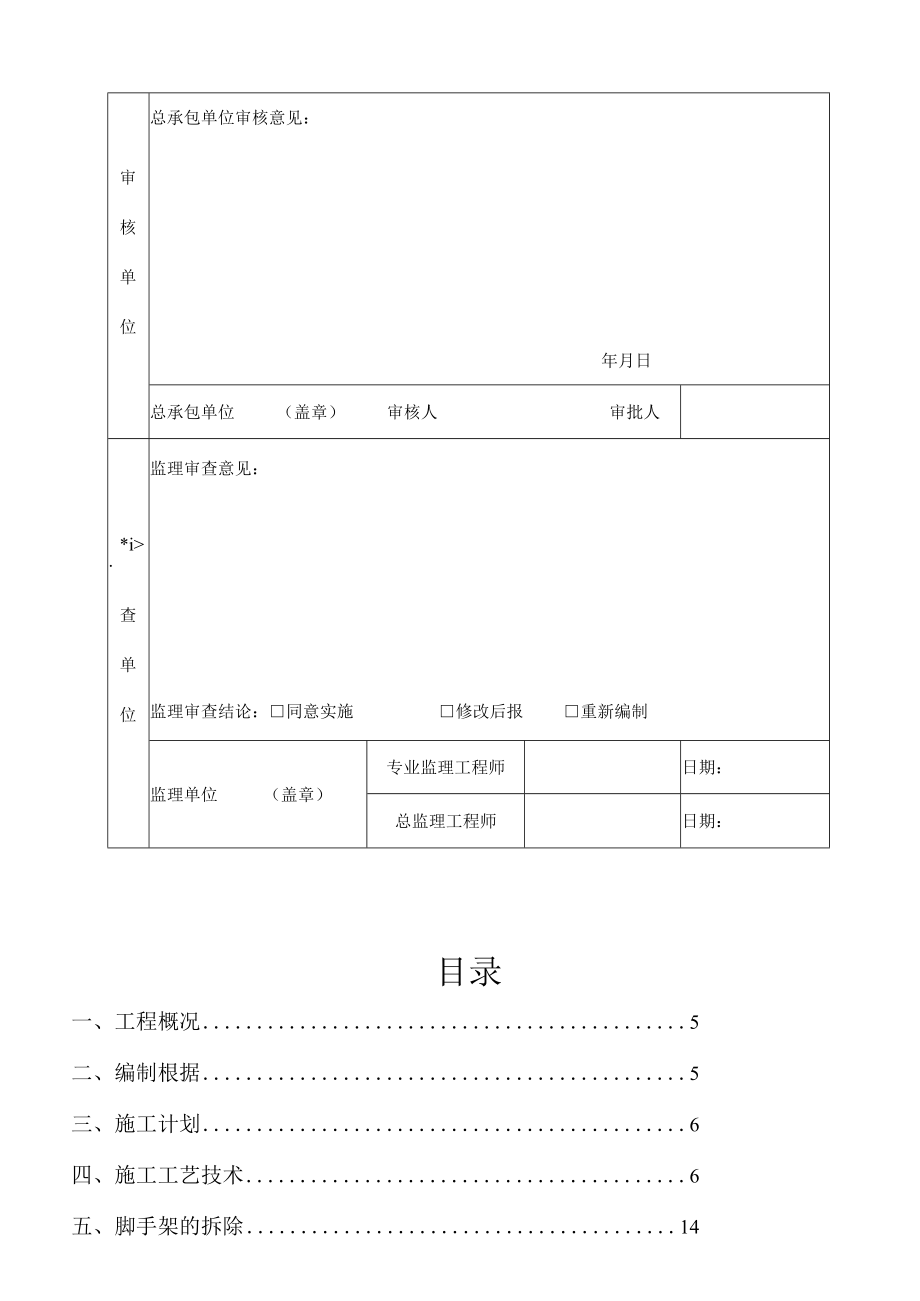

2、工单位（盖章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人*i查单位监理审查意见：监理审查结论：同意实施修改后报重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：目录一、工程概况5二、编制根据5三、施工计划6四、施工工艺技术6五、脚手架的拆除14六、脚手架搭设使用的安全管理15七、脚手架的防雷措施16八、落地式脚手架的计算17九、型钢悬挑式脚手架的计算27十、型钢悬挑转料平台36一、工程概况工程名称：武警福建省边防总队训练基地工程（一期）-办公楼建设单位：武警福建省边防总队后勤部监理单位：厦门长实建设有限公司施工单位：福建省九龙建设集团有限公司施工地点
3、：福州市连江县潘渡乡陀市村结构形式：框架/剪力墙层数：地下1层、地上7层建筑面积：地下面积:2222.15m2,地上面积：8113.95m2,建筑总高度：30.75m二、编制根据：2.1. 有关法律法规：建筑法，安全生产法，建筑工程安全生产管理条例，安全生产事故报告与调查处理条例等。2.2. 设计图纸2.3. 建筑施工扣件式钢管脚手架安全技术规范JGJl30-20112.4. 建筑结构荷载规范GB50009-20122.5. 建筑地基基础设计规范(GB50007-2011)2.6. 碎结构设计规范(GB50010-2010)2.7. 钢结构设计规范(GB50017-2011)2.9. 闽建科(
4、2004)19号建筑施工悬挑式脚手架安全技术若干规定2.10. 闽建建函(2007)52号省直监工程建筑施工转料平台安全技术若干规定2.11. 闽建建201523号关于加强建筑施工安全生产工作有关事项的通知三.施工计划：外架材料及结构形式：根据办公楼的建筑檐高、层高及裙楼布局，采取的外脚手架方案如下：地下部格外墙使用落地式钢管脚手架搭设，脚手架在地下室外墙防水施工完成，地下室外墙侧回填土回填之前拆除；自地下室顶板起至五层楼板面(标高16.200),高度16.2M,使用双排单立杆落地脚手架,步高按1.8m(首步2.0m),架宽0.8m,立杆纵向间距1.4m；落地脚手架的搭设如靠近后浇带的部位，应
5、在楼层上增设斜撑进行卸荷，减少脚手架对后浇带悬挑端的荷载；悬挑脚手架从5层楼面(标高16.200）开始搭设，悬挑高度19.5m。悬挑脚手架步高按L8m（首步1.5m）,架宽0.8m,立杆纵向间距1.4m；架体搭设11步（19.5m高）；整个外架在施工主体时仅作业层满铺脚手板；同时施工的操作层数不得大于两层。落地架直接以地下室顶板碎楼板面为基础。悬挑架在楼板面上悬挑16#工字钢）、钢丝绳斜拉做挑架基础。（架体计算附后）。外架搭拆顺序：主体施工阶段搭设按自下而上的施工顺序进行外架的安装，分层分步安装并及时分段进行验收，以保证满足施工的要求。四.施工工艺技术：4.1技术参数：1 .钢管：钢管规格应使
6、用48.3X3.6钢管，考虑市场上钢管的实际壁厚，设计计算按48X3.0mm取值，钢管应符合现行国家标准直缝电焊钢管（GB/T13793）或者低压流体输送用焊接钢管（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢规定。钢管表面应平直光滑，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管，并须涂有防锈漆。所使用的钢管务必规格统一。2 .扣件：使用可锻铸铁制造的标准扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定。扣件的附件（T形螺栓、螺母、垫圈）使用材料符合碳素结构钢（GB/T700）中Q235A级钢的规定，扣件
7、不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，扣件务必有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处的最小距离要很多于5mm,必要时进行抗滑扭试验。所有扣件，螺栓等零配件务必规格统一。3 .悬挑梁：使用16#工字钢，其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级的钢的规定。4 .钢丝绳：使用6X19/中16钢丝绳。5 .钢脚手板：使用IOOOmnIX75Omm钢筋网片，钢筋间距，纵向中8250,横向中650。6 .安全网：选用合格的规格为ML1.8X6的阻燃型的密目式安全网，应符合安全网（GB5725-2009）要求。7 .木跳板：4
8、000X200X50mm木跳板4.2.工艺流程：立杆放样-（悬挑架：悬挑杆放样-预埋锚筋一安装工字钢平挑杆一-）安装底层立杆一-安装第一步小横杆一-在小横杆上安装大横杆一-安装临时斜撑杆一一立杆接长一一安装第二步小横杆一一第二步大横杆一一安装剪刀撑一-铺钢脚手板一-挂安全封闭围网一-安装连墙杆（悬挑杆安装斜拉钢丝绳）-重复循环上述过程直至搭设高度。4.3.技术措施：a）架体参数：落地式外脚手架立杆纵向间距1.4m,横向间距0.8m,步距1.8m（底层第一步步距为2.0m）,连墙件使用2步2跨，竖向间距3.9m,水平间距2.8m设一道48.3x3.6钢管作为连墙杆；悬挑式外脚手架立杆纵向间距1.
9、4m,横向间距0.8m,步距1.8m（底层第一步步距为1.5m）,连墙件按竖向间距3.9m,水平间距2.8m设一道48.3x3.6钢管作为连墙杆。b）材料工具准备：架子搭设前，对工具、钢管、扣件、钢脚手板、木跳板、安全网等进行验收检查，合格材料方能投入使用。c）基础设置：地下室落地式外脚手架的立杆搭设在地下室底板碎板面上，每根立杆底部应设置底座或者4000X200X50m木跳板，同时，立杆基础应做好排水措施；地下室顶板至裙楼楼面的落地式外脚手架的立杆搭设在地下室顶板碎面上，每根立杆底部应设置底座或者4000X200X5Omm木跳板，同时，立杆基础应做好排水措施。d）悬挑架支座：锚筋预埋，在悬挑
10、梁对应的碎楼板结构内预埋U型18锚筋，高度300mm,宽度130mm,预埋材料使用18一级钢。一道设置在离外墙0.20m处，另两道设置在离外墙面L95m与2.3m处。预埋使用U型18钢筋在浇筑税前在确定位置与板筋焊接，两边分别锚入板内一个锚固长度，端部弯钩，平直度不小于30Omnb在U形筋中心点50Onnn范围内附加板面钢筋cP8180钢筋网进行加强。e）悬挑梁安装：按间距L4m设置16#工字钢悬挑梁，16#工字钢总长4M,伸入楼层2.5m,挑出楼板边1.5m。局部因楼层挑空、外墙构造、外墙转角等外挑长度大于1.5m的应保证板内的工字钢长度很多于悬挑段的1.5倍长度。局部转角悬挑梁可预埋在钢筋
11、碎柱内45度位置，若由于悬挑梁的交叉可能影响其伸入楼层的固端长度，应在脚手架内立杆处的工字钢悬挑梁内端增设中16内斜拉钢丝绳加固措施。伸入楼层段的悬挑梁使用楔形铁片将预埋的钢筋箍空隙楔紧。同时为提高安全系数，在上一层梁板浇筑时预埋18吊环，在碎浇筑完成3天后，在悬挑梁外端设一道16钢丝绳斜拉到上一层梁的吊环上，悬挑端安立杆部位用中18钢筋焊限位点。f）立杆安装：考虑外墙线条施工需要，内立杆距离外墙面35Omnb先立里排立杆，外立杆距内立杆800mm。立杆套在立限位钢筋上。关于每排立杆先立两端头的立杆，再立中间的一根立杆，当互相对齐后，立中间部分的各立杆。立杆要求垂直，立杆垂直度同意偏差务必小于
12、高度的1/300,里、外两立杆连线应与墙面垂直。构架底部应设置纵向与横向扫地杆，距悬挑梁距离在高度20Onlnl以内设通长的扫地杆。横向扫地杆设置在紧靠纵向扫地杆下方的立杆上，首部架纵向水平杆步距不得大于L4M,相邻立杆的接头不设置在同一步高内，错开距离不小于1800mmog）安装横杆：立杆竖好后，根据步高安装小横杆、大横杆。大横杆设置在立柱的内侧，小横杆设置于大横杆之上，并使用十字扣件与立杆相扣。大横杆使用扣件搭接，内外大横杆接头不设在同跨内，错开150Omm以上。h）安装剪刀撑：脚手架外侧立面沿整个长度与高度上设置连续剪刀撑，每道剪刀撑跨立杆57根，宽度不小于4跨，最小距离不得小于6M,与
13、地面成4560角，所用扣件一律使用旋转扣件并扣在立杆上，剪刀撑接长时使用三个扣件接长，搭接长度很多于1M,接长处末端距扣件距离很多于IOOmmoi）安装钢脚手板：在施工操作面上满铺钢脚手板网片，每片钢脚手板下的支承小横杆应很多于3道，铺设好后用16#铁线扎牢。j）安装踢脚板及围网：架外立杆内侧安装18Omnl高的钢脚手板做踢脚板。密目式安全网宜设置在脚手架外立杆的内侧，并顺环扣逐个与架体绑扎牢固。k）连墙杆安装：连墙杆靠近立杆、横杆交叉节点设置，距该节点不大于250mm；按竖向间距3.9M,水平间距2.8M设置1个连墙杆；使用在结构碎上预埋短钢管，短钢管锚入碎长度不小于200mm,连墙杆通过扣
14、件与该预埋短钢管形成刚性连接。在预埋短钢管的结构砂浇筑3天以后安装连墙杆，在脚手架使用期间严禁拆除连墙杆。连墙杆应与墙面垂直，不准向上倾斜，向下倾斜角度不得大于15。1）扣件安装要求：扣件螺栓要松紧适度，拧的不紧容易使杆件滑脱，拧的太紧会使螺杆滑丝，要求扣件扭力距操纵在40-60N.mo扣件在使用过程中，应经常检查扣件是否松动，发现松动应及时紧固。m）脚手架在搭设时，应高出施工层很多于1.2m。n）架体底层的脚手板务必铺设牢靠严密，且应用脚手板及密目式安全网双层兜底。0）在每一个作业层架体外立杆内侧应设置上下两道防护栏杆与挡脚板，上道栏杆高度为1.2M,下道栏杆高度为0.6M,挡脚板高度为0.
15、18M,塔吊处或者其它开口的位置应密封严实。P）操作层钢脚手板应铺满，铺稳，材质符合要求，不得有探头板。q）铺设钢脚手板时，应将两端与横向水平杆可靠固定，严防倾覆与滑动，可使用对接平铺，也可使用搭接铺设。r）人行斜道宽度1M,坡道1:3,栏杆高度1.2M。拐弯处设置宽度LOM的平台,斜道脚手板上每隔30Omm设置防滑条，防滑条宽度25mm。施工现场暂时停工时，应采取相应的安全防护措施。4. 4.构造要求：4.1.1.1 水平杆、横向水平杆、脚手板4.1.1.2 1.1纵向水平杆的构造应符合下列规定：1纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2纵向水平杆接长应使用对接扣件连接或者搭接。并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或者同跨内；不一致步或者不一致跨两个相邻接头在水平方向错开的距离不应
