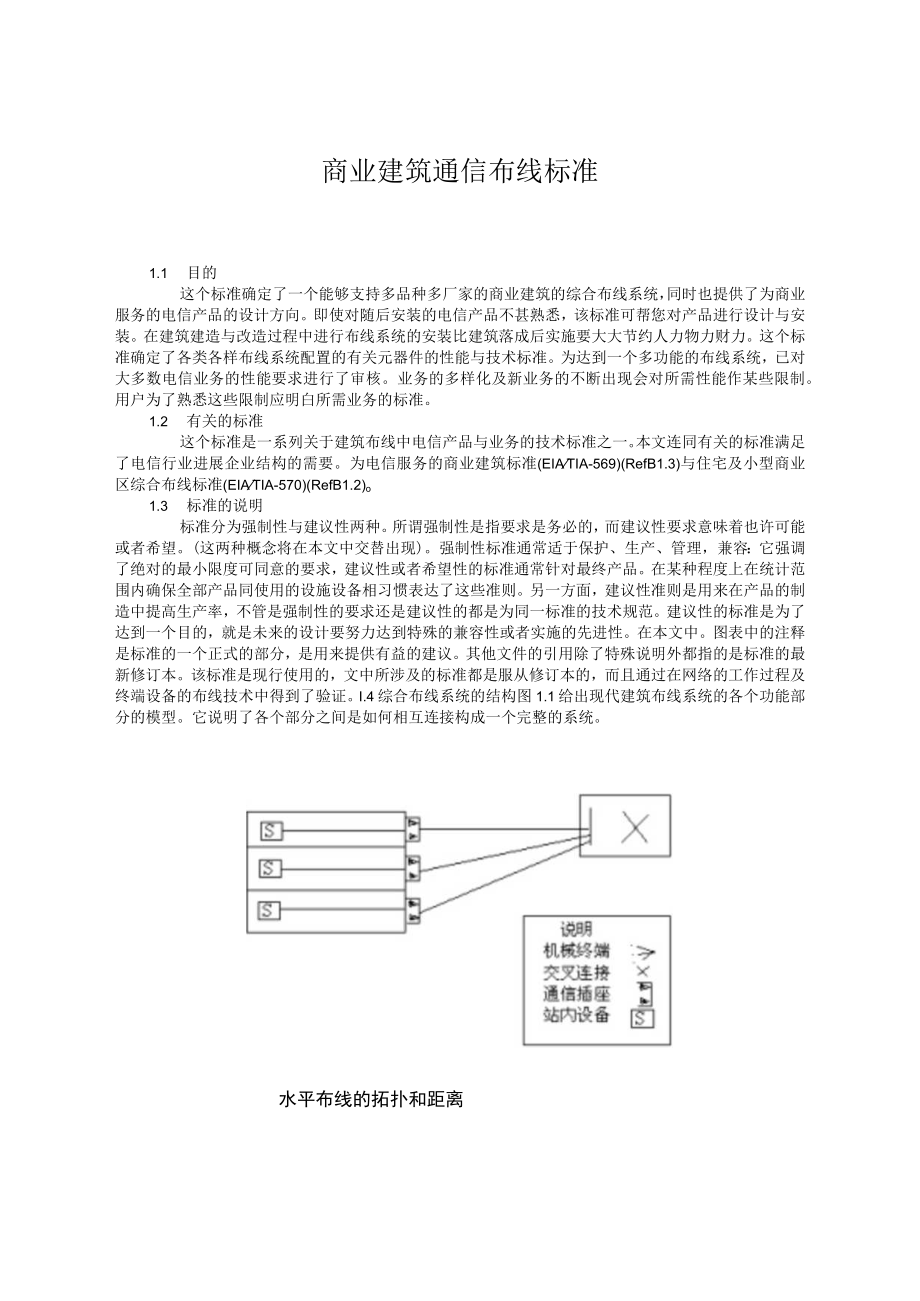

1、商业建筑通信布线标准1.1 目的这个标准确定了一个能够支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方向。即使对随后安装的电信产品不甚熟悉，该标准可帮您对产品进行设计与安装。在建筑建造与改造过程中进行布线系统的安装比建筑落成后实施要大大节约人力物力财力。这个标准确定了各类各样布线系统配置的有关元器件的性能与技术标准。为达到一个多功能的布线系统，已对大多数电信业务的性能要求进行了审核。业务的多样化及新业务的不断出现会对所需性能作某些限制。用户为了熟悉这些限制应明白所需业务的标准。1.2 有关的标准这个标准是一系列关于建筑布线中电信产品与业务的技术标准之一。本文连
2、同有关的标准满足了电信行业进展企业结构的需要。为电信服务的商业建筑标准(EIATIA-569)(RefB1.3)与住宅及小型商业区综合布线标准(EIATIA-570)(RefB1.2)o1.3 标准的说明标准分为强制性与建议性两种。所谓强制性是指要求是务必的，而建议性要求意味着也许可能或者希望。(这两种概念将在本文中交替出现)。强制性标准通常适于保护、生产、管理，兼容：它强调了绝对的最小限度可同意的要求，建议性或者希望性的标准通常针对最终产品。在某种程度上在统计范围内确保全部产品同使用的设施设备相习惯表达了这些准则。另一方面，建议性准则是用来在产品的制造中提高生产率，不管是强制性的要求还是建议

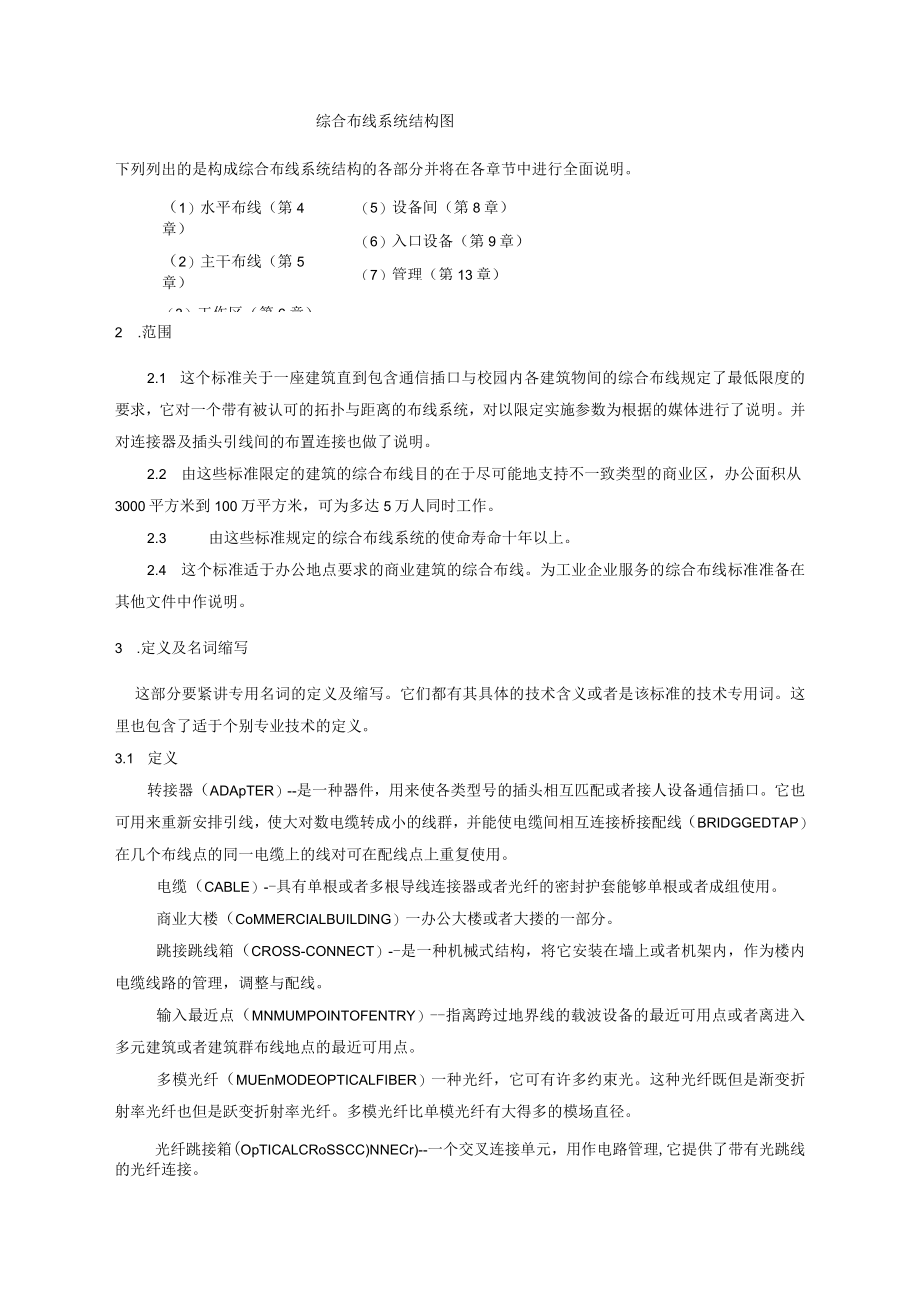

3、性的都是为同一标准的技术规范。建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或者实施的先进性。在本文中。图表中的注释是标准的一个正式的部分，是用来提供有益的建议。其他文件的引用除了特殊说明外都指的是标准的最新修订本。该标准是现行使用的，文中所涉及的标准都是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到了验证。I.4综合布线系统的结构图1.1给出现代建筑布线系统的各个功能部分的模型。它说明了各个部分之间是如何相互连接构成一个完整的系统。水平布线的拓扑和距离综合布线系统结构图下列列出的是构成综合布线系统结构的各部分并将在各章节中进行全面说明。（1）水平布线（
4、第4章）（2）主干布线（第5章）（3）工作区（第6章）（4）设备（第7章）（5）设备间（第8章）（6）入口设备（第9章）（7）管理（第13章）2 .范围2.1 这个标准关于一座建筑直到包含通信插口与校园内各建筑物间的综合布线规定了最低限度的要求，它对一个带有被认可的拓扑与距离的布线系统，对以限定实施参数为根据的媒体进行了说明。并对连接器及插头引线间的布置连接也做了说明。2.2 由这些标准限定的建筑的综合布线目的在于尽可能地支持不一致类型的商业区，办公面积从3000平方米到100万平方米，可为多达5万人同时工作。2.3 由这些标准规定的综合布线系统的使命寿命十年以上。2.4 这个标准适于办公地点
5、要求的商业建筑的综合布线。为工业企业服务的综合布线标准准备在其他文件中作说明。3 .定义及名词缩写这部分要紧讲专用名词的定义及缩写。它们都有其具体的技术含义或者是该标准的技术专用词。这里也包含了适于个别专业技术的定义。3.1 定义转接器（ADApTER）-是一种器件，用来使各类型号的插头相互匹配或者接人设备通信插口。它也可用来重新安排引线，使大对数电缆转成小的线群，并能使电缆间相互连接桥接配线（BRIDGGEDTAP）在几个布线点的同一电缆上的线对可在配线点上重复使用。电缆（CABLE）-具有单根或者多根导线连接器或者光纤的密封护套能够单根或者成组使用。商业大楼（CoMMERCIALBUILD
6、lNG）一办公大楼或者大搂的一部分。跳接跳线箱（CROSS-CONNECT）-是一种机械式结构，将它安装在墙上或者机架内，作为楼内电缆线路的管理，调整与配线。输入最近点（MNMUMPOINTOFENTRY）-指离跨过地界线的载波设备的最近可用点或者离进入多元建筑或者建筑群布线地点的最近可用点。多模光纤（MUEnMODEOPTICALFIBER）一种光纤，它可有许多约束光。这种光纤既但是渐变折射率光纤也但是跃变折射率光纤。多模光纤比单模光纤有大得多的模场直径。光纤跳接箱(OpTICALCRoSSCC)NNECr)-一个交叉连接单元，用作电路管理,它提供了带有光跳线的光纤连接。光纤互连(OPTIC

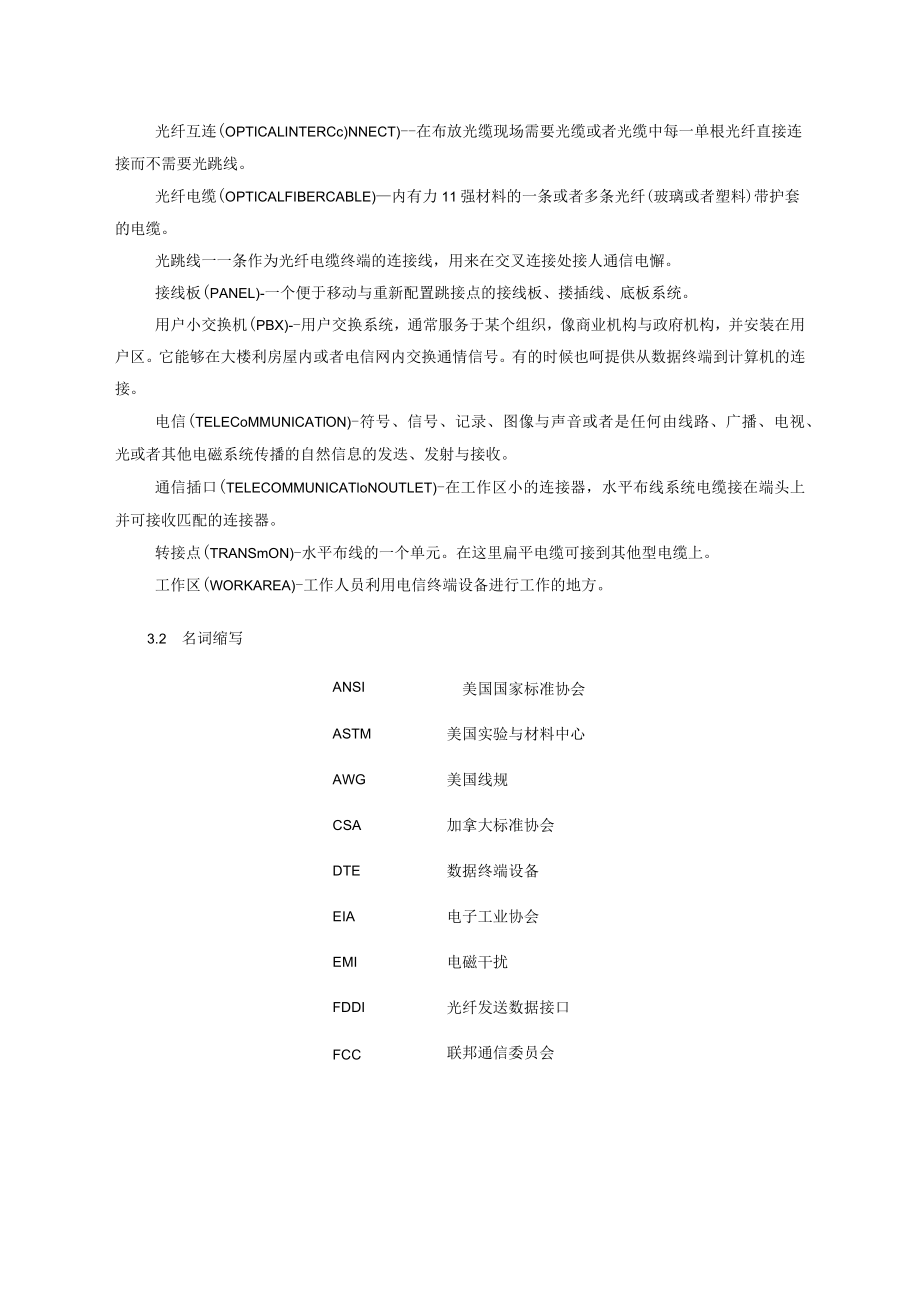

7、ALINTERCc)NNECT)-在布放光缆现场需要光缆或者光缆中每一单根光纤直接连接而不需要光跳线。光纤电缆(OPTICALFIBERCABLE)内有力11强材料的一条或者多条光纤(玻璃或者塑料)带护套的电缆。光跳线一一条作为光纤电缆终端的连接线，用来在交叉连接处接人通信电懈。接线板(PANEL)-一个便于移动与重新配置跳接点的接线板、搂插线、底板系统。用户小交换机(PBX)-用户交换系统，通常服务于某个组织，像商业机构与政府机构，并安装在用户区。它能够在大楼利房屋内或者电信网内交换通情信号。有的时候也呵提供从数据终端到计算机的连接。电信(TELECoMMUNICATlON)-符号、信号、记
8、录、图像与声音或者是任何由线路、广播、电视、光或者其他电磁系统传播的自然信息的发迭、发射与接收。通信插口(TELECOMMUNICATloNOUTLET)-在工作区小的连接器，水平布线系统电缆接在端头上并可接收匹配的连接器。转接点(TRANSmON)-水平布线的一个单元。在这里扁平电缆可接到其他型电缆上。工作区(WORKAREA)-工作人员利用电信终端设备进行工作的地方。3.2 名词缩写ANSI美国国家标准协会ASTM美国实验与材料中心AWG美国线规CSA加拿大标准协会DTE数据终端设备EIA电子工业协会EMI电磁干扰FDDI光纤发送数据接口FCC联邦通信委员会IC中间交叉连接ICEA绝缘电缆
9、工程协会IEC国际电工技术委员会IEEE电气与电子工程师学会ISDN综合业务数字网ISO国际标准化组织LAN局域网MC主跳接箱NEC国家电气标准NEMA国家电气制造商协会NEXT近端串扰PBX用户小交换机STP屏蔽双绞线TC管理区TIA电信工业协会UL保险研究会UTP无屏蔽双绞线4 .水平布线4.1 概述水平布线是综合布线结构的一部分，它从工作区的信息插口一直到管理区，内有工作区的管理区，水平电缆的终端利跳线架。注：用水一词是因该布线系统非常典型，都是沿大楼的地板与顶棚布线的。完成水平布线的设计后，就要考虑下列的日常业务与系统（所列并不完全）。（1）语音通信业务（2）室内交换设备（3）数据通信
10、（4）局域网为了满足当今电信的需求水平布线应便于保护与改进，习惯新的设备与业务变化。水平布线需要有大量的用于大楼的专用电缆。当大楼落成后水平布线比主干布线困难得多。水平缆线的类型与设计的选择关于大楼布线的设计来说就相当重要了。为避免与减少因需求变化带来水平布线的变动，应考虑水平布线应用的广泛性。同时还要考虑水平布线离电气设备多远会造成高强度的电磁干扰。大楼内的机械设备如发电机与变压器与工作区的狂印设备都属于这类电气设备。4.2 拓扑水平布线如图所示是星型拓扑结构每个工作区的信息插座都要与管理区相连。水平布线是同一类型电缆的不一致形式的转接点。注1：为形成“母线“与“环状”拓扑，设备间的布线被认
11、为是主干布线的一部分，在5.2.3中将讨论相邻管理区的直接连接。注2：些网络与业务在水平布线的信息插座处需要电子器件(如，阻抗匹配器件)。这些电子器件不能作为水平布线的一部分安装。假如需要，它们只能接在插座外部，起到水平线的作用。4.3 水平距离图中与媒体间最大的水平距离为90m。电缆长度等于设备媒体终端到工作区插座的电缆长度。注：从插座到工作区同意有另外3m的距离。跳接箱的跳线与插接线的长度限制在第12章的说明内。水平布饯的拓扑和距离4.4 电缆识别在水平布线系统中有四种类型的电缆：1. (UTP)四对IoOQ无屏蔽双绞线电缆(10.2.1)2. (STP)两对150Q有屏蔽双绞线电缆(10
12、.2.2)O3. 50Q同轴电缆(10.2.4)。4. 62.5/125m光纤电缆(10.2.4)。对1,2,3型电缆的有关硬件的使用特点及交叉连接将在第10.11.2中说明，光缆的使用特点在第10章中说明。光缆的有关硬件及交叉连接还待研究。混合电缆，指在同一护套下有一种以上的上述电缆，假如符合10.2中的要求，就能用于水平布线。注意标有这些名称的电缆不一定符合技术标准。注：为了更多地熟悉这方面的知识附录A2对通信中使用的其他水平布线电缆作了简要介绍。这些电缆像其他电缆一样,有其特殊的作用,但它们不包含在本标准的要求范围内.4.5 媒体选择该标准使我们认识到商业大楼内语音与数据通信的重要性。关
13、于每个专门的工作区需要提供两种信息插座(不必用专用的插板)。一种是与语音有关，一种与数据有关。下面列出两种通信插座：(I)第一种是由UTP电缆支持。(2)第二种是由下列任一种水平电缆支持，根据实际与设计的需要选择。(a)UTP电缆(b)STP电缆(C)50同轴电缆如有需要光缆上可安装在上述信息插座中，光缆的安装可由一条专用的电缆或者混合缆构成。详见第10章与附录A2.4。4.6 接地方法除了其他们关标准有更严格的规定外，接地方法务必符合NEC要求。接地系统通常是商业建筑楼内保护专用信号或者通信布线系统不受干扰的一个完整部分。为了保护强电环境中的人员与设备接地系统务必减少对通信布线系统的电磁干扰
14、的影响与由它所带来的电磁干扰的影响。错误的接地装置会产生感应电压破坏其通信电路。在符合电气标准的同时还务必遵守设备厂家的接地规程与要求。专用数据与通信网的接地标准要优于国内与当地的标准。在设计系统时要考虑下列因素(1)确保安装遵守正确的操作规范。(2)保证每一个设备室有一适当的接地口。(3)保证接地装置适用于跳接跳线架，接插件机架，电话与数据设备与维修与测量设备5主干布线5.1 概述主干布线的作用是提供管理区之间,设备之间与综合布线系统结构中如靠入口设备的相互连接(如图1.1).主干布线由设备间有人口设备所需的传输媒体中间与主跳线箱，机械终端构成通信设备的相互连接.计算机、设备间、分界点也许分
15、布在不一致建筑内，主干布线就是建筑物间的传输媒体。很显然，关于一个永久性的综合布线系统预先安装全部主干线是不可能也是不经济的。有效地安装主干线通常希望分一倒七个设计阶段，每个阶段要310年。在每个阶段不能安装其他的布线，保证习惯业务需求的增长与变化。每个阶段的长短依使用单位的稳固性与变化而定。在每个设计阶段开始之前，需要现划一下该阶段所需的最大规模的主于布线总量，对每个管理区、设备间与不一致类型的服务，应该估计一下在设计阶段大规模连接的总量。为铜或者光纤媒体进行充分的主干布线以便直接或者通过辅助的电子设备满足大量的接连。在设计线路与支持主干电缆结构时应注意躲开发动机与变压器等产生的电磁干扰的地方。5.2 拓扑5.2.1 星型拓扑主干布线要使用如图5.1所示的常用的分层星型拓扑。除了在5.2.3中所注的外,在每一管理区里都有到一主跳接或者内跳接再到主跳接的布线.在主干布线中仅有两种常用的跳接.两个管理区间的相互连接要通过三个下列的跳接箱,单一的跳接务必达到主跳接。一个单独的主干布线的跳接箱(主交叉连接)可能满足交叉连接的需要。主干布线的跳接可在机柜、设备室或者入楼设备内。注1：由于该拓扑的兼容性与稳固性能满足不一致
