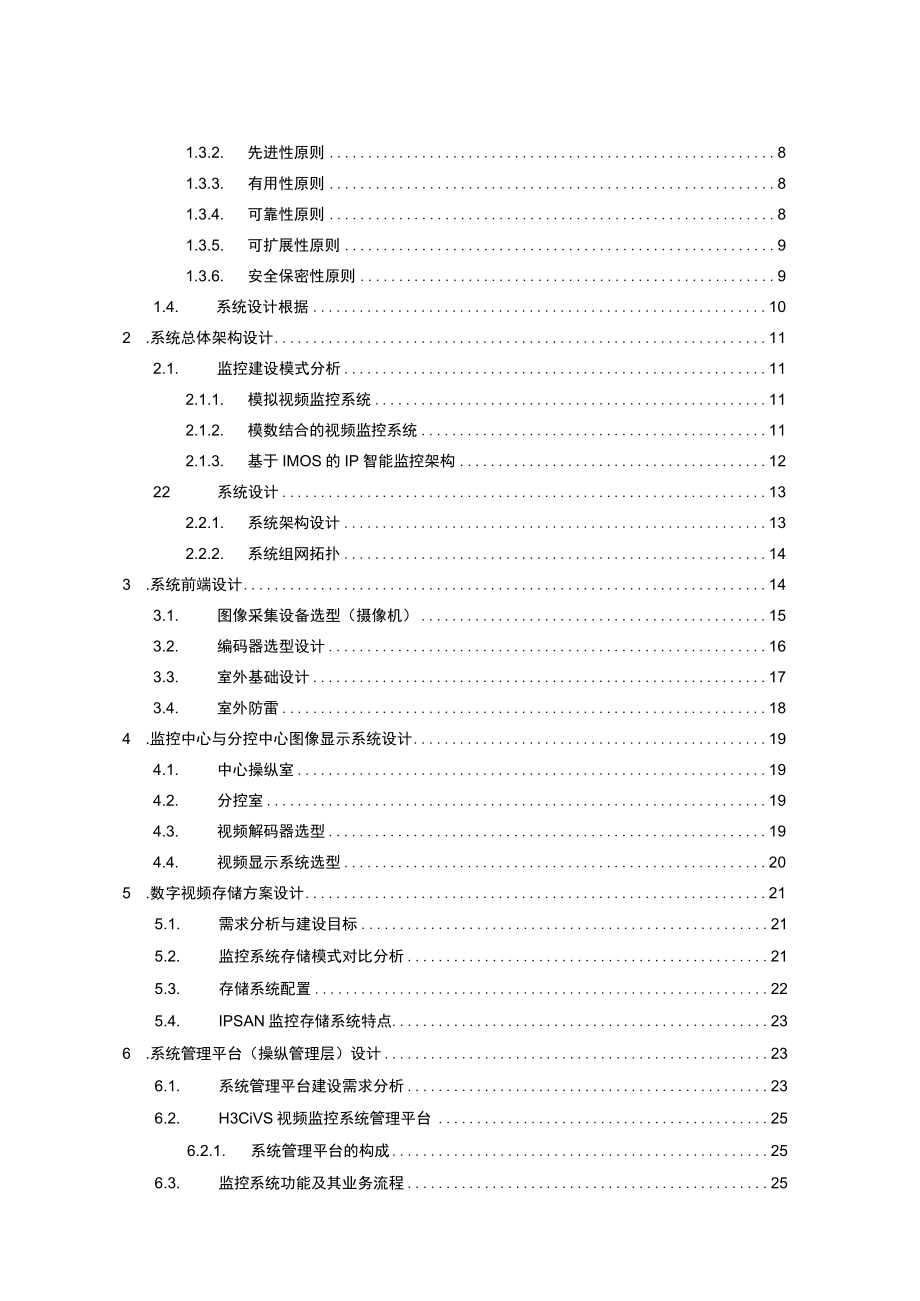

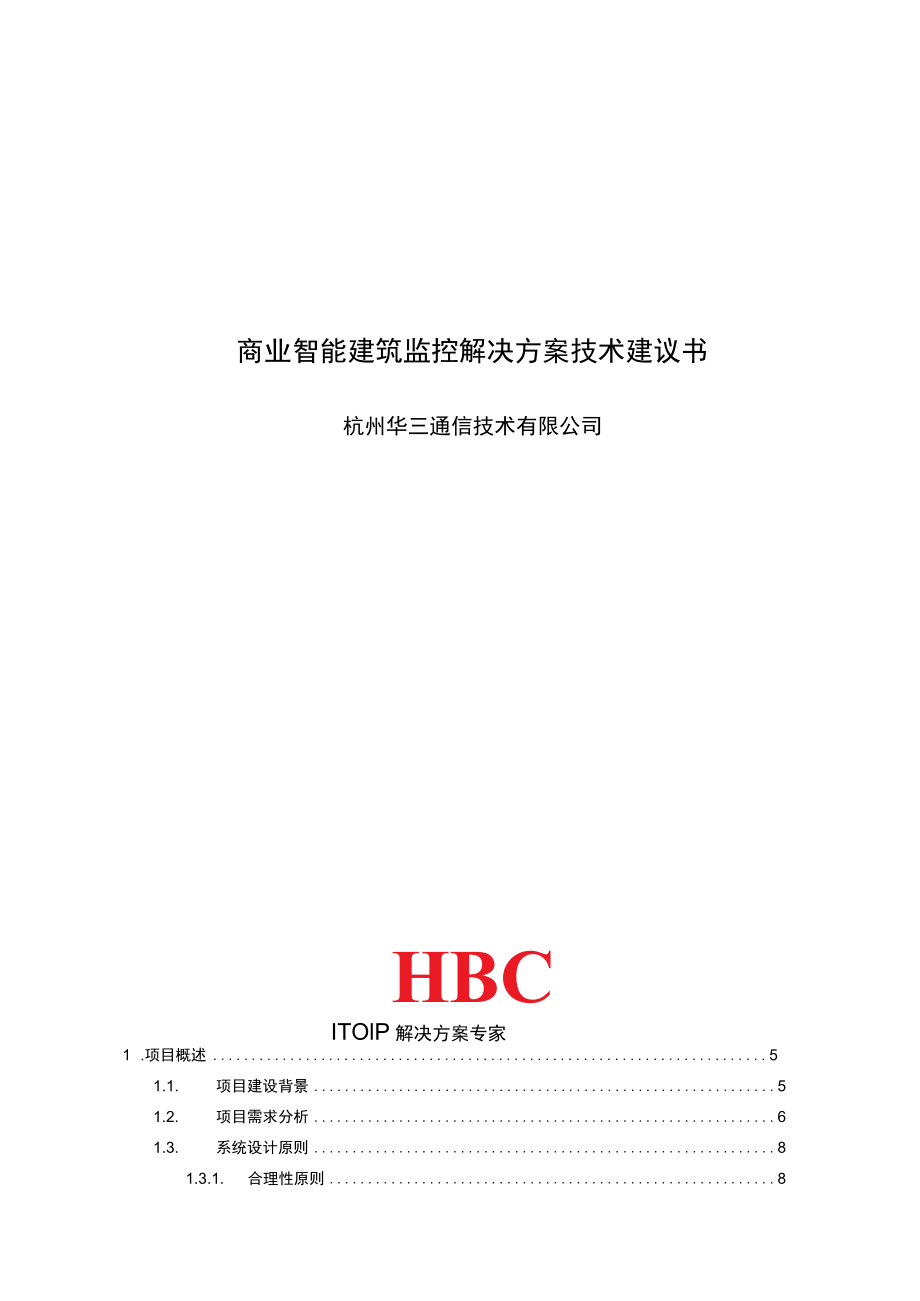

1、商业智能建筑监控解决方案技术建议书杭州华三通信技术有限公司HBCITOlP解决方案专家1 .项目概述51.1. 项目建设背景51.2. 项目需求分析61.3. 系统设计原则81.3.1. 合理性原则81.3.2. 先进性原则81.3.3. 有用性原则81.3.4. 可靠性原则81.3.5. 可扩展性原则91.3.6. 安全保密性原则91.4. 系统设计根据102 .系统总体架构设计112.1. 监控建设模式分析112.1.1. 模拟视频监控系统112.1.2. 模数结合的视频监控系统112.1.3. 基于IMOS的IP智能监控架构1222系统设计132.2.1. 系统架构设计132.2.2.
2、系统组网拓扑143 .系统前端设计143.1. 图像采集设备选型（摄像机）153.2. 编码器选型设计163.3. 室外基础设计173.4. 室外防雷184 .监控中心与分控中心图像显示系统设计194.1. 中心操纵室194.2. 分控室194.3. 视频解码器选型194.4. 视频显示系统选型205 .数字视频存储方案设计215.1. 需求分析与建设目标215.2. 监控系统存储模式对比分析215.3. 存储系统配置225.4. IPSAN监控存储系统特点236 .系统管理平台（操纵管理层）设计236.1. 系统管理平台建设需求分析236.2. H3CiVS视频监控系统管理平台256.2.1

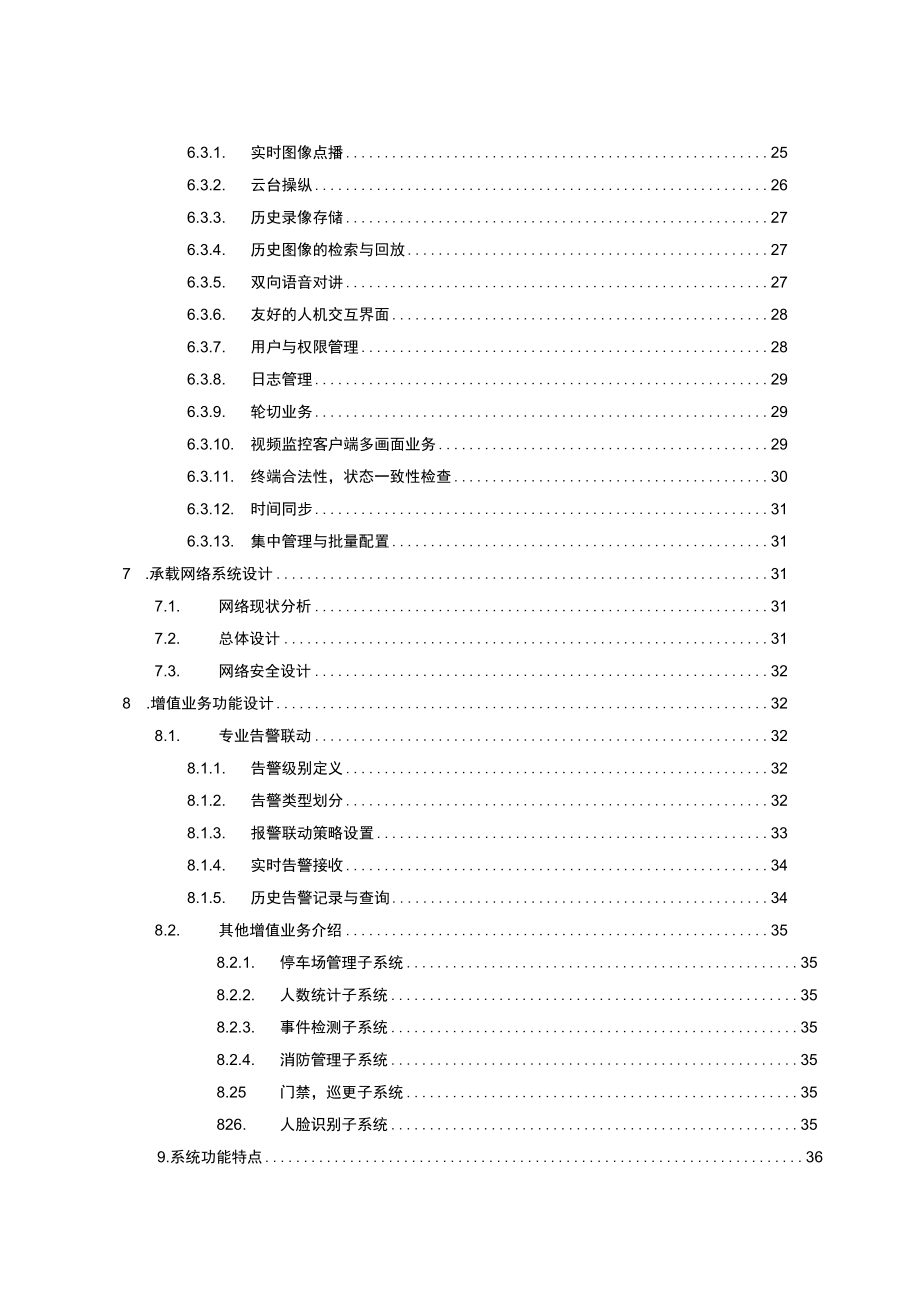

3、. 系统管理平台的构成256.3. 监控系统功能及其业务流程256.3.1. 实时图像点播256.3.2. 云台操纵266.3.3. 历史录像存储276.3.4. 历史图像的检索与回放276.3.5. 双向语音对讲276.3.6. 友好的人机交互界面286.3.7. 用户与权限管理286.3.8. 日志管理296.3.9. 轮切业务296.3.10. 视频监控客户端多画面业务296.3.11. 终端合法性，状态一致性检查306.3.12. 时间同步316.3.13. 集中管理与批量配置317 .承载网络系统设计317.1. 网络现状分析317.2. 总体设计317.3. 网络安全设计328 .
4、增值业务功能设计328.1. 专业告警联动328.1.1. 告警级别定义328.1.2. 告警类型划分328.1.3. 报警联动策略设置338.1.4. 实时告警接收348.1.5. 历史告警记录与查询348.2. 其他增值业务介绍358.2.1. 停车场管理子系统358.2.2. 人数统计子系统358.2.3. 事件检测子系统358.2.4. 消防管理子系统358.25门禁，巡更子系统35826.人脸识别子系统359.系统功能特点369.1.1. 先进的系统架构369.1.2. 海量的接入能力379.1.3. 创新的结构化存储379.1.4. 全面的网络技术379.1.5. 高可靠系统设计3
5、79.1.6. 全局化的资源管理389.1.7. 开放的安防中间件3810. 要紧产品介绍391.项目概述11.项目建设背景智能楼宇对综合布线系统将通讯自动化系统（CAS）,办公自动化系统（OAS）,楼宇管理自动化系统（BAS）,安全保卫自动化系统（SAS）,消防自动化系统（FAS）,5个系统进行有机的综合，集结构、系统、服务、管理及它们之间的最优化组合，使建筑物具有了安全、便利、高效、节能的特点。为预防、震慑犯罪，减少财产缺失，保障楼宇内部人员人身安全，完善楼宇安全防范体系、提高楼宇整体防控能力，需要建设楼宇视频监控、防盗报警、可视报警等安全防范综合业务管理于一体的安防综合业务管理系统。智能
6、楼宇监控系统将以打击、预防违法犯罪为目的，在楼宇的要紧出入口与电梯间、要紧走廊、楼梯转角等处设立视频监控点，将监控图像实时传输到监控中心与其它有关部门，并对图像进行实时存储，通过对监控录像的实时浏览，回放等方式，使有关职能部门直观地熟悉与掌握监控区域的治安动态，有效提高楼宇治安管理水平。从标书/技术规范书摘抄有关内容。（蓝色字体需要根据项目情况进行修改或者者更新）H3C的IP监控解决方案已经在广域、城域与大型园区等得到广泛应用，其图像质量、系统稳固已经完全满足楼宇联网监控的要求，而可扩展的系统架构、集中可靠的中心存储、自动化的管理平台又较传统监控有较大提高，再加上建设成本较前些年已经有较大下降
7、，现阶段，智能建筑领域假如使用全网络化的组网方案，其直接成本仅比传统方案高出20-30%,在加上其布线、扩容、管理、远程访问上的优势，在150个监控点以上的智能建筑项目中，已经大量使用IP监控解决方案。在5A智能建筑中，H3C能够提供SA系统中的视频监控与报警系统（其中的核心组件）与CA系统中的计算机网络系统（含信息安全系统）、IP电话系统、IPTV系统与视频会议系统，与支撑所有业务系统的数据存储系统。H3C的智能楼宇监控解决方案有下列几个特色： 方便的部署方式：监控系统能够利用楼宇原先的IP网络，无需重新建网，而且能够利用统一的综合布线,无需重新大范围布线,同时支持视频图像以太网电口、以太网
8、光口、EPC）N光纤、无线等多种方式接入； 多样的图像编码方式：提供高性价比的多路编码器与连接简单的高清PC,能够针对楼宇内部不一致的监控需求，选择不一致的前端接入方式； 简洁的监控机房架构：监控机房只需放置PC机、解码器与电视墙，架构简单，占用楼宇内部较少空间； 可靠的视频数据存储：使用磁盘阵列集中存储视频数据，数据存储可靠性高，方便历史信息的浏览与回放；自动化管理工具：所有设备支持SNMP网管协议，支持平台统一管理，极大的提高智能楼宇的管理效率； 灵活的用户应用模式：通过分权、分域特性能够使楼宇内各部门轻松共享监控图像资源； 强大的业务联动能力：视频监控平台能够与楼宇报警、门禁、消防等系统
9、进行联动，提高楼宇综合智能水平。12项目需求分析首先IP监控需要满足智能建筑的基本需求，要紧包含看、存、控、管四个方面。即，快速的实时、历史图像调阅；可靠的视频图像存储；灵活的前端设备、轮切图像操纵；方便的用户、设备与系统的管理保护。除了基本功能之外，还需要考虑与智能建筑中其他系统的集成与联动，如与报警系统，门禁系统，巡更系统的联动，与安防大平台或者应急指挥中心的集成，智能图像业务的叠加等。整个安防图像监控信息系统使用模拟摄像机加装数字视频编码器的方式进行部署，数字监控部分的图像承载以视频监控网为平台，视频图像传输通过视频监控网络进行连接；在重点场所、楼内走廊、通道、楼层与楼内公共区域设立视频
10、监控点，视频图像实时传输到监控中心，通过对图像的浏览、记录等方式，使各授权的用户或者操纵中心直观地熟悉与掌握监控区域的治安及生产动态，有效提高治安管理水平。建成后的安防图像监控信息系统作为提高内部治安管理的有效途径之一,其建设的力度、程度、广度将在一定程度上提高生产系统的管理、快速反应、协同作战与安全保卫的科技防范水平，提高治安管理的统一指挥、快速反应、协同作战水平，建成后系统应具备下列功能要求：1 .实时图像点播应能按照指定设备、指定场所，如楼道，楼梯转角，大厅等，进行图像的实时点播，支持点播图像的显示、缩放、抓拍与录像，支持多用户对同一图像资源的同时点播。2 .远程操纵应能通过手动或者自动
11、操作，对前端设备的各类动作进行遥控；应能设定操纵优先级，对级别高的用户请求应有相应措施保证优先响应。3 .存储与备份监控操纵平台的数据库在记录图像信息的同时还应记录与图像信息有关的检索信息，如设备、通道、时间、报警信息等。总控中心使用IPSAN存储进行部署，图像分辩率使用Dl(720576)O4 .历史图像的检索与回放应能按照指定设备、通道、时间、报警信息等要素检索历史图像资料并回放与下载；回放应支持正常播放、快速播放、画面暂停、图像抓拍等。5 .报瞽管理报警的接收与分发，应能接收报警源发送过来的报警信息，根据报警处置策略将报警信息分发给相应的系统、设备进行处理。报警源包含前端报警设备/报警子
12、系统、监控设备的视频移动侦测输出。6 .报瞽联动若报警位置存在监控设备，报警发生时应能通过预设方式自动调用视频或者声音信息进行报警复核，并触发录音录像，系统支持与其它警用业务系统进行报警联动。7 .语音双向对讲根据应用需要（如安全防护等），能支持在监控点与监控中心之间实现语音双向对讲功能。8 .系统的人机交互具有直观、友好、简洁的人机交互界面。具有视频画面分割显示、信息提示等处理功能。能反映自身的运行情况，对正常、报警、故障等状态给出指示。9 .用户与权限管理监控中心应具有对接入的用户进行授权与认证的功能。用户及权限管理可由各监控中心独立执行，也可集中执行。用户及权限管理模块应定义用户对设备的
13、操作权限、访问数据的权限与使用程序的权限。监控中心的用户应有权限获取所辖范围内的历史图像与实时监视图像，当需要获取非管辖范围内的历史图像与实时图像时，应取得有效授权。系统可提供对前端设备进行独占性操纵的锁定及解锁功能，锁定与解锁方式可设定。10 .网络与设备管理应能在监控管理平台范围内对系统设备、网络进行管理，收集、监测网络内的监控设备、有关服务器的运行情况；对有权限调用访问本级监控中心的用户应能进行监控；在系统内部应能实现实时工作时钟同步。11 .日志管理日志包含运行日志与操作日志两种，运行日志应能记录系统内设备启动、自检、特殊、故障、恢复、关闭等状态及发生时间；操作日志应能记录操作人员进入
14、、退出系统的时间与要紧操作情况。方便楼宇内部的管理人员熟悉目前的监控设备的运行情况。12 .系统图像质量应保证图像信息的原始完整性，即在色彩还原性、图像轮廓还原性（灰度级）、事件后继性等方面均与现场场景保持最大相似性。系统的最终显示图像应达到高清图像Dl（720x576）质量，关于电磁环境特别恶劣的现场，图像质量不降低。1.3. 系统设计原则为了达到国内领先的目标，该系统设计应该充分考虑系统的合理性、先进性、有用性、可靠性、稳固性与可扩展性的原则。1.3.1. 合理性原则为了保证整个系统从设备配置到系统构成的合理性，系统设计根据实际状况与建设治安防控系统的具体要求，充分满足用户在使用中的各项功
15、能要求。为了保证系统的顺利使用与与已建成系统集成的顺利进行，本系统的建设需要提供开放的软件接口，提供底层的API,从而为将来开发出有用而简易的集成软件，完成系统集成打好基础。1.3.2. 先进性原则当前，计算机及通信技术高速进展，使得系统的设计不但要考虑充分利用当前的最新技术，而且还务必考虑随着技术的进一步进展，能在系统中不断溶入新技术，使系统始终充满活力，始终保持一定的先进性。在视频监控系统的设计中，对所有设备与相应软件的设计中，应该选用国际先进的视频监控设备与系统，从而既保持传统监控系统图像质量高的特点，同时能够完全解决监控系统数字化、网络化过程中的瓶颈问题。真正实现国内先进水平的目标。该系统的设计使用数字视频方式，通过视频编码器将图像进行数字编码（Dl分辨率）、存储,编码器支持双流的方式，数字实时图像通过解码器在电视墙或者者直接在计算机终端上显示，数字存储图像以iSCSI流的方式直接写入磁盘阵列。这一技术路线保证了系统具有良好的清晰度、较少
