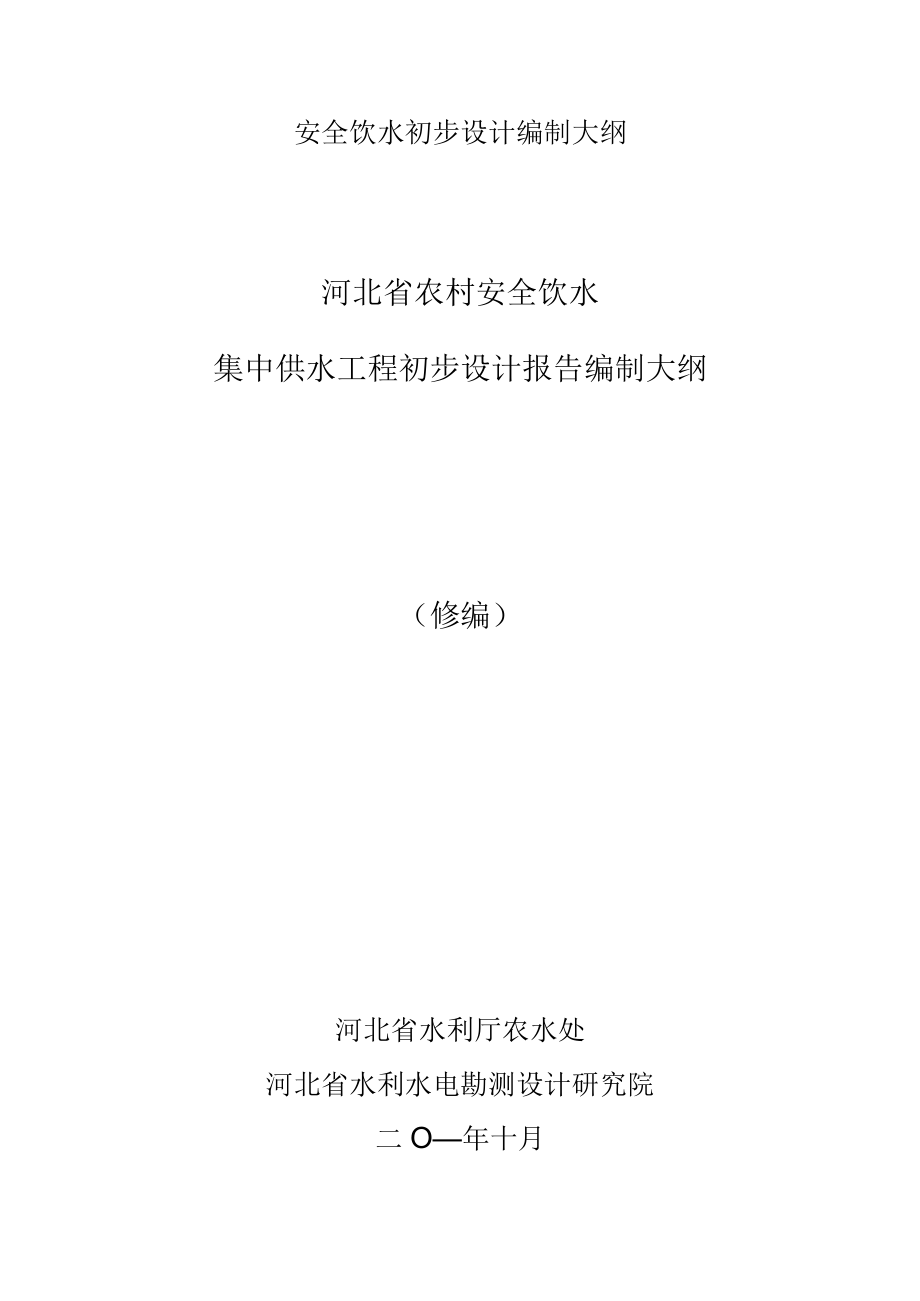

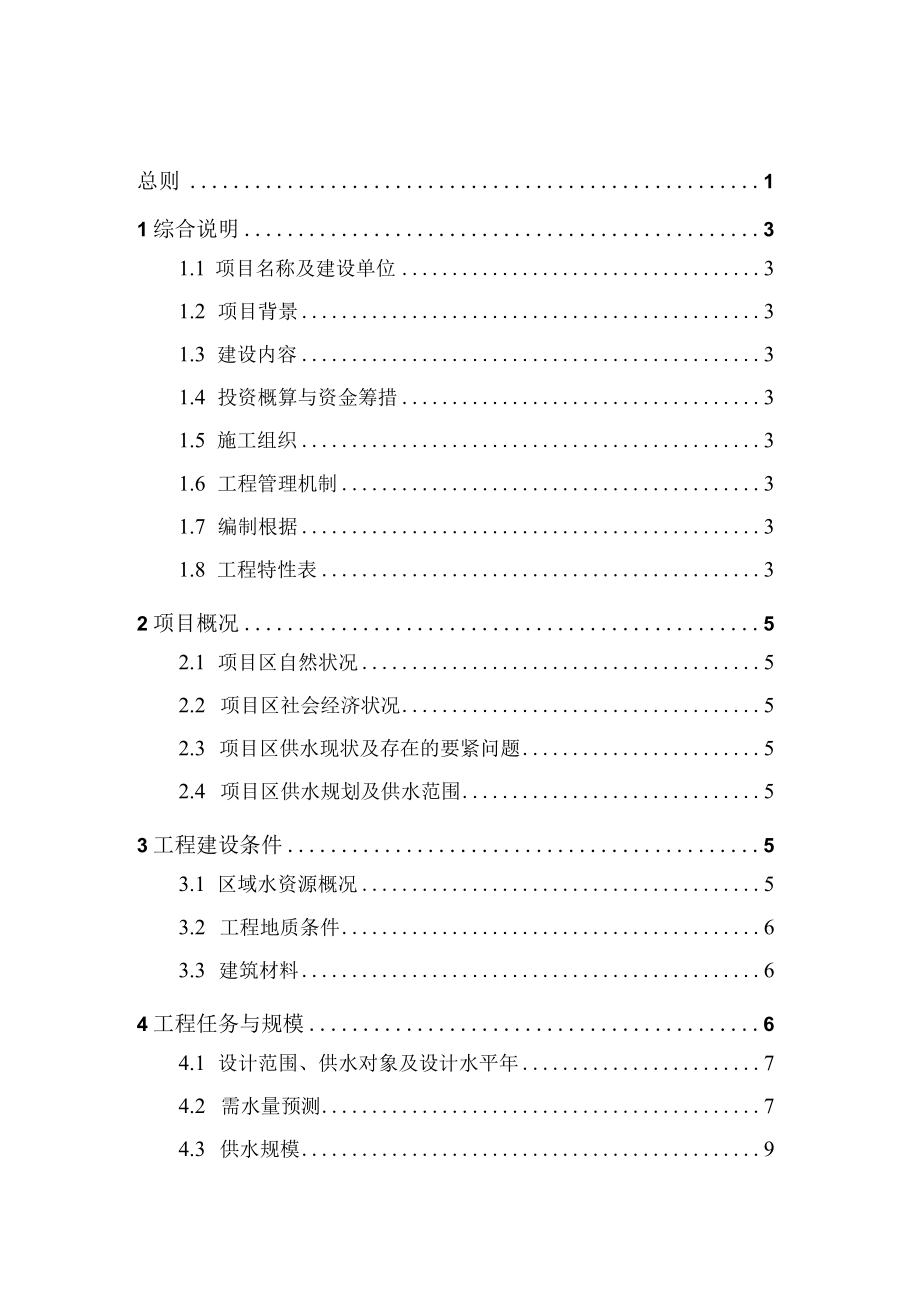

1、安全饮水初步设计编制大纲河北省农村安全饮水集中供水工程初步设计报告编制大纲（修编）河北省水利厅农水处河北省水利水电勘测设计研究院二O年十月总则11综合说明31.1 项目名称及建设单位31.2 项目背景31.3 建设内容31.4 投资概算与资金筹措31.5 施工组织31.6 工程管理机制31.7 编制根据31.8 工程特性表32项目概况52.1 项目区自然状况52.2 项目区社会经济状况52.3 项目区供水现状及存在的要紧问题52.4 项目区供水规划及供水范围53工程建设条件53.1 区域水资源概况53.2 工程地质条件63.3 建筑材料64工程任务与规模64.1 设计范围、供水对象及设计水平年

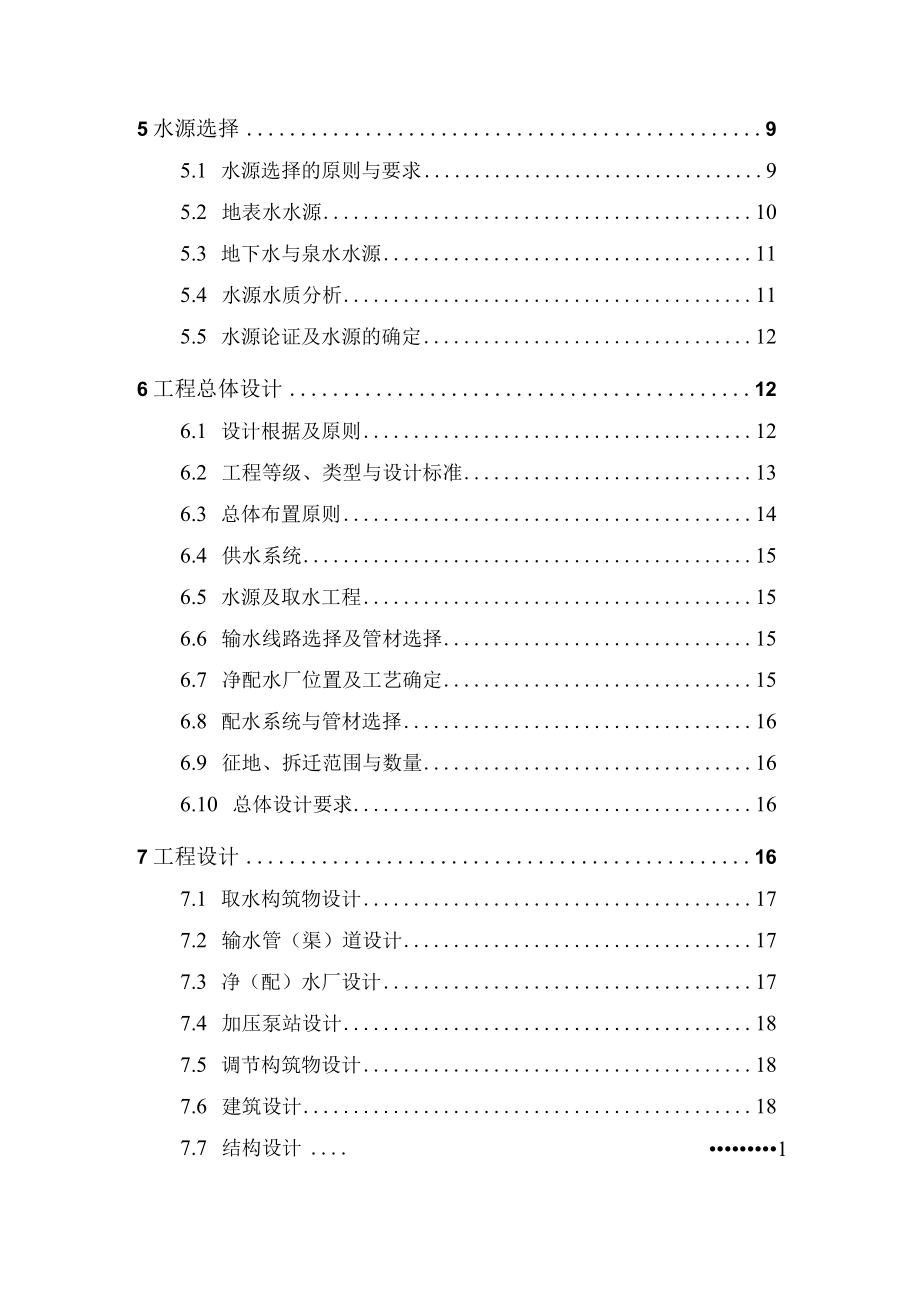

2、74.2 需水量预测74.3 供水规模95水源选择95.1 水源选择的原则与要求95.2 地表水水源105.3 地下水与泉水水源115.4 水源水质分析115.5 水源论证及水源的确定126工程总体设计126.1 设计根据及原则126.2 工程等级、类型与设计标准136.3 总体布置原则146.4 供水系统156.5 水源及取水工程156.6 输水线路选择及管材选择156.7 净配水厂位置及工艺确定156.8 配水系统与管材选择166.9 征地、拆迁范围与数量166.10 总体设计要求167工程设计167.1 取水构筑物设计177.2 输水管（渠）道设计177.3 净（配）水厂设计177.4
3、加压泵站设计187.5 调节构筑物设计187.6 建筑设计1817.7 结构设计7.8 供配电设计197.9 自动操纵、仪表及通讯设计197.10 机械及金属结构设计207.11 水质检验仪器及设备207.12 配水管网及入户工程设计208工程施工208.1 施工条件208.2 要紧建筑物施工方法208.3 施工总布置208.4 施工总进度219环境影响、水土保持及水源保护219.1 环境影响分析及措施219.2 水土保持及水源保护2110人员编制及经营管理21H劳动安全、卫生、消防与节能设计2211.1 环境卫生2211.2 劳动保护与安全2211.3 消防设计2211.4 节能设计2212
4、投资概算及资金筹措2212.1 设计概算2312.2 筹资方案2313经济评价2313.1 工程费用2413.2 社会效益分析242413.3 国民经济评价13.4 水价分析14工程招投标2515结论及建议2516初步设计报告附录、附件及设计图要求2516.1 附录2516.2 附件2616.3 初步设计图纸要求26补充说明28总则1 .为习惯村镇供水工程建设要求，加快工程前期工作进度，确保村镇供水工程设计质量，根据水利水电工程初步设计报告编制规程（DL5021-93）与村镇供水工程技术规范（SL3102004）等有关规程规范，结合我省农村饮水安全现状、新农村供水工程特点与实际,特编制河北省农
5、民安全饮水工程初步设计编制提纲（下列简称提纲）。提纲要紧明确农村安全饮水工程初步设计报告的编制重点与基本要求，统一报告编制格式与章节内容。2 .初步设计报告的编制，应在认真进行调查、勘察与研究工作的基础上，重点就工程的供水范围、规模、水源、方案、水处理工艺、要紧建（构）筑物及运行管理机制等方面进行分析研究，以使村镇供水工程水源可靠、方案可行、造价经济，确保工程良性运行、长期发挥效益。报告文字应简明扼要，图纸完整、规范。3 .承担设计任务及其相应的勘察、试验、研究工作的单位，务必具有水利水电或者市政（给水）设计资质乙级以上（包含乙级）。4 .初步设计报告的要紧内容与深度要求：（1）进一步分析供水
6、区供水现状，阐述项目建设的必要性。根据规划（可行性研究）报告的批准文件，确定工程任务与设计具体内容。（2）分析区域水资源情况，择优选取工程水源，根据水源水量、保证率与水质情况，确定要紧水文、水文地质等参数与成果。（3）查明输水线路、建（构）筑物要紧地质条件与要紧工程地质问题，提出建（构）筑物设计要求的岩土物理力学性质等参数。（4）合理确定供水范围，分析其现状年与设计水平年的社会经济指标、使用合理的预测方法与用水定额，分析预测设计用水量，确定工程供水规模。根据工程等级与设计标准，选定各建(构)筑物特征水位、特征参数、运用方式，明确提出运行要求。(5)以河北省县级农村安全饮水工程总体规划为根据，明
7、确工程供水方式，确定总体布置方案；合理选择净水工艺与相应的净水设施，通过分析计算，确定管(渠)道、建(构)筑物结构形式、尺寸及基础处理措施。供水水源、供水方式、管线布置、净水工艺及建(构)筑物设计应有必要的方案比较，确定合理方案。(6)确定合理的施工方案，要紧包含施工总体布置、要紧建筑物施工方案、施工计划、工期安排等。(7)对工程占地、水源保护与工程建设对环境造成的影响与水土流失问题等进行分析，并提出相应的恢复或者保护措施及方案。(8)工程管理设计原则为保证施工与运行管理，合理设置管理机构与人员编制。确定管理用房及设施，研究管理运行机制，结合工程管理需要，建设必要的监测设施。(9)编制初步设计
8、概算，拟定资金筹措方案。(10)对项目进行经济评价；分析预测供水成本与供水水价。5.本提纲适用范围：供水规模大于IOoOm3/d(或者大于1万人)的村镇供水工程应遵照本提纲执行；供水规模在200IOOOm3d的村镇集中供水工程及供水规模小于200m3d的单村、分散式、分质供水工程，直接编制实施方案，有关规定详见农村饮水安全项目实施方案编制提纲。1综合说明1.1 项目名称及建设单位1.2 项目背景简要说明项目提出的背景，项目覆盖的乡镇、村庄及人口情况（包含少数民族村情况），项目解决的问题情况。1.3 建设内容简要说明可行性研究报告的建设结论：工程建设规模、要紧工程内容、工程用地等。1.4 投资概
9、算与资金筹措简要说明项目总投资，说明资金筹措方案。1.5 施工组织1.6 工程管理机制1.7 编制根据1.7.1 有关方针政策性根据文件1.7.2 规划及有关报告1.7.3 使用的要紧规范与标准1.8 工程特性表列表说明要紧工程设计内容。样表如下：XXX集中供水工程特性表序号项目名称单位数值备注一工程技术经济指标1设计水平年2供水规模m7d3年供水量IOmVa4供水受益行政村数个5供水受益人口人6饮水不安全人口人序号项目名称单位数值备注7受益学校所学生数量8企事业单位个人口数9居民用水标准L/人d10最小服务水头M11时变化系数K吩12日变化系数KH13设计概算投资万元14人均投资元/人概算投
10、资/供水受益人口15人均管网长度m/人输配水管长度/供水受益人口二要紧工程及设备根据具体工程填写1取水工程如深井数量、井房面积、取水泵站及要紧设备等数量与型号尺寸等。2输水工程输水管道管径、管材及长度；与其他要紧建筑物尺寸等。3净配水厂水厂占地面积、各个构建筑物尺寸、数量或者面积，水厂要紧设备型号及数量，输电线路长度等。4配水管网调节构筑物数量、容积；管网长度及管径、管材与附属等。5入户工程管道长度，闸阀及水表数量等。三工程概算1建筑工程费万元2设备费万元3安装费万元4临时工程万元5其它费用6总概算四水价分析1供水成本元娟2建议水价元/ill3供水盈亏平衡点元f2项目概况本章要紧内容：简述项目
11、区自然与社会经济概况，说明供水区的供水现状、存在的要紧问题与区域供水规划，阐述解决供水问题的思路与措施,论证工程建设的必要性。2.1 项目区自然状况简述项目区的地理位置、地形地貌、气象水文、工程地质、水文地质、地震等情况。2.2 项目区社会经济状况说明项目区的行政区划、社会经济状况，简述其社会经济进展规划。2.3 项目区供水现状及存在的要紧问题分析供水区供水现状及存在的要紧问题。对供水现状进行分析与评价,包含目前农村饮水不安全人数、水源水量、水质、保证率，设施、设备完好程度、管网现状、净水工艺等情况与运行与管理存在的要紧问题。2.4 项目区供水规划及供水范围说明区县农民安全饮水总体情况与本期工
12、程前已解决问题情况。重点论述供水范围的确定。包含拟建与已建供水工程简况与受益范围,实施供水规划的计划安排及本工程的供水范围与供水对象。项目供水范围应根据区域供水规划、供水规模、水源条件、地形特点、运行管理、工程投资效益等分析合理确定。说明本工程的任务、范围确定的合理性。附：（1）农民安全饮水情况分布图；（2）饮水安全工程总体规划图，标明本期工程实施范围，并标明已实施供水工程；3工程建设条件3.1 区域水资源概况简叙供水区水资源特性，区域水利工程建设与水土保持情况、地表水与地下水开发利用情况。说明流域内及邻近流域水文站、地下水观测井（相邻参证井）的分布及其测验、观测情况、资料年限、可靠程度，说明
13、区域地表水、地下水等水资源情况。3.2 工程地质条件3.2.1区域地质简述区域地质状况，明确工程场地的地震基本烈度。3. 2.2工程地质及水文地质（1）概述厂址、输水线路及要紧建筑物地段的地形、地层岩性，岩体风化情况、水文地质条件、物理地质现象等。（2）说明输水线路及要紧建筑物地基工程地质条件与存在的要紧问题。（3）评价选定厂（站）址及输水线路与要紧建筑物地段的工程地质条件。并针对存在的问题提出处理的意见。3.3建筑材料说明要紧建筑材料的来源、数量、质量、运输与储存条件。4工程任务与规模要紧任务是以加强农村供水基础设施建设、完善农村供水社会化服务体系、保障农村饮水安全为目标，认真落实“规划建卡
14、、社会公示，招标投标、资金专户储存、建设监理、明确管理责任与建立水价机制”六项制度，建设“民心工程”与“精品工程”，建立起工程良性运行管理机制，全面提高农村居民健康与生活水平，完全解决农村饮水安全问题。本章要紧内容：分析供水范围及水量、水质要求，合理选用生活用水量标准，重复利用率，时变化系数，确定取水工程、加压泵站、输水管（渠）道、净（配）水厂规模。集中供水工程的供水规模，应分别计算供水范围内各村、镇的最高日用水量。需水预测应充分考虑已有供水设施的利用与群众的用水习惯，实事求是地反映对水的需求，避免使用定额过高，导致设计规模与实际差距过大，造成投资过大、成本过高与难以正常运转。4.1 设计范围、供水对象及设计水平年简
