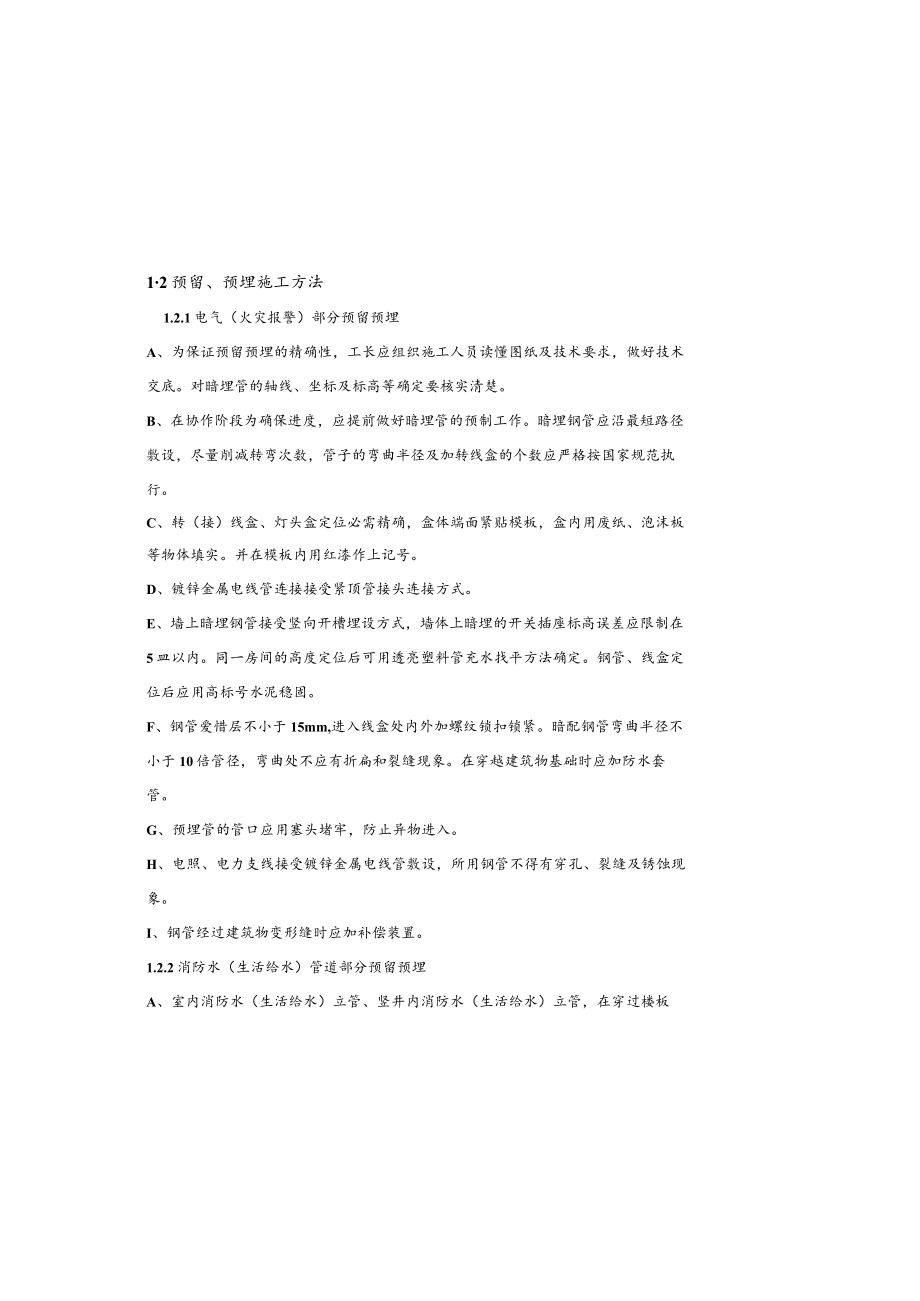

1、12预留、预埋施工方法1.2.1电气（火灾报警）部分预留预埋A、为保证预留预埋的精确性，工长应组织施工人员读懂图纸及技术要求，做好技术交底。对暗埋管的轴线、坐标及标高等确定要核实清楚。B、在协作阶段为确保进度，应提前做好暗埋管的预制工作。暗埋钢管应沿最短路径敷设，尽量削减转弯次数，管子的弯曲半径及加转线盒的个数应严格按国家规范执行。C、转（接）线盒、灯头盒定位必需精确，盒体端面紧贴模板，盒内用废纸、泡沫板等物体填实。并在模板内用红漆作上记号。D、镀锌金属电线管连接接受紧顶管接头连接方式。E、墙上暗埋钢管接受竖向开槽埋设方式，墙体上暗埋的开关插座标高误差应限制在5皿以内。同一房间的高度定位后可用

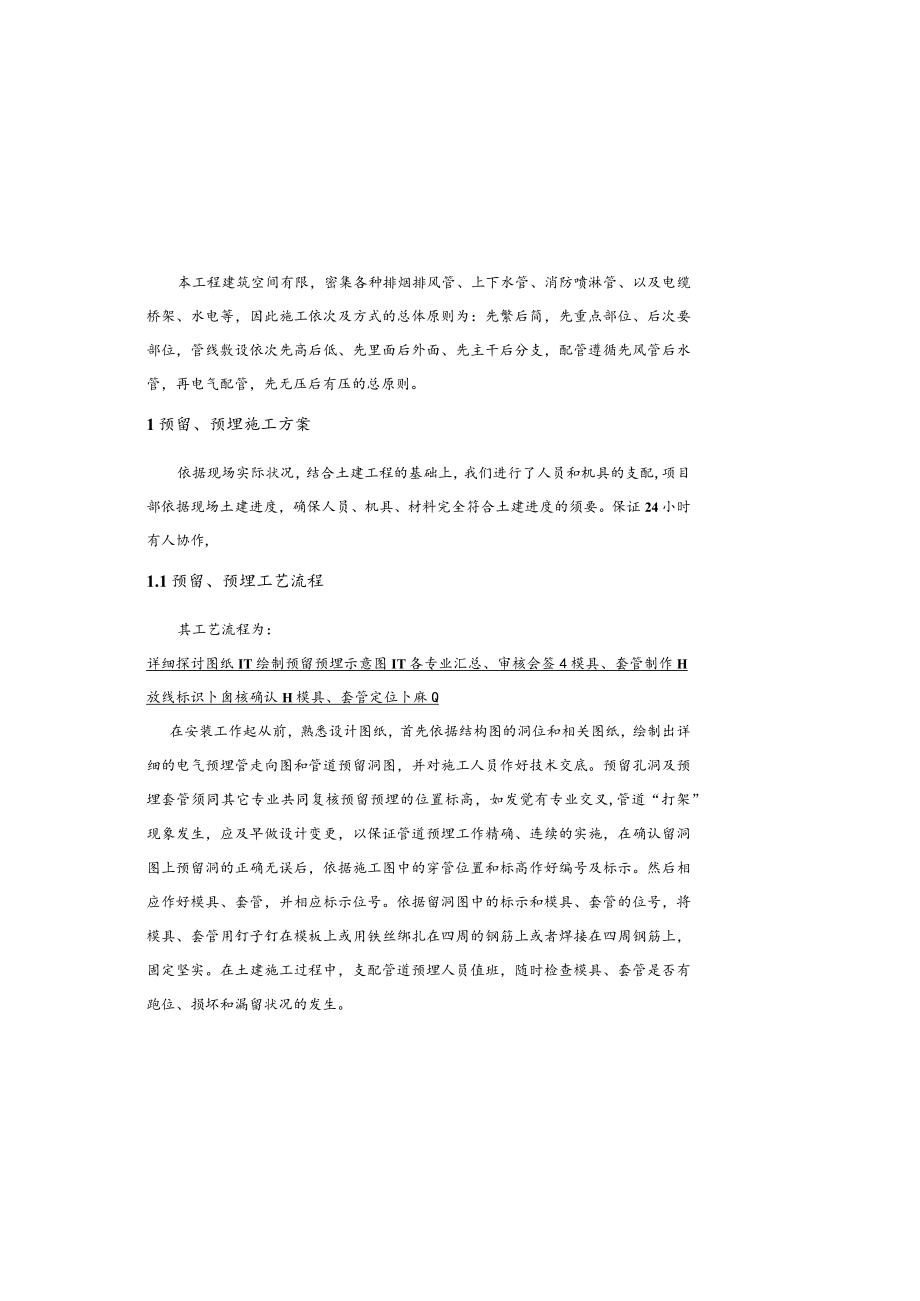

2、透亮塑料管充水找平方法确定。钢管、线盒定位后应用高标号水泥稳固。F、钢管爱惜层不小于15mm,进入线盒处内外加螺纹锁扣锁紧。暗配钢管弯曲半径不小于10倍管径，弯曲处不应有折扁和裂缝现象。在穿越建筑物基础时应加防水套管。G、预埋管的管口应用塞头堵牢，防止异物进入。H、电照、电力支线接受镀锌金属电线管敷设，所用钢管不得有穿孔、裂缝及锈蚀现象。I、钢管经过建筑物变形缝时应加补偿装置。1.2.2消防水（生活给水）管道部分预留预埋A、室内消防水（生活给水）立管、竖井内消防水（生活给水）立管，在穿过楼板本工程建筑空间有限，密集各种排烟排风管、上下水管、消防喷淋管、以及电缆桥架、水电等，因此施工依次及方式的
3、总体原则为：先繁后简，先重点部位、后次要部位，管线敷设依次先高后低、先里面后外面、先主干后分支，配管遵循先风管后水管，再电气配管，先无压后有压的总原则。1预留、预埋施工方案依据现场实际状况，结合土建工程的基础上，我们进行了人员和机具的支配,项目部依据现场土建进度，确保人员、机具、材料完全符合土建进度的须要。保证24小时有人协作,1.1预留、预埋工艺流程其工艺流程为：详细探讨图纸IT绘制预留预埋示意图IT各专业汇总、审核会签4模具、套管制作H放线标识卜囱核确认H模具、套管定位卜麻Q在安装工作起从前，熟悉设计图纸，首先依据结构图的洞位和相关图纸，绘制出详细的电气预埋管走向图和管道预留洞图，并对施工

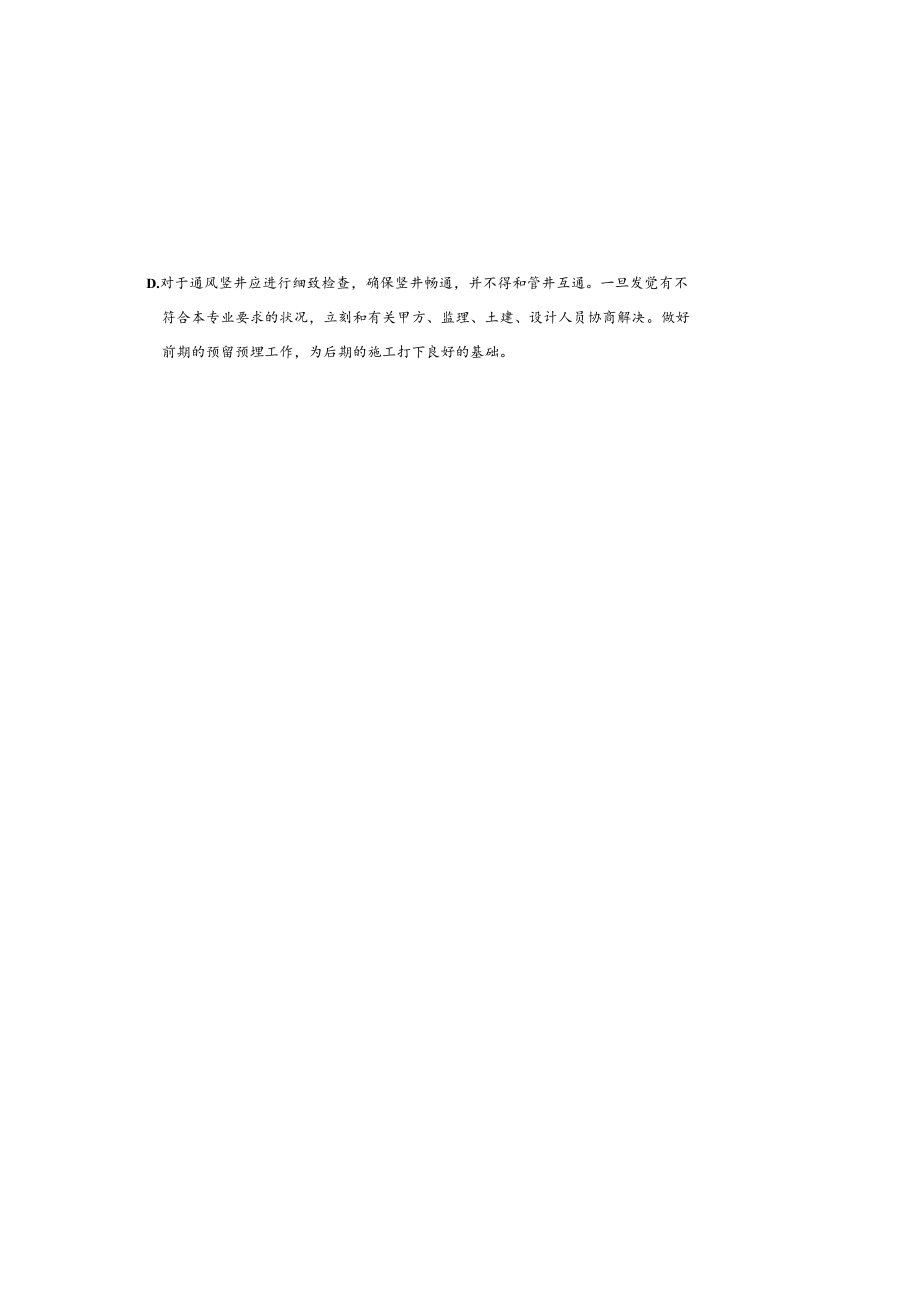

4、人员作好技术交底。预留孔洞及预埋套管须同其它专业共同复核预留预埋的位置标高，如发觉有专业交叉,管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作精确、连续的实施，在确认留洞图上预留洞的正确无误后，依据施工图中的穿管位置和标高作好编号及标示。然后相应作好模具、套管，并相应标示位号。依据留洞图中的标示和模具、套管的位号，将模具、套管用钉子钉在模板上或用铁丝绑扎在四周的钢筋上或者焊接在四周钢筋上，固定坚实。在土建施工过程中，支配管道预埋人员值班，随时检查模具、套管是否有跑位、损坏和漏留状况的发生。D.对于通风竖井应进行细致检查，确保竖井畅通，并不得和管井互通。一旦发觉有不符合本专业要求的状况
5、，立刻和有关甲方、监理、土建、设计人员协商解决。做好前期的预留预埋工作，为后期的施工打下良好的基础。时应协作土建施工预埋套管，套管上端高出楼地面30mm,下端和楼板底面齐平；每层室内消防水平管穿越横梁或隔墙时应加套管，套管和梁、墙两侧齐平；套管外径比管道外径大23个号，水管和套管之间的缝隙接受防火堵料填塞。B、穿越地下室外墙、屋面顶板以及有水房间的管道均预埋防水套管，套管和管子之间的间隙用防水油膏封闭。穿越地下室墙壁及屋面顶板的给水管道预埋刚性防水套IV型，详国标S312。C、穿墙套管在土建砌筑时刚好套入，位置精确。过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝或焊接将套管和钢筋固定牢
6、，且在套管内放入松散材料，防止混凝土进入套管内。D、套管预留好后，在土建浇注楼板时派专人看护，以防止套管移位或堵塞。E、套管两端平齐，毛刺清理干净，内表面做好防腐。埋入混凝土中外表面不得涂刷油漆。F、管道和套管接缝处应用防火材料填充，以免火灾发生时火苗通过套管来扩散。1.2.3通风、排烟（正压送风）系统的预留、预埋A.通风管道穿过机房隔墙及其它隔墙时，应和土建协作预留墙洞，洞口尺寸大于60Omm时，提请土建在洞上方加过梁。B.在风管穿过须要封闭的防火的墙体或楼板时，应设预埋管或防护套管，预埋管和防护套管的钢板厚度不应小于1.6mm。风管和防护套管之间，应用不燃且对人体无危害的柔性材料封堵。C.落实防排烟系统穿越剪力墙，标准层的排风管穿过横梁，楼梯防烟前室正压送风系统风口留洞的位置、标高以及留洞的详细尺寸。协作土建预留、预埋木框或钢板风管，在每一层土建关模以前，细致核实有无漏留及错留的状况。
