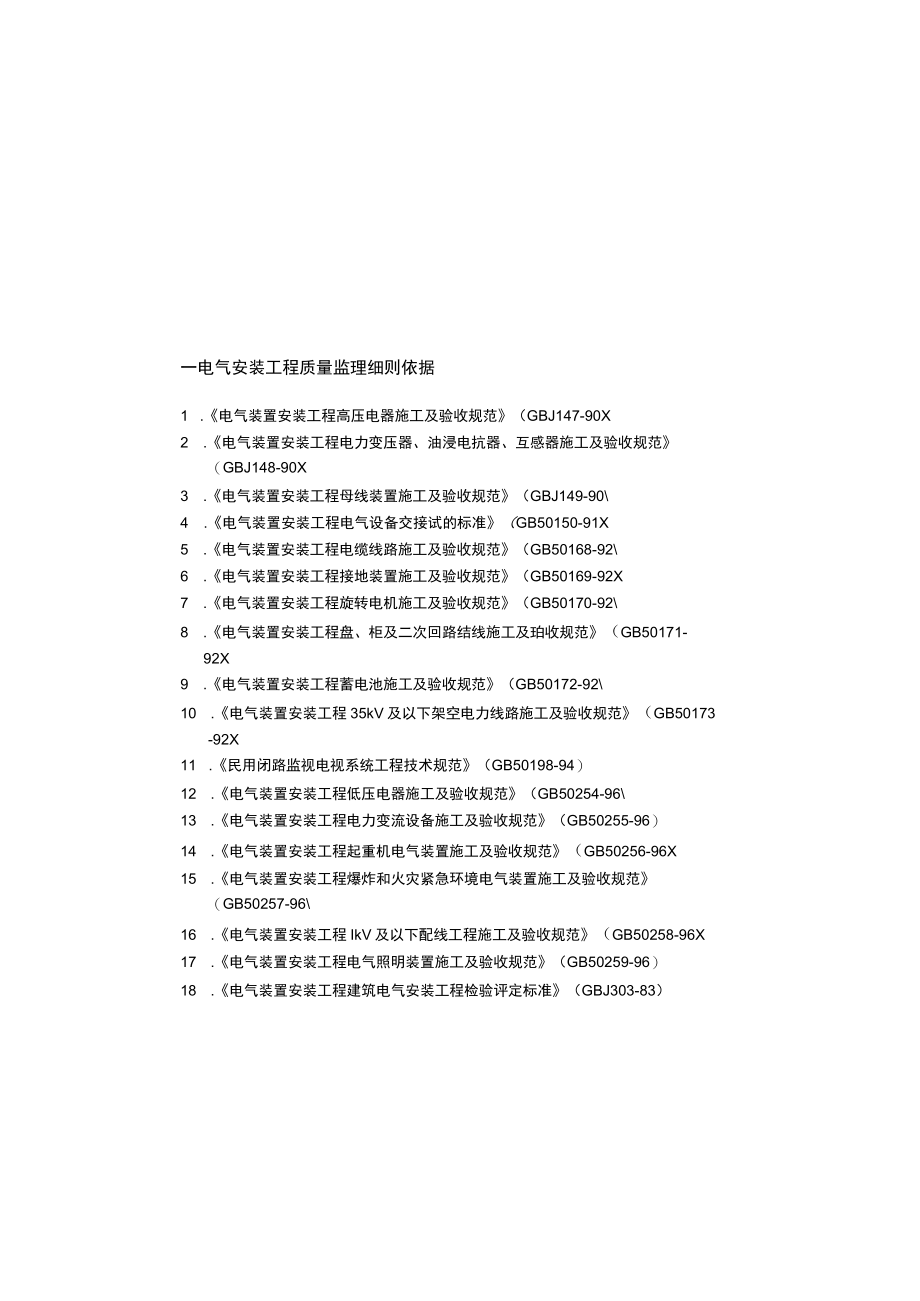

1、一电气安装工程质量监理细则依据1 .电气装置安装工程高压电器施工及验收规范（GBJ147-90X2 .电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90X3 .电气装置安装工程母线装置施工及验收规范（GBJ149-904 .电气装置安装工程电气设备交接试的标准（GB50150-91X5 .电气装置安装工程电缆线路施工及验收规范（GB50168-926 .电气装置安装工程接地装置施工及验收规范（GB50169-92X7 .电气装置安装工程旋转电机施工及验收规范（GB50170-928 .电气装置安装工程盘、柜及二次回路结线施工及珀收规范（GB50171-92X9 .
2、电气装置安装工程蓄电池施工及验收规范（GB50172-9210 .电气装置安装工程35kV及以下架空电力线路施工及验收规范（GB50173-92X11 .民用闭路监视电视系统工程技术规范（GB50198-94）12 .电气装置安装工程低压电器施工及验收规范（GB50254-9613 .电气装置安装工程电力变流设备施工及验收规范（GB50255-96）14 .电气装置安装工程起重机电气装置施工及验收规范（GB50256-96X15 .电气装置安装工程爆炸和火灾紧急环境电气装置施工及验收规范（GB50257-9616 .电气装置安装工程IkV及以下配线工程施工及验收规范（GB50258-96X17

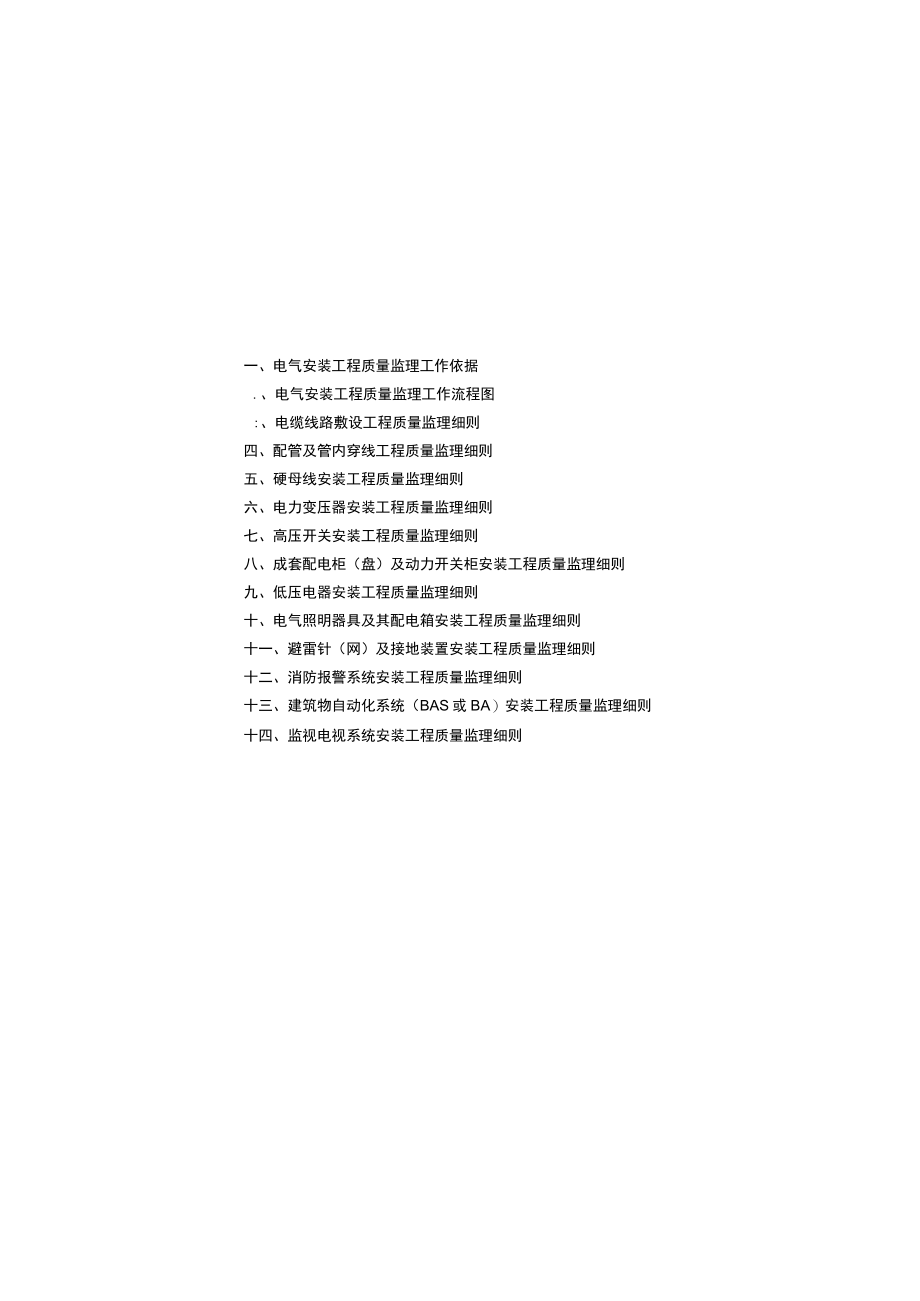

3、 .电气装置安装工程电气照明装置施工及验收规范（GB50259-96）18 .电气装置安装工程建筑电气安装工程检验评定标准（GBJ303-83）一、电气安装工程质量监理工作依据.、电气安装工程质量监理工作流程图:、电缆线路敷设工程质量监理细则四、配管及管内穿线工程质量监理细则五、硬母线安装工程质量监理细则六、电力变压器安装工程质量监理细则七、高压开关安装工程质量监理细则八、成套配电柜（盘）及动力开关柜安装工程质量监理细则九、低压电器安装工程质量监理细则十、电气照明器具及其配电箱安装工程质量监理细则十一、避雷针（网）及接地装置安装工程质量监理细则十二、消防报警系统安装工程质量监理细则十三、建筑物

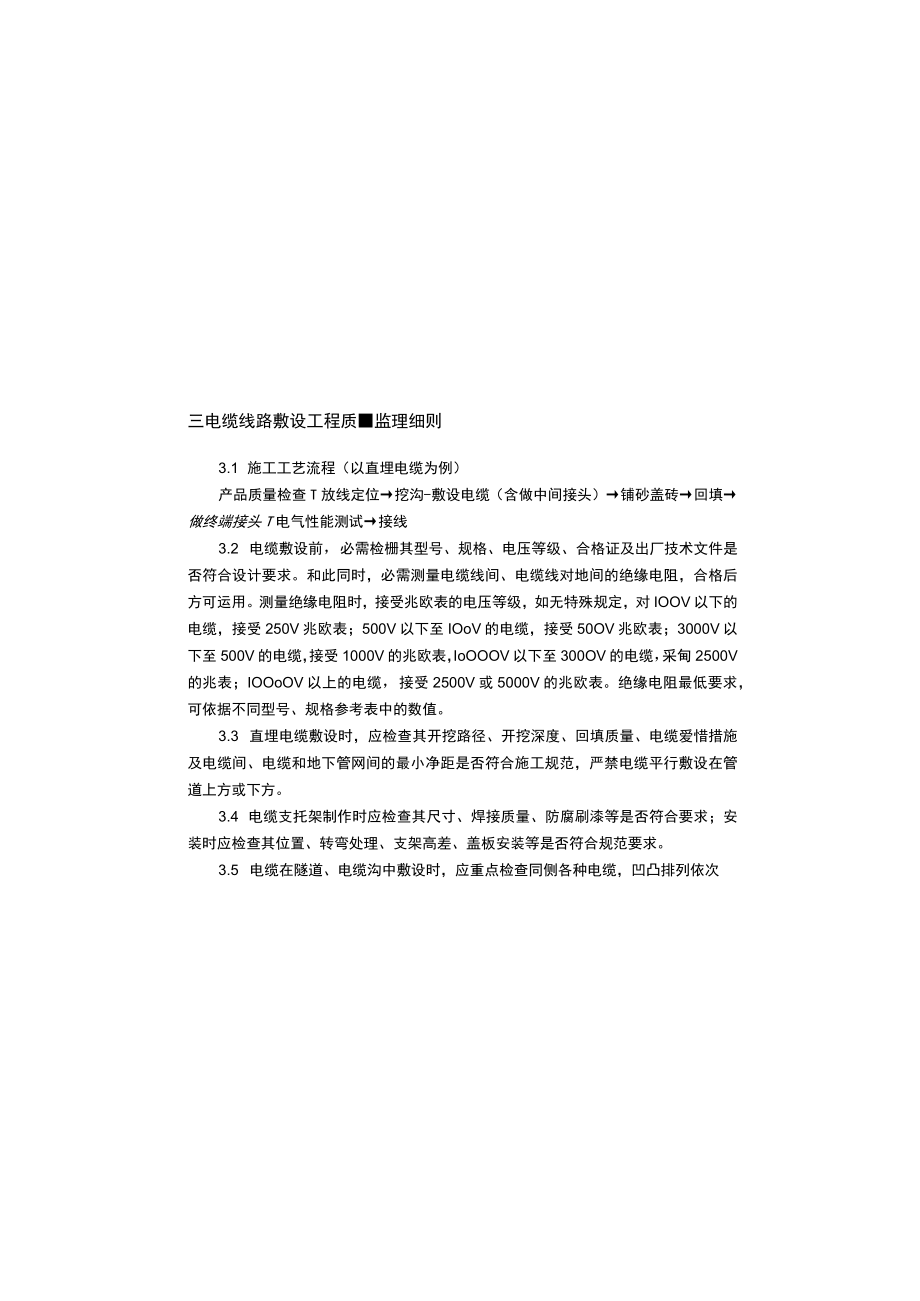

4、自动化系统（BAS或BA）安装工程质量监理细则十四、监视电视系统安装工程质量监理细则三电缆线路敷设工程质监理细则3.1 施工工艺流程（以直埋电缆为例）产品质量检查T放线定位挖沟-敷设电缆（含做中间接头）铺砂盖砖回填做终端接头T电气性能测试接线3.2 电缆敷设前，必需检栅其型号、规格、电压等级、合格证及出厂技术文件是否符合设计要求。和此同时，必需测量电缆线间、电缆线对地间的绝缘电阻，合格后方可运用。测量绝缘电阻时，接受兆欧表的电压等级，如无特殊规定，对IOOV以下的电缆，接受250V兆欧表；500V以下至IOoV的电缆，接受50OV兆欧表；3000V以下至500V的电缆，接受1000V的兆欧表，
5、IoOOOV以下至300OV的电缆，采甸2500V的兆表；IOOoOV以上的电缆，接受2500V或5000V的兆欧表。绝缘电阻最低要求，可依据不同型号、规格参考表中的数值。3.3 直埋电缆敷设时，应检查其开挖路径、开挖深度、回填质量、电缆爱惜措施及电缆间、电缆和地下管网间的最小净距是否符合施工规范，严禁电缆平行敷设在管道上方或下方。3.4 电缆支托架制作时应检查其尺寸、焊接质量、防腐刷漆等是否符合要求；安装时应检查其位置、转弯处理、支架高差、盖板安装等是否符合规范要求。3.5 电缆在隧道、电缆沟中敷设时，应重点检查同侧各种电缆，凹凸排列依次二、电气安装工程质量监理工作流程图/15是否符合设计和
6、规范要求。电缆种类及数量较多，路途较长时，应要求承包人提前依据设计绘制电缆敷设施工图，并细致审查。对于中间接头的设置位置应避开在道路交叉处、和管道交叉处、建筑物大门口及相邻电缆接头处。3.6 管道内设电缆应检查数量、管径、内壁质量、埋深、人孔井设置等是否符合设计和规范要求，单芯沟通电缆不得单独穿管。3.7 桥架敷设电缆应检查桥架位置、拼装、零部件的搭配、型号、规格、盖板等是否符合施工或产品技术要求，施工中应留意和土建的协作。3.8 电缆终端头、中间接头制作时,应检查其填料、铅封、聚氯乙烯的半导体带、屏蔽带包缠及固定相序、标记是否符合规范要求,施工完毕后,低压电缆头应测绝缘电阻,高压电缆头应作耐
7、压试验。3.9 电缆敷设完毕后，应全面检查弯曲半径是否符合要求，电缆经道路、建筑物由土沟引进隧道、入井处是否按规定设置爱惜管。3.10 电缆的支、托架、桥架等金属部分应检验其接地（或接零）是否符合规范要求。3.11 防火和阻燃电缆材质，施工措施应符合设计和规范要求。3.12 电缆线路敷设工程质量监理汇总表，见表/154.1 施工工艺流程测量定位选管T下料加工T管子连接T固定T检验导线T导线穿管到位T电气性能测试4.2 线管敷设前应检查管材质量、型号、规格是否符合设计要求；检查不同部位的管材是否按要求进行除锈、防腐刷漆。4.3 明管敷设时，应重点检查其垂直度、水平度、支架间距及防腐涂漆是否符合规
8、范要求。4.4 线管敷设后应验收连接质量、弯曲半径、补偿装置、接线盒位置、接地及薄壁钢管、厚壁钢管、金属软管、塑料管连接方式等是否符合规范要求。4.5 塑料配管时，应检查运用场所和选用材质是否符合规范要求。4.6 导线穿管前应其型号、规格、电压等级、合格证等是否符合要求；穿线到位后测量线间、线对地绝缘电阻是否符合规范和标准要求。4.7 导线穿管验收时，应检查导线连接是否坚实，有无余量，管内导线有无接头和扭结等。当设计无特殊要求时，导线的芯线应接受焊接、压板压接或套管连接。4.8 配管及管内配线工程质量监理汇总表，见表6.1 施工工艺流程变压器及附件运进现场和安装机具准备一器身检查T本体及附件安
9、装接地(接零)线敷设f进行电气试验T注油整体密封检查T试运行6.2 设备和器材到达现场后，监理工程师应和业主、承包人作下列验收检查：6.2.1 设备型号规格必需符合设计要求，附件、备件齐全；6.2.2 制造厂的技术文件应齐全；6.2.3 按电气装置安装工程施工及验收规范(GBJ148-92)有关规定作外观检查。6.3 设备安装前，土建应已具备下列条件，变压器方可安装：6.3.1 屋顶、楼板施工完毕，无有渗漏；室内地面的基层施工完毕，墙上标出地面标高;6.3.2 混凝土基础及构架达到允许安装的强度；焊接构件的质量符合要求；6.3.3 预埋件及留孔符合设计，预埋件坚实；6.3.4 具有足够的施工场
10、地，道路畅通。6.1 4变压器器身检查的项目和要求应按电气装置安装工程施工及验收规范(GBJ148-90)中有关规定执行。器身检查时，四周空气不宜低于0OC,变压器器身温度不宜低于四周空气温度；场地四周应清洁，并应有防尘措施，雨雪天或雾天，应在室内进行；相对湿度不超过75%时，器身暴露在空气中的时间，不应超过16ho6.5 变压器器身检查完毕后，必需用合格的变压器油进行冲洗；并清理油箱的底部，不得不遗留杂物。6.6 土建施工变压器基础时，应精确测量顶部标高，并用水平尺找平；安装轨道时用水平尺找平，下放垫铁拧紧螺栓；按轮距精确找准轨距，使两者相一样。6.7 净油器内部应擦拭干净，吸湿剂应干燥，其
11、滤网应安装于出口侧。6.8 吸湿器和储油柜间的连接管的密封应良好，吸湿剂应干燥，油封油位应在油面线上。6.9 绝缘油必需按电气装置安装工程施工及验收规范(GB50150-91冲“电5.1 施工工艺流程材料检查一加工一连接一安装一电气性能测试5.2 母线进场后，应检查有无合格证；无合格证则应做抗拉强度、延长率及电阻率试验。5.3 母线加工时，应检查其切割、调直、弯制方式、弯制位置、弯曲半径及搭接面质量等是否符合规范要求。5.4 母线焊接时应检查是否接受箴弧焊，母线填充料、焊缝、接头抗接强度和外观质量、咬口深度等是否符合规范要求。5.5 母线连接应作下列检查：5.5.1 检查连接方式是否符合规范要
12、求，严禁接受内螺纹管接头或锡焊接连接;5.5.2 接受螺栓连接时，应检查螺栓尺寸、安装方式及母线开孔尺寸、数量是否符合规范规定；553母线搭接时，应检查搭接面间隙、搭接面处理（应涂电力复合脂）、过渡板设置是否符合规范规定。连接螺检应用力矩紧固，其紧固力矩符合规范要求。5.6 母线安装应作下列检查：5.6.1 母线的相序排列、色标是否符合设计和规范要求；562安装标高、母线间距、支持点间距、补偿措施、同档母线弛度、接地等是否符合设计和规范要求：5.6.3 母线在支持绝缘子上的固定是否符合规范要求。5.7 插接母线槽的安装，应检查悬挂吊钩、固定间距、端头密封以及外壳连接、跨接是否符合规范要求。5.
13、8 支持绝缘子和穿墙套管安装前，应检查外观质量，留意有无破损、裂纹或瓷釉损伤；灌注的螺丝、螺母是否坚实坚实。高压绝缘子和穿墙套管应作耐压试验,35kV及以下支柱绝缘子绝缘电阻值应大于500MQo5.9 硬母线安装工程质量监理汇总表，见表六电力变压器安装工程质量监理细则/15气设备交接试验标准”篇的规定试验合格后，方可注入变压器中。不同牌号的绝缘油或同牌号的新油和旧油不宜混合运用，否则应做混油试验。6.10 变压器安装完毕后，应在储油管上用气压或油压，进行整体密封试验，要求油箱上能承受0.03Mpa的压力，试验持续时间为24h,应无渗漏O6.11 变压器在试运行前，应进行全面检查，确认其符合运行
14、条件时，方可投入试运行。6.12 变压器试运行时应进行下列检查：变压器第一次投入时，可全电压冲击合闸，如有条件时应从零起升压；冲击合闸时，变压器一般可由高压侧投入；第一次受电后，持续时间应不少于Wmin,变压器应无异样状况；变压器应进行5次空载全电压冲击合闸，并应无异样状况；励磁涌流不应引起爱惜装置的误动。6.13 电力变压器安装工程质量监理汇总表，见表(GB50150-91)有关规定执行。7.11 高压开关安装工程质量监理汇总表，见表7.1 施工工艺流程高压开关送到现场和施工机具准备T设备检查和清扫T开关安装操动机构安装T接地T电气试验调整一工程交接验收7.2 电器设备和器材到达现场后，监理
