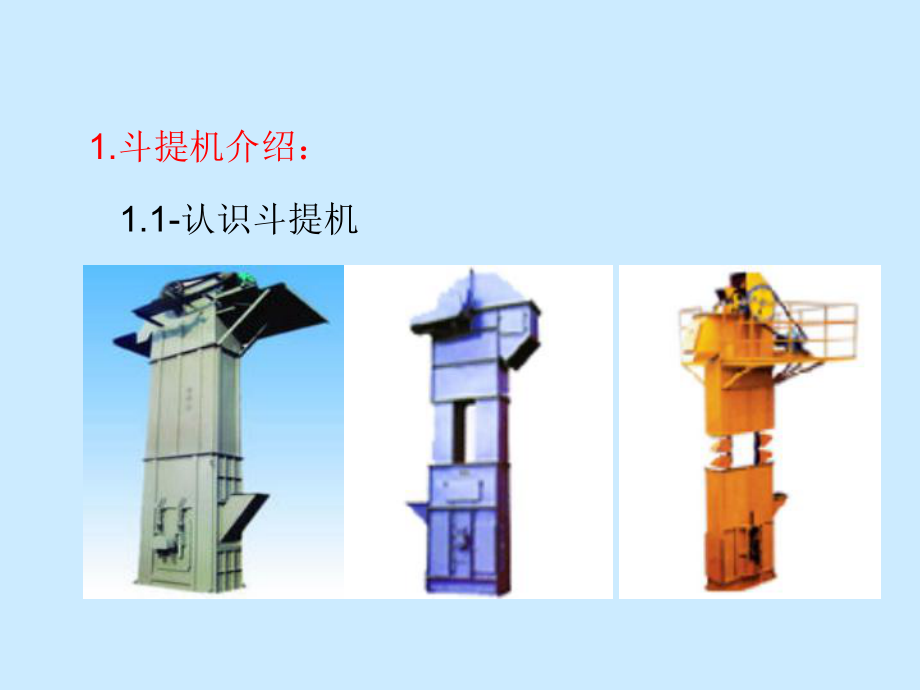

1、1.斗提机的介绍和分类2.斗提机的工作原理3.斗提机的外形结构及工作过程4.斗提机的简单计算和选用5.斗提机的维护和常见故障1.斗提机介绍:1.1-认识斗提机 1.2-斗提机基本知识(定义) a.斗提机即斗式提升机 ,斗提机是一个传统的叫法。 b.它是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。 a.按安装形式分:固定式和移动式b.按牵引构件不同:分为环链式,板链式和皮带式三种.我公司用到的斗提机为-固定式带式斗提机。斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点 .1.3-斗提机的分类:1.4-斗提机的卸料形式:根据料斗运行速度的快慢不同,斗式提升

2、机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。 2.斗提机的工作原理:料斗把物料从下面的储藏中舀起,随着输送带或链条提升到顶部,绕过头轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在上面的主动滚筒和下面的从动滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上下面各有一对传动链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。 3.1-斗提机外形及结构 斗提机的几个主要构件:斗提

3、机的几个主要构件: 1料斗输送带。料斗输送带。 2料斗。料斗。 3头轮和尾轮。头轮和尾轮。 4电机减速箱。电机减速箱。 5机筒。机筒。 6机座。机座。 1.结构结构 3.2-斗提机结构与工作过程斗提机结构与工作过程 2、工作过程、工作过程 斗提机利用环绕并张紧于头轮、尾轮的料斗输送带作为牵引构件,利用安装输送带上的料斗作为输送物料构件,通过输送带的连续运转实现物料的输送。因此,斗提机是连续性输送机械。理论上可将斗提机的工作过程分为三个阶段:1.装料过程2.提升过程3.卸料过程 3.2-斗提机结构与工作过程(1)装料过程装料过程。装料就是料斗在通过底座下半部分时挖取物料的过程。本提升机的料斗为间

4、断式均匀布置,流入式喂料 ,物料流入料斗内靠皮带提升到顶端 (2)提升过程提升过程。料斗绕过尾轮水平中心线始至头轮水平中心线止的过程,即物料随料斗垂直上升的过程称作提升过程。(3)卸料过程卸料过程。物料随料斗通过头轮上半部分时离开料斗从卸料 口 卸出的过程称为卸料过程。采用“离心投料法”卸料。 2、工作过程、工作过程 4、简单计算和选用:、简单计算和选用: 1、输送量的计算、输送量的计算 斗提机输送量计算公式为:斗提机输送量计算公式为: Q=0.375iar 式中:式中: Q输送量输送量(th); I料斗的容积料斗的容积(1); a料斗的间距料斗的间距(m); r物料的容重物料的容重(kgm3

5、) ; 料斗的装满系数,其大小由输送速度、畚斗形式、物料种类等多料斗的装满系数,其大小由输送速度、畚斗形式、物料种类等多种因素决定,计算时可按颗粒料取种因素决定,计算时可按颗粒料取075,粉状料取,粉状料取055初步确定;初步确定; 料斗带的线速度。即输送速度料斗带的线速度。即输送速度(ms)。流动性好的物料取。流动性好的物料取2535ms;稻谷、小麦等物料取;稻谷、小麦等物料取1-25ms;粉状料取;粉状料取0615ms;块状料取块状料取061ms。 斗提式完整的型号表示包括:专业代号、品种代号、型式代号和规斗提式完整的型号表示包括:专业代号、品种代号、型式代号和规格代号。格代号。 举例如下

6、:举例如下: TDTG 3618型斗提机型斗提机 T专业代号专业代号(粮油机械通用设备粮油机械通用设备) DT品种代号(斗式提升机)品种代号(斗式提升机) G型式代号(固定式),(移动式和链式斗提式的型号代号型式代号(固定式),(移动式和链式斗提式的型号代号分别为分别为Y或或L);); 3618规格代号规格代号头轮直径(头轮直径(cm)畚斗宽度()畚斗宽度(cm)。 2、选用、选用5.斗提机主要特点:1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型均匀布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。 2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、

7、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。 3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性。提升高度高.提升机运行平稳,因此可达到较高的提升高度。 4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。 6.斗提机维护和常见故障:、轴承担负机器的全部负荷,所以良好的润滑对轴承寿命有很大的关系,它直接影响到机器的使用寿命和运转率,因而要求注入的润滑油必须清洁,密封必须良好, 、新安装的尾轮容易发生松动窜位必须经常进行检查 、注意机器各部位的工作是否正常 、注意检查

8、易磨损件的磨损程度,随时更换被磨损的零件 5、轴承油温升高,应立即停车检查原因加以消除。 6、转动齿轮在运转时若有冲击声应立即停车检查,并消除 6.1-斗提机维护6.2-斗提机常见故障及处理:1、斗提机的跑偏 跑偏:即皮带运行偏离了斗提机头尾轮的中心线。斗提机跑偏严重时会碰撞壳体,应及时停机请维修人员调整。 处理方法: a.调整尾轮处丝杠。 b.调整头轮处轴承座。 c.增加挡边轮.6.2-斗提机常见故障及处理:2、斗提机的打滑 打滑:即斗提皮带与头轮之间产生了相对的滑动。严重时头轮转动而皮带与尾轮不能跟着转动。应及时停机请维修人员调整。 原因处理方法: a. 涨紧皮带。(调整尾轮) b. 头轮

9、磨损。(更换头轮) c. 尾部堵料。 (清理积料)6.2-斗提机常见故障及处理:3、斗提机的堵料 堵料:因下料溜管粘料、结料或被异物卡住造成的料流不畅。一般下料溜管都装有堵料的探头,和防堵料的气锤应及时停机请维修人员检查。 原因处理方法: a. 操作工操作不当。 b. 进料口进料过多 c. 料斗脱落,造成提升量减少或卡滞 (打开观察窗,清理积料)6.2-斗提机常见故障及处理:4、斗提机轴承异响或运转不灵活,更换轴承。 5、斗提机料斗易变形,老化,破损应及时更换, 防止料斗脱落出现卡滞 1、 长期的留心观察 需要注意事项: 2 、稳定的数据记录。 3 、日常维护保养的连续性 4、检修的全面性 特别提醒: 斗提机严禁带料启动 ,每次发生堵料时,必须将斗提机尾部的积料清理出来,才能再次启动斗提机,以确保斗提机皮带,电机减速机的使用寿命,减少不必要的设备事故发生,保证设备运行的安全 谢谢大家!
