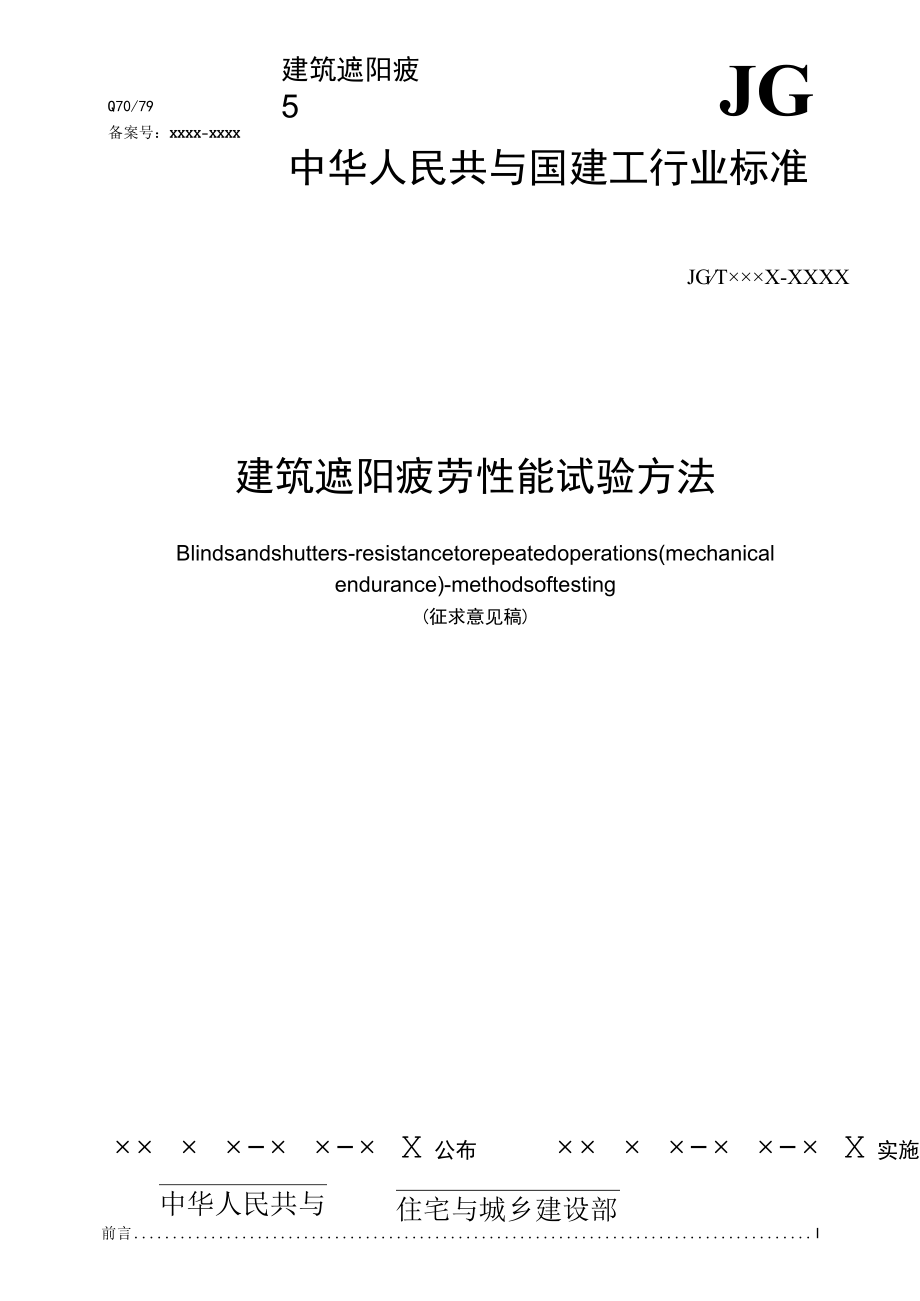

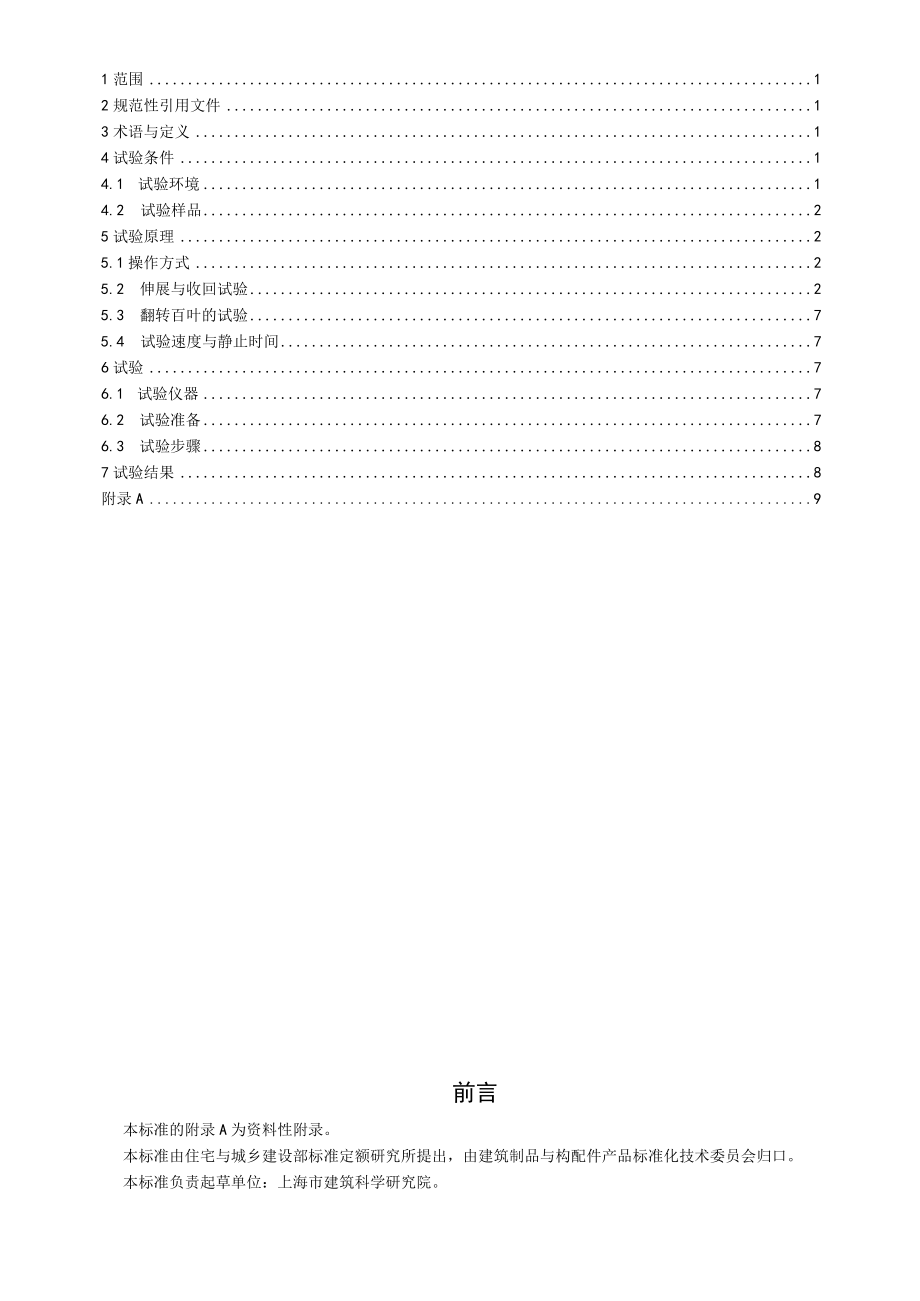

1、建筑遮阳疲5Q70/79备案号：XXXX-XXXXJG中华人民共与国建工行业标准JGTX-XXXX建筑遮阳疲劳性能试验方法Blindsandshutters-resistancetorepeatedoperations(mechanicalendurance)-methodsoftesting(征求意见稿) - - X公布 - - X实施中华人民共与住宅与城乡建设部前言I1范围12规范性引用文件13术语与定义14试验条件14.1 试验环境14.2 试验样品25试验原理25.1操作方式25.2 伸展与收回试验25.3 翻转百叶的试验75.4 试验速度与静止时间76试验76.1 试验仪器76.2
2、试验准备76.3 试验步骤87试验结果8附录A9前言本标准的附录A为资料性附录。本标准由住宅与城乡建设部标准定额研究所提出，由建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：上海市建筑科学研究院。本标准参加起草单位：本标准要紧起草人：本标准为首次公布。建筑遮阳疲劳性能试验方法1范围本标准规定了建筑遮阳类产品疲劳性能试验的术语与定义、试验条件、试验原理、试验、试验结果与试验报告。本标准适用于有往复运动的建筑室内外用遮阳篷、遮阳帘与百叶等建筑遮阳类产品。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或者
3、修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JGTXXX-XXXX建筑遮阳操纵力测量试验方法JGTXXX-XXXX建筑遮阳通用技术要求3术语与定义下列术语与定义适用于本标准。3.1手动代替操作overrideoperation电控遮阳产品电控失效时的手动操作。3.2参考速度referencevelocitya）操作机构的速度：操作机构为转动时的转动速度，单位为“转/分”（rpm）。操作机构为直线运动的直线速度，单位为“米/分”（m/min）。电机驱动产品的转动速度，单位为“转/分”（rpm）。b）遮
4、阳产品伸展的速度与翻转百叶的速度：绕轴旋转遮阳产品的切线速度（翼型百叶窗，软百叶窗，翻板等），单位为“米/分”（mmin）遮阳产品伸展或者者同收时在平面内的线性速度（带钩百叶窗、平开式带钩百叶窗、推拉百叶窗、固定式百叶窗与遮阳蓬等）单位为“米/分”（m/min）。3.3收回与伸展retraction/extension遮阳产品从完全伸展或者者收回位置运行至完全收同或者者伸展的运动。3.4伸展、收回循环周期retraction/extensioneyeIe一个循环过程包含收回、伸展与其间的静止时间。不包含系统非自动的接通与关闭操作时间。3.5翻转百叶周期tiItinglathscycle一个完整
5、的周期包含从百叶关闭的位置运动展开，直至回到这个位置。在单一操作下，百叶翻转包含在伸展、收同的循环周期中。3.6限位点endstop距最大伸展与收缩处终点20mm处的位置。4试验条件4.1 试验环境试验室条件下进行试验，温度23C5C,试验过程中如有需要，可添加润滑油润滑。4.2 试验样品试样的尺寸与数量应符合JG/TXXXX-XXXX建筑遮阳操纵力测量试验方法中4.1与4.2规定。5试验原理5.1 操作方式5.1.1 转动方式包含带手柄的齿轮带手柄的绞盘（绳索、皮带、链条）杆或者棒（专指可翻转叶片的内遮阳产品）5.1.2 直线运动包含 带式：由带子、绳索拉动； 拉珠式：由绳索或者者拉珠拉动；
6、 直接拉动式：直接用手、杆或者棒拉动（专指翼形百叶窗中的百叶摆动）5.1.3 电动随产品附带的用于产品运行操作的电机装置。5.2 伸展与收回试验5.2.1 概述根据JG/TXXXX-XXXX建筑遮阳通用技术要求中XX规定的产品性能分级要求，确定试验的循环测试次数（或者者直至样品损坏不能继续进行测试）。按照5.1.2至5.1.5所规定的操作步骤与5.3试验速度及停止时间进行试验。5.2.2直接拉动式与拉珠式产品预先设定试样伸展与收回位置的限位点（距离终点20mm处）。当试样运行至限位点时，试验设备停止拉动样品，使样品因惯性效应继续运行至终点。对惯性效应（如卷帘质量过轻）不明显的试样，在伸展或者者
7、收回终点的20mm处仍要停止拉动。5.2.2.1翼型百叶窗（见图1）图1翼型百叶窗预先设定伸展与收缩状态的限位点。该产品每一个扇面均可展开至180。，在距离终点20mm处要停止运动。关于两个扇面，在收向过程中，主扇面先运动，其次是次扇面，试验运行周期见图2。单位为分钟18tf1开启角度2主扇面3次扇面4时间间隔5静止时间6时间轴7一个循环时间图2双翼型百叶窗的运行过程5.2.2.2软百叶窗图3软百叶窗软百叶窗（见图3）该产品的运行方式为百叶扇面逐一折叠的运行。5.2.3带式传动操作的产品预先设定伸展与收缩状态的限位点。考虑到惯性作用，试验设备配备有祛码M（如图4）。操作遮阳帘运行的皮带（皮带1
8、）与转动轴上的皮带（皮带2）应为同一类型产品。硅码的质量由下式计算得到：M遮阳帘质量,NM=十2奴10注：上述试验中所用的皮带的长度应超过操作遮阳帘的皮带长度。测试中，惯性卷盘是固定的、独立的，试验方法参照附录A。每个循环由下列的步骤构成：a）先将遮阳板与百叶收回到初始状态b）然后将遮阳帘展开：注1：卷盘可满足皮带与绳子的充分伸展；注2：下限位点的位置决定窗帘的最大展开程度，当达到这个位置时电机减速使得皮带1比必要行程长IOOlnln。在窗帘完全伸展的状态下，如今祛码M将落在一个固定的平面或者者地上。c）再停止运动d）再将遮阳帘收P1：注1：卷盘将皮带2卷紧；注2：上限位点的位置决定遮阳帘的最
9、大收回程度，当达到这个位置时，为了延缓电机的制动,祛码向上运动至少100mm,e）最后停止运动。图4带卷盘的开启运行装置测试原理图1-皮带12-电机3-引导带4一祛码M5一皮带26-卷盘7-上停止点8-遮阳帘9-下停止点5.2.4转动操作将试验设备连接到样品把手上，并与曲柄轴形成如下的角度：30：单万向节连接（见图5a）60：双万向节连接（见图5b）图5a单万向节齿轮连接图5b双万向节齿轮连接1输入齿轮轴2曲柄图5带曲柄执手的齿轮装置在曲柄执手的后方安装电机并配置一个夹具，用以确保电机与曲柄的轴在一条直线上。通过夹具保证执手作旋转运动（见图6）1齿轮2连接处3连接处与执手夹角4曲柄53kg硅码
10、6把手7抓柄8扭矩传感器9电机10夹具图6疲劳性能检试验装置注Q=30。:单万向节连接；=60:双万向节连接曲柄的运动方式有下列两种方式：曲柄轴所在平面与遮阳帘成90（见图7a）,曲柄轴所在平面与遮阳帘成45（见图7b）产品展开与收回的最终位置由产品说明书确定。图7a曲柄轴所在平面与遮阳帘成900图7b曲柄轴所在平面与遮阳帘成451遮阳帘2曲柄运动平面图7带曲柄执手的齿轮（万向节）两种运动平面5.2.5电动操作试验预先设定伸展与收缩状态的限位点，试验对象为卷帘与百叶帘配套的电动机。5.3 翻转百叶的试验在产品完全展开的位置进行翻转百叶的检测。翻转百叶的速度详见表Io关于指定等级的产品，先完成相
11、应的展开与收回测试的循环次数，然后再完成相应的百叶翻转的循环次数。5.4 试验速度与静止时间在遮阳产品总运行行程的前20%内达到试验速度，并在保持这个速度达到下列条件时停止： 直接拉动与拉珠式的运动产品：在5.L2条件下停止设备运行； 带式传动运动产品：在5.1.3条件下停止设备运行； 转动产品：在5.1.4描述的阶段停止设备运行； 电机操作产品：在限位点停止电机； 翻转百叶：在5.2描述的阶段停止设备运行。表1参考速度遮阳帘或者者板的运动试验速度有曲柄把手的齿轮，绞盘50rpm70rpm绳索或者皮带10mmin20m/min绳子或者拉珠10mmin20m/min手动直接操作（手，棒或者绳索）
12、10min20m/min电动操作电机的速度6试验6.1 试验仪器 测力计：精度3%； 扭矩仪：精度3%；卷尺：精度Imm； 量角器：精度2。计数器6.2 试验准备根据生产厂家的安装说明，将样品所有构成部件安装在试验装置上。保证试验过程中遮阳产品的运动与实际情况一致。对斜伸式遮阳帘（卷帘、软百叶等）将其安装在其伸出的位置，并锁紧开启装置。假如某种产品在开启部位不能打开或者者回收，生产厂家应该有明示。安装时，若产品自身无自锁功能则保持其在未锁状态下，若有自锁功能则锁定后进行试验。初始进行5个循环测试，确保试样安装正确。将计数器归零。6.3 试验步骤6.3.1初始测量测量样品的运动行程（角度或者毫米
13、）；标记限位点，用以观测、描述皮带、绳索受阻停止时的情况；手动操作的产品，按照JGXXXX-XXXX建筑遮阳操作力测量试验方法中规定的方法测量操作力；6.3.2测试进行循环试验；每进行IOOO次循环试验后检查试样，必要时，可添加润滑油；试样失效或者完成指定的循环次数后，试验结束。6.3.3最终测量按照6.3.1重复测试。7试验结果记录：测试完成的次数与达到的等级；样品的行程（角度或者毫米）窗帘或者窗帘上下板条的偏移量、操作机构基准点的偏移量（特别是带式、拉绳式操作机构在制动时的滑动距离；操作前（Fi）后（Fe）操作力的大小与所在的等级；操作力的变化率。计算如下：V（%）=100（FeFi-l）
14、（1）式中，V操作力变化率；Fe疲劳性能试验后的操作力，单位为牛顿（N）；Fi疲劳性能试验前的操作力，单位为牛顿（N）O8试验报告测试报告包含下列信息：a）实验室名称与地址；b）标准出版号、名称与日期；c）报告的唯一性标识，报告的页码与总页数；d）委托人的姓名与地址；e）测试日期；f）测试方法说明与与标准的偏离情况；g）测定百叶窗与百叶帘时所有必要的细节；h）所有有关细节，包含型号、具体尺寸、材料、窗与帘的形式与构成，与与厂家提供的图纸的一致性；i）测试样品的硬件、装置与附件的全部说明；j）关闭条件（是否是自动的）；k）添加润滑油的频率与试验中任何一次调整；D实验室的存储与测试条件；m）结果的表不（参见条款7）；n）样品磨损或者者失效的具体情况，包含遮阳帘运行中的颤动。附录A（资料性附录）卷轴与皮带、绳索的匹配试验A.1概述本附录规定了，在进行疲劳性能试验前，对用于试验的皮带、绳索的卷盘锁定装置进行的测试。A.2试验原理用指定的试验装置（见图LI）对卷盘锁定装置进行循环测试。即在带子上施加90N的拉力，进行20000次的
