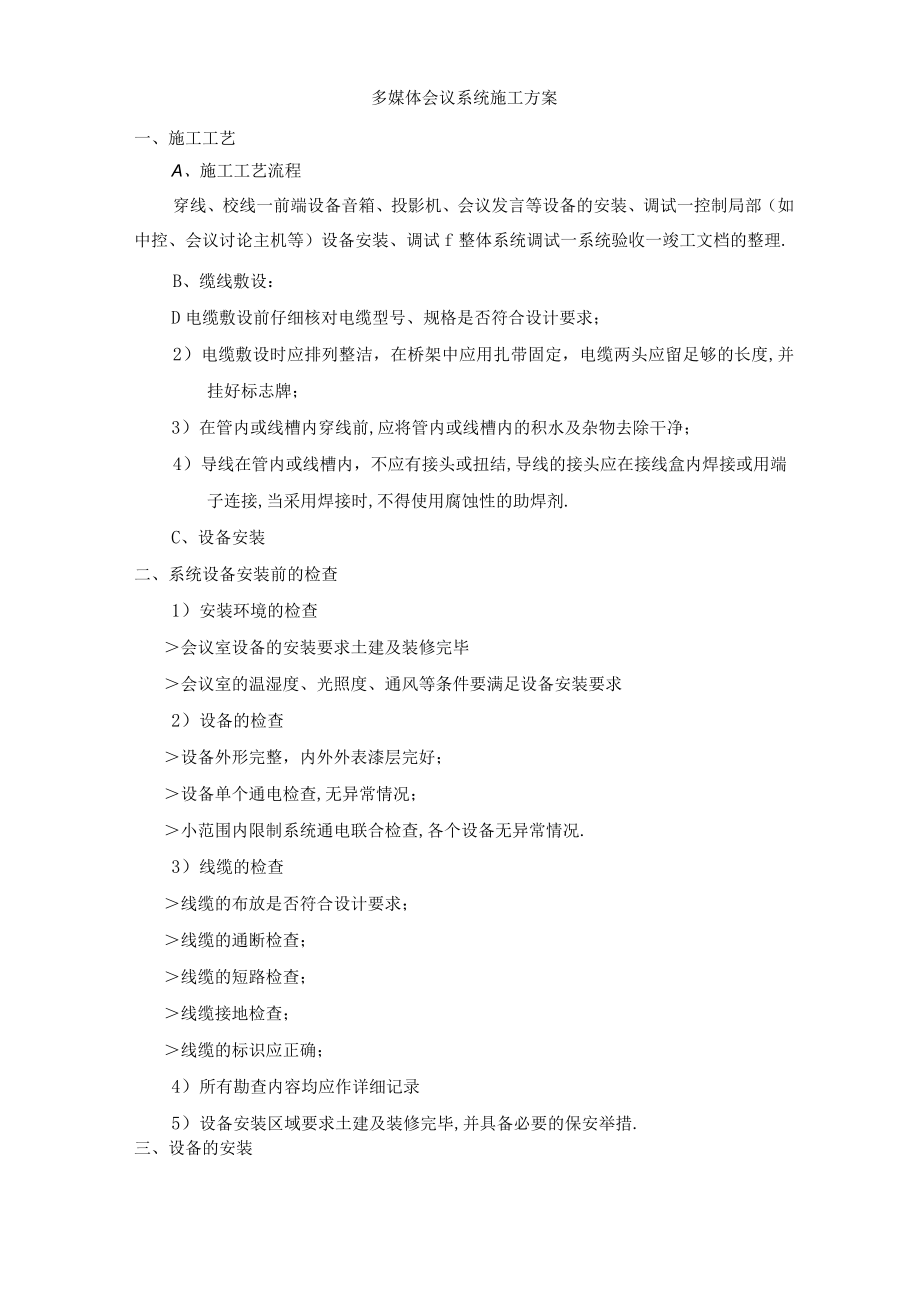

多媒体会议系统施工方案.docx_第1页
第1页 / 共6页

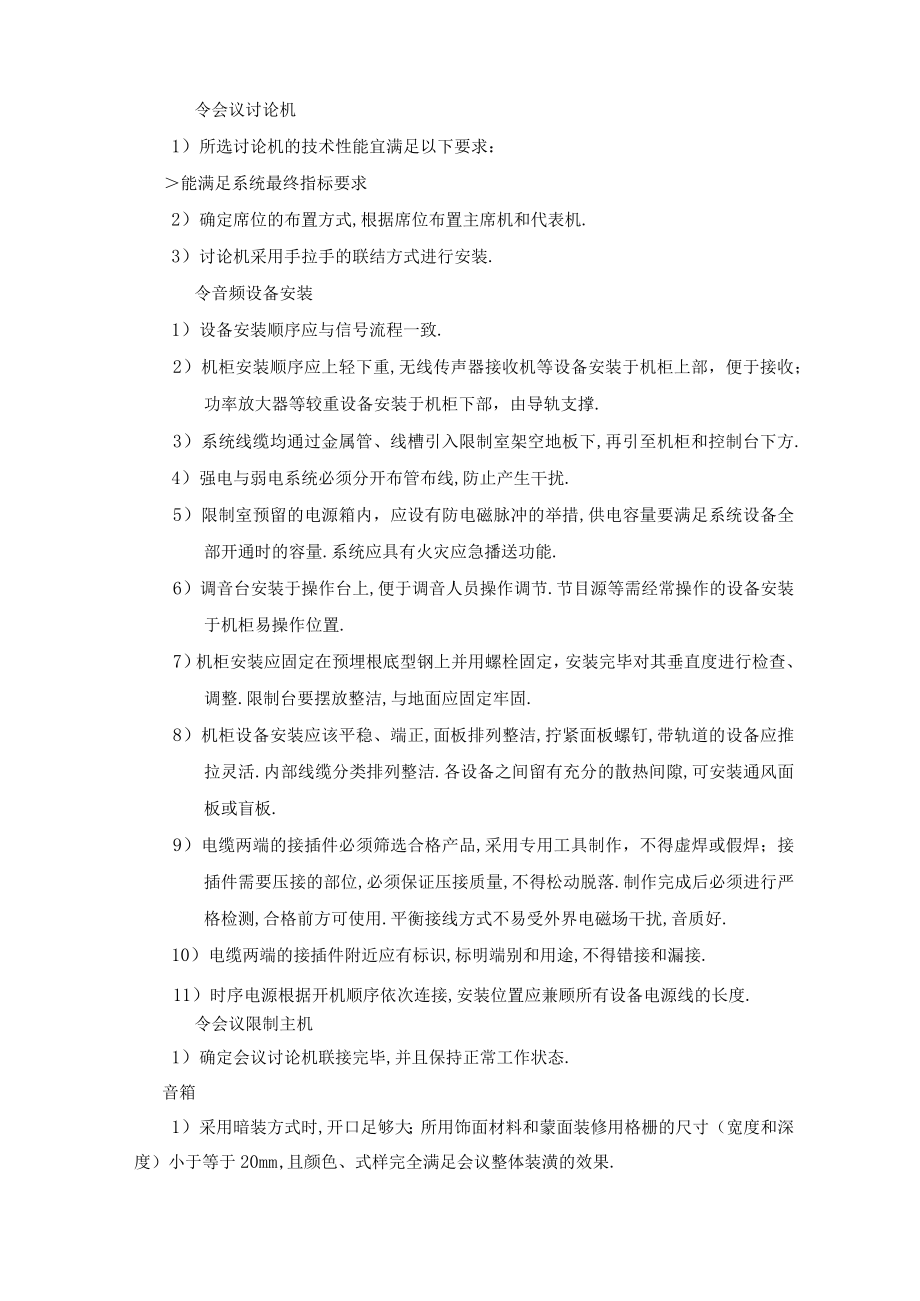

多媒体会议系统施工方案.docx_第2页
第2页 / 共6页

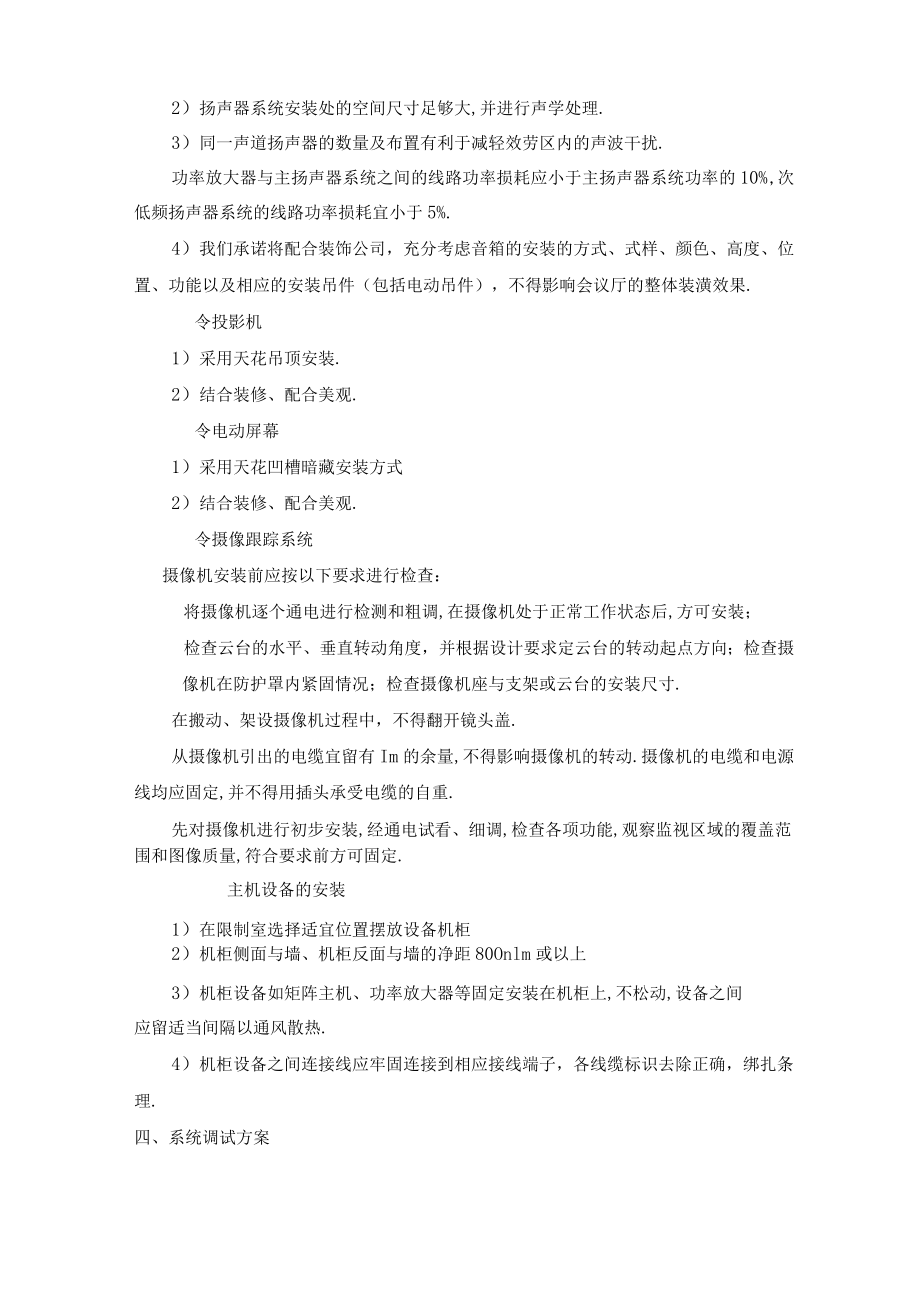

多媒体会议系统施工方案.docx_第3页
第3页 / 共6页
多媒体会议系统施工方案.docx_第4页
第4页 / 共6页
多媒体会议系统施工方案.docx_第5页
第5页 / 共6页
多媒体会议系统施工方案.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《多媒体会议系统施工方案.docx》由会员分享,可在线阅读,更多相关《多媒体会议系统施工方案.docx(6页珍藏版)》请在第壹文秘上搜索。

1、多媒体会议系统施工方案一、施工工艺A、施工工艺流程穿线、校线一前端设备音箱、投影机、会议发言等设备的安装、调试一控制局部(如中控、会议讨论主机等)设备安装、调试f整体系统调试一系统验收一竣工文档的整理.B、缆线敷设:D电缆敷设前仔细核对电缆型号、规格是否符合设计要求;2)电缆敷设时应排列整洁,在桥架中应用扎带固定,电缆两头应留足够的长度,并挂好标志牌;3)在管内或线槽内穿线前,应将管内或线槽内的积水及杂物去除干净;4)导线在管内或线槽内,不应有接头或扭结,导线的接头应在接线盒内焊接或用端子连接,当采用焊接时,不得使用腐蚀性的助焊剂.C、设备安装二、系统设备安装前的检查1)安装环境的检查会议室设

2、备的安装要求土建及装修完毕会议室的温湿度、光照度、通风等条件要满足设备安装要求2)设备的检查设备外形完整,内外外表漆层完好;设备单个通电检查,无异常情况;小范围内限制系统通电联合检查,各个设备无异常情况.3)线缆的检查线缆的布放是否符合设计要求;线缆的通断检查;线缆的短路检查;线缆接地检查;线缆的标识应正确;4)所有勘查内容均应作详细记录5)设备安装区域要求土建及装修完毕,并具备必要的保安举措.三、设备的安装令会议讨论机1)所选讨论机的技术性能宜满足以下要求:能满足系统最终指标要求2)确定席位的布置方式,根据席位布置主席机和代表机.3)讨论机采用手拉手的联结方式进行安装.令音频设备安装1)设备

3、安装顺序应与信号流程一致.2)机柜安装顺序应上轻下重,无线传声器接收机等设备安装于机柜上部,便于接收;功率放大器等较重设备安装于机柜下部,由导轨支撑.3)系统线缆均通过金属管、线槽引入限制室架空地板下,再引至机柜和控制台下方.4)强电与弱电系统必须分开布管布线,防止产生干扰.5)限制室预留的电源箱内,应设有防电磁脉冲的举措,供电容量要满足系统设备全部开通时的容量.系统应具有火灾应急播送功能.6)调音台安装于操作台上,便于调音人员操作调节.节目源等需经常操作的设备安装于机柜易操作位置.7)机柜安装应固定在预埋根底型钢上并用螺栓固定,安装完毕对其垂直度进行检查、调整.限制台要摆放整洁,与地面应固定

4、牢固.8)机柜设备安装应该平稳、端正,面板排列整洁,拧紧面板螺钉,带轨道的设备应推拉灵活.内部线缆分类排列整洁.各设备之间留有充分的散热间隙,可安装通风面板或盲板.9)电缆两端的接插件必须筛选合格产品,采用专用工具制作,不得虚焊或假焊;接插件需要压接的部位,必须保证压接质量,不得松动脱落.制作完成后必须进行严格检测,合格前方可使用.平衡接线方式不易受外界电磁场干扰,音质好.10)电缆两端的接插件附近应有标识,标明端别和用途,不得错接和漏接.11)时序电源根据开机顺序依次连接,安装位置应兼顾所有设备电源线的长度.令会议限制主机1)确定会议讨论机联接完毕,并且保持正常工作状态.音箱1)采用暗装方式

5、时,开口足够大;所用饰面材料和蒙面装修用格栅的尺寸(宽度和深度)小于等于20mm,且颜色、式样完全满足会议整体装潢的效果.2)扬声器系统安装处的空间尺寸足够大,并进行声学处理.3)同一声道扬声器的数量及布置有利于减轻效劳区内的声波干扰.功率放大器与主扬声器系统之间的线路功率损耗应小于主扬声器系统功率的10%,次低频扬声器系统的线路功率损耗宜小于5%.4)我们承诺将配合装饰公司,充分考虑音箱的安装的方式、式样、颜色、高度、位置、功能以及相应的安装吊件(包括电动吊件),不得影响会议厅的整体装潢效果.令投影机1)采用天花吊顶安装.2)结合装修、配合美观.令电动屏幕1)采用天花凹槽暗藏安装方式2)结合

6、装修、配合美观.令摄像跟踪系统摄像机安装前应按以下要求进行检查:将摄像机逐个通电进行检测和粗调,在摄像机处于正常工作状态后,方可安装;检查云台的水平、垂直转动角度,并根据设计要求定云台的转动起点方向;检查摄像机在防护罩内紧固情况;检查摄像机座与支架或云台的安装尺寸.在搬动、架设摄像机过程中,不得翻开镜头盖.从摄像机引出的电缆宜留有Im的余量,不得影响摄像机的转动.摄像机的电缆和电源线均应固定,并不得用插头承受电缆的自重.先对摄像机进行初步安装,经通电试看、细调,检查各项功能,观察监视区域的覆盖范围和图像质量,符合要求前方可固定.主机设备的安装1)在限制室选择适宜位置摆放设备机柜2)机柜侧面与墙

7、、机柜反面与墙的净距80Onlm或以上3)机柜设备如矩阵主机、功率放大器等固定安装在机柜上,不松动,设备之间应留适当间隔以通风散热.4)机柜设备之间连接线应牢固连接到相应接线端子,各线缆标识去除正确,绑扎条理.四、系统调试方案调试准备工作:1)检查接地系统测试记录,如不符合设计要求严禁加电调试.2)技术人员熟悉限制逻辑,准备好调试记录表.3)系统调试前确认各个设备本身不存在质量问题,方可通电.4)各类设备的型号及安装位置应符合设计要求.5)各类设备标注的使用电源电压应与使用场地的电源电压相符合.6)检查设备连线的线缆规格与型号,线缆连接应正确,无松动和虚焊现象.7)依据调试要求调整设备安装状态

8、,扬声器定位后应固定,并加装保险装置.8)在通电以前,各设备的开关、旋钮应置于初始位置.音频设备调试:1)线路检测:音箱线先同功放别离,然后用欧姆表检测,看有无开路、短路或相互粘连现象.2)初步检查信号源及信号处理环节:主要依靠调音台以及其他周边设备面板上的信号灯,以确认信号源的信号是否能按预期的方式到达信号处理系统的输出端.3)接通功率放大器:将调音台的总推子拉下,以免接通功率放大器时音箱受到意外冲突.翻开攻放电元,慢慢开大功率放大器的音量旋钮(一半或以上),慢慢推起调音台的总推子,功放的信号灯应点亮或闪烁,主音箱同步放声.4)音乐播放声音应饱满、层次清楚、响度足够.5)有线传声器、会议传声

9、器应正常使用.6)讲话声音应饱满、响度足够、无啸叫发生.7)人声演唱声音应饱满、层次清楚、响度足够,无啸叫发生.8)在观众席位置应无明显可闻的本底噪声9)根据会议系统不同功能开启相应设备电源,确认设备工作正常.10)确认记录系统相关设备、数据库运行正常.11)确认系统设备工作正常,调整设备参数.12)确认系统运行正常,并根据设计功能要求进行细调,满足系统使用要求,到达最正确整体效果.13)系统指标应满足?厅堂扩声系统设计标准?GB50371扩声系统声学特性指标要求.14)系统经调试后,主观试听,应语言清楚、音乐饱满,定位准确,声场均匀.视频设备调试:1)翻开视频设备电源,将视频信号、计算机信号

10、分别接入显示设备,图像应清楚,无拖尾、无抖动、无闪烁等失真现象.2)应根据幕布的位置调整投影机,调试到适宜的位置后进行定位.调整投影的焦点、梯度等直至图像清楚、端正.3)会议摄像跟踪摄像机自动跟踪发言者,并自动对焦放大,联动视频显示设备,显示发言者图像.4)会议信息处理系统通过矩阵可对多路视频信号、数据信号实现快速切换的,图像应稳定可靠.5)会议记录系统能将会场实况进行存储,并能随意调用播放.6)经调试后,系统的图像清楚度、图像连续性、图像色调及色饱和度应达到设计指标要求.摄像跟踪系统调试:摄像机视频输出调试监视范围的调试通过调整视场角来调整监视的角度,选择适宜的光圈相对孔径、景深,来改善所摄

11、画面的质量.视场角的选择原那么摄像机成像的位置(摄像器件)是固定的,而成像面尺寸的大小也由摄像器件确实定而固定下来.选择摄像机镜头的尺寸时,i般均要与选用摄像机器件的成像而的尺寸相对应.当无法对应时,也只能将大尺寸的镜头用于小尺寸摄像器件的摄像机上.假设反过来用,那么会因一局部景物的光束被镜头所遮挡,而是成像器件的成像面没有被充分利用,即会使成像面的实际尺寸被缩小.光圈的相对孔径的调整原那么光圈的作用有两个.第一:将距离主光轴较远的光束挡住,这样可以提升成像的清楚度.第二,限制穿过镜头的光通量大小,以满足摄像器件成像面上所需的适宜的照度,从而到达限制曝光量的目的.设镜头的有效进光孔径为D,那么

12、光圈相对孔径等于镜头的有效孔径与镜头焦距之比.该指标表示了物镜的集光水平,相对孔径越大,通过的光越多.曝光量等于光圈相对孔径的平方.光圈值数(F)=fD,即等于光圈相对孔径的倒数,即在实际调试时选择适宜的F值即可.景深的调整原那么光学镜头对应的空间距离就称为该镜头的成像的景深.通常与光圈大小,焦距长短,物距远近有关.光圈大小:在镜头焦距,物距不变的条件下,光圈系数越大,景深范围越大,反之越小.焦距长短:在光圈系数,物距不变的条件下,镜头焦距越大,景深越小.物距远近:在镜头焦距,光圈系数不变的条件下,物距越大,景深范围越大,反之越小.会议发言单元调试:1)通电前将各设备开关、旋钮置于规定位置.按设备要求完成软件的安装、参数设置及其调整.2)设备初次通电时预热,并观察无异常现象前方可进行正常操作.
