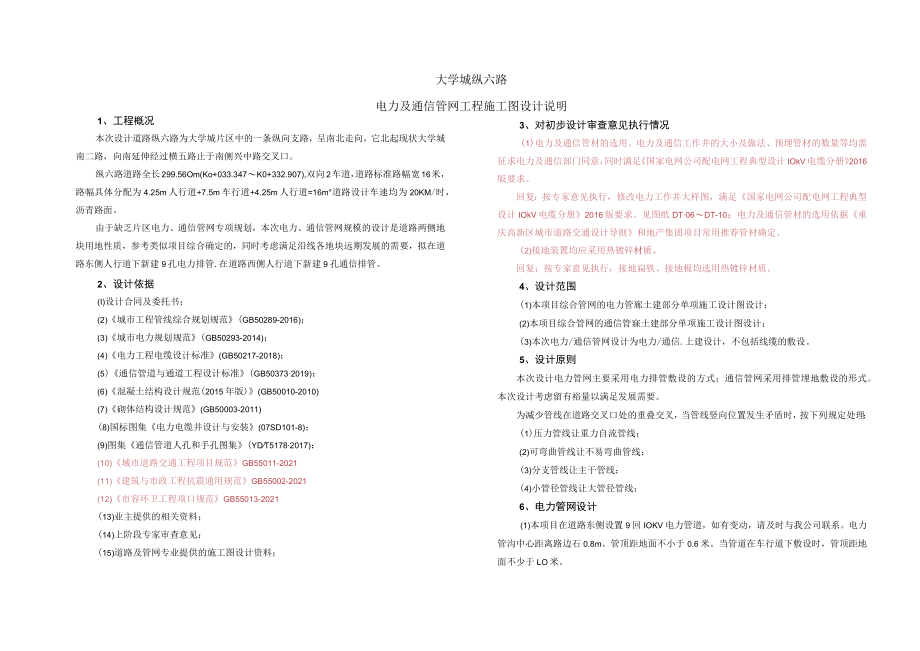

大学城纵六路电力及通信管网工程施工图设计说明.docx_第1页
第1页 / 共5页

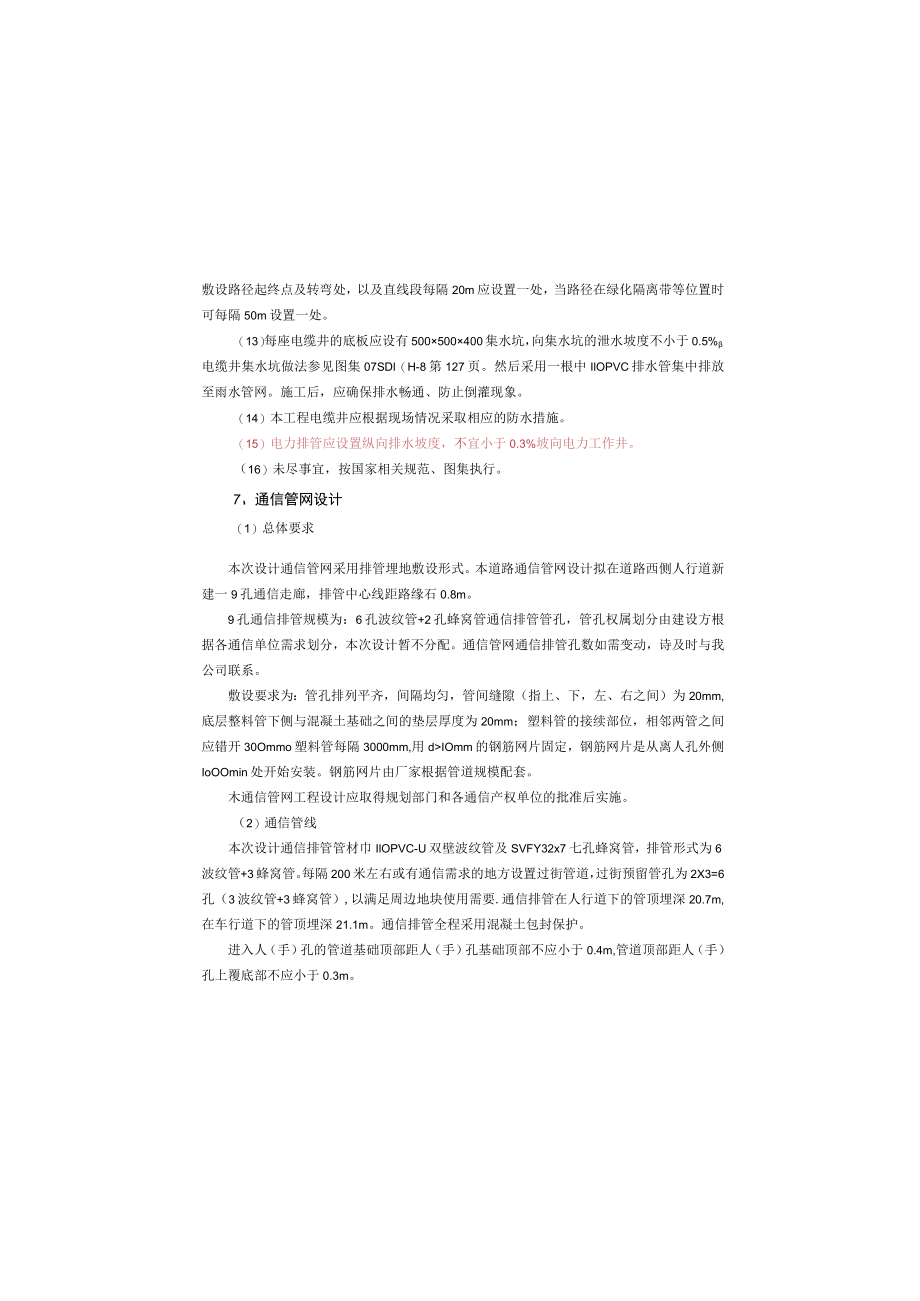

大学城纵六路电力及通信管网工程施工图设计说明.docx_第2页
第2页 / 共5页
大学城纵六路电力及通信管网工程施工图设计说明.docx_第3页
第3页 / 共5页
大学城纵六路电力及通信管网工程施工图设计说明.docx_第4页
第4页 / 共5页
大学城纵六路电力及通信管网工程施工图设计说明.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《大学城纵六路电力及通信管网工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《大学城纵六路电力及通信管网工程施工图设计说明.docx(5页珍藏版)》请在第壹文秘上搜索。

1、大学城纵六路电力及通信管网工程施工图设计说明1、工程概况本次设计道路纵六路为大学城片区中的一条纵向支路,呈南北走向,它北起现状大学城南二路,向南延伸经过横五路止于南侧兴中路交叉口。纵六路道路全长299.56Om(Ko+033.347K0+332.907),双向2车道,道路标准路幅宽16米,路幅具体分配为4.25m人行道+7.5m车行道+4.25m人行道=16m道路设计车速均为20KM/时,沥青路面。由于缺乏片区电力、通信管网专项规划,本次电力、通信管网规模的设计是道路两侧地块用地性质,参考类似项目综合确定的,同时考虑满足沿线各地块远期发展的需要,拟在道路东侧人行道下新建9孔电力排管.在道路西侧

2、人行道下新建9孔通信排管。2、设计依据(I)设计合同及委托书;(2)城市工程管线综合规划规范(GB50289-2016);(3)城市电力规划规范(GB50293-2014);(4)电力工程电缆设计标准(GB50217-2018);(5)通信管道与通道工程设计标准(GB503732019):(6)混凝土结构设计规范(2015年版)(GB50010-2010)(7)砌体结构设计规范(GB50003-2011)(8)国标图集电力电缆井设计与安装(07SD101-8);(9)图集通信管道人孔和手孔图集(YDT51782017):(10)城市道路交通工程项目规范GB55011-2021(11)建筑与市政

3、工程抗震通用规范GB55002-2021(12)市容环卫工程项口规范GB55013-2021(13)业主提供的相关资料;(14)上阶段专家审查意见:(15)道路及管网专业提供的施工图设计资料;3、对初步设计审查意见执行情况(1)电力及通信管材的选用、电力及通信工作井的大小及做法、预埋管材的数量等均需征求电力及通信部门同意,同时满足国家电网公司配电网工程典型设计IOkV电缆分册2016版要求。回复:按专家意见执行,修改电力工作井大样图,满足国家电网公司配电网工程典型设计IOkV电缆分册2016版要求。见图纸DT06DT-10:电力及通信管材的选用依据重庆高新区城市道路交通设计导则和地产集团项目常

4、用推荐管材确定。(2)接地装置均应采用热镀锌材质。回复;按专家意见执行,接地扁铁、接地极均选用热镀锌材质。4、设计范围(1)本项目综合管网的电力管廊土建部分单项施工设计图设计;(2)本项目综合管网的通信管寐土建部分单项施工设计图设计;(3)本次电力/通信管网设计为电力/通信.上建设计,不包括线缆的敷设。5、设计原则本次设计电力管网主要采用电力排管敷设的方式;通信管网采用排管埋地敷设的形式。本次设计考虑留有裕量以满足发展需要。为减少管线在道路交叉口处的重叠交叉,当管线竖向位置发生矛盾时,按下列规定处理:(1)压力管线让重力自流管线;(2)可弯曲管线让不易弯曲管线:(3)分支管线让主干管线;(4)

5、小管径管线让大管径管线;6、电力管网设计(1)本项目在道路东侧设置9回IOKV电力管道,如有变动,请及时与我公司联系。电力管沟中心距离路边石0.8m。管顶距地面不小于0.6米。当管道在车行道下敷设时,管顶距地面不少于LO米。敷设路径起终点及转弯处,以及直线段每隔20m应设置一处,当路径在绿化隔离带等位置时可每隔50m设置一处。(13)每座电缆井的底板应设有500500400集水坑,向集水坑的泄水坡度不小于0.5%电缆井集水坑做法参见图集07SDl(H-8第127页。然后采用一根中IlOPVC排水管集中排放至雨水管网。施工后,应确保排水畅通、防止倒灌现象。(14)本工程电缆井应根据现场情况采取相

6、应的防水措施。(15)电力排管应设置纵向排水坡度,不宜小于0.3%坡向电力工作井。(16)未尽事宜,按国家相关规范、图集执行。7、通信管网设计(1)总体要求本次设计通信管网采用排管埋地敷设形式。本道路通信管网设计拟在道路西侧人行道新建一9孔通信走廊,排管中心线距路缘石0.8m。9孔通信排管规模为:6孔波纹管+2孔蜂窝管通信排管管孔,管孔权属划分由建设方根据各通信单位需求划分,本次设计暂不分配。通信管网通信排管孔数如需变动,诗及时与我公司联系。敷设要求为:管孔排列平齐,间隔均匀,管间缝隙(指上、下,左、右之间)为20mm,底层整料管下侧与混凝土基础之间的垫层厚度为20mm;塑料管的接续部位,相邻

7、两管之间应错开30Ommo塑料管每隔3000mm,用dIOmm的钢筋网片固定,钢筋网片是从离人孔外侧IoOOmin处开始安装。钢筋网片由厂家根据管道规模配套。木通信管网工程设计应取得规划部门和各通信产权单位的批准后实施。(2)通信管线本次设计通信排管管材巾IlOPVC-U双壁波纹管及SVFY32x7七孔蜂窝管,排管形式为6波纹管+3蜂窝管。每隔200米左右或有通信需求的地方设置过街管道,过街预留管孔为2X3=6孔(3波纹管+3蜂窝管),以满足周边地块使用需要.通信排管在人行道下的管顶埋深20.7m,在车行道下的管顶埋深21.1m。通信排管全程采用混凝土包封保护。进入人(手)孔的管道基础顶部距人

8、(手)孔基础顶部不应小于0.4m,管道顶部距人(手)孔上覆底部不应小于0.3m。管道进入人(手)孔井时,靠近人(手)孔应做不小于2m长的钢筋混凝上基础和包封。(2)本次设计电力排管形式为3行X3列=9孔,电力排管管材采用环保、内壁光滑的电力保护管(BWFRP-150/4)。过街排管两端均设置电缆并以便于穿线施工及维护。(3)本次设计每隔50米左右设置电缆人孔井,便于穿线施工及管线维护。(4)电力排管每隔200米左右或在有地块供电需求的地方设置预留过街排管,形式为2行X3歹J=6孔,管材为BWFRP-150/4电缆保护管。过街排管两端均设置电缆井便于穿线施工及维护。(5)电力排管全程采用混凝土包

9、封保护。(6)电力排管沿线预埋接地母线,采用一50X5镀锌扁钢。每座电缆井外侧设两根(手孔井外设根)长2.5米的L50X5镀锌角钢作接地体,其水平连结体采用-50X5镀锌扁钢。电缆井内的接地应与变电站或开闭所的地网连接。系统接地电阻不大于4欧。(7)过街排管处应预埋接地体与道路两侧的电缆井内接地体连通。(8)管孔端口应做喇叭口处理,以防止穿线时损伤电缆。(9)除图中设计电缆井外,如遇下述情况宜设置工作井:1)电缆分支、接头处2)管路方向改变较大或电缆从排管转入直埋处3)管路坡度较大且需防止电缆滑落的必要加强固定处(10)本次电力电缆井均采用小号工作井,结构形式为混凝土。小型电缆手孔井尺寸参照国

10、家建筑标准设计图集电力电缆井设计与安装07SDIOl-8,平、剖面图见07SDlOl-8,P120,C25混凝土浇筑,靛板详图见07SDlOI-8,P122,C30睑:人行道下直通电力井、三通电力井见相关大样。图集中钢筋HRB335均改为HRB400,HPB235均改为HPB300。本次电缆手孔井井盖采用五防可调节式球墨铸铁井盖。位于人行道上标准井盖承载能力选用B125类型,位于车行道上标准井盖承载能力选用D400类型。(11)本工程电缆并布置在人行道上,其顶面标高原则上与地面标高齐平,但应根据实际情况预留地砖的安装空间。(12)电力管道上方应设有电力警示标识贴,电力标识贴应牢靠固定于地面,宜

11、选用树脂反光或不锈钢等耐磨损耐腐蚀的材料,具体材质可根据高新区电力部门的要求确定。树脂反光材料背面用网格地胶固定,不锈钢材料背面应做好锚固件。标识贴规格宜为12OmmX80mm,形状、大小可根据地面状况适当调整,标识贴上应有电缆线路方向指示。标识贴在以下必须分层夯实回填,密实度不小于90%,当检查井位于车行道下时,应在检查井四周采用砂石回填,回填宽度不宜小于40cm。对于地质条件较差地段,如淤泥、杂填土等,必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝上等,具体采用材料及换填深由不同的地质情况确定。9、土建部分注意事项(1)设计由人行道和车行道顶面高程为控制性高程,电力

12、排管和通信排管以沟底计。(2)所有外露铁件均应除锈后刷环氧富锌漆两遍。(3)本次设计电缆井、通信手孔井定位为坐标定位方式,通信管线与电力管线等其它管线交叉时埋设深度根据现场情况确定,间距满足相关规定。(4)管廊在施工过程中,开挖到其他管道,应采取相应的措施进行保护。(5)预留孔洞在使用前应做好封堵保护。(6)未尽事宜按现行施工验收规范执行。10、其他说明(1)考虑到通信管线进行共沟敷设,请各管线单位对本次设计通信排管断面大小及管廊分配方式进行熨核(包括过街支管),并反馈意见给设计单位或业主单位。(2)施工过程中如果发现电力、通信管线与其他市政管线发生冲突,请及时通知设计单位。进入人(手)孔前2

13、m范围内,多孔管之间宜留40mm50mm空隙,单孔管之间宜留1520Inm间隙,所有空隙应分层填实。(3)工作井在通信排管过街、转弯、连接处设置工作井:在通信排管沿直线段每60mWhn设理检查井,便于穿线施工及线路维护,曲线段检查并根据线路实际情况确定。通信人孔内不得有其他管线穿越。本次设计通信人孔井采用小号或中号人孔井,结构形式在人行道下均为混凝土,小号直通人孔、小号三通人孔见相关大样图。过街手孔井:详见国家建筑标准设计图集通信管道人孔和手孔图集YD/T5178-2017RK(1)-4-3(A-B)o人孔井统一采用五防(防沉降、防盗、防噪音、防坠落、防位移)及盖座,加防坠网,爬梯采用球墨铸铁

14、成品。井盖顶面标高与路面平齐,误差不超过3mm.人孔或手孔根据现场施工与其他管线检查井错开,位置可适当移动。按其承载能力,人行道上最低选用B125类型,车行道上最低选用D400类型。检查井井盖、盖座安装要求与路面平整。在分支位置采用在工作井下部设置喇叭口型式,如现场条件不能满足尺寸要求,由建设单位和产权单位协商解决。通信排管与通信井接口处应作喇叭口,通信沟在分支段应加深与分支喇叭口接顺。工作井周围Im范围内回填时分层回填,每层厚度不超过25cm,用电动冲击夯人工夯实,直至路床。(4)排水通信持管设3%。一字坡排水至相邻工作井,在;作井内设置集水坑。然后采用一根IIoPVC排水管集中排至雨水管网。施工后,应确保排水畅通、防止倒灌现象。(5)防水及防腐本工程通信人孔应根据现场情况采取相应的防水措施。通信井所有外露碳钢金属构件均需热镀锌防腐。安装螺栓要求采用不锈钢材质。8、地基处理电力、通信管线地基承载力不小于0.15MPa。沟槽在填方地段或沟槽超挖的,管道基础
