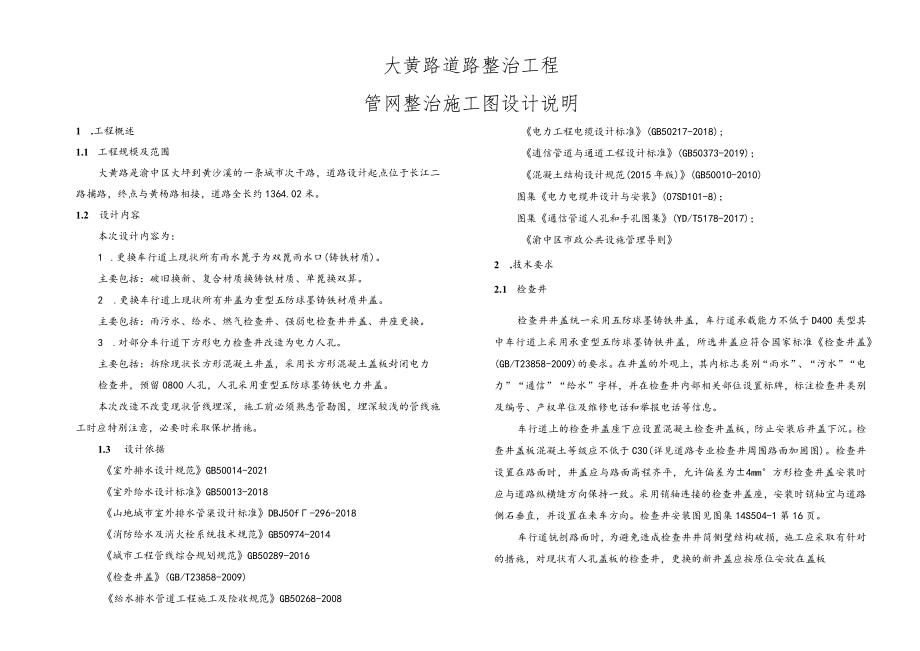

大黄路道路整治工程管网整治施工图设计说明.docx_第1页
第1页 / 共5页

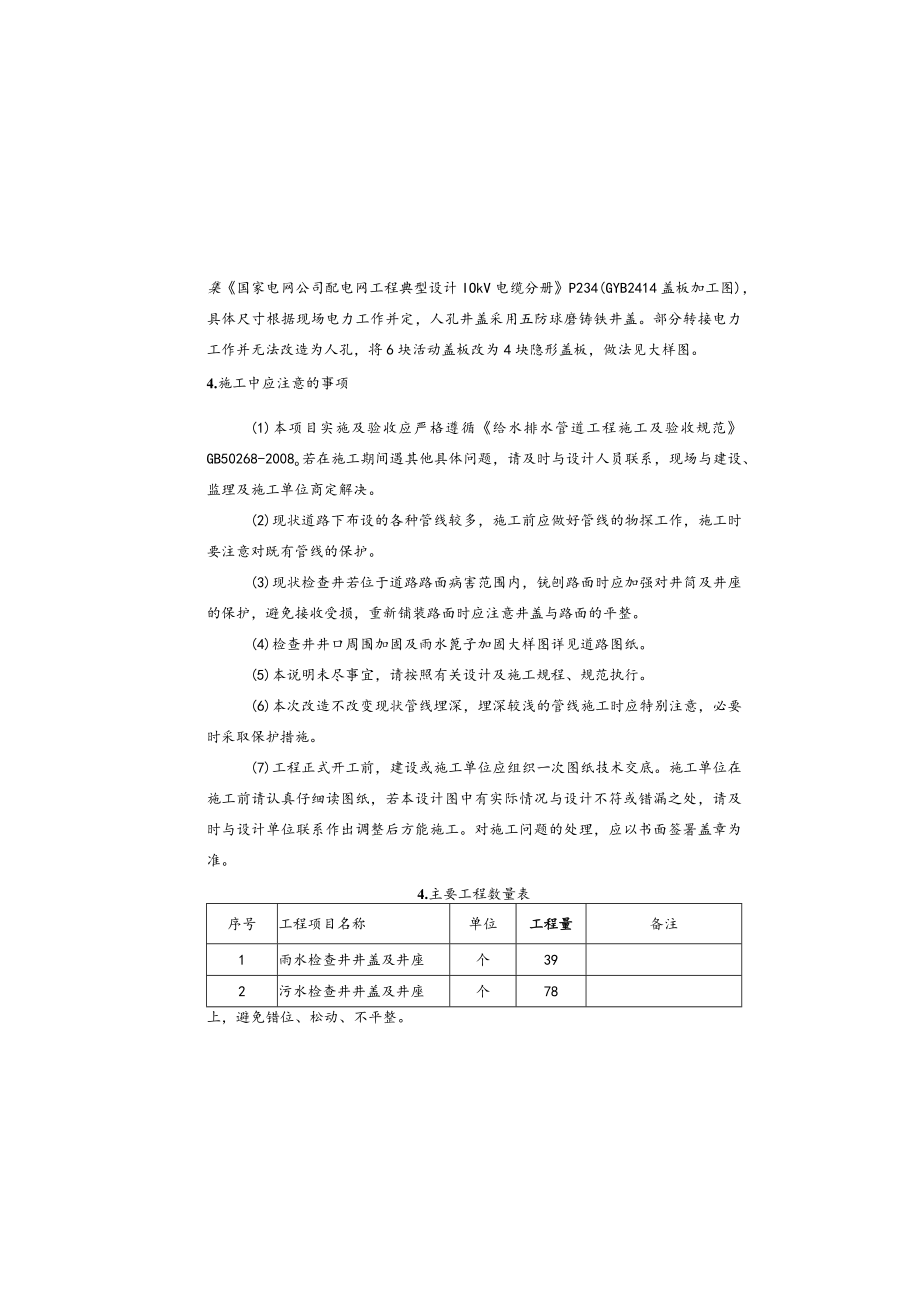

大黄路道路整治工程管网整治施工图设计说明.docx_第2页
第2页 / 共5页

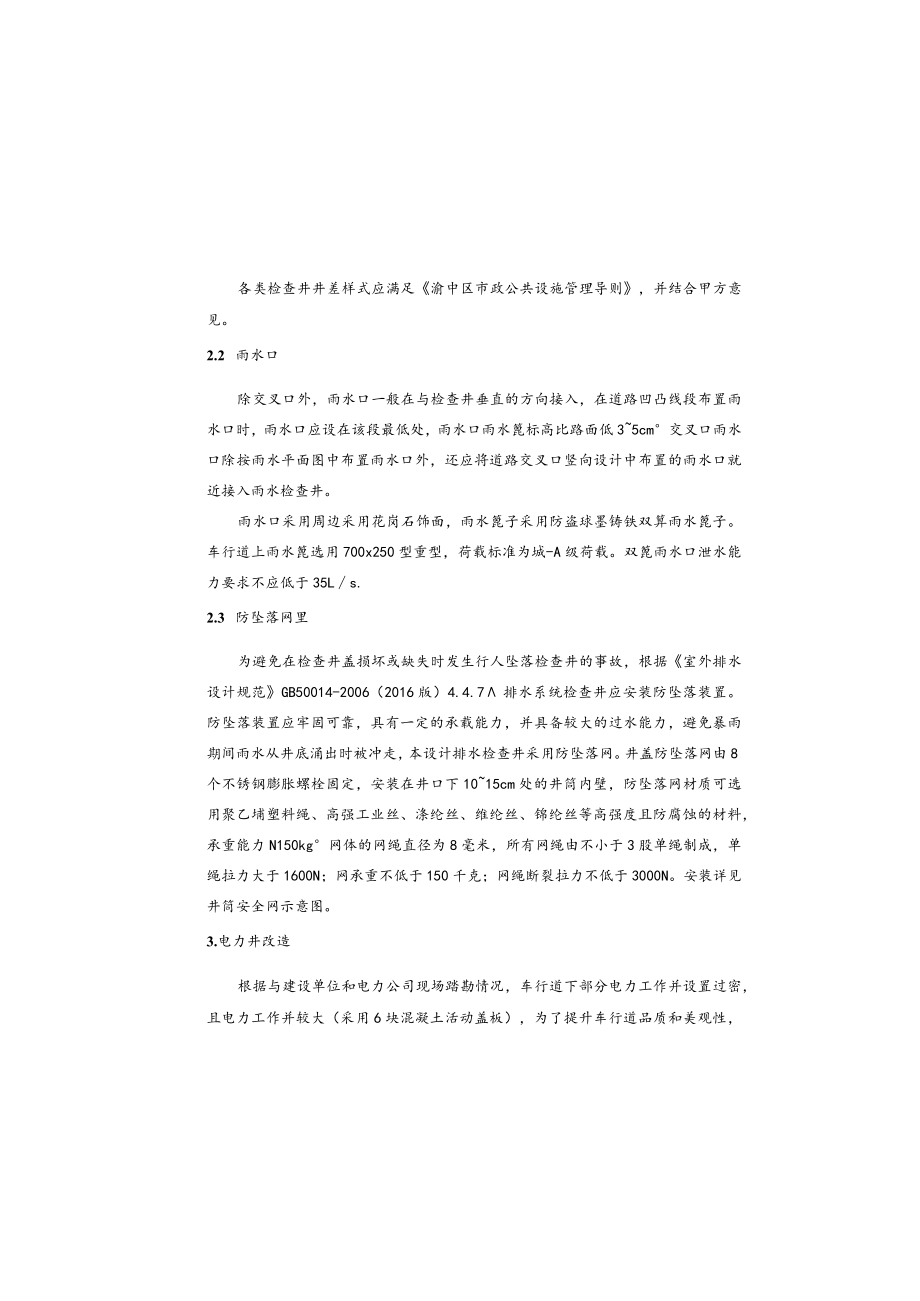

大黄路道路整治工程管网整治施工图设计说明.docx_第3页
第3页 / 共5页
大黄路道路整治工程管网整治施工图设计说明.docx_第4页
第4页 / 共5页
大黄路道路整治工程管网整治施工图设计说明.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《大黄路道路整治工程管网整治施工图设计说明.docx》由会员分享,可在线阅读,更多相关《大黄路道路整治工程管网整治施工图设计说明.docx(5页珍藏版)》请在第壹文秘上搜索。

1、大黄路道路整治工程管网整治施工图设计说明1 .工程概述1.1 工程规模及范围大黄路是渝中区大坪到黄沙溪的一条城市次干路,道路设计起点位于长江二路捕路,终点与黄杨路相接,道路全长约1364.02米。1.2 设计内容本次设计内容为:1 .更换车行道上现状所有雨水篦子为双篦雨水口(铸铁材质)。主要包括:破旧换新、复合材质换铸铁材质、单篦换双算。2 .更换车行道上现状所有井盖为重型五防球墨铸铁材质井盖。主要包括:雨污水、给水、燃气检查井、强弱电检查井井盖、井座更换。3 .对部分车行道下方形电力检查井改造为电力人孔。主要包括:拆除现状长方形混凝土井盖,采用长方形混凝土盖板封闭电力检查井,预留0800人孔

2、,人孔采用重型五防球墨铸铁电力井盖。本次改造不改变现状管线埋深,施工前必须熟悉管勘图,埋深较浅的管线施工时应特别注意,必要时采取保护措施。1.3 设计依据室外排水设计规范GB50014-2021室外给水设计标准GB50013-2018山地城市室外排水管渠设计标准DBJ50f-296-2018消防给水及消火栓系统技术规范GB50974-2014城市工程管线综合规划规范GB50289-2016检查井盖(GB/T23858-2009)绐水排水管道工程施工及险收规范GB50268-2008电力工程电缆设计标准(GB50217-2018);逋信管道与通道工程设计标准(GB50373-2019);混凝土结

3、构设计规范(2015年版)(GB50010-2010)图集电力电缆井设计与安装(07SD101-8);图集通信管道人孔和手孔图集(YD/T5178-2017);渝中区市政公共设施管理导则2 .技术要求2.1 检查井检查井井盖统一采用五防球墨铸铁井盖,车行道承载能力不低于D400类型其中车行道上采用承重型五防球墨铸铁井盖,所选井盖应符合国家标准检查井盖(GB/T23858-2009)的要求。在井盖的外观上,其内标志类别“雨水”、“污水”“电力”“通信”“给水”字样,并在检查井内部相关部位设置标牌,标注检查井类别及编号、产权单位及维修电话和举报电话等信息。车行道上的检查井盖座下应设置混凝土检查井盖

4、板,防止安装后井盖下沉。检查井盖板混凝土等级应不低于C30(详见道路专业检查井周围路面加固图)。检查井设置在路面时,井盖应与路面高程齐平,允许偏差为4mm方形检查井盖安装时应与道路纵横缝方向保持一致。采用销轴连接的检查井盖座,安装时销轴宜与道路侧石垂直,并设置在来车方向。检查井安装图见图集14S504-1第16页。车行道铳刨路面时,为避免造成检查井井筒侧壁结构破损,施工应采取有针对的措施,对现状有人孔盖板的检查井,更换的新井盖应按原位安放在盖板集国家电网公司配电网工程典型设计IOkV电缆分册P234(GYB2414盖板加工图),具体尺寸根据现场电力工作并定,人孔井盖采用五防球磨铸铁井盖。部分转

5、接电力工作并无法改造为人孔,将6块活动盖板改为4块隐形盖板,做法见大样图。4.施工中应注意的事项(1)本项目实施及验收应严格遵循给水排水管道工程施工及验收规范GB50268-2008o若在施工期间遇其他具体问题,请及时与设计人员联系,现场与建设、监理及施工单位商定解决。(2)现状道路下布设的各种管线较多,施工前应做好管线的物探工作,施工时要注意对既有管线的保护。(3)现状检查井若位于道路路面病害范围内,铳刨路面时应加强对井筒及井座的保护,避免接收受损,重新铺装路面时应注意井盖与路面的平整。(4)检查井井口周围加固及雨水篦子加固大样图详见道路图纸。(5)本说明未尽事宜,请按照有关设计及施工规程、

6、规范执行。(6)本次改造不改变现状管线埋深,埋深较浅的管线施工时应特别注意,必要时采取保护措施。(7)工程正式开工前,建设或施工单位应组织一次图纸技术交底。施工单位在施工前请认真仔细读图纸,若本设计图中有实际情况与设计不符或错漏之处,请及时与设计单位联系作出调整后方能施工。对施工问题的处理,应以书面签署盖章为准。4.主要工程数量表序号工程项目名称单位工程量备注1雨水检查井井盖及井座个392污水检查井井盖及井座个78上,避免错位、松动、不平整。各类检查井井差样式应满足渝中区市政公共设施管理导则,并结合甲方意见。2.2 雨水口除交叉口外,雨水口一般在与检查井垂直的方向接入,在道路凹凸线段布置雨水口

7、时,雨水口应设在该段最低处,雨水口雨水篦标高比路面低35cm交叉口雨水口除按雨水平面图中布置雨水口外,还应将道路交叉口竖向设计中布置的雨水口就近接入雨水检查井。雨水口采用周边采用花岗石饰面,雨水篦子采用防盗球墨铸铁双算雨水篦子。车行道上雨水篦选用700x250型重型,荷载标准为城-A级荷载。双篦雨水口泄水能力要求不应低于35Ls.2.3 防坠落网里为避免在检查井盖损坏或缺失时发生行人坠落检查井的事故,根据室外排水设计规范GB50014-2006(2016版)4.4.7排水系统检查井应安装防坠落装置。防坠落装置应牢固可靠,具有一定的承载能力,并具备较大的过水能力,避免暴雨期间雨水从井底涌出时被冲

8、走,本设计排水检查井采用防坠落网。井盖防坠落网由8个不锈钢膨胀螺栓固定,安装在井口下1015cm处的井筒内壁,防坠落网材质可选用聚乙埔塑料绳、高强工业丝、涤纶丝、维纶丝、锦纶丝等高强度且防腐蚀的材料,承重能力N150kg网体的网绳直径为8毫米,所有网绳由不小于3股单绳制成,单绳拉力大于1600N;网承重不低于150千克;网绳断裂拉力不低于3000N。安装详见井筒安全网示意图。3.电力井改造根据与建设单位和电力公司现场踏勘情况,车行道下部分电力工作并设置过密,且电力工作并较大(采用6块混凝土活动盖板),为了提升车行道品质和美观性,将布置较密的方向电力工作井改造为电力人孔,盖板做法可参考图3雨水口雨水篦子更换个734雨水边沟更换雨水篦子m65电力井井盖及井座个86电力人孔井改造座47电力方形并改造座48通信井井盖及井座个499电力井盖吊装项1注:具体以实际为准。
