1、太阳能光伏电站光伏系统直流配电系统设计方案第一节汇流箱设计光伏汇流箱是集光伏组串汇流、支路防反、信号监测、防雷功能以及过流保护于一体的光伏系统设备。为保证系统的高效汇流、精准的线路检测数据，有效的在控制逆变器的前端对光伏阵列进行保护，提高光伏系统的可靠性。1设计要求1.1 器件的选择（半桥、监测模块、熔断器、断路器、避雷器）光伏汇流箱设计所选用的器件，应符合国家现行的有关标准，并应符合下列要求： 额定电压应与所在回路标称电压相适应； 额定电流不应小于所在回路的计算电流； 应适应所在场所的环境条件； 应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。1.

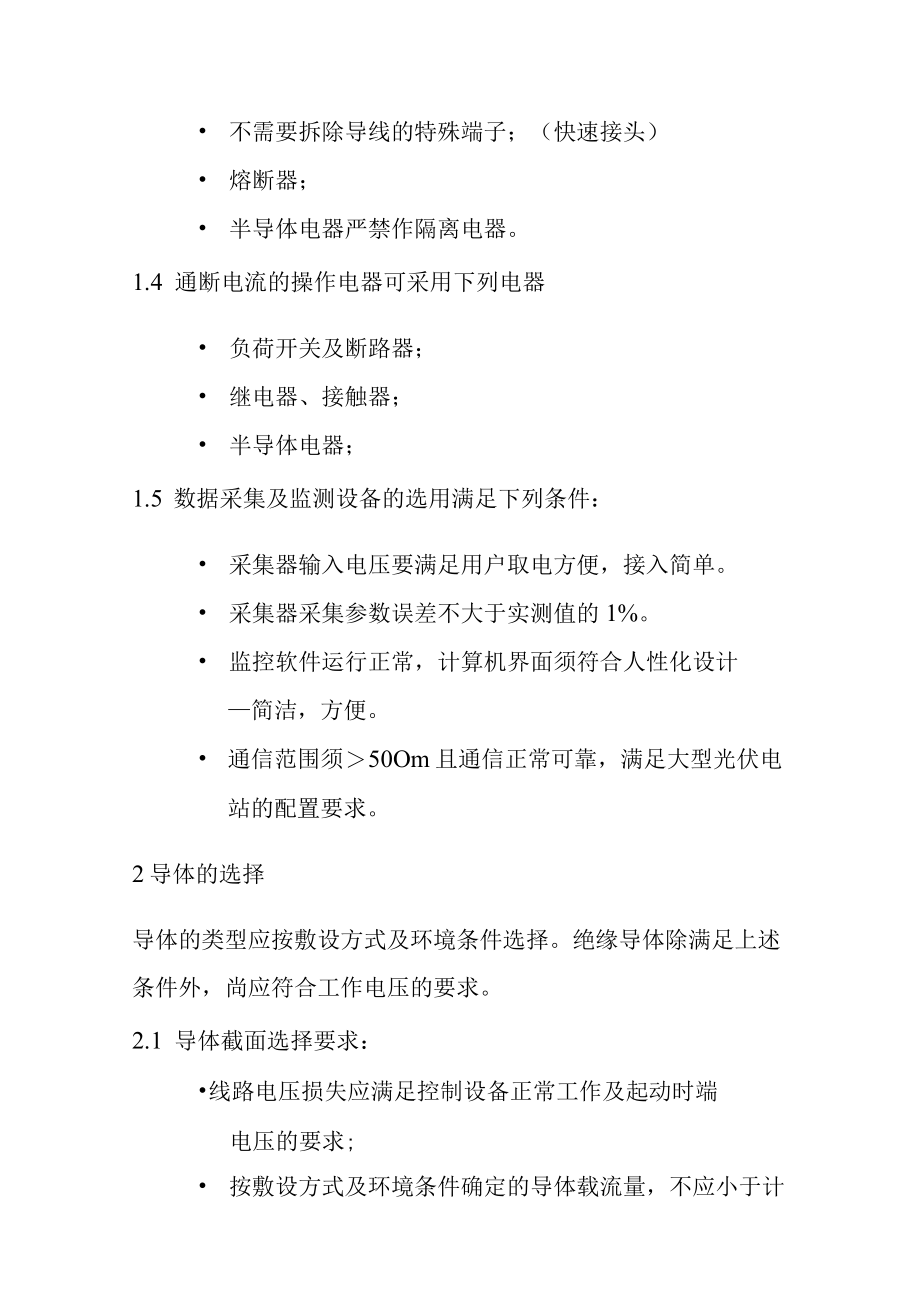

2、2 当维护、测试和检修设备需断开电源时，应设置隔离电器。（断路器）1.3 隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。隔离电器可采用下列器件： 单极或多极隔离开关、隔离插头；（快速接头） 连接片； 不需要拆除导线的特殊端子；（快速接头） 熔断器； 半导体电器严禁作隔离电器。1.4 通断电流的操作电器可采用下列电器 负荷开关及断路器； 继电器、接触器； 半导体电器；1.5 数据采集及监测设备的选用满足下列条件： 采集器输入电压要满足用户取电方便，接入简单。 采集器采集参数误差不大于实测值的1%。 监控软件运行正常，计算机界面须符合人性化设计简洁，方便。 通信范围须50Om且通信正

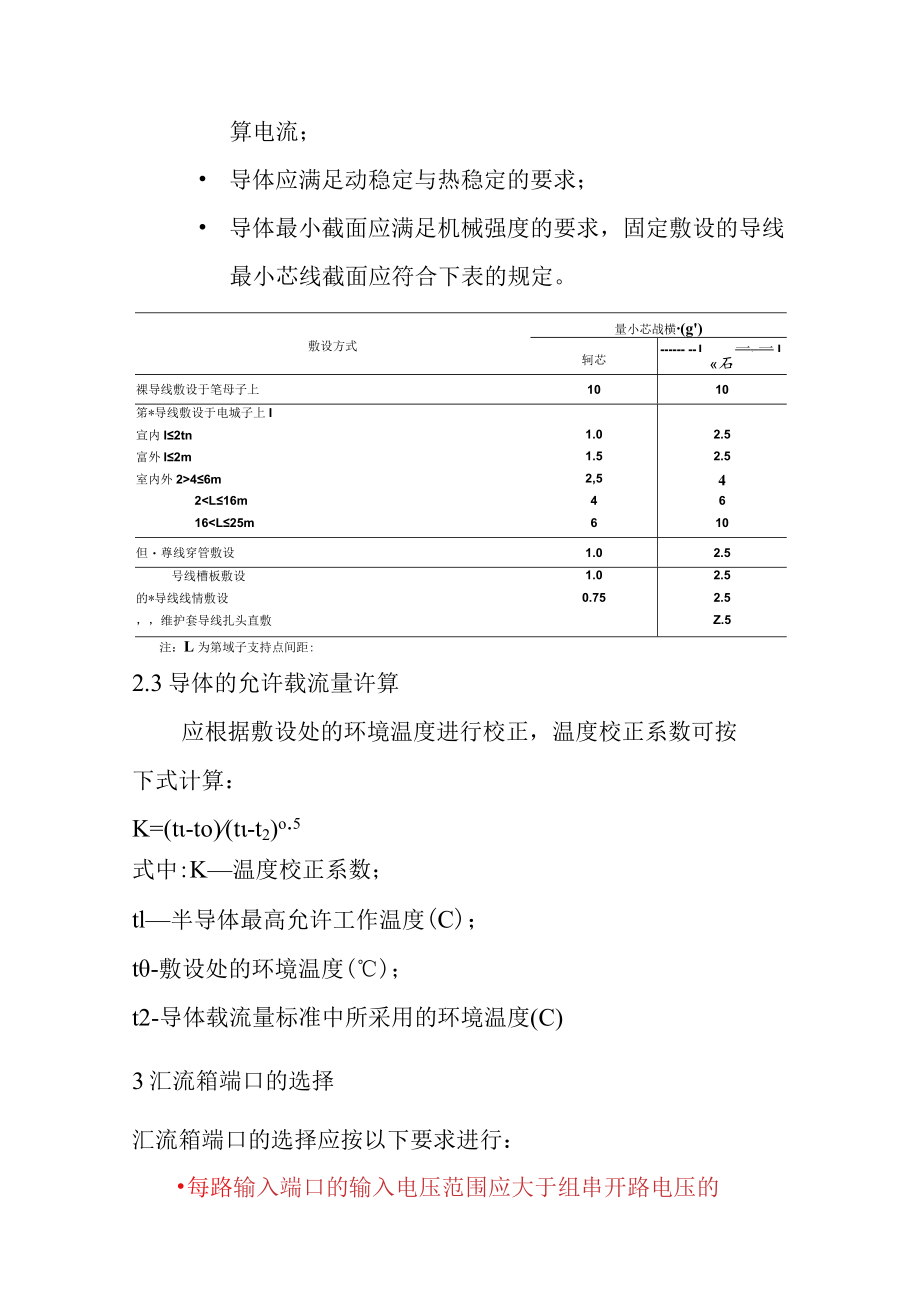

3、常可靠，满足大型光伏电站的配置要求。2导体的选择导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。2.1 导体截面选择要求：线路电压损失应满足控制设备正常工作及起动时端电压的要求; 按敷设方式及环境条件确定的导体载流量，不应小于计算电流； 导体应满足动稳定与热稳定的要求； 导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合下表的规定。量小芯战横(g)敷设方式I一.一I轲芯石裸导线敷设于笔母子上1010笫*导线敷设于电城子上I宣内I2tn1.02.5富外I2m1.52.5室内外246m2,542L16m4616L25m610但尊线穿管敷设1.
4、02.5号线槽板敷设1.02.5的*导线线情敷设0.752.5，维护套导线扎头直敷1,。Z.5注：L为第域子支持点间距:2.3导体的允许载流量许算应根据敷设处的环境温度进行校正，温度校正系数可按下式计算：K=(t-to)(t-t2)o5式中:K温度校正系数；tl半导体最高允许工作温度(C)；t-敷设处的环境温度()；t2-导体载流量标准中所采用的环境温度(C)3汇流箱端口的选择汇流箱端口的选择应按以下要求进行：每路输入端口的输入电压范围应大于组串开路电压的1.2倍；每路输入端口的输入额定电流大小应为组串短路电流的1.315倍；输入端口数量的选择应根据全站光伏阵列的布置、直流配电柜的输入参数、逆
5、变器的输入电流要求来进行综合考虑和计算。第二节直流配电柜设计光伏系统所用直流配电柜属低压电器范围，设计应执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便。直流配电设计除应符合光伏系统要求外，尚应符合现行的国家有关标准、规范的规定。1设计要求1.1光伏系统所用的直流配电柜实际上属于二级汇流设备，由一级汇流设备汇入的各路电流在直流配电柜上进行二次汇流后，通过直流母线接入并网逆变器中，其设计符合下列要求： 器件的额定电压应与所在回路标称电压相适应; 额定电流不应小于所在回路的计算电流； 应适应所在场所的环境条件； 应满足短路条件下的动稳定与
6、热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。1.2 当维护、测试和检修设备需断开电源时，应设置隔离电器。1.3 隔离电器的选用应符合下列要求： 单极或多极隔离开关、隔离插头； 插头与插座； 连接片， 不需要拆除导线的特殊端子； 熔断器。1.4 半导体电器严禁作隔离电器。1.5 通断电流的操作电器可采用下列电器： 负荷开关及断路器； 继电器、接触器； 半导体电器；2导体的选择2.1 导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。2.2 选择导体截面，应符合下列要求：线路电压损失应满足用电设备正常工作及起动时端电压的要求； 按敷设方式
