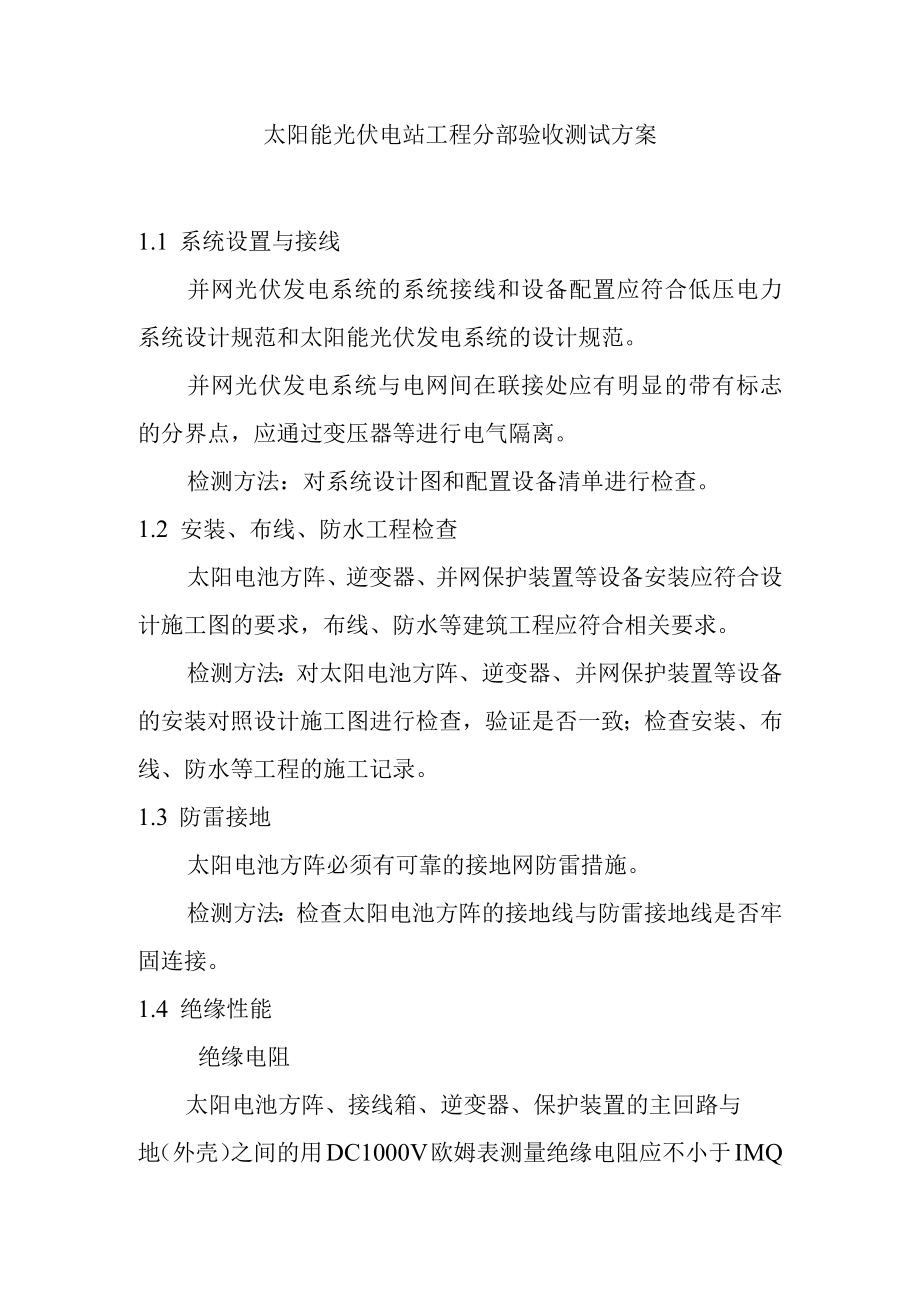

太阳能光伏电站工程分部验收测试方案.docx_第1页
第1页 / 共6页

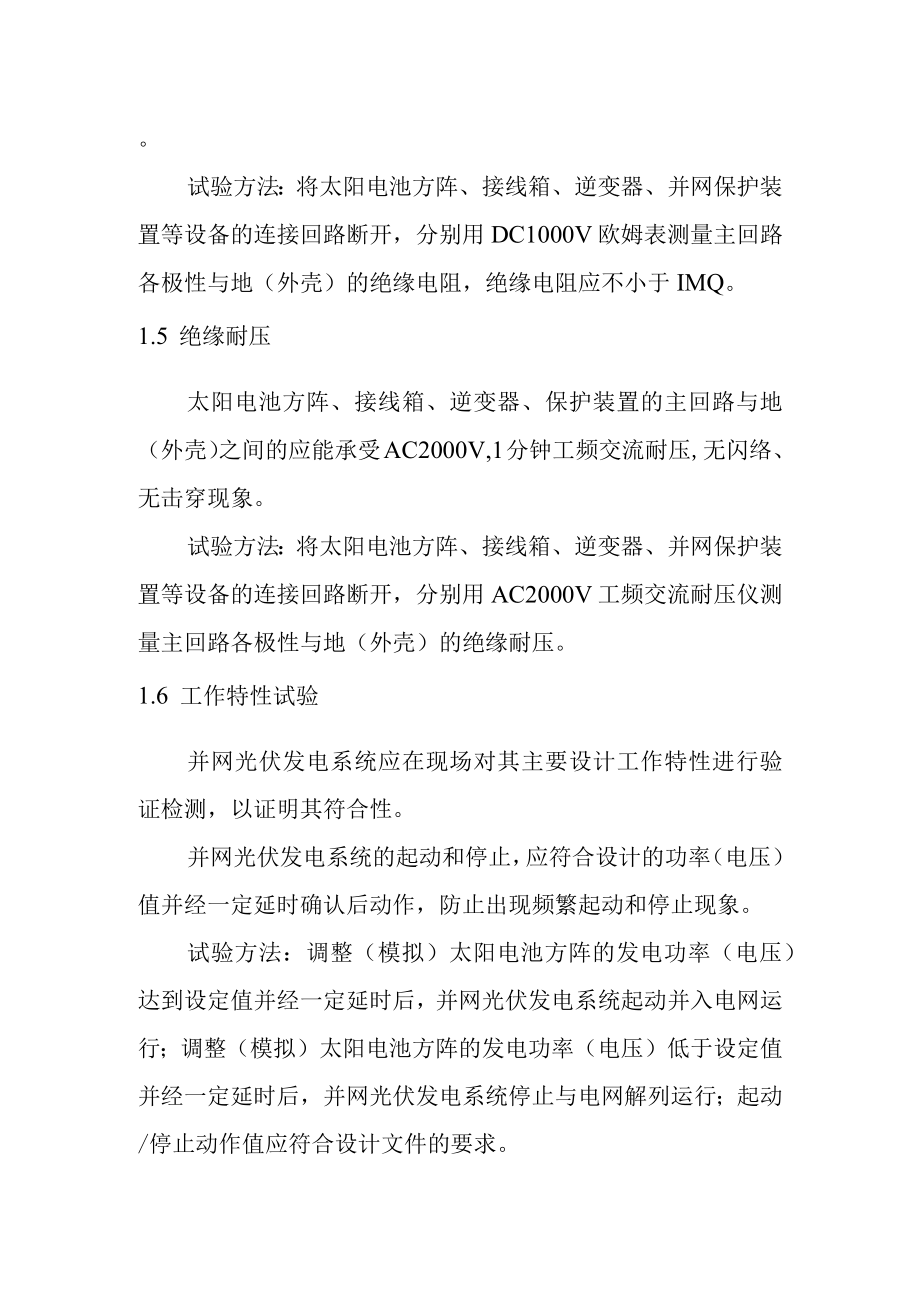

太阳能光伏电站工程分部验收测试方案.docx_第2页
第2页 / 共6页

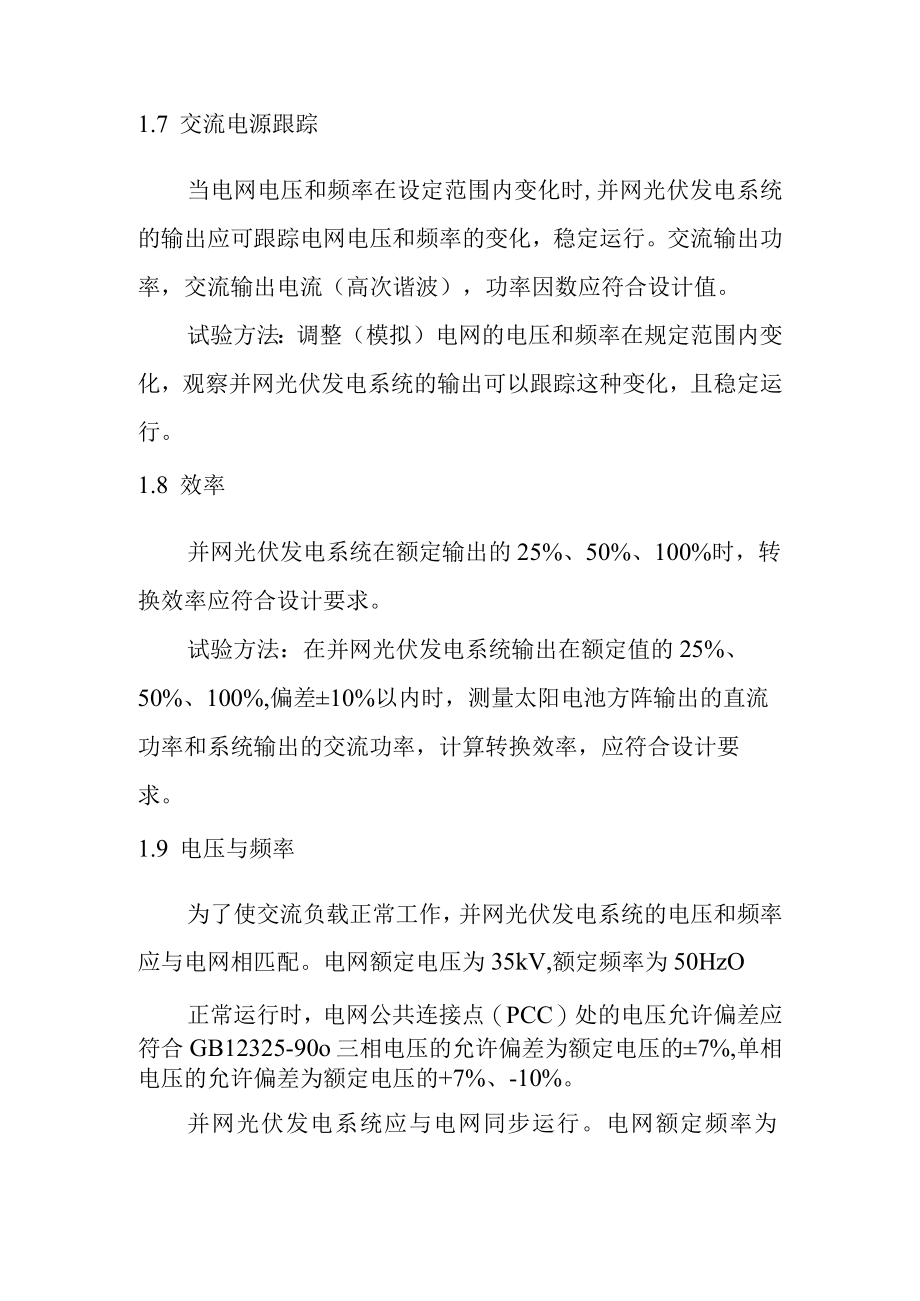

太阳能光伏电站工程分部验收测试方案.docx_第3页
第3页 / 共6页
太阳能光伏电站工程分部验收测试方案.docx_第4页
第4页 / 共6页
太阳能光伏电站工程分部验收测试方案.docx_第5页
第5页 / 共6页
太阳能光伏电站工程分部验收测试方案.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《太阳能光伏电站工程分部验收测试方案.docx》由会员分享,可在线阅读,更多相关《太阳能光伏电站工程分部验收测试方案.docx(6页珍藏版)》请在第壹文秘上搜索。

1、太阳能光伏电站工程分部验收测试方案1.1 系统设置与接线并网光伏发电系统的系统接线和设备配置应符合低压电力系统设计规范和太阳能光伏发电系统的设计规范。并网光伏发电系统与电网间在联接处应有明显的带有标志的分界点,应通过变压器等进行电气隔离。检测方法:对系统设计图和配置设备清单进行检查。1.2 安装、布线、防水工程检查太阳电池方阵、逆变器、并网保护装置等设备安装应符合设计施工图的要求,布线、防水等建筑工程应符合相关要求。检测方法:对太阳电池方阵、逆变器、并网保护装置等设备的安装对照设计施工图进行检查,验证是否一致;检查安装、布线、防水等工程的施工记录。1.3 防雷接地太阳电池方阵必须有可靠的接地网

2、防雷措施。检测方法:检查太阳电池方阵的接地线与防雷接地线是否牢固连接。1.4 绝缘性能绝缘电阻太阳电池方阵、接线箱、逆变器、保护装置的主回路与地(外壳)之间的用DC1000V欧姆表测量绝缘电阻应不小于IMQ。试验方法:将太阳电池方阵、接线箱、逆变器、并网保护装置等设备的连接回路断开,分别用DC1000V欧姆表测量主回路各极性与地(外壳)的绝缘电阻,绝缘电阻应不小于IMQ。1.5 绝缘耐压太阳电池方阵、接线箱、逆变器、保护装置的主回路与地(外壳)之间的应能承受AC2000V,1分钟工频交流耐压,无闪络、无击穿现象。试验方法:将太阳电池方阵、接线箱、逆变器、并网保护装置等设备的连接回路断开,分别用

3、AC2000V工频交流耐压仪测量主回路各极性与地(外壳)的绝缘耐压。1.6 工作特性试验并网光伏发电系统应在现场对其主要设计工作特性进行验证检测,以证明其符合性。并网光伏发电系统的起动和停止,应符合设计的功率(电压)值并经一定延时确认后动作,防止出现频繁起动和停止现象。试验方法:调整(模拟)太阳电池方阵的发电功率(电压)达到设定值并经一定延时后,并网光伏发电系统起动并入电网运行;调整(模拟)太阳电池方阵的发电功率(电压)低于设定值并经一定延时后,并网光伏发电系统停止与电网解列运行;起动/停止动作值应符合设计文件的要求。1.7 交流电源跟踪当电网电压和频率在设定范围内变化时,并网光伏发电系统的输

4、出应可跟踪电网电压和频率的变化,稳定运行。交流输出功率,交流输出电流(高次谐波),功率因数应符合设计值。试验方法:调整(模拟)电网的电压和频率在规定范围内变化,观察并网光伏发电系统的输出可以跟踪这种变化,且稳定运行。1.8 效率并网光伏发电系统在额定输出的25%、50%、100%时,转换效率应符合设计要求。试验方法:在并网光伏发电系统输出在额定值的25%、50%、100%,偏差10%以内时,测量太阳电池方阵输出的直流功率和系统输出的交流功率,计算转换效率,应符合设计要求。1.9 电压与频率为了使交流负载正常工作,并网光伏发电系统的电压和频率应与电网相匹配。电网额定电压为35kV,额定频率为50

5、HzO正常运行时,电网公共连接点(PCC)处的电压允许偏差应符合GB12325-90o三相电压的允许偏差为额定电压的7%,单相电压的允许偏差为额定电压的+7%、-10%。并网光伏发电系统应与电网同步运行。电网额定频率为50Hz,光伏系统的频率允许偏差应符合GB/T15945-1995,即偏差值允许0.5Hz0频率工作范围应在49.5Hz50.5Hz之间。试验方法:在并网光伏发电系统正常运行时,测量解并列点处的电压和频率应符合上述要求。1.10 电压电流畸变率并网光伏发电系统在运行时不应造成电网电压波形过度的畸变,和/或导致注入电网过度的谐波电流。在额定输出时电压总谐波畸变率限值5%,各次谐波电

6、压含有率限值3%,在50%和100%额定输出时电流总谐波畸变率限值为5%,各次谐波电流含有率限值为3%o试验方法:用谐波测量仪在并网光伏发电系统输出50%和100%时,测量解并列点处的电压和电流总谐波畸变率和各次谐波含有率。1.11 功率因数光伏系统的平均功率因数在50%额定输出时应不小于0.85,在100%额定输出时应不小于0.90。试验方法:用功率因数表在并网光伏发电系统输出50%和100%时,测量解并列点处的功率因数应符合上述要求。1.12 电压不平衡度(仅对三相输出)光伏系统(仅对三相输出)的运行,三相电压不平衡度指标满足GB/T15543-1995规定。即电网公共连接点(PCC)处的

7、三相电压允许不平衡度允许值为2%,短时不得超过4%o试验方法:用电压表在并网光伏发电系统输出50%和100%时,测量解并列点处的三相输出电压应符合上述要求。1.13安全与保护试验并网光伏发电系统和电网异常或故障时,为保证设备和人身安全,防止事故范围扩大,应设置相应的并网保护装置。过/欠压当并网光伏发电系统电网接口处电压超出规定电压范围时,过/欠电压保护应在0.22秒内动作将光伏系统与电网断开。试验方法:将并网光伏发电系统停止解列,在过/欠电压检测回路中施加规定的交流电压值,测量保护装置的动作值和动作时间,应符合设定值。过/欠频当并网光伏发电系统电网接口处频率超出规定的频率范围时,过/欠频率保护

8、应在0.22秒内动作将光伏系统与电网断开。试验方法:将并网光伏发电系统停止解列,在过/欠频率检测回路中施加规定的交流频率信号,测量保护装置的动作值和动作时间,应符合设定值。防孤岛效应当并网光伏发电系统的电网失压时,必须在规定的时限内将该光伏系统与电网断开,防止出现孤岛效应,应设置至少各一种主动和被动防孤岛效应保护。防孤岛效应保护应在2秒内动作将光伏系统与电网断开。试验方法:并网光伏发电系统运行中,调整阻性负荷,使电网向负荷的供电功率接近于零(小于额定功率的5%),模拟电网失电,检测防孤岛效应保护装置的动作值和动作时间,应符合设定值。电网恢复由于超限导致光伏系统离网后,光伏系统应保持离网,直到电

9、网恢复到允许的电压和频率范围后150秒以上才可再并网。试验方法:在过/欠压、过/欠频、防孤岛效应保护检测时,恢复保护装置工作范围,并网光伏系统应在规定时间后再并网。短路保护光伏系统对电网应设置短路保护,电网短路时,逆变器的过电流应不大于额定电流的150%,并在0.1秒以内将光伏系统与电网断开。试验方法:在解并列点处模拟电网短路,测量逆变器的输出电流及解列时间。方向功率保护对无逆潮流光伏并网发电系统,当电网接口处逆潮流为逆变器额定输出的5%时,方向功率保护应在0.22秒内动作将光伏系统与电网断开。试验方法:将并网光伏发电系统停止解列,在方向功率保护检测回路中施加规定的交流信号,测量保护装置的动作值和动作时间,应符合设定值。
