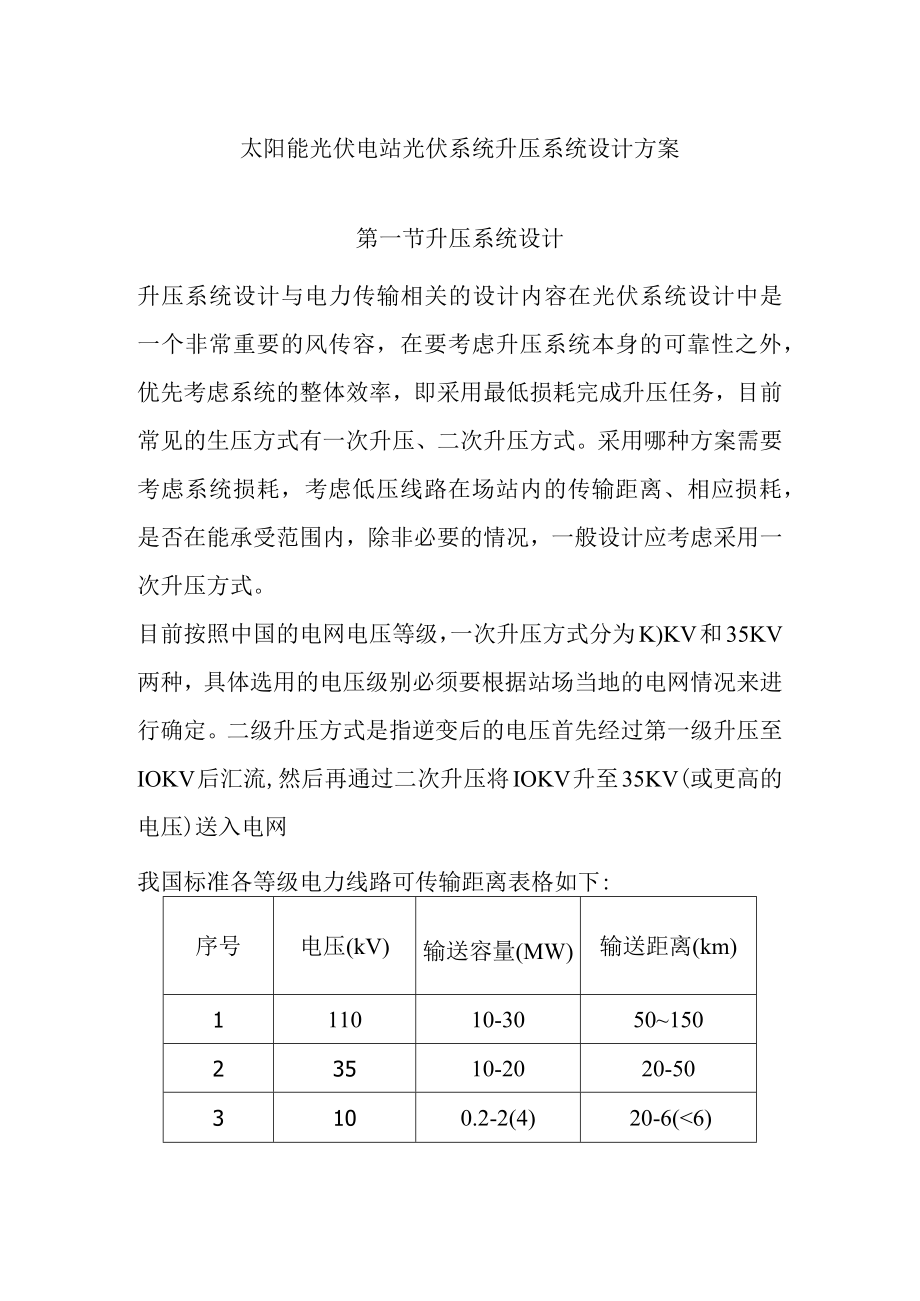

太阳能光伏电站光伏系统升压系统设计方案.docx_第1页
第1页 / 共3页

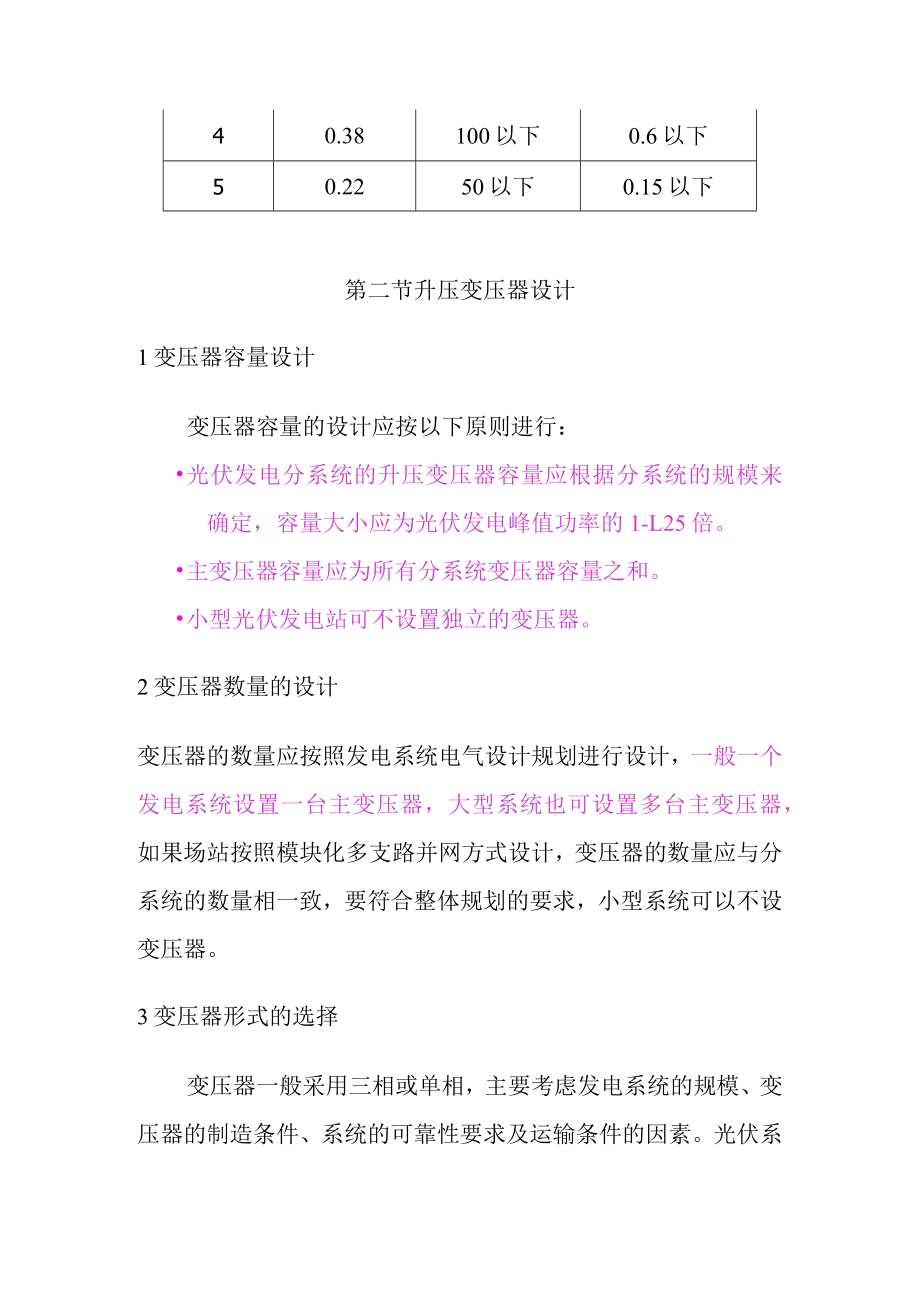

太阳能光伏电站光伏系统升压系统设计方案.docx_第2页
第2页 / 共3页

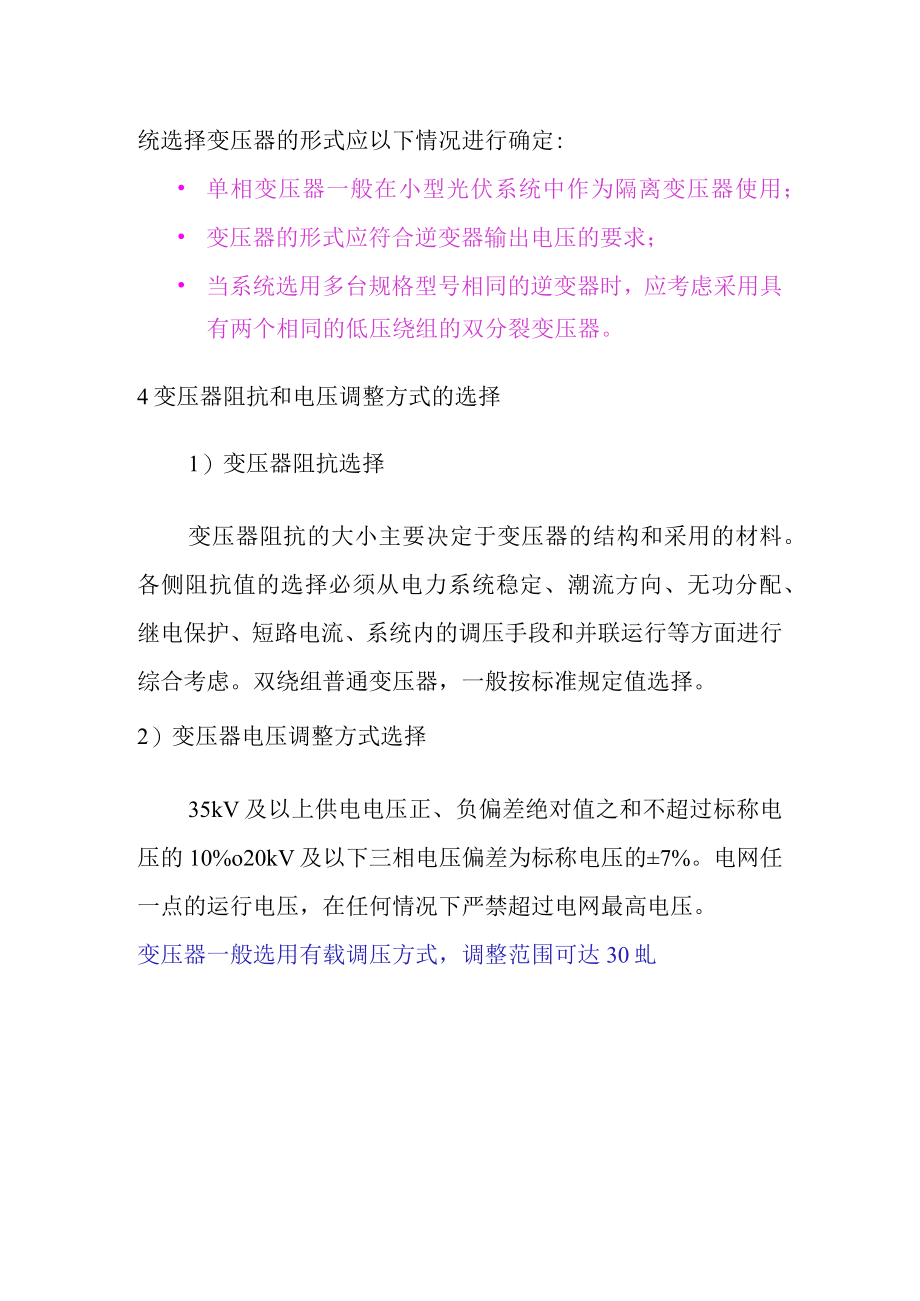

太阳能光伏电站光伏系统升压系统设计方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《太阳能光伏电站光伏系统升压系统设计方案.docx》由会员分享,可在线阅读,更多相关《太阳能光伏电站光伏系统升压系统设计方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、太阳能光伏电站光伏系统升压系统设计方案第一节升压系统设计升压系统设计与电力传输相关的设计内容在光伏系统设计中是一个非常重要的风传容,在要考虑升压系统本身的可靠性之外,优先考虑系统的整体效率,即采用最低损耗完成升压任务,目前常见的生压方式有一次升压、二次升压方式。采用哪种方案需要考虑系统损耗,考虑低压线路在场站内的传输距离、相应损耗,是否在能承受范围内,除非必要的情况,一般设计应考虑采用一次升压方式。目前按照中国的电网电压等级,一次升压方式分为K)KV和35KV两种,具体选用的电压级别必须要根据站场当地的电网情况来进行确定。二级升压方式是指逆变后的电压首先经过第一级升压至IOKV后汇流,然后再通

2、过二次升压将IOKV升至35KV(或更高的电压)送入电网我国标准各等级电力线路可传输距离表格如下:序号电压(kV)输送容量(MW)输送距离(km)111010-305015023510-2020-503100.2-2(4)20-6(6)40.38100以下0.6以下50.2250以下0.15以下第二节升压变压器设计1变压器容量设计变压器容量的设计应按以下原则进行:光伏发电分系统的升压变压器容量应根据分系统的规模来确定,容量大小应为光伏发电峰值功率的1-L25倍。主变压器容量应为所有分系统变压器容量之和。小型光伏发电站可不设置独立的变压器。2变压器数量的设计变压器的数量应按照发电系统电气设计规划

3、进行设计,一般一个发电系统设置一台主变压器,大型系统也可设置多台主变压器,如果场站按照模块化多支路并网方式设计,变压器的数量应与分系统的数量相一致,要符合整体规划的要求,小型系统可以不设变压器。3变压器形式的选择变压器一般采用三相或单相,主要考虑发电系统的规模、变压器的制造条件、系统的可靠性要求及运输条件的因素。光伏系统选择变压器的形式应以下情况进行确定: 单相变压器一般在小型光伏系统中作为隔离变压器使用; 变压器的形式应符合逆变器输出电压的要求; 当系统选用多台规格型号相同的逆变器时,应考虑采用具有两个相同的低压绕组的双分裂变压器。4变压器阻抗和电压调整方式的选择1)变压器阻抗选择变压器阻抗的大小主要决定于变压器的结构和采用的材料。各侧阻抗值的选择必须从电力系统稳定、潮流方向、无功分配、继电保护、短路电流、系统内的调压手段和并联运行等方面进行综合考虑。双绕组普通变压器,一般按标准规定值选择。2)变压器电压调整方式选择35kV及以上供电电压正、负偏差绝对值之和不超过标称电压的10%o20kV及以下三相电压偏差为标称电压的7%。电网任一点的运行电压,在任何情况下严禁超过电网最高电压。变压器一般选用有载调压方式,调整范围可达30虬
