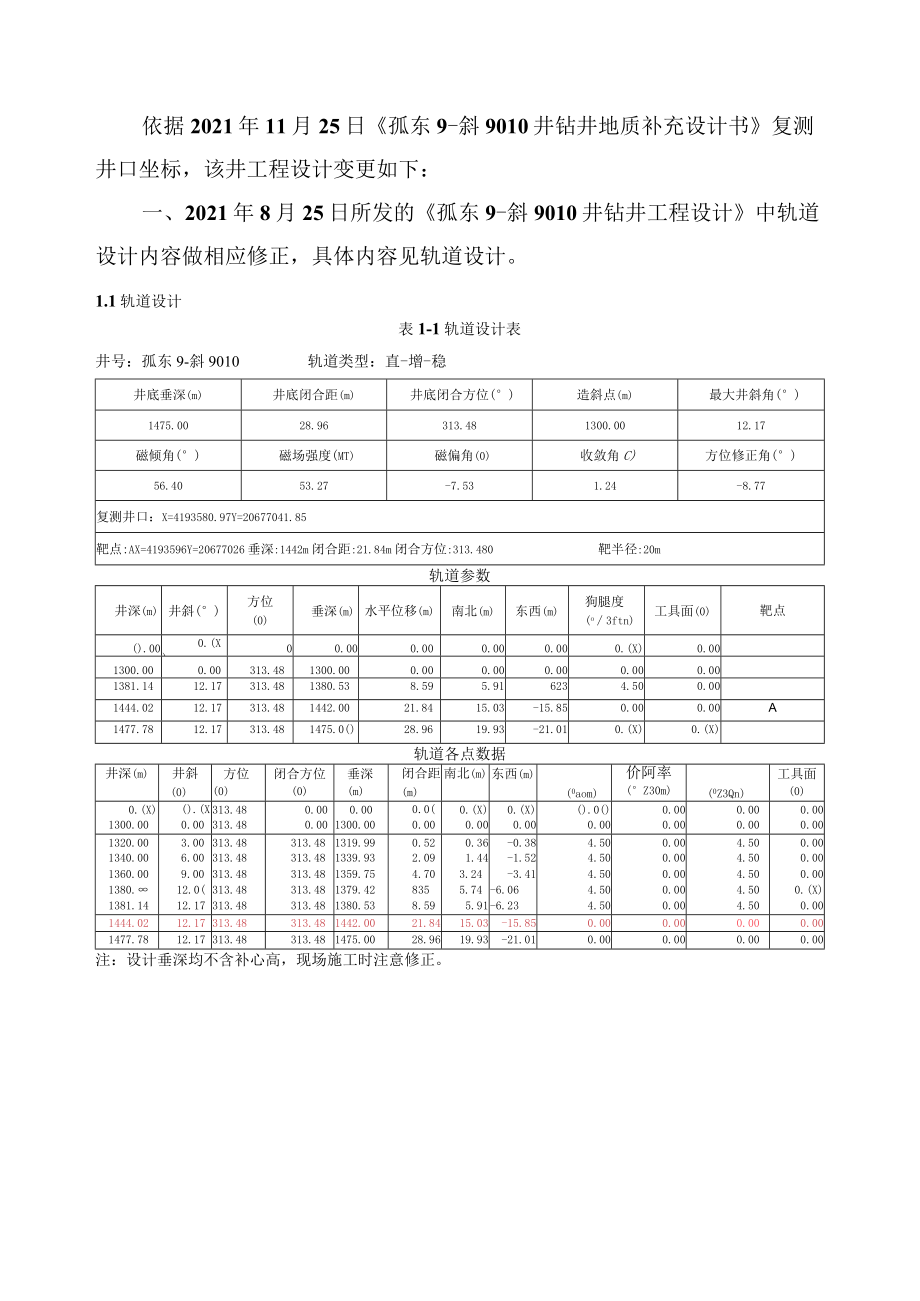

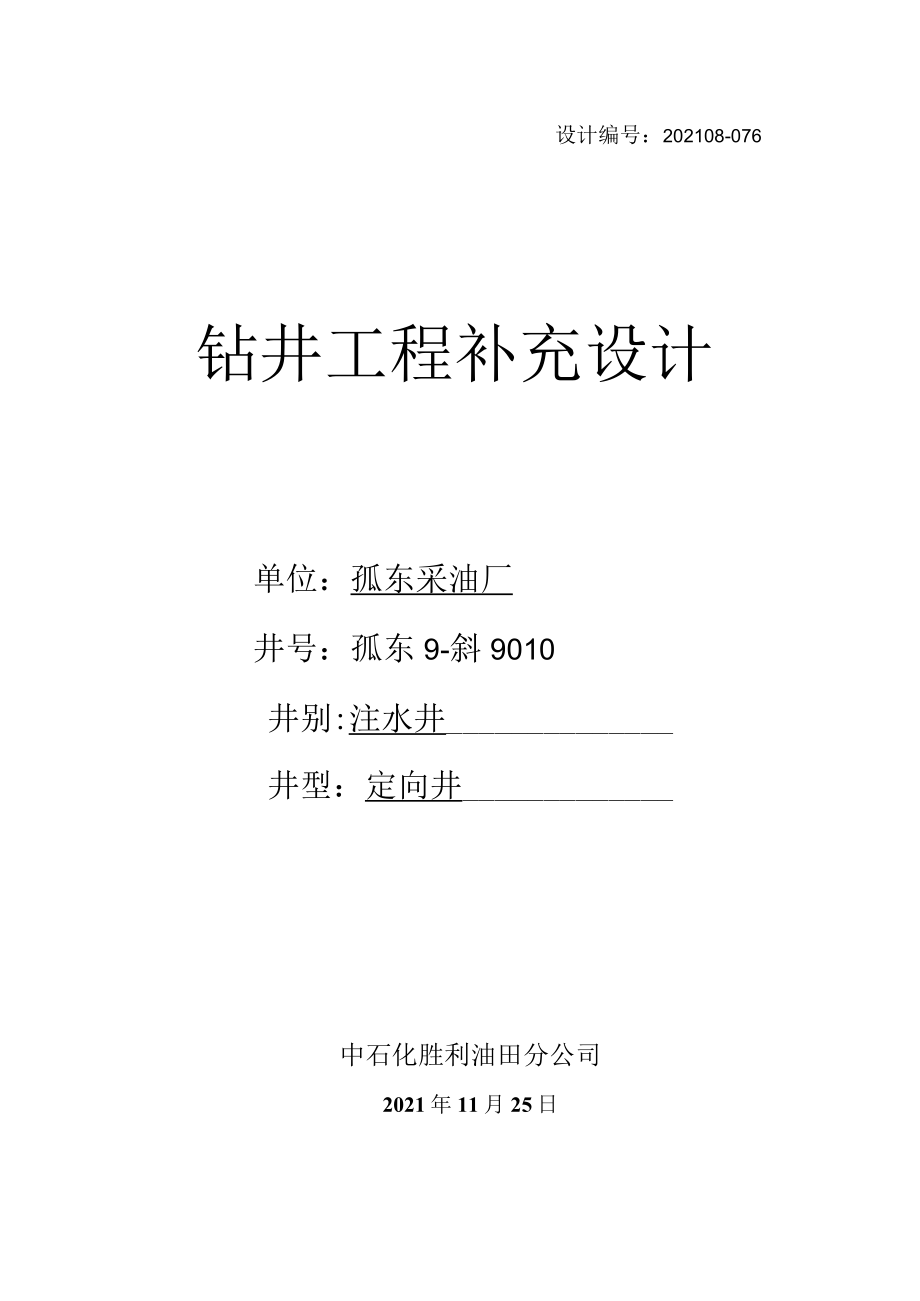

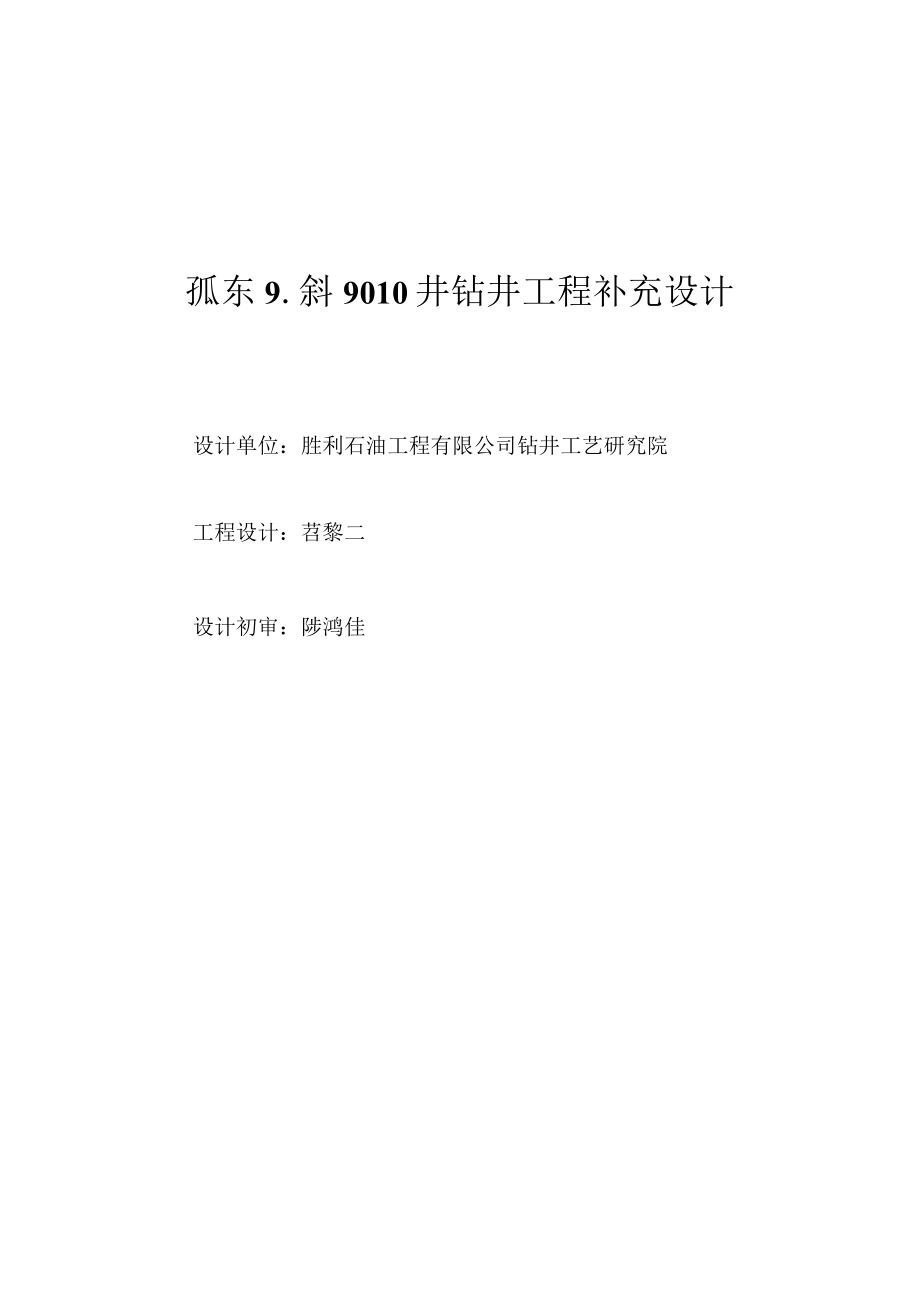

1、设计编号：202108-076钻井工程补充设计单位：孤东采油厂井号：孤东9-斜9010井别:注水井井型：定向井中石化胜利油田分公司2021年11月25日孤东9.斜9010井钻井工程补充设计设计单位：胜利石油工程有限公司钻井工艺研究院工程设计：苕黎二设计初审：陟鸿佳依据2021年11月25日孤东9-斜9010井钻井地质补充设计书复测井口坐标，该井工程设计变更如下：一、2021年8月25日所发的孤东9-斜9010井钻井工程设计中轨道设计内容做相应修正，具体内容见轨道设计。1.1轨道设计表1-1轨道设计表井号：孤东9-斜9010轨道类型：直-增-稳井底垂深(m)井底闭合距(m)井底闭合方位()造斜点
2、(m)最大井斜角()1475.0028.96313.481300.0012.17磁倾角()磁场强度(MT)磁偏角(0)收敛角C)方位修正角()56.4053.27-7.531.24-8.77复测井口：X=4193580.97Y=20677041.85靶点:AX=4193596Y=20677026垂深:1442m闭合距:21.84m闭合方位:313.480靶半径:20m轨道参数井深(m)井斜()方位(0)垂深(m)水平位移(m)南北(m)东西(m)狗腿度(o3ftn)工具面(0)靶点().000.(X)00.000.000.000.000.(X)0.001300.000.00313.481300
