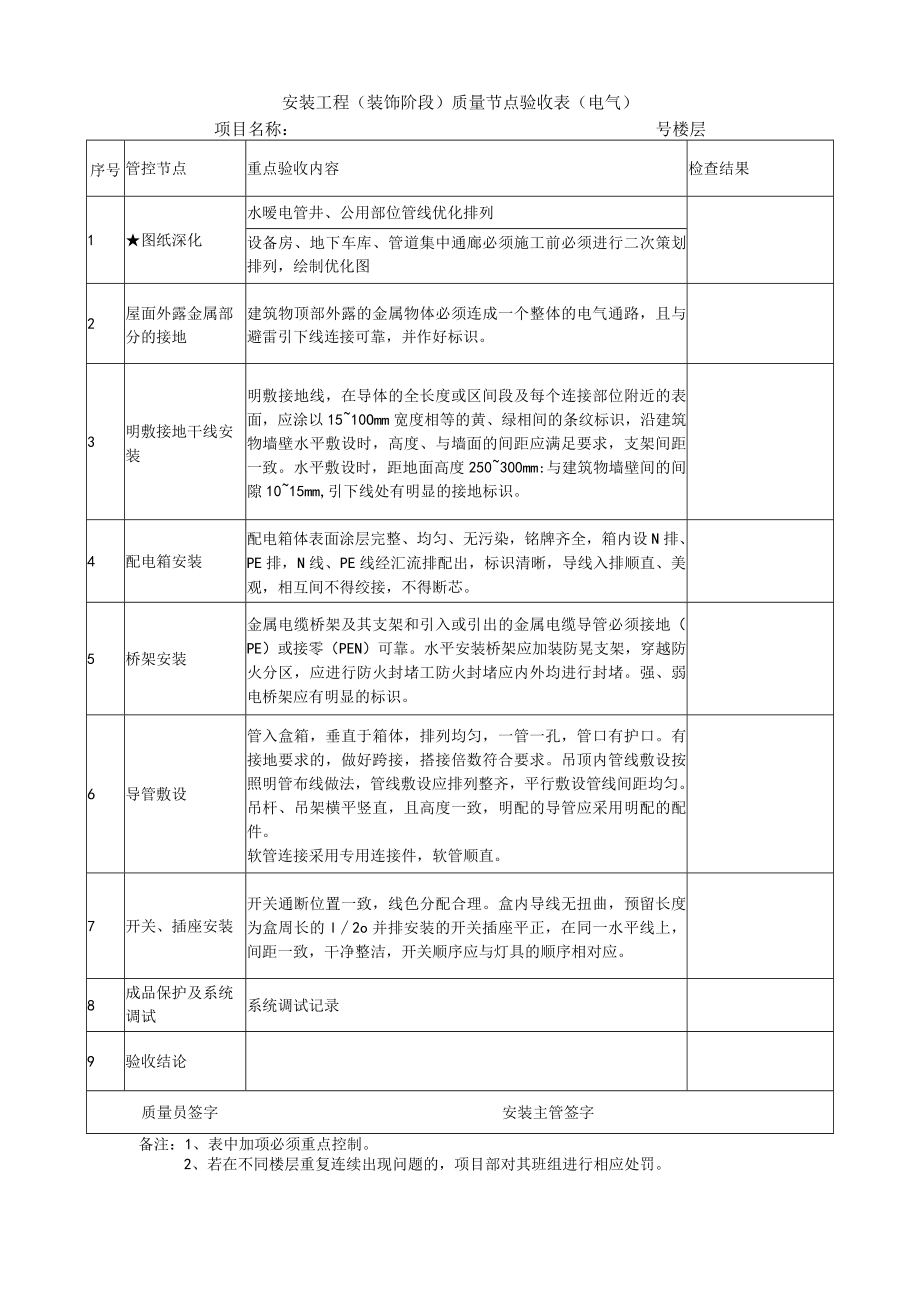

安装工程(装饰阶段)质量节点验收表(电气).docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《安装工程(装饰阶段)质量节点验收表(电气).docx》由会员分享,可在线阅读,更多相关《安装工程(装饰阶段)质量节点验收表(电气).docx(1页珍藏版)》请在第壹文秘上搜索。

1、安装工程(装饰阶段)质量节点验收表(电气)项目名称:号楼层序号管控节点重点验收内容检查结果1图纸深化水暧电管井、公用部位管线优化排列设备房、地下车库、管道集中通廊必须施工前必须进行二次策划排列,绘制优化图2屋面外露金属部分的接地建筑物顶部外露的金属物体必须连成一个整体的电气通路,且与避雷引下线连接可靠,并作好标识。3明敷接地干线安装明敷接地线,在导体的全长度或区间段及每个连接部位附近的表面,应涂以1510Omm宽度相等的黄、绿相间的条纹标识,沿建筑物墙壁水平敷设时,高度、与墙面的间距应满足要求,支架间距一致。水平敷设时,距地面高度250300mm:与建筑物墙壁间的间隙1015mm,引下线处有明

2、显的接地标识。4配电箱安装配电箱体表面涂层完整、均匀、无污染,铭牌齐全,箱内设N排、PE排,N线、PE线经汇流排配出,标识清晰,导线入排顺直、美观,相互间不得绞接,不得断芯。5桥架安装金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠。水平安装桥架应加装防晃支架,穿越防火分区,应进行防火封堵工防火封堵应内外均进行封堵。强、弱电桥架应有明显的标识。6导管敷设管入盒箱,垂直于箱体,排列均匀,一管一孔,管口有护口。有接地要求的,做好跨接,搭接倍数符合要求。吊顶内管线敷设按照明管布线做法,管线敷设应排列整齐,平行敷设管线间距均匀。吊杆、吊架横平竖直,且高度一致,明配的导管应采用明配的配件。软管连接采用专用连接件,软管顺直。7开关、插座安装开关通断位置一致,线色分配合理。盒内导线无扭曲,预留长度为盒周长的l2o并排安装的开关插座平正,在同一水平线上,间距一致,干净整洁,开关顺序应与灯具的顺序相对应。8成品保护及系统调试系统调试记录9验收结论质量员签字安装主管签字备注:1、表中加项必须重点控制。2、若在不同楼层重复连续出现问题的,项目部对其班组进行相应处罚。
