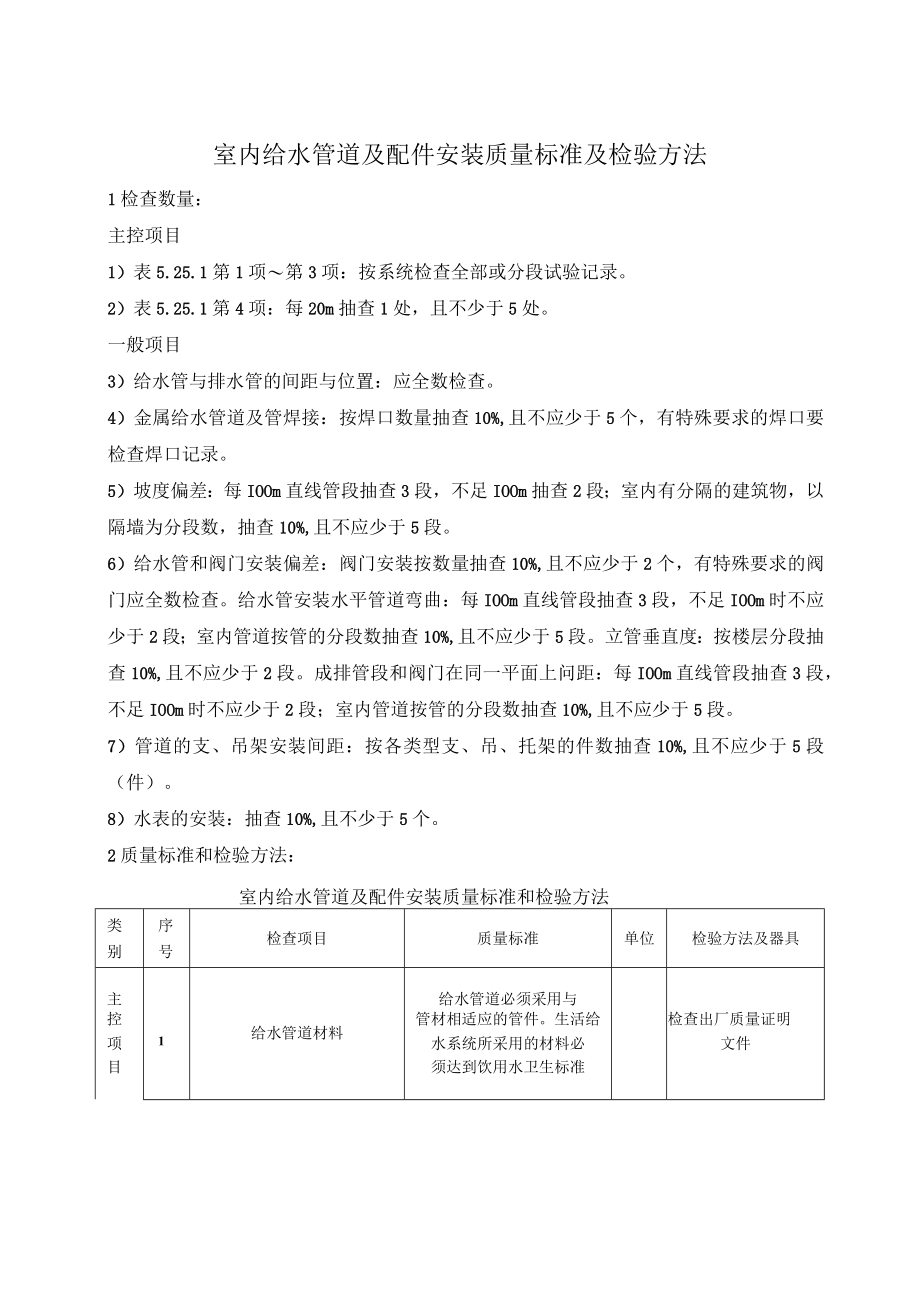

1、室内给水管道及配件安装质量标准及检验方法1检查数量：主控项目1）表5.25.1第1项第3项：按系统检查全部或分段试验记录。2）表5.25.1第4项：每20m抽查1处，且不少于5处。一般项目3）给水管与排水管的间距与位置：应全数检查。4）金属给水管道及管焊接：按焊口数量抽查10%,且不应少于5个，有特殊要求的焊口要检查焊口记录。5）坡度偏差：每IOOm直线管段抽查3段，不足IOOm抽查2段；室内有分隔的建筑物，以隔墙为分段数，抽查10%,且不应少于5段。6）给水管和阀门安装偏差：阀门安装按数量抽查10%,且不应少于2个，有特殊要求的阀门应全数检查。给水管安装水平管道弯曲：每IOOm直线管段抽查3

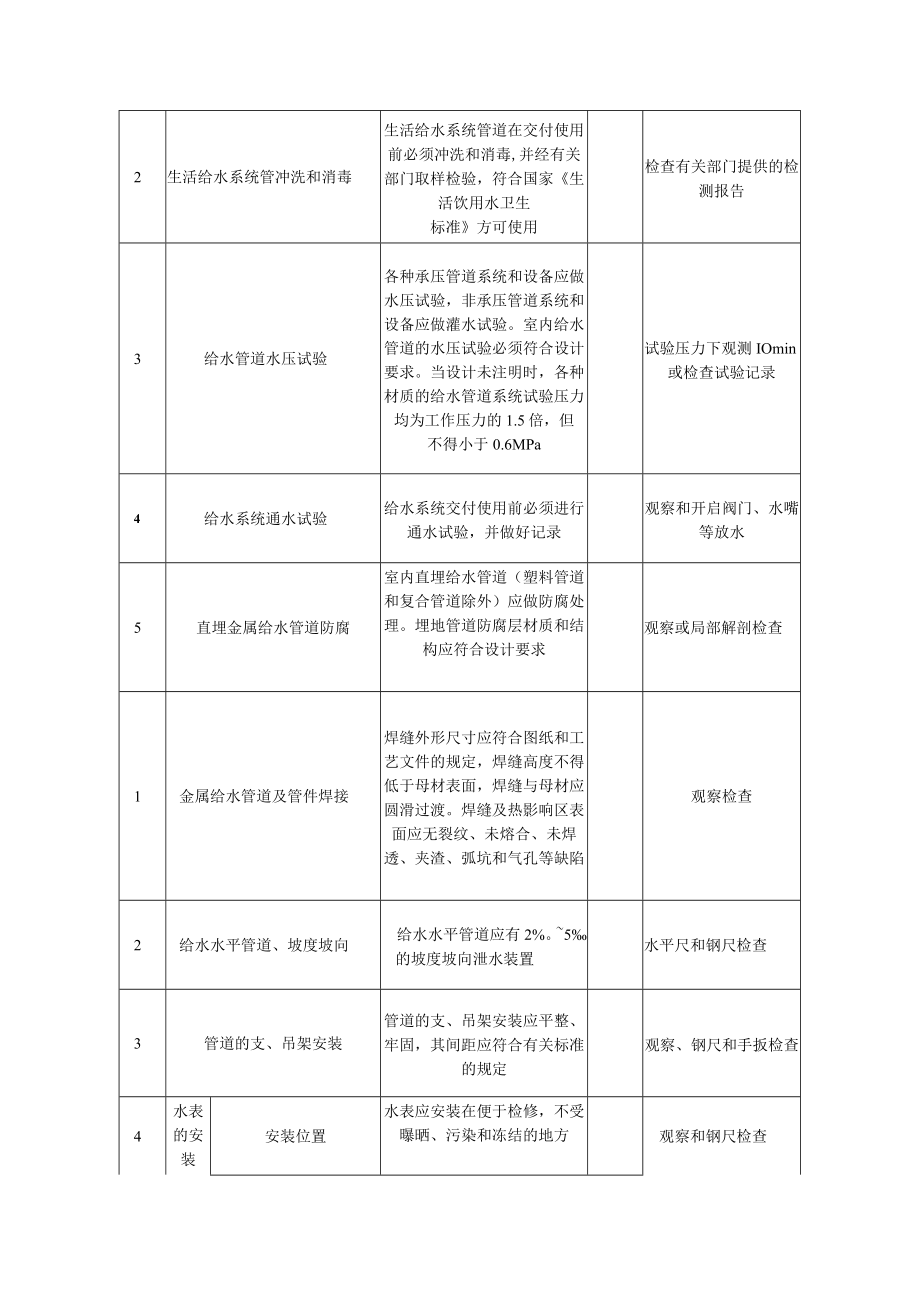

2、段，不足IOOm时不应少于2段；室内管道按管的分段数抽查10%,且不应少于5段。立管垂直度：按楼层分段抽查10%,且不应少于2段。成排管段和阀门在同一平面上问距：每IOOm直线管段抽查3段，不足IOOm时不应少于2段；室内管道按管的分段数抽查10%,且不应少于5段。7）管道的支、吊架安装间距：按各类型支、吊、托架的件数抽查10%,且不应少于5段（件）。8）水表的安装：抽查10%,且不少于5个。2质量标准和检验方法：室内给水管道及配件安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主给水管道必须采用与控给水管道材料管材相适应的管件。生活给检查出厂质量证明项1水系统所采用的材料必文
3、件目须达到饮用水卫生标准2生活给水系统管冲洗和消毒生活给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检验，符合国家生活饮用水卫生标准方可使用检查有关部门提供的检测报告3给水管道水压试验各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa试验压力下观测IOmin或检查试验记录4给水系统通水试验给水系统交付使用前必须进行通水试验，并做好记录观察和开启阀门、水嘴等放水5直埋金属给水管道防腐室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理

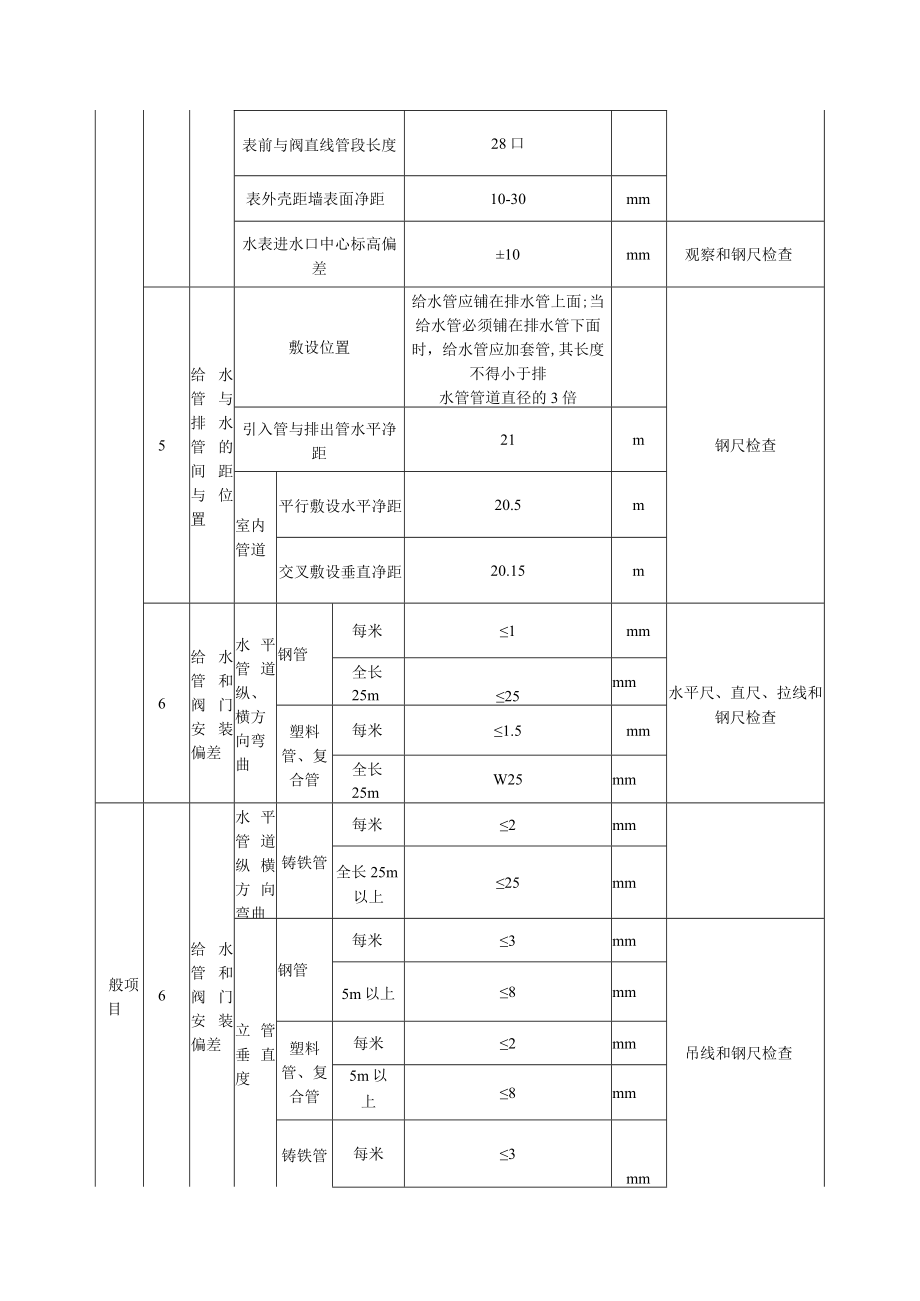

4、。埋地管道防腐层材质和结构应符合设计要求观察或局部解剖检查1金属给水管道及管件焊接焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷观察检查2给水水平管道、坡度坡向给水水平管道应有2%。5的坡度坡向泄水装置水平尺和钢尺检查3管道的支、吊架安装管道的支、吊架安装应平整、牢固，其间距应符合有关标准的规定观察、钢尺和手扳检查4水表的安装安装位置水表应安装在便于检修，不受曝晒、污染和冻结的地方观察和钢尺检查表前与阀直线管段长度28口表外壳距墙表面净距10-30mm水表进水口中心标高偏差10mm观察和
5、钢尺检查5给水管与排水管的间距与位置敷设位置给水管应铺在排水管上面;当给水管必须铺在排水管下面时，给水管应加套管,其长度不得小于排水管管道直径的3倍钢尺检查引入管与排出管水平净距21m室内管道平行敷设水平净距20.5m交叉敷设垂直净距20.15m6给水管和阀门安装偏差水平管道纵、横方向弯曲钢管每米1mm水平尺、直尺、拉线和钢尺检查全长25m25mm塑料管、复合管每米1.5mm全长25mW25mm般项目6给水管和阀门安装偏差水平管道纵横方向弯曲铸铁管每米2mm全长25m以上25mm立管垂直度钢管每米3mm吊线和钢尺检查5m以上8mm塑料管、复合管每米2mm5m以上8mm铸铁管每米3mm5m以上10mm成排管段和阀门在同一平面上间距偏差3mm钢尺检查注：d2为表前直线管段管径。
