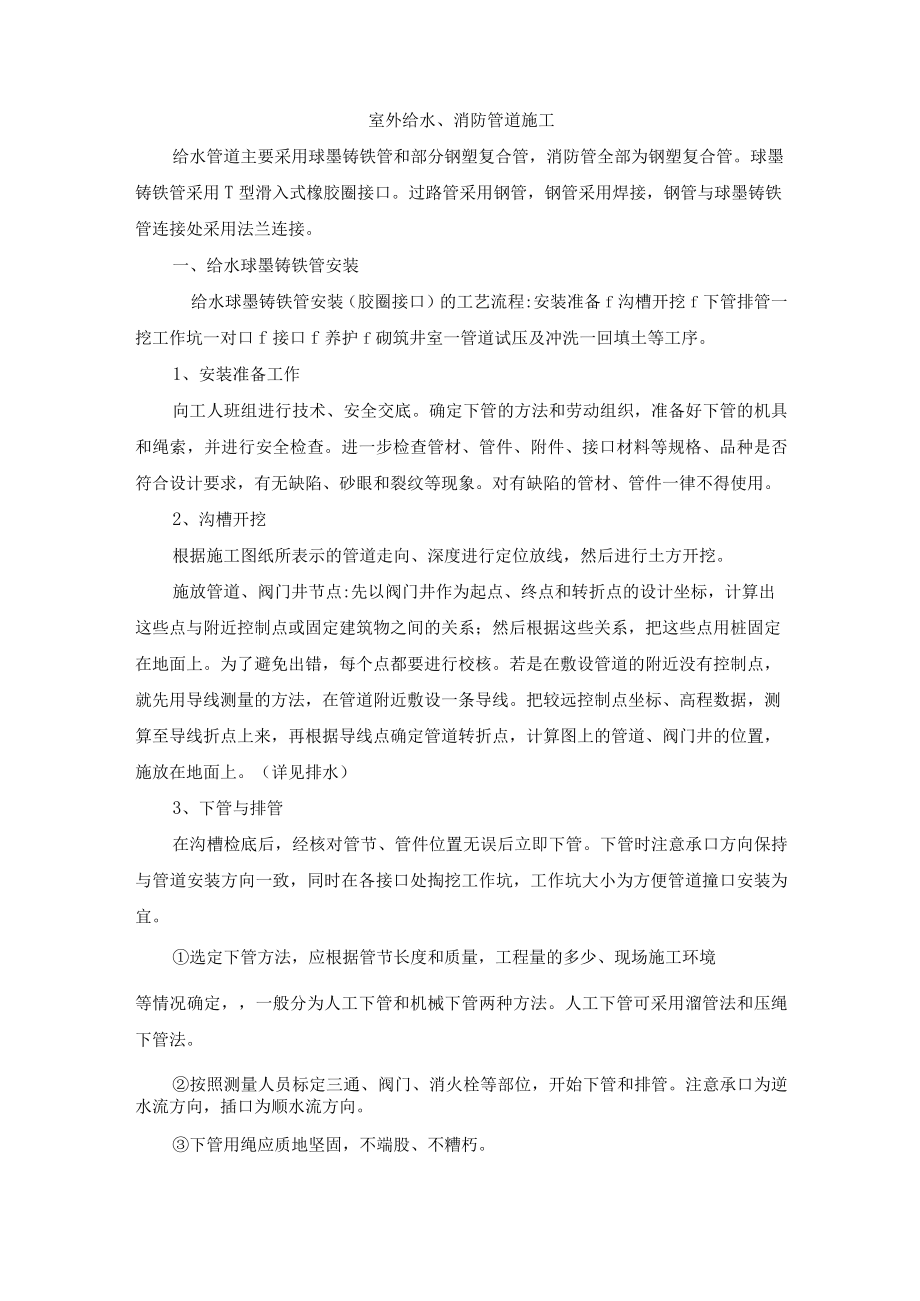

1、室外给水、消防管道施工给水管道主要采用球墨铸铁管和部分钢塑复合管，消防管全部为钢塑复合管。球墨铸铁管采用T型滑入式橡胶圈接口。过路管采用钢管，钢管采用焊接，钢管与球墨铸铁管连接处采用法兰连接。一、给水球墨铸铁管安装给水球墨铸铁管安装（胶圈接口）的工艺流程:安装准备f沟槽开挖f下管排管一挖工作坑一对口f接口f养护f砌筑井室一管道试压及冲洗一回填土等工序。1、安装准备工作向工人班组进行技术、安全交底。确定下管的方法和劳动组织，准备好下管的机具和绳索，并进行安全检查。进一步检查管材、管件、附件、接口材料等规格、品种是否符合设计要求，有无缺陷、砂眼和裂纹等现象。对有缺陷的管材、管件一律不得使用。2、沟
2、槽开挖根据施工图纸所表示的管道走向、深度进行定位放线，然后进行土方开挖。施放管道、阀门井节点:先以阀门井作为起点、终点和转折点的设计坐标，计算出这些点与附近控制点或固定建筑物之间的关系；然后根据这些关系，把这些点用桩固定在地面上。为了避免出错，每个点都要进行校核。若是在敷设管道的附近没有控制点，就先用导线测量的方法，在管道附近敷设一条导线。把较远控制点坐标、高程数据，测算至导线折点上来，再根据导线点确定管道转折点，计算图上的管道、阀门井的位置，施放在地面上。（详见排水）3、下管与排管在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工
3、作坑，工作坑大小为方便管道撞口安装为宜。选定下管方法，应根据管节长度和质量，工程量的多少、现场施工环境等情况确定，一般分为人工下管和机械下管两种方法。人工下管可采用溜管法和压绳下管法。按照测量人员标定三通、阀门、消火栓等部位，开始下管和排管。注意承口为逆水流方向，插口为顺水流方向。下管用绳应质地坚固，不端股、不糟朽。机械下管不应一点起吊，应采用两点起吊，吊绳应找好管子重心，平吊轻放。同时注意起吊及搬运管材、配件时，对于法兰盘面、金属管防腐层等，均应采取保护措施，以防损坏。吊装阀门等附件，不得将钢丝绳捆绑在操作轮及螺栓孔处。4、对口、接口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污
4、染水质、划破胶圈的附着物。上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。在插口外表面刷润滑剂刷到插口坡口处插口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口。并注意撞口一定要撞到白线的位置，保证角度才3度，将插口插入承口内，并调整对口间隙和环向间隙在规定范围内。第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。稳第一根管时，管子中心必须对准坡度板（定位）中心线和管底标高
5、，管的末端用方木挡住，防止打口时管子移动。对口前应清除管口杂物并用抹布擦净，然后连续对口，随之在承口下端挖打口工作坑，工作坑尺寸满足打口条件即可。铸铁管承插接口的对口间隙应不小于3mm,最大间隙沿直线铺设时为5mm,沿曲线时为IOmm。插口间隙标注为Iomnb允许偏差为+3mm,2mm5、管道附件安装及附属构筑物施工：给水管道附属构筑物包括阀门井、消火栓机水泵接合器、水表井和支墩等构筑物。井室砌筑具体参见排水施工要求和标准图集施工。各类井室的井盖应符合设计要求，有明显的文字标示。井室的底标高在地下水位以上时，基层应为素土夯实;在地下水位下时，基层为IOOmm的混凝土底板，砌筑应采用水泥砂浆。设

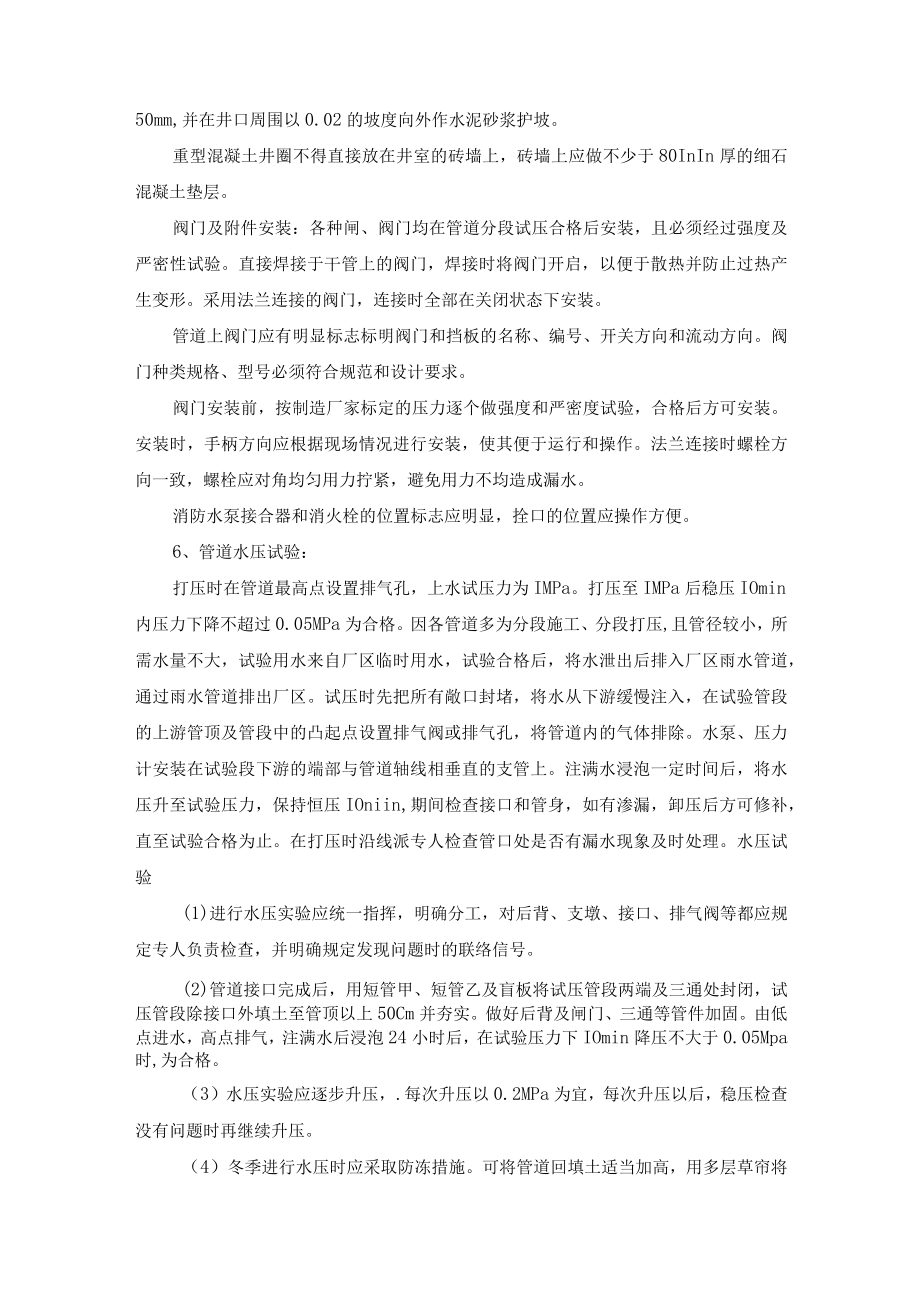

6、在通车道路下的各种井室必须使用重型井盖、井圈。井盖表面与路面相平,允许偏差为5mm。绿化带上和不通车的地方可以采用轻型井圈、井盖，井盖的上表面应高出地坪50mm,并在井口周围以0.02的坡度向外作水泥砂浆护坡。重型混凝土井圈不得直接放在井室的砖墙上，砖墙上应做不少于80InIn厚的细石混凝土垫层。阀门及附件安装：各种闸、阀门均在管道分段试压合格后安装，且必须经过强度及严密性试验。直接焊接于干管上的阀门，焊接时将阀门开启，以便于散热并防止过热产生变形。采用法兰连接的阀门，连接时全部在关闭状态下安装。管道上阀门应有明显标志标明阀门和挡板的名称、编号、开关方向和流动方向。阀门种类规格、型号必须符合规
7、范和设计要求。阀门安装前，按制造厂家标定的压力逐个做强度和严密度试验，合格后方可安装。安装时，手柄方向应根据现场情况进行安装，使其便于运行和操作。法兰连接时螺栓方向一致，螺栓应对角均匀用力拧紧，避免用力不均造成漏水。消防水泵接合器和消火栓的位置标志应明显，拴口的位置应操作方便。6、管道水压试验：打压时在管道最高点设置排气孔，上水试压力为IMPa。打压至IMPa后稳压IOmin内压力下降不超过0.05MPa为合格。因各管道多为分段施工、分段打压,且管径较小，所需水量不大，试验用水来自厂区临时用水，试验合格后，将水泄出后排入厂区雨水管道，通过雨水管道排出厂区。试压时先把所有敞口封堵，将水从下游缓慢
8、注入，在试验管段的上游管顶及管段中的凸起点设置排气阀或排气孔，将管道内的气体排除。水泵、压力计安装在试验段下游的端部与管道轴线相垂直的支管上。注满水浸泡一定时间后，将水压升至试验压力，保持恒压IOniin,期间检查接口和管身，如有渗漏，卸压后方可修补，直至试验合格为止。在打压时沿线派专人检查管口处是否有漏水现象及时处理。水压试验(1)进行水压实验应统一指挥，明确分工，对后背、支墩、接口、排气阀等都应规定专人负责检查，并明确规定发现问题时的联络信号。(2)管道接口完成后，用短管甲、短管乙及盲板将试压管段两端及三通处封闭，试压管段除接口外填土至管顶以上50Cm并夯实。做好后背及闸门、三通等管件加固
9、。由低点进水，高点排气，注满水后浸泡24小时后，在试验压力下IOmin降压不大于0.05Mpa时,为合格。（3）水压实验应逐步升压，.每次升压以0.2MPa为宜，每次升压以后，稳压检查没有问题时再继续升压。（4）冬季进行水压时应采取防冻措施。可将管道回填土适当加高，用多层草帘将暴露的接口包严；对串水及试压临时管线缠包保温，不用水时及时放空。（5）水压实验时，后背、支撑、管端等附近不得站人，检查应在停止升压时进行。7、冲洗、消毒（1）管道冲洗前应制定冲洗方案，管道冲洗时流量不应小于设计流量或不小于1.5ms的流速。冲洗时应连续进行，当排出口的水色透明度与入口处目测一致时即为合格。（2）冲洗时间应
10、安排在用水量较小、水压偏高的夜间进行。选好排放地点,确保排水线路畅通,排水管截面不得小于被冲洗管的1/2。（3）当钢塑管用于饮水饮料处时压力实验合格后，还应对管道进行消毒和清洗。用每升含20-30mg游离氯的清水灌满管道进行消毒含氯水在管道进行消毒和清洗。管道消毒后，再用饮用水冲洗干净并经有关部门检验合格后方可投入使用。8、沟槽回填回填土施工中严格遵守GB50268-97中关于沟槽回填标准进行回填。沟槽回填前应符合以下规定：水压试验前，除接口外，管道两侧及管顶以上回填高度不得低于0.5m；水压试验合格后，应及时回填其余部分；管径大于90Omm的钢管道，应控制管顶的竖向变形。回填土符合以下规定：
11、管底至管顶以上50Omnl范围内，不得含有机物、冻土及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，采用细粒土回填（1）水压试验前，除接口处管道回填至管顶50Cln以上（2）管道两侧回填高差不超过20cm。（3）回填分层进行。管道两侧和管顶以上50Cm用木夯夯实，每层虚铺厚度不大于20cm；管顶以上50cm至地面用蛙式打夯机夯实，每层虚铺厚度20-25cm；应做到夯夯相连，一夯压半夯。（4）分段回填时，相邻两段接茬呈阶梯形。（5）回填土不得有石块、房渣土等不能夯实的土质，防腐层周围用细土回填，检查井周围采用石灰土回填。（6）回填压实度标准：胸腔部分295%管顶以上50Cnl范
12、围内285%其余部位290%O二、钢塑复合管安装：本工程消防、部分给水管道采用钢塑复合管。钢塑管的使用与普通镀锌管一样。管道施工与普通镀锌管的施工方法一样，施工进场前应对现场进行必要的管理，施工时应注意防止泥沙等杂物进入管道内,管道内外应防油污，安装切断时应将管口临时封堵。管道连接与普通镀锌管的连接方法一样，禁止焊接。管道安装前，必须根据图纸进行管道放线，并对预埋件进行复测，在定准管道中心线和复测支墩标高无误后，开始管道安装就位。根据现场情况，在避开地下电缆和管线后，可利用倒链下管。钢管进入管沟内，进行管道找正工作，保证管子与管沟壁及两管之间距离符合要求。钢塑复合管放到沟内，逐段码成直线进行连
13、接，连接好的管道须找好坡度。泄水阀安装在检查井内。，整根管道在水平方向的偏差不应超过50毫米。2涂塑复合管施工机具应符合下列要求切割应采用金属锯；套丝宜采用自动套丝机或手管螺纹较板。压槽应用用专用滚槽机；管径小于50mm时，弯管应用弯管机冷弯，其弯曲曲率半径不得于小于8倍管径。3涂塑复合管沟槽式连接方法机具准备：选择符合要求滚槽机、开孔机和切管机；管道准备：垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈，凹槽宽度和深度，必须符合凹槽技术标准。检查和润滑密封圈：检查密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润滑剂。应小心不要将
14、颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。4密封圈安装、定位滑动密封圈到管端，确保密封唇不要悬垂在管端。将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽的中心位置。密封圈不应进入管道凹槽。5安装连接器外壳把外壳合在密封圈上，使壳体卡口咬合在管道凹槽内，插入螺栓，用手拧紧螺帽。6拧紧螺帽交替、均匀地拧紧两侧螺帽，直到螺栓底座金属面接触，螺栓收紧。7法兰片安装安装法兰片：先松开两侧螺丝，将法兰两块分开，分别将两块法兰片的环形键部分装入开槽管端凹槽里，再把两侧螺丝插入拧紧，调节两侧间隙相近。安装密封圈将密封圈C形开口处背对法兰
15、，沿管端方向推入法兰内径凹槽内即可。8管道防腐钢塑符合管外壁刷冷底子油一道，石油沥青二道。（备注：其余给水管道施工工艺详见球墨铸铁给水管施工）雨天施工措施按本工程进度计划，管线工程基本在夏秋季施工，连续阴雨较多，我们在施工中必须加以重视，所以根据本工程特点，制定切实可行的雨天施工技术措施，并且落实实施，是该工程保质、保量，按计划正常进行的关键。4. 1、建立防雨组织机构，成立雨情监报小组，及时向项目部提供雨情信息。项目部根据天气情况，进行计划安排各部位的施工并及时进行调整。4.2、 排水系统：应提前调查周边汇水区域，排水走向，特别是查明现况排水管线及排水出路，并充分利用本工程雨水管线和现况排水
16、沟做为排水出路，以便将汇集的雨水及时排放，使之畅通，保持现况地面排水。4.3、 道路系统：应检查、维修防雨设施、设备，并予以完善；雨中做到现场专人巡视，发现险情及时上报。雨后及时排除积水，清扫、修整道路，保证交通畅通。4.4、 供电、用电系统：做好输电线路、用电工具的防雨及接地保护措施，特别是雨后要对露天的用电设备进行绝缘摇测等安全检查、检测工作，防止漏电发生。4.5雨天施工具体措施：(1)沟槽开挖必须根据天气形势及施工能力确定开挖段。(2)管道安装应连续施工，中间不留断截，防止泥浆灌入难于清理。对已分段完工的管线，两头要设管堵，以防灌肠。下雨时不宜进行接口作业。遇雨应停止混凝土的施工操作，并将已浇筑混凝土及时覆盖。(
