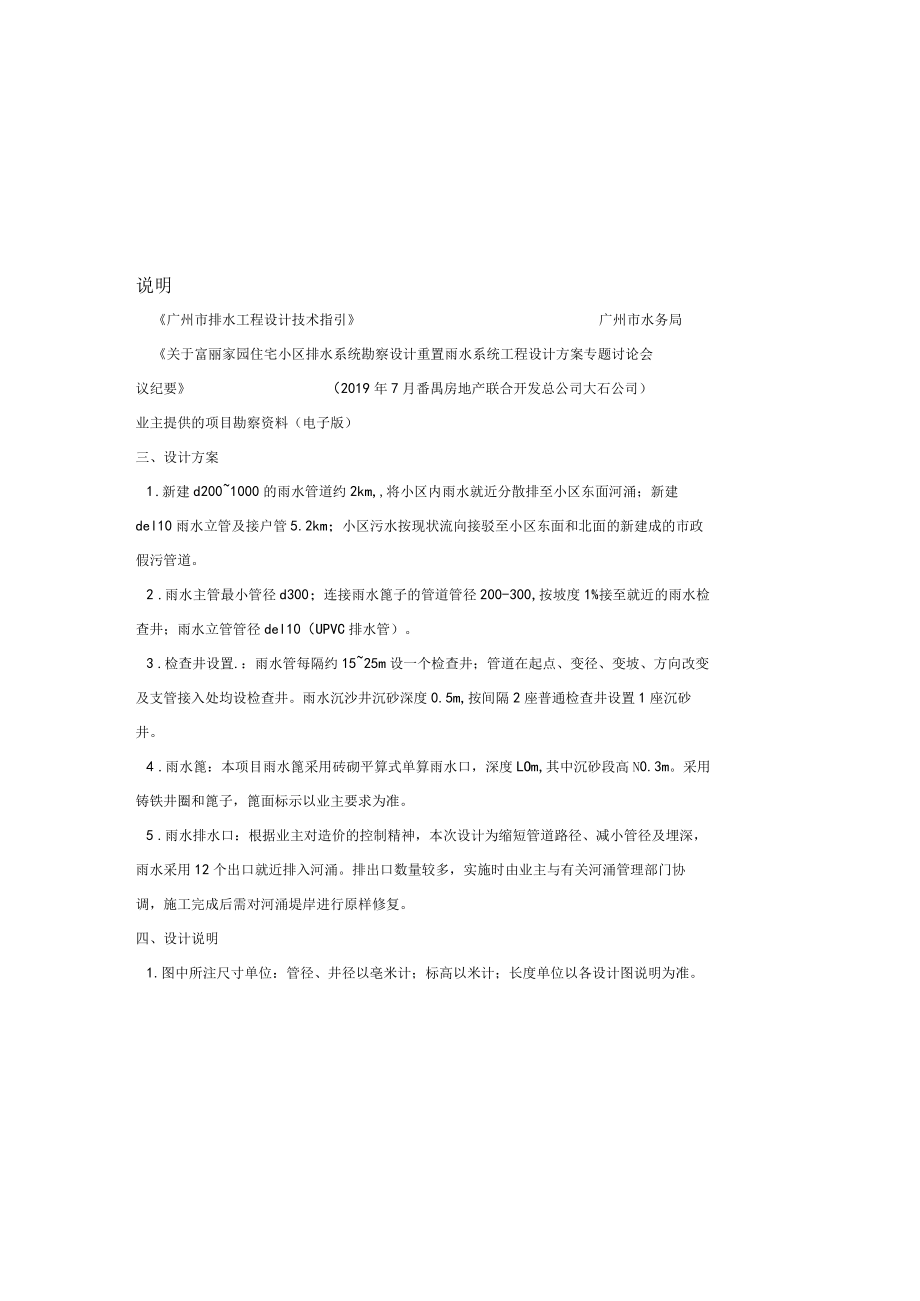

1、说明广州市排水工程设计技术指引广州市水务局关于富丽家园住宅小区排水系统勘察设计重置雨水系统工程设计方案专题讨论会议纪要（2019年7月番禺房地产联合开发总公司大石公司）业主提供的项目勘察资料（电子版）三、设计方案1 .新建d2001000的雨水管道约2km,将小区内雨水就近分散排至小区东面河涌；新建del10雨水立管及接户管5.2km；小区污水按现状流向接驳至小区东面和北面的新建成的市政假污管道。2 .雨水主管最小管径d300；连接雨水篦子的管道管径200-300,按坡度1%接至就近的雨水检查井；雨水立管管径del10（UPVC排水管）。3 .检查井设置.：雨水管每隔约1525m设一个检查井；

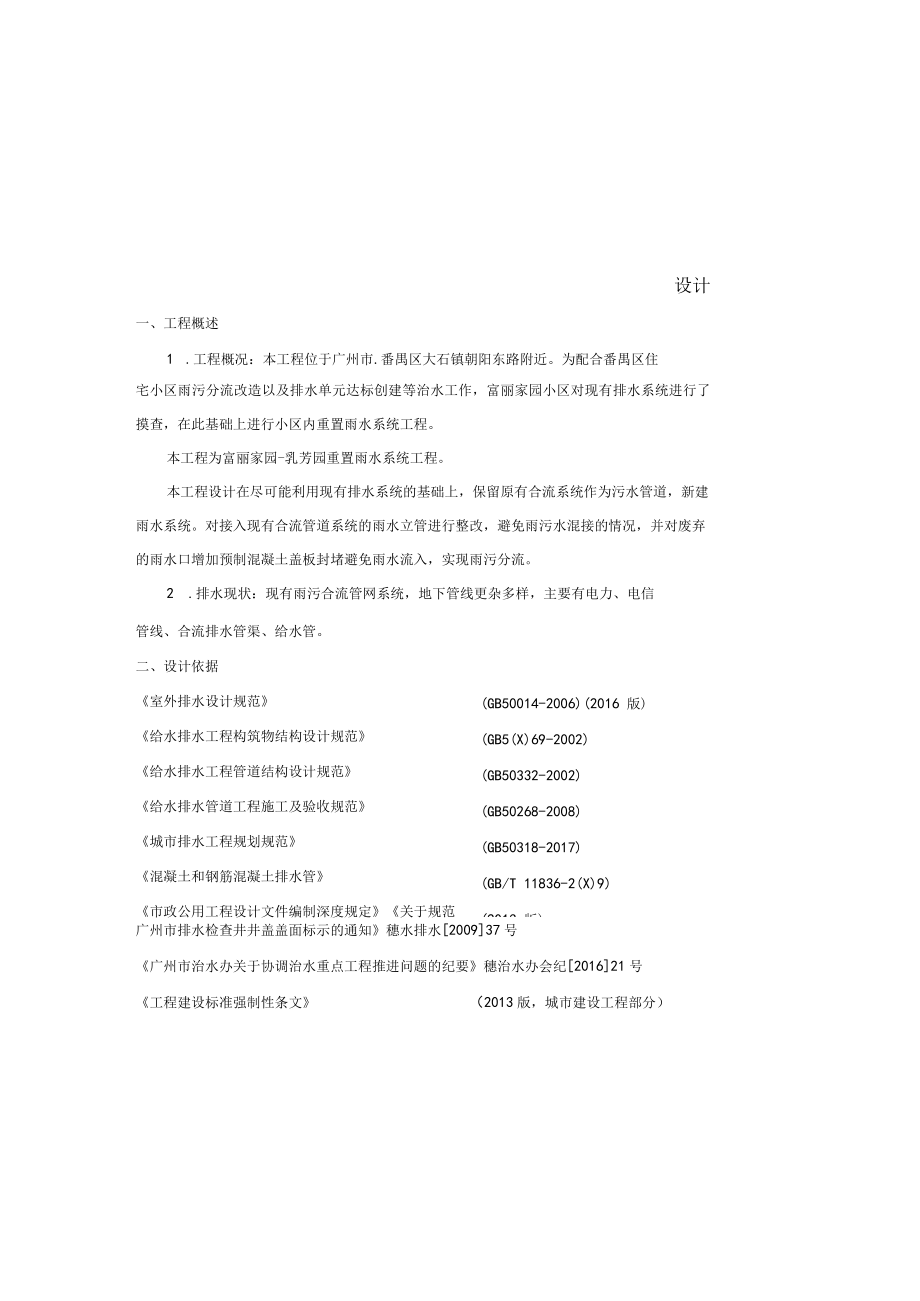

2、管道在起点、变径、变坡、方向改变及支管接入处均设检查井。雨水沉沙井沉砂深度0.5m,按间隔2座普通检查井设置1座沉砂井。4 .雨水篦：本项目雨水篦采用砖砌平算式单算雨水口，深度LOm,其中沉砂段高N0.3m。采用铸铁井圈和篦子，篦面标示以业主要求为准。5 .雨水排水口：根据业主对造价的控制精神，本次设计为缩短管道路径、减小管径及埋深，雨水采用12个出口就近排入河涌。排出口数量较多，实施时由业主与有关河涌管理部门协调，施工完成后需对河涌堤岸进行原样修复。四、设计说明1.图中所注尺寸单位：管径、井径以亳米计；标高以米计；长度单位以各设计图说明为准。设计一、工程概述1 .工程概况：本工程位于广州市.
3、番禺区大石镇朝阳东路附近。为配合番禺区住宅小区雨污分流改造以及排水单元达标创建等治水工作，富丽家园小区对现有排水系统进行了摸查，在此基础上进行小区内重置雨水系统工程。本工程为富丽家园-乳芳园重置雨水系统工程。本工程设计在尽可能利用现有排水系统的基础上，保留原有合流系统作为污水管道，新建雨水系统。对接入现有合流管道系统的雨水立管进行整改，避免雨污水混接的情况，并对废弃的雨水口增加预制混凝土盖板封堵避免雨水流入，实现雨污分流。2 .排水现状：现有雨污合流管网系统，地下管线更杂多样，主要有电力、电信管线、合流排水管渠、给水管。二、设计依据(GB50014-2006)(2016 版)(GB5(X)69

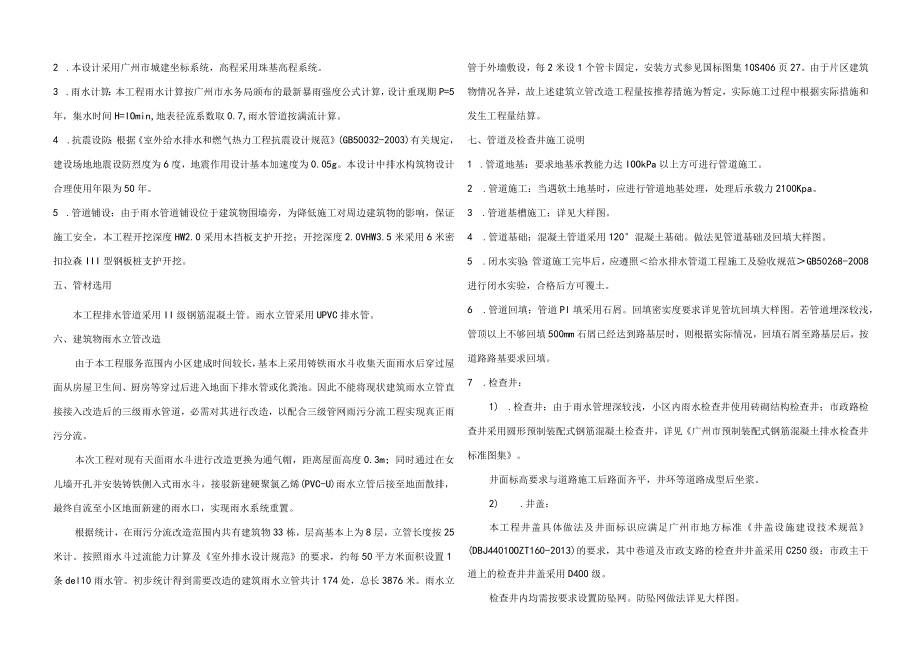

4、-2002)(GB50332-2002)(GB50268-2008)(GB50318-2017)(GB/T 11836-2(X)9)(2013 版)室外排水设计规范给水排水工程构筑物结构设计规范给水排水工程管道结构设计规范给水排水管道工程施工及验收规范城市排水工程规划规范混凝土和钢筋混凝土排水管市政公用工程设计文件编制深度规定关于规范广州市排水检查井井盖盖面标示的通知穗水排水200937号广州市治水办关于协调治水重点工程推进问题的纪要穗治水办会纪201621号工程建设标准强制性条文（2013版，城市建设工程部分）2 .本设计采用广州市城建坐标系统，高程采用珠基高程系统。3 .雨水计算：本工程雨
5、水计算按广州市水务局颁布的最新暴雨强度公式计算，设计重现期P=5年，集水时间H=IOmin,地表径流系数取0.7,雨水管道按满流计算。4 .抗震设防：根据室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)有关规定，建设场地地震设防烈度为6度，地震作用设计基本加速度为0.05g。本设计中排水构筑物设计合理使用年限为50年。5 .管道铺设：由于雨水管道铺设位于建筑物围墙旁，为降低施工对周边建筑物的影响，保证施工安全，本工程开挖深度HW2.0采用木挡板支护开挖；开挖深度2.0VHW3.5米采用6米密扣拉森III型钢板桩支护开挖。五、管材选用本工程排水管道采用II级钢筋混凝土管。雨水立
6、管采用UPVC排水管。六、建筑物雨水立管改造由于本工程服务范围内小区建成时间较长，基本上采用铸铁雨水斗收集天面雨水后穿过屋面从房屋卫生间、厨房等穿过后进入地面下排水管或化粪池。因此不能将现状建筑雨水立管直接接入改造后的三级雨水管道，必需对其进行改造，以配合三级管网雨污分流工程实现真正雨污分流。本次工程对现有天面雨水斗进行改造更换为通气帽，距离屋面高度0.3m；同时通过在女儿墙开孔并安装铸铁侧入式雨水斗，接驳新建硬聚氯乙烯(PVC-U)雨水立管后接至地面散排，最终自流至小区地面新建的雨水口，实现雨水系统重置。根据统计，在雨污分流改造范围内共有建筑物33栋，层高基本上为8层，立管长度按25米计。按
7、照雨水斗过流能力计算及室外排水设计规范的要求，约每50平方米面积设置1条del10雨水管。初步统计得到需要改造的建筑雨水立管共计174处，总长3876米。雨水立管于外墙敷设，每2米设1个管卡固定，安装方式参见国标图集10S406页27。由于片区建筑物情况各异，故上述建筑立管改造工程量按推荐措施为暂定，实际施工过程中根据实际措施和发生工程量结算。七、管道及检查井施工说明1 .管道地基：要求地基承教能力达IOOkPa以上方可进行管道施工。2 .管道施工：当遇软土地基时，应进行管道地基处理，处理后承载力2100Kpa。3 .管道基槽施工：详见大样图。4 .管道基础：混凝土管道采用120混凝土基础。做
8、法见管道基础及回填大样图。5 .闭水实验：管道施工完毕后，应遵照给水排水管道工程施工及验收规范GB50268-2008进行闭水实验，合格后方可覆土。6 .管道回填：管道Pl填采用石屑。回填密实度要求详见管坑回填大样图。若管道埋深较浅，管顶以上不够回填500mm石屑已经达到路基层时，则根据实际情况，回填石屑至路基层后，按道路路基要求回填。7 .检查井：1) .检查井：由于雨水管埋深较浅，小区内雨水检查井使用砖砌结构检查井；市政路检查井采用圆形预制装配式钢筋混凝土检查井，详见广州市预制装配式钢筋混凝土排水检查井标准图集。井面标高要求与道路施工后路面齐平，井环等道路成型后坐浆。2) .井盖：本工程井
9、盖具体做法及井面标识应满足广州市地方标准井盖设施建设技术规范(DBJ4401OOZT160-2013)的要求，其中巷道及市政支路的检查井井盖采用C250级：市政主干道上的检查井井盖采用D400级。检查井内均需按要求设置防坠网。防坠网做法详见大样图。8 .现状地下管线复杂，施工前应充分了解现场地下管线现状，核实无误方可施工。9 .施工现场位于建成小区，人口众多，应做到文明施工，在确保安全的前提下完成雨水管道施工。10 .由于雨水管道施工时部分区域需对现状管线做临时迁改，具体的工程量无法准确计算，具体工程数量在施工时，由业主、监理及施工方三方确认。11 .其余未尽事详见相关国家规定。八、施工组织设
10、计1 .施工准备为保证工程能顺利进行，必须做好施工准备工作，在进场后，立即制定切实可行的工作计划,对施工技术、劳动力安排、材料、机械设备、材料检验及成品检查、机具检查等的各项工作按工程需求，编制计划，并按计划要求完成，落实到责任人，并明确完成时间。2 .施工围蔽的要求1）施工围蔽采用2.2m高装配式双面彩钢夹芯板。施工围蔽过程中必须实时检查围蔽情况，如有歪倒或损毁须及时维护，保证施工过程中车辆的安全、有序通行。2）施工围蔽迎车方向前方须设置警示标志及交通导向标志，施工围蔽迎车方向端头位须设置夜间警示红灯，并保证施工沿线在夜间有足够的照明设施。各交通路口设专人值班，维持交通畅顺，为人们提供安全和
11、方便。3）施工作业人员必须穿反光衣、戴安全帽。3 .施工期间实施的管理措施以及注意事项（1）由建设单位提前向传媒通告交通疏导方案，让广大市民和驾驶员提前了解周边区域的交通组织。（2）施工围蔽措施必须严格按照“广州市建委关于进一步规范建设工程现场围蔽的通知（穗建质20143025号）”、“广州市建设委员会广州市建设工程现场文明施工管理办法”执行。（3）施工单位必须针对现状路况成立应急抢修小组对施工范围内出现的问题及时进行解决，例如若施工范围内的车行道、人行道出现破损，影响通行能力，施工单位必须立即对其进行抢修。（4）施工区域导向车流采用锥形交通标围蔽的方式，同时在迎车方向摆放警示牌、减速牌、导向
12、牌、警示灯：施工作业人员必须穿反光衣、戴安全帽。（5）本交通组织设计的各类临时交通设施必须在辖区交警部门指导下安装，并且安装的位置不能影响现状道路各种设施的使用。施工单位施工前必须报交警部门审核及认可后和必须在辖区交警指导下才进行施工。（6）施工单位在施工之前，按照图纸对现场踏勘，检验现状与图纸所示是否相符，若现场与图纸不吻合的地方，应立即通知建设单位和设计单位进行调整。（7）施工时施工单位必须根据工程施工设计方案、施工工艺要求和周边路网的提升时序情况，综合制定详尽可操作性的交通组织方案报交警部门审批。九、管道运行维护1 .雨水管道正常运行时应定期清淤，系统地检查管道的淤塞损坏情况，有计划地安
13、排管道地修理，及时修补、更换、翻修损坏构筑物及管道,以保证雨水管道通畅排水。2 .雨水管道运行维护时严格遵守V排水管道维护安全技术规程CJJ6-851o十、施工注意事项1 .施工前应做好管线的施工组织工作，应充分了解现场地下管线现状，做好现状管道的勘测及保护，核实无误后方可施工。2 .施工前必须先复测现状管、沟渠断面尺寸及标高，若发生现状管道与设计管道在竖向上交叉，应及时通知甲方、监理公司及设计单位共同协商解决。3 .施工工程中应严格按照国家相关安全规范的有关要求进行施工，安全施工。4 .开挖施工时，应注意管沟内排水，不允许管沟内长时间积水，以防止浮管事故。5 .未尽事宜按国家颁布的给水排水管
