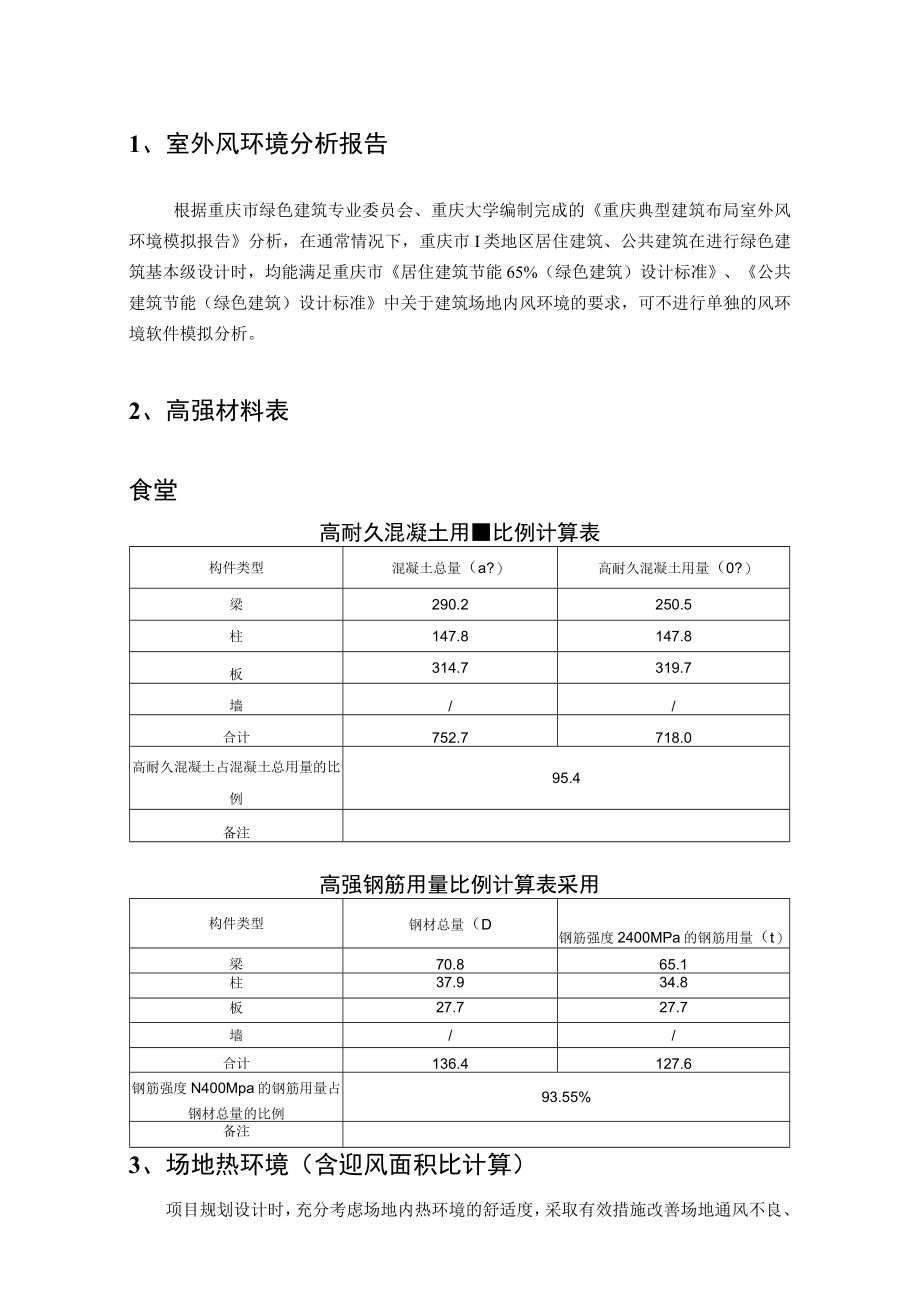

1、小学校迁建工程食堂节能（绿色建筑）分析报告与计算书1、室外风环境分析报告根据重庆市绿色建筑专业委员会、重庆大学编制完成的重庆典型建筑布局室外风环境模拟报告分析，在通常情况下，重庆市I类地区居住建筑、公共建筑在进行绿色建筑基本级设计时，均能满足重庆市居住建筑节能65%（绿色建筑）设计标准、公共建筑节能（绿色建筑）设计标准中关于建筑场地内风环境的要求，可不进行单独的风环境软件模拟分析。2、高强材料表食堂高耐久混凝土用比例计算表构件类型混凝土总量（a?）高耐久混凝土用量（0?）梁290.2250.5柱147.8147.8板314.7319.7墙/合计752.7718.0高耐久混凝土占混凝土总用量的比

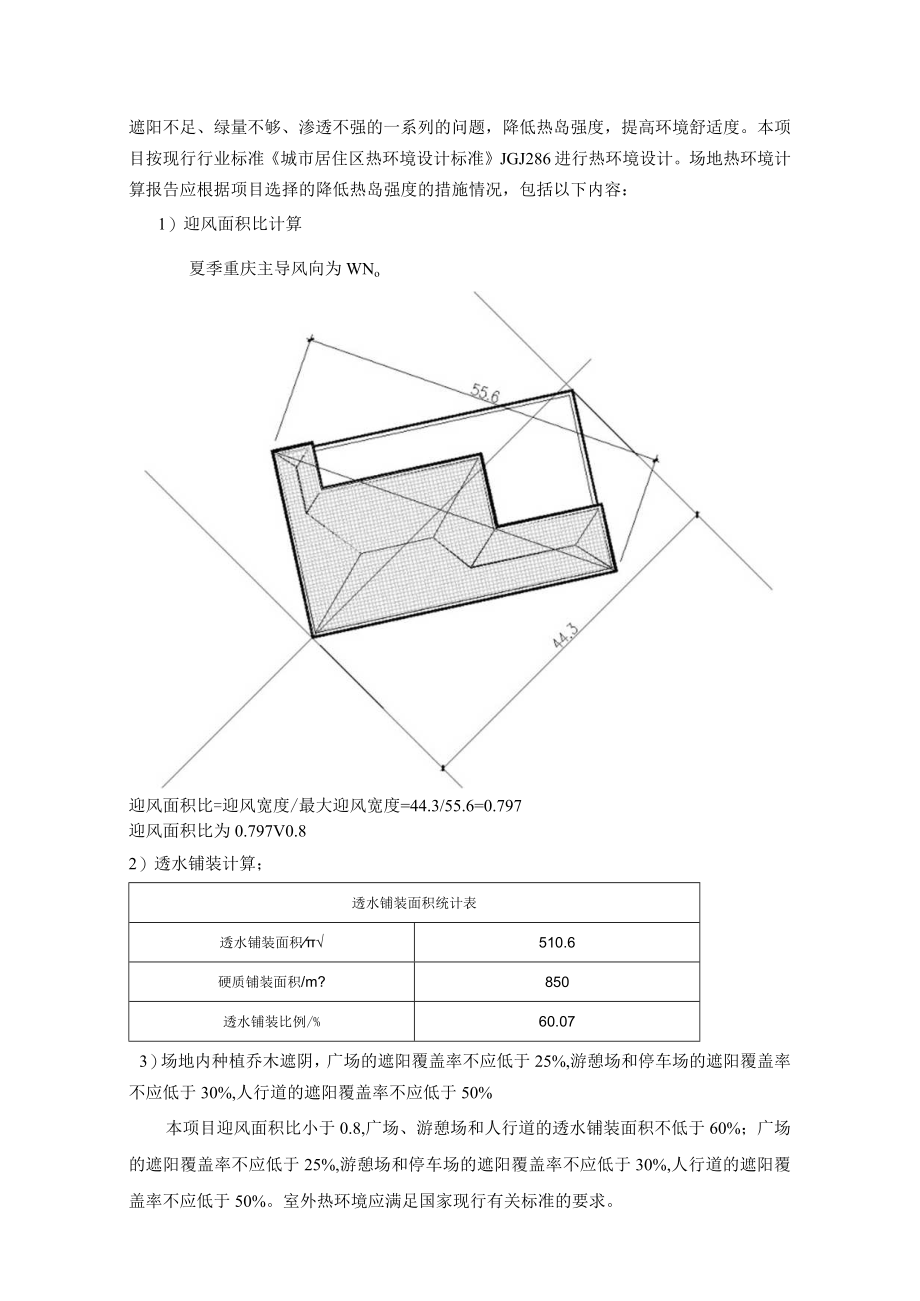

2、例95.4备注高强钢筋用量比例计算表采用构件类型钢材总量（D钢筋强度2400MPa的钢筋用量（t）梁70.865.1柱37.934.8板27.727.7墙/合计136.4127.6钢筋强度N400Mpa的钢筋用量占钢材总量的比例93.55%备注3、场地热环境（含迎风面积比计算）项目规划设计时，充分考虑场地内热环境的舒适度，采取有效措施改善场地通风不良、遮阳不足、绿量不够、渗透不强的一系列的问题，降低热岛强度，提高环境舒适度。本项目按现行行业标准城市居住区热环境设计标准JGJ286进行热环境设计。场地热环境计算报告应根据项目选择的降低热岛强度的措施情况，包括以下内容：1）迎风面积比计算夏季重庆主
3、导风向为WNo迎风面积比=迎风宽度/最大迎风宽度=44.3/55.6=0.797迎风面积比为0.797V0.82）透水铺装计算；透水铺装面积统计表透水铺装面积510.6硬质铺装面积/m?850透水铺装比例/%60.073）场地内种植乔木遮阴，广场的遮阳覆盖率不应低于25%,游憩场和停车场的遮阳覆盖率不应低于30%,人行道的遮阳覆盖率不应低于50%本项目迎风面积比小于0.8,广场、游憩场和人行道的透水铺装面积不低于60%；广场的遮阳覆盖率不应低于25%,游憩场和停车场的遮阳覆盖率不应低于30%,人行道的遮阳覆盖率不应低于50%。室外热环境应满足国家现行有关标准的要求。4、装饰性构件造价比例计算表
4、序号装饰性构件名称装饰性构件材料工程量材料单价（元）单项总价（元）位置1屋面构架20150030000屋面2线条（石材）10110011000屋面、立面装饰性构件造彳介合计（元）：4.1万工程总造价（元）（可采用概算值）：450万装饰性构件造价与工程总造价的比例（）：0.91%5、年径流总量控制率及雨量径流系数计算书年径流总量控制率:一年内场地雨水径流通过自然和人工强化的入渗、滞留、调蓄和回用而得到控制的径流雨量占全年全部雨量的百分比。年径流控制率的确定：根据2014年住建部试行的海绵城市建设技术指南中年径流控制率分区图、或该地区海绵城市总体规划中对该地块的控制率要求，确定适宜的控制率值，然后
5、通过建筑所在区域的降雨资料统计数据，得出一定降雨总量控制率对应的设计降雨量。1、项目综合径流系数表1雨量径流系数下垫面种类雨量径流系数硬屋面0.9绿化屋面0.3混凝土和沥青广场、路面0.85块石等铺砌路面0.6干砌砖、石及碎石路面0.4非铺砌的土路面0.3透水铺装路面0.3绿地0.15水面1.0覆土绿地（覆土厚度500mm）0.15覆土绿地（覆土厚度500mm）0.3年径流系数计算表如下:表2年径流系数计算表下垫面种类面积径流系数绿化面积1062.300.15硬质铺装455.100.85透水砖铺装510.600.3硬质屋面（住宅）972.000.9绿化屋面0.000.3综合径流系数0.52以上
6、可知本项目综合径流系数为0.52。2、所在地气象资料重庆位于青藏高原与长江中下游平原的过渡地带。气候属亚热带季风性湿润气候，夏热冬暖，湿润多阴，气温高，雨季长，霜雪少，阴天多，湿度大。年平均气候在18C左右，冬季最低气温平均在6-8C,夏季平均气温在27-29C,最高气温43摄氏度，有火炉之称。日照总时数IOOO-1200小时，常年降雨量IoOo-1400毫米。3、设计控制雨量计算及分析通过建筑所在地区的降雨量统计数据，可计算得出年径流总量对应的设计控制雨量。重庆地区的年径流总量控制率对应的设计控制雨量如下表所示表2重庆年径流总量控制率对应的设计控制雨量城市年均降雨量（mm）年径流总量控制率对
7、应的设计控制雨量55%70%重庆IlOI10.118.1分析：径流总量控制率不低于55%时，需要控制的雨水量为：=10.10.523000l000=15.8本项目合理设置绿色雨水基础措施，采用透水性铺装，下凹式绿地等方式，减少雨水排放量。本项目室外硬质铺装中，超过50%面积采用透水混凝土或透水砖设计，减少了雨水对市政雨水管网的冲击，对雨水径流起到较好的滞留作用，本项目使用下凹式作为雨水设施，满足场地年径流总量控制率不低于55%的要求。6、室内自然通风分析报告公共建筑：本项目可开启外窗占地板轴线面积不低于4%,即在过渡季典型风速和风向条件下，90%以上的房间的平均自然通风换气次数不低于2次/h。
8、外窗可开启与房间地板轴线面积比计算表楼层名房间名空调房间编号地板轴线面积外窗可开启面积(l2)外窗可开启面积占地板轴线面积的比例限值A-LOlF中餐厅RMO1002150.9311.347.5A-L02F中餐厅RM02012622.0733.6155.4A-L02F厨房RM0200674.4510.1413.6A-L03F中餐厅RM03007781.0550.226.4A-L04F报告厅RM04002393.6628.357.2A-L04F普通办公室RM0400328.563.5112.3本项目90%以上的房间的平均自然通风换气次数不低于2次/h。7、食堂预制内隔墙应用比例计算表食堂预制内隔墙
9、统计表楼层砌筑内隔墙总表面积(m2)预制内隔墙表面积(m2)负一层10.8030.51一层80.34449.57二层48.36188.96三层0.00183.87合计139.50852.91内隔墙中非砌筑墙体的应用比例85.94%8、绿色建材应用比例计算表工程项目重庆市江津区朱杨小学校迁建工程食堂评估指标计量单位应用比例要求绿色建材应用量建筑材料应用总量应用比例设定分值计算分值绿色建材标识等级一级指标二级指标主体结构Si预拌混凝土m380%Psia8O%301.0301.010055装修S3外墙装饰面层涂料、面砖、非玻璃幕墙板等m2Ps3a80%/050内墙装饰面层涂料、面狡、壁纸等m2Ps3b8O%/050室内顶棚装饰面层涂料、吊顶等m2Ps3c80%/050室内地面装饰面层木地板、面彼等Ps3d8O%/050门窗、玻璃nrPs3e8O%225.8225.810055其他S4保温材料Hl280%Ps4a100%1731.31731.31005-10*10卫生洁具具Ps4b80%/050防水材料m2Ps480%526.5526.510055密封材料kgPs4d80%/1005/其他Ps4e80%/50绿色建材应用比例P=(S1+S2+S3+S4)/100*100%60
