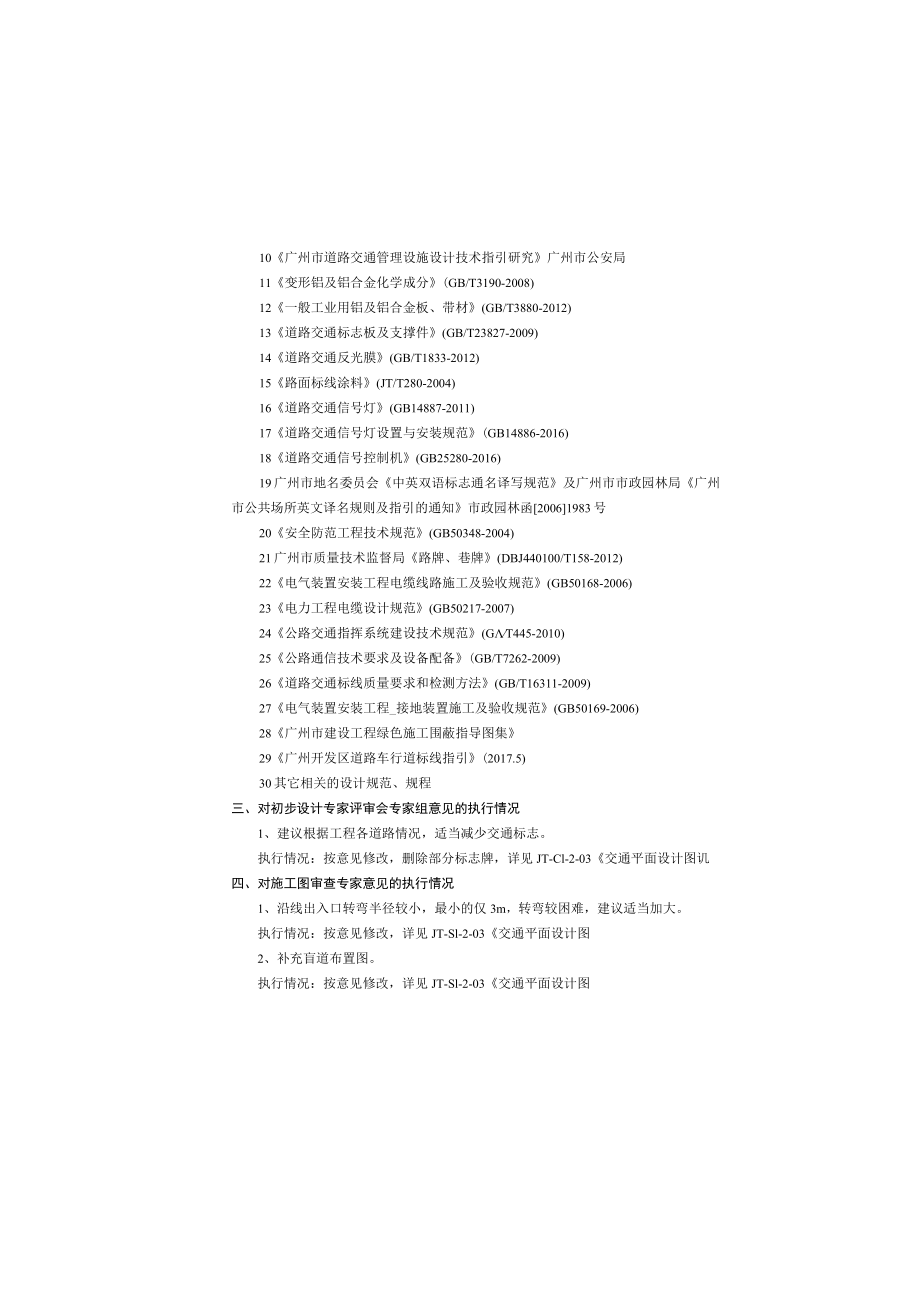

1、10广州市道路交通管理设施设计技术指引研究广州市公安局11变形铝及铝合金化学成分(GB/T3190-2008)12一般工业用铝及铝合金板、带材(GB/T3880-2012)13道路交通标志板及支撑件(GB/T23827-2009)14道路交通反光膜(GB/T1833-2012)15路面标线涂料(JT/T280-2004)16道路交通信号灯(GB14887-2011)17道路交通信号灯设置与安装规范(GB14886-2016)18道路交通信号控制机(GB25280-2016)19广州市地名委员会中英双语标志通名译写规范及广州市市政园林局广州市公共场所英文译名规则及指引的通知市政园林函200619
2、83号20安全防范工程技术规范(GB50348-2004)21广州市质量技术监督局路牌、巷牌(DBJ440100/T158-2012)22电气装置安装工程电缆线路施工及验收规范(GB50168-2006)23电力工程电缆设计规范(GB50217-2007)24公路交通指挥系统建设技术规范(GT445-2010)25公路通信技术要求及设备配备(GB/T7262-2009)26道路交通标线质量要求和检测方法(GB/T16311-2009)27电气装置安装工程_接地装置施工及验收规范(GB50169-2006)28广州市建设工程绿色施工围蔽指导图集29广州开发区道路车行道标线指引(2017.5)30

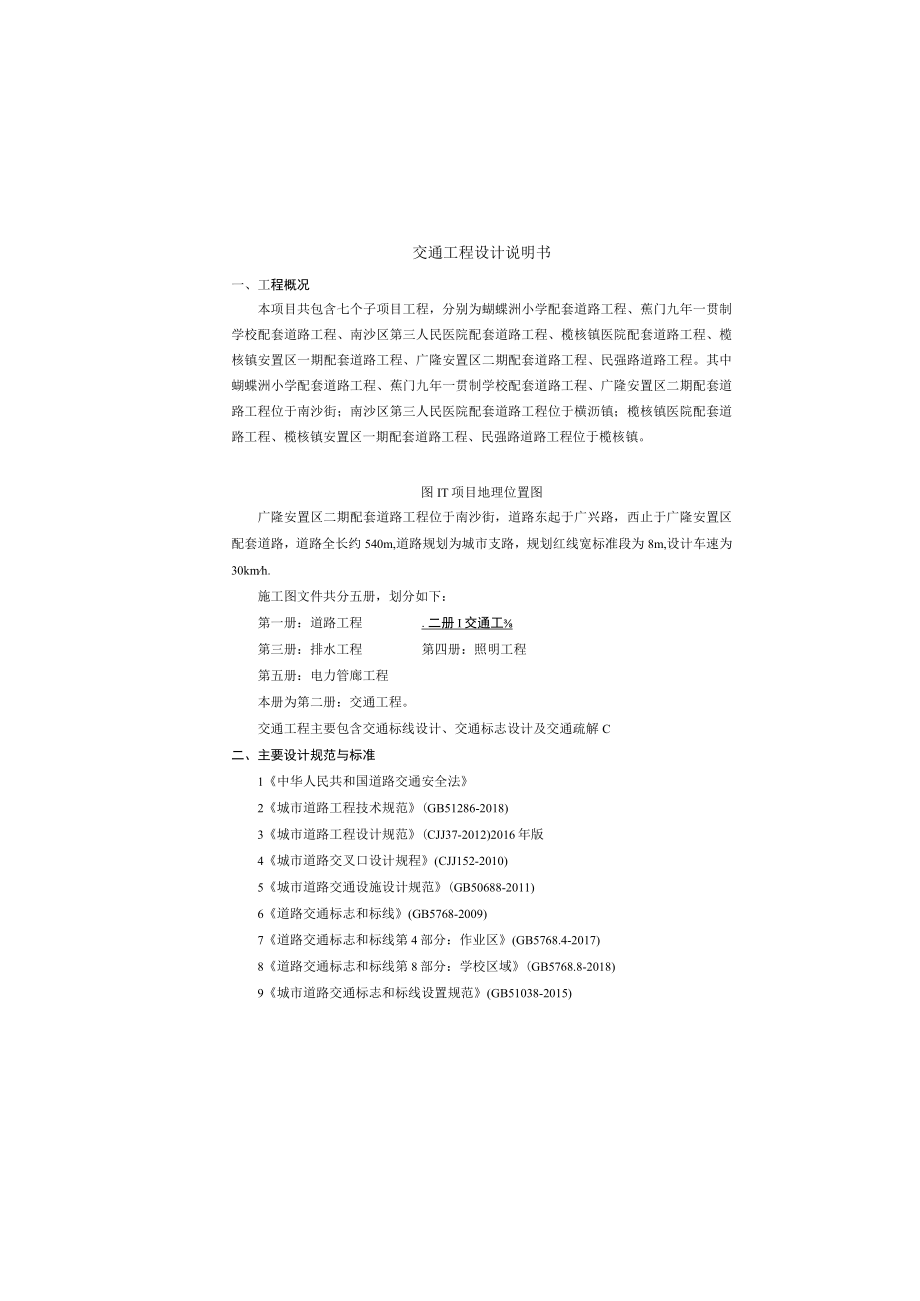

3、其它相关的设计规范、规程三、对初步设计专家评审会专家组意见的执行情况1、建议根据工程各道路情况，适当减少交通标志。执行情况：按意见修改，删除部分标志牌，详见JT-Cl-2-03交通平面设计图讥四、对施工图审查专家意见的执行情况1、沿线出入口转弯半径较小，最小的仅3m，转弯较困难，建议适当加大。执行情况：按意见修改，详见JT-Sl-2-03交通平面设计图2、补充盲道布置图。执行情况：按意见修改，详见JT-Sl-2-03交通平面设计图交通工程设计说明书一、工程概况本项目共包含七个子项目工程，分别为蝴蝶洲小学配套道路工程、蕉门九年一贯制学校配套道路工程、南沙区第三人民医院配套道路工程、榄核镇医院配套
4、道路工程、榄核镇安置区一期配套道路工程、广隆安置区二期配套道路工程、民强路道路工程。其中蝴蝶洲小学配套道路工程、蕉门九年一贯制学校配套道路工程、广隆安置区二期配套道路工程位于南沙街；南沙区第三人民医院配套道路工程位于横沥镇；榄核镇医院配套道路工程、榄核镇安置区一期配套道路工程、民强路道路工程位于榄核镇。图IT项目地理位置图广隆安置区二期配套道路工程位于南沙街，道路东起于广兴路，西止于广隆安置区配套道路，道路全长约540m,道路规划为城市支路，规划红线宽标准段为8m,设计车速为30kmh.施工图文件共分五册，划分如下：第一册：道路工程.二册I交通工第三册：排水工程第四册：照明工程第五册：电力管廊
5、工程本册为第二册：交通工程。交通工程主要包含交通标线设计、交通标志设计及交通疏解C二、主要设计规范与标准1中华人民共和国道路交通安全法2城市道路工程技术规范(GB51286-2018)3城市道路工程设计规范(CJJ37-2012)2016年版4城市道路交叉口设计规程(CJJ152-2010)5城市道路交通设施设计规范(GB50688-2011)6道路交通标志和标线(GB5768-2009)7道路交通标志和标线第4部分：作业区(GB5768.4-2017)8道路交通标志和标线第8部分：学校区域(GB5768.8-2018)9城市道路交通标志和标线设置规范(GB51038-2015)（3）热熔型路
6、面标线涂料采用在固态状态下，涂料中应混合总重18%25%的玻璃珠，在喷涂时的标线表面还应均布O.30.4kgm2的玻璃珠。（4）涂料的品质必须符合如下规定：a）涂料密度：L82.3gcm3；b）软化点：9012540。C）涂膜外观：涂膜冷疑后应无皱纹、斑点、起泡、裂纹、脱落及表面无发粘现象，涂膜的颜色和外观与标准板差别不大：d）不粘胎干燥时间：3mine）色度性能：按JT/T280-2004标准6规定的方法测试；涂膜颜色（白色或黄色）的色品坐标和光反射比应符合下表和JT/T280-2004标准图1中规定的范围。色品坐标和反射比（或亮度因素）表田点坐标颜A用角点的色品坐标来决定可使用的颜色范围（
7、光源：标准光源仄”照明几何条件和观测几何条件：45/0）坐M1234亮度因数表面色白Xy0.3500.3600.2000.3100.2900.3200.3400.370N0.75黄Xy0.5190.4800.4680.4420.4270.4830.4650.5430.45逆向反射色白Xy0.3500.3600.3000.3100.2900.3200.3400.37020.35黄Xy0.5450.4540.4870.4230.4270.4830.4650.534N0.27f）抗压强度：12MPa；g）耐磨性（200r1000g后减重）：80mg:h）耐水性：在水中浸24h应无异常现象：i）耐碱性
8、：在氢氧化钙饱和溶液中浸泡24h无异常现象;j）加热残留份：299%：3、广隆安置区二期配套道路全线未设置人行道，交通设施设置在路边可能侵入道路建筑界限内，应复核调整交通设施。执行情况：按意见复核调整，详见JT-Sl-2-03交通平面设计图沆4、沿线出入口较多，应补充完善沿线出入口让行等交通设施。执行情况：各道路车速较低，为避免标志牌数量过多，暂不设置路口让行标志牌。五、交通工程设计（一）交通标线设计本工程道路标线采用反光环保涂料涂划，路面标线应符合GB51038-2015.GB5768-2009.JT/280-2004以及其它各项规定。各道路标准划线断面：同向分车道线为2X4虚线（线宽15c
9、m）,路缘线采取连续白色实线（线宽15cm）,双向两车道对向车行道之间的分界线采用黄色虚线，用来分隔对向行驶车流，在保证安全情况下，允许车辆短时越线行驶，线段及间距长分别为400Cnl和600cm,停车线距人行横道2m。专有设施、交叉口渠化划线以图为准。交叉口按标准设置各种导向箭头（长3m）、人行横道线（线宽40cm）。1、交通标线设置原则（1）同向车行道分界线分隔同向交通流，采用白色虚线，线宽15cm,实线段长200cm,虚线段间隔400cm。（2）对向车行道分界线分隔对向交通流，采用黄色虚线，线宽15cm,实线段长400cm,虚线段间隔600cm。（3）车行道边缘线，采用白色实线，线宽15
10、cm。（4）人行横道线为白色平行粗实线，线宽40cm,间距60cm。人行横道宽500cm。（5）导向箭头的颜色为白色，箭头高300cm。（6）导流线的颜色为白色，外围线宽20cm,内部线宽45cm,间隔为IOOCm,倾斜角为45。（7）停止线为白色实线，线宽40cm,停止线距人行横道为2m2、技术要求（1）所有标线均为环保反光交通标线，并采用热熔型标线。路面标线涂料的技术要求应符合JT/T280-2004的规定。（2）热熔型涂料中的树脂必须是热塑性的，要求与各物质相熔性好，酸性低，色泽浅,耐热性和耐候性好。热熔涂料添加剂有增塑剂、防沉降剂、抗污染剂和抗紫外线变色剂表而微布的玻璃珠嵌入涂料中部分
11、应为玻璃珠粒径的40%60%,若不满足要求，则应调整撒玻璃珠时涂料的温度，试撒合格后方能正式施工。（8）控制涂料及玻璃珠的材料品质、控制路面干燥清洁、控制底漆均匀到位、控制水线线形顺宜及位置正确、控制划线机行走线形顺直及位置正确。（9）车道的划分见图中标注（线中至线中标注）。道路平面宽度不规则的路段原则按车道平均分配划线。（车道尺寸与虚线间距单位为米，标线、导向箭头和路面文字的厚度为1.8mm）（10）敷设标线的路面表面应清洁干燥，在水泥碎或旧沥青路面敷设标线时，需要预涂底油，水泥碎和沥青路面的下涂剂不能混用。（11）余未尽施工要求说明详见城市道路交通标志和标线设置规范（GB51038-201
12、5）道路交通标线质量要求和检测方法GB/T163U及现行相关规范的要求。（二）交通标志设计根据多杆合一原则，标志牌若附着于照明灯杆，不能遮挡与灯具相关的重要信息如灯杆编号等，且保证净空不少于2u1、材料技术要求（1）标志立柱和横梁凡钢管外径在152mm以下（含152mm）的立柱和横梁，采用普通碳素结构钢焊接钢管，应符合GB/T700-2006的要求；凡钢管外径在152m以上的立柱和横梁，采用般常用热轧无缝钢管，并符合GB8162-2008、GB8163-2008的规定。标志立柱柱帽和横梁帽采用普通碳素结构钢板，板厚一般采用3mn表面采用热浸镀锌处理（含底座法兰盘、包箍），镀锌量不少于600g%
13、（2）标志板、滑动横梁采用符合GB/T3880.2-2012标准的铝合金板材，抗拉强度应不小于265Mpa,屈服点不小于24L2MPa,延伸率不小于4%,并符合GB/T3880.3-2012、CB/T3880.1-2012的相关规定。（3）螺栓高强螺栓，高强连接螺栓（包括相应螺母、垫圈）应采用Q345C,并符合GB1231-2006的规定。地脚螺栓（包括相应螺母、垫圈应采用Q345C。表面采用热浸镀锌处理，镀锌量不少于350gmok）玻璃珠含量：1825与；1）流动度：35+10mm；m）逆反射系数medIxTm-2：白色2200：黄色2100：（5）涂料用下涂剂（底油）的品质应符合如下规定：
14、a）涂料用下涂剂颜色应无透明或琥珀色流体；b）固体含量：30+5%；C）涂布量：150200gm;d）干燥时间：5min：（6）玻璃珠的品质应符合如下规定：a）外观：松散球状，清洁无明显杂物。在显微镜下或投影仪下应为无色透明球体，光洁圆整，内无明显气泡或杂质。b）密度（在23C2C的二甲苯中）：2.44.3gcmC）粒径：标准筛筛号（目）N=30时，筛余物（%）=0:N=3050时，=40-90；N=IOO时d）=95-100,e）玻璃珠的折射率（20t浸渍法）：21.5：f）耐水性：取IOg样品放于IOmL蒸储水中，于沸腾水溶中加热1小时后冷却。玻璃珠表面不应出现模糊状。中和这IOOmL水所
15、需0.01M的盐酸应在IOmL以下。3、施工要求（1）制作标线的热熔涂料、底漆、玻璃珠要经交通部检查合格才能使用：（2）在施工前应先将道路表面上的污物、松散的石子和其它杂质清除。喷涂工作一般在白天进行，天气潮湿、灰尘过多、风速过大或温度低于4。C时，喷涂路面标线工作应暂时停止。（3）热熔型涂料的冷膜厚度为1.8mm+0.2mm.（4）热熔型材料在施工时，需加高温使粉状涂料熔化，并利用专用设备涂敷于路面，冷凝后成标线。（5）玻璃珠的质量应当符合GB/T24722-2009路面标线用玻璃珠的要求。（6）对丁路侧边缘线，尤其是超高路段应每隔6m留出1015cm的排水缺口。（7）玻璃微珠的施工质量要求：使用的玻璃珠必须过筛，筛除粒径不合格部分
