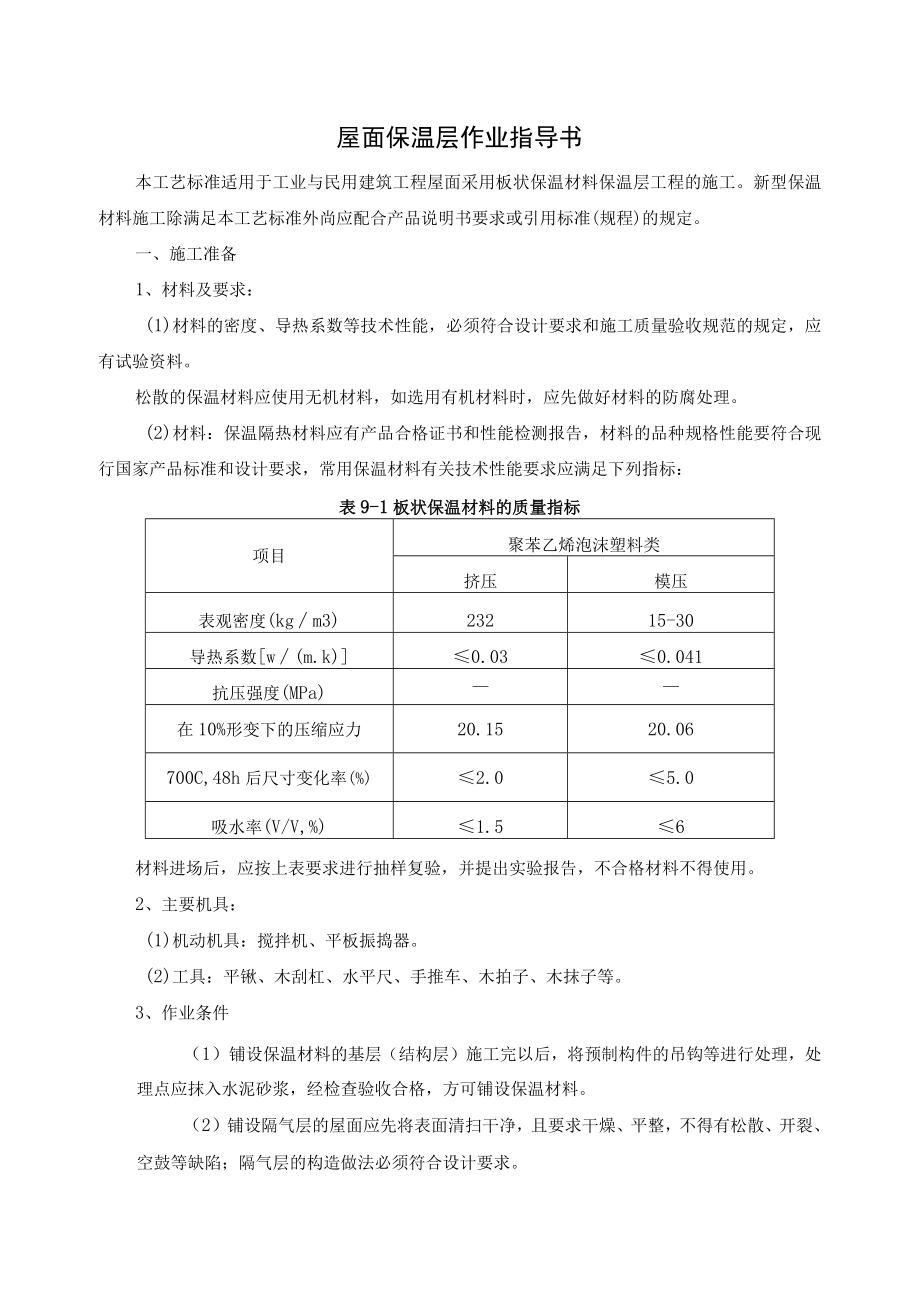

1、屋面保温层作业指导书本工艺标准适用于工业与民用建筑工程屋面采用板状保温材料保温层工程的施工。新型保温材料施工除满足本工艺标准外尚应配合产品说明书要求或引用标准(规程)的规定。一、施工准备1、材料及要求:(1)材料的密度、导热系数等技术性能,必须符合设计要求和施工质量验收规范的规定,应有试验资料。松散的保温材料应使用无机材料,如选用有机材料时,应先做好材料的防腐处理。(2)材料:保温隔热材料应有产品合格证书和性能检测报告,材料的品种规格性能要符合现行国家产品标准和设计要求,常用保温材料有关技术性能要求应满足下列指标:表9-1板状保温材料的质量指标项目聚苯乙烯泡沫塑料类挤压模压表观密度(kgm3)
2、23215-30导热系数w(m.k)0.030.041抗压强度(MPa)在10%形变下的压缩应力20.1520.06700C,48h后尺寸变化率(%)2.05.0吸水率(V/V,%)1.56材料进场后,应按上表要求进行抽样复验,并提出实验报告,不合格材料不得使用。2、主要机具:(1)机动机具:搅拌机、平板振捣器。(2)工具:平锹、木刮杠、水平尺、手推车、木拍子、木抹子等。3、作业条件(1)铺设保温材料的基层(结构层)施工完以后,将预制构件的吊钩等进行处理,处理点应抹入水泥砂浆,经检查验收合格,方可铺设保温材料。(2)铺设隔气层的屋面应先将表面清扫干净,且要求干燥、平整,不得有松散、开裂、空鼓等

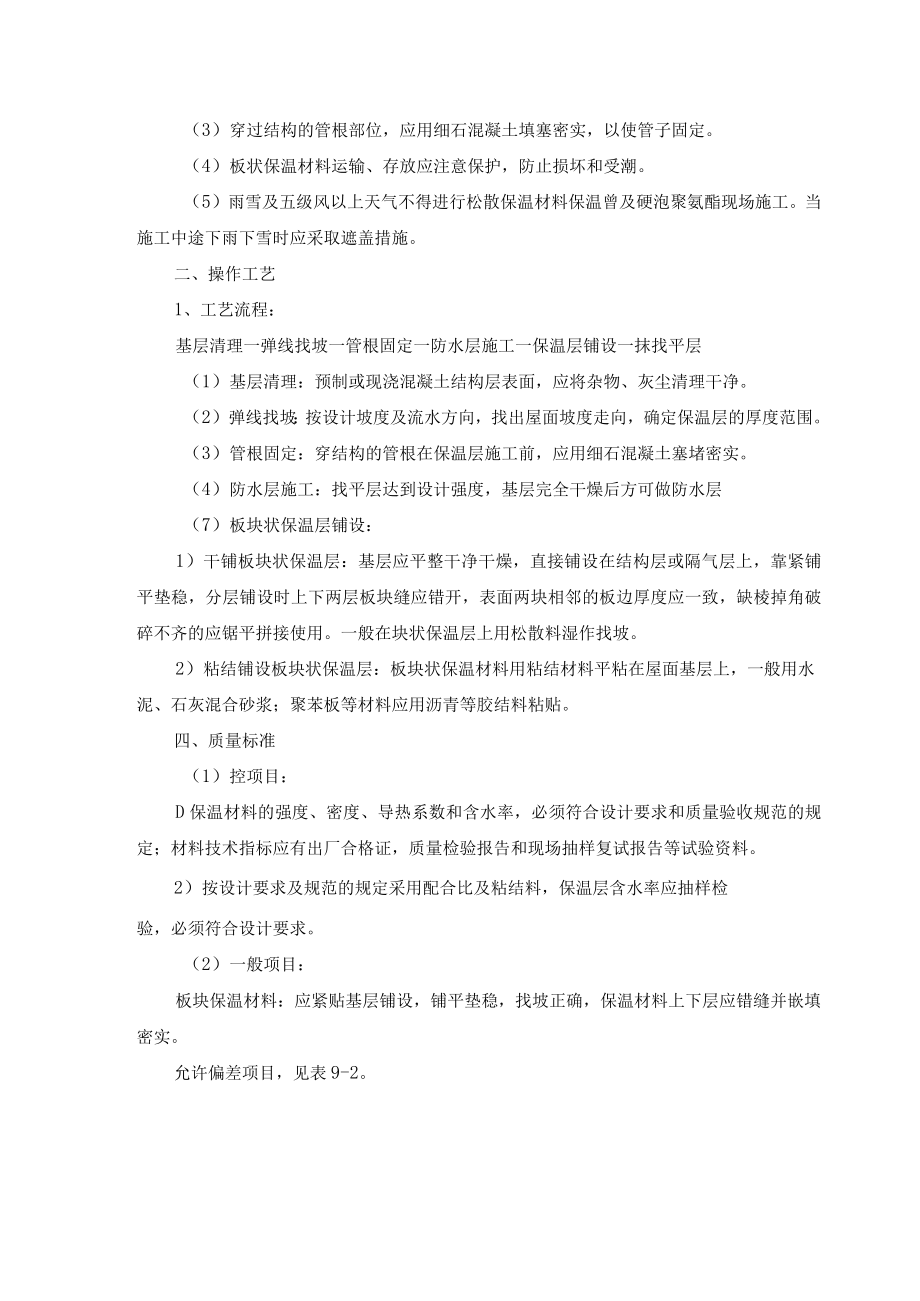

3、缺陷;隔气层的构造做法必须符合设计要求。(3)穿过结构的管根部位,应用细石混凝土填塞密实,以使管子固定。(4)板状保温材料运输、存放应注意保护,防止损坏和受潮。(5)雨雪及五级风以上天气不得进行松散保温材料保温曾及硬泡聚氨酯现场施工。当施工中途下雨下雪时应采取遮盖措施。二、操作工艺1、工艺流程:基层清理一弹线找坡一管根固定一防水层施工一保温层铺设一抹找平层(1)基层清理:预制或现浇混凝土结构层表面,应将杂物、灰尘清理干净。(2)弹线找坡:按设计坡度及流水方向,找出屋面坡度走向,确定保温层的厚度范围。(3)管根固定:穿结构的管根在保温层施工前,应用细石混凝土塞堵密实。(4)防水层施工:找平层达到
4、设计强度,基层完全干燥后方可做防水层(7)板块状保温层铺设:1)干铺板块状保温层:基层应平整干净干燥,直接铺设在结构层或隔气层上,靠紧铺平垫稳,分层铺设时上下两层板块缝应错开,表面两块相邻的板边厚度应一致,缺棱掉角破碎不齐的应锯平拼接使用。一般在块状保温层上用松散料湿作找坡。2)粘结铺设板块状保温层:板块状保温材料用粘结材料平粘在屋面基层上,一般用水泥、石灰混合砂浆;聚苯板等材料应用沥青等胶结料粘贴。四、质量标准(1)控项目:D保温材料的强度、密度、导热系数和含水率,必须符合设计要求和质量验收规范的规定;材料技术指标应有出厂合格证,质量检验报告和现场抽样复试报告等试验资料。2)按设计要求及规范
5、的规定采用配合比及粘结料,保温层含水率应抽样检验,必须符合设计要求。(2)一般项目:板块保温材料:应紧贴基层铺设,铺平垫稳,找坡正确,保温材料上下层应错缝并嵌填密实。允许偏差项目,见表9-2。表9-2保温(隔热)层的允许偏差和检验方法项次项目允许偏差(mm)检查方法1平整度无找平层52m直尺和楔形塞尺检查有找平层72保温层厚度松散材料整体+10%,-5%用钢针插入和尺量检查板状材料士5%且不大于43隔热板相临高低差32m直尺和楔形塞尺检查注:指保温层厚度。五、成品保护(1)隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净,防止降低隔气效果。(2)在已铺好的松散、板状或整体保温层上不得施工,应采取必要措施,保证保温层不受损坏。(3)保温层施工完成后,应及时铺抹水泥砂浆找平层,以保证保温效果。六、应注意的质量问题(1)保温层功能不良:保温材料导热系数、粒径级配、含水量、铺实密度等原因;施工选用的材料应达到技术标准,控制密度、保证保温的功能效果。(2)铺设厚度不均匀:铺设时不认真操作。应拉线找坡,铺顺平整,操作中应避免材料在屋面上堆积二次倒运。保证均质铺设。(3)保温层边角处质量问题:边线不直,边槎不齐整,影响找坡、找平和排水。(4)板块保温材料铺贴不实:影响保温、防水效果,造成找平层裂缝。应严格达到规范和验评标准的质量标准,严格验收管理。
