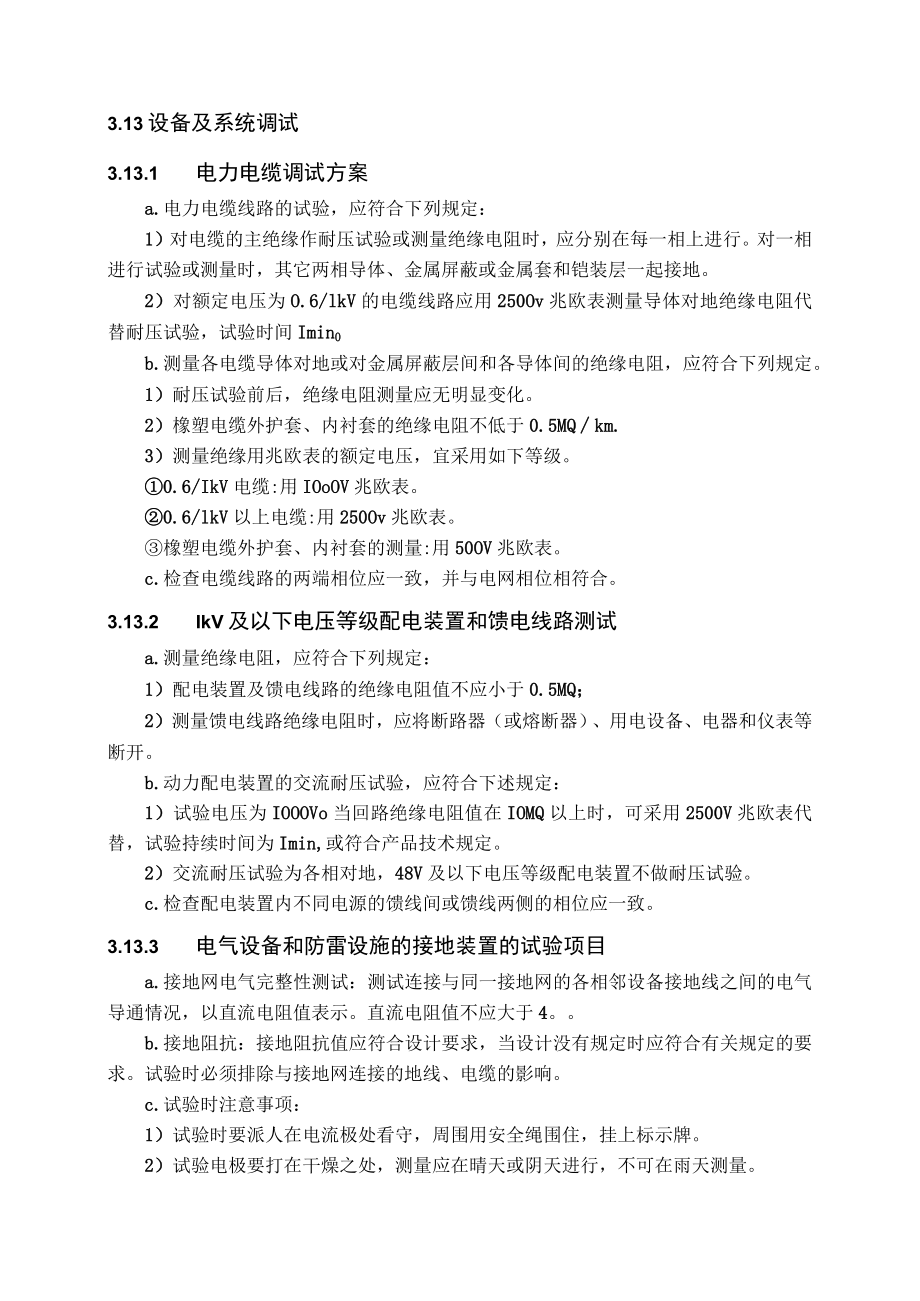

1、3.13设备及系统调试3.13.1 电力电缆调试方案a.电力电缆线路的试验，应符合下列规定：1）对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。2）对额定电压为O.6/lkV的电缆线路应用250Ov兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间Imin0b.测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定。1）耐压试验前后，绝缘电阻测量应无明显变化。2）橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MQkm.3）测量绝缘用兆欧表的额定电压，宜采用如下等级。0.6/IkV电缆:用IOoO
2、V兆欧表。0.6/lkV以上电缆:用250Ov兆欧表。橡塑电缆外护套、内衬套的测量:用50OV兆欧表。c.检查电缆线路的两端相位应一致，并与电网相位相符合。3.13.2 IkV及以下电压等级配电装置和馈电线路测试a.测量绝缘电阻，应符合下列规定：1）配电装置及馈电线路的绝缘电阻值不应小于0.5MQ；2）测量馈电线路绝缘电阻时，应将断路器（或熔断器）、用电设备、电器和仪表等断开。b.动力配电装置的交流耐压试验，应符合下述规定：1）试验电压为IOOOVo当回路绝缘电阻值在IOMQ以上时，可采用2500V兆欧表代替，试验持续时间为Imin,或符合产品技术规定。2）交流耐压试验为各相对地，48V及以下
3、电压等级配电装置不做耐压试验。c.检查配电装置内不同电源的馈线间或馈线两侧的相位应一致。3.13.3 电气设备和防雷设施的接地装置的试验项目a.接地网电气完整性测试：测试连接与同一接地网的各相邻设备接地线之间的电气导通情况，以直流电阻值表示。直流电阻值不应大于4。b.接地阻抗：接地阻抗值应符合设计要求，当设计没有规定时应符合有关规定的要求。试验时必须排除与接地网连接的地线、电缆的影响。c.试验时注意事项：1）试验时要派人在电流极处看守，周围用安全绳围住，挂上标示牌。2）试验电极要打在干燥之处，测量应在晴天或阴天进行，不可在雨天测量。3）在检测局部系统接地电阻时，在接地检测井断开与外界相连的导体

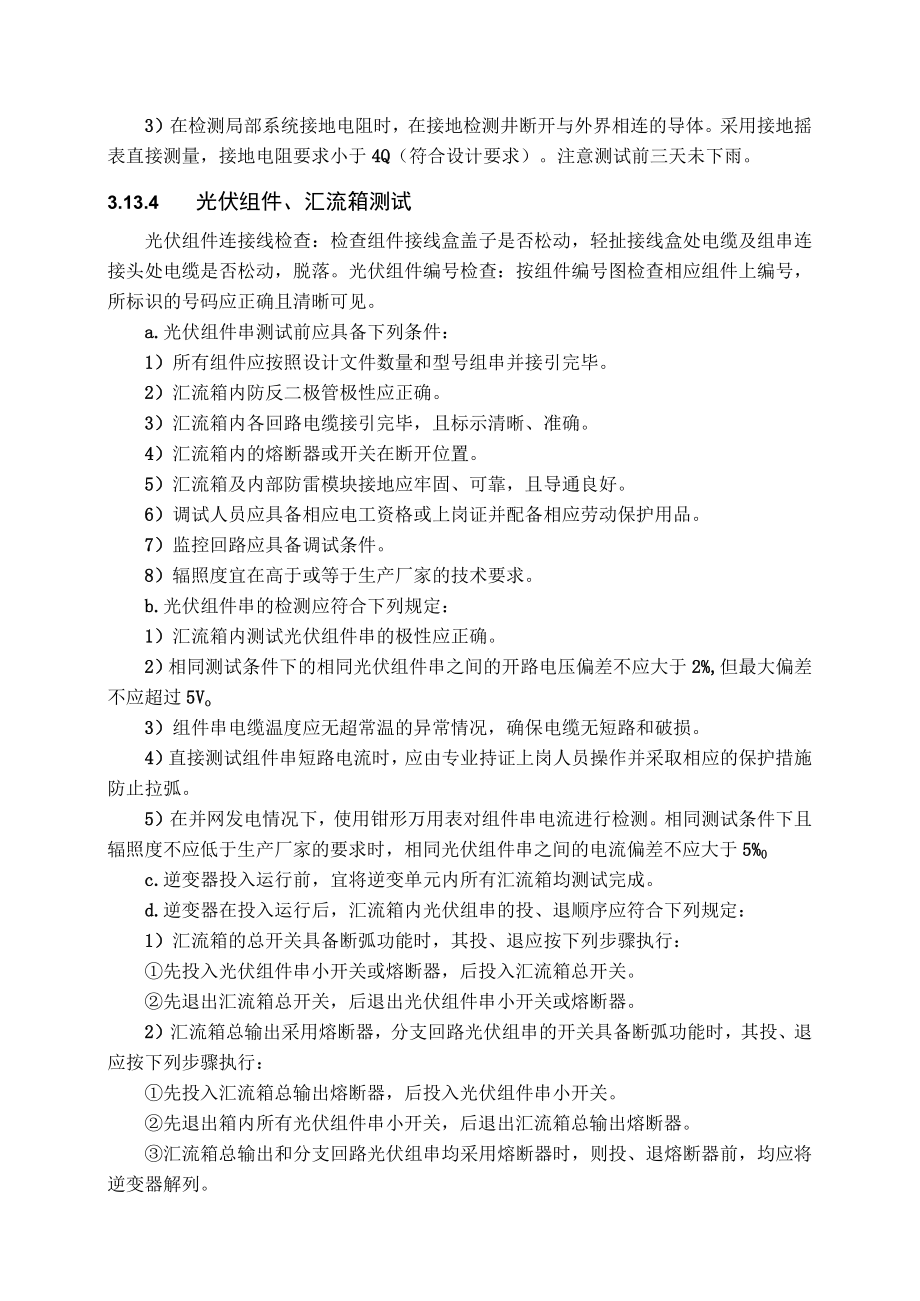

4、。采用接地摇表直接测量，接地电阻要求小于4Q（符合设计要求）。注意测试前三天未下雨。3.13.4 光伏组件、汇流箱测试光伏组件连接线检查：检查组件接线盒盖子是否松动，轻扯接线盒处电缆及组串连接头处电缆是否松动，脱落。光伏组件编号检查：按组件编号图检查相应组件上编号，所标识的号码应正确且清晰可见。a.光伏组件串测试前应具备下列条件：1）所有组件应按照设计文件数量和型号组串并接引完毕。2）汇流箱内防反二极管极性应正确。3）汇流箱内各回路电缆接引完毕，且标示清晰、准确。4）汇流箱内的熔断器或开关在断开位置。5）汇流箱及内部防雷模块接地应牢固、可靠，且导通良好。6）调试人员应具备相应电工资格或上岗证并
5、配备相应劳动保护用品。7）监控回路应具备调试条件。8）辐照度宜在高于或等于生产厂家的技术要求。b.光伏组件串的检测应符合下列规定：1）汇流箱内测试光伏组件串的极性应正确。2）相同测试条件下的相同光伏组件串之间的开路电压偏差不应大于2%,但最大偏差不应超过5Vo3）组件串电缆温度应无超常温的异常情况，确保电缆无短路和破损。4）直接测试组件串短路电流时，应由专业持证上岗人员操作并采取相应的保护措施防止拉弧。5）在并网发电情况下，使用钳形万用表对组件串电流进行检测。相同测试条件下且辐照度不应低于生产厂家的要求时，相同光伏组件串之间的电流偏差不应大于5%0c.逆变器投入运行前，宜将逆变单元内所有汇流箱
6、均测试完成。d.逆变器在投入运行后，汇流箱内光伏组串的投、退顺序应符合下列规定：1）汇流箱的总开关具备断弧功能时，其投、退应按下列步骤执行：先投入光伏组件串小开关或熔断器，后投入汇流箱总开关。先退出汇流箱总开关，后退出光伏组件串小开关或熔断器。2）汇流箱总输出采用熔断器，分支回路光伏组串的开关具备断弧功能时，其投、退应按下列步骤执行：先投入汇流箱总输出熔断器，后投入光伏组件串小开关。先退出箱内所有光伏组件串小开关，后退出汇流箱总输出熔断器。汇流箱总输出和分支回路光伏组串均采用熔断器时，则投、退熔断器前，均应将逆变器解列。e.汇流箱的监控功能应符合下列要求：1）监控系统的通信地址应正确，通信良好

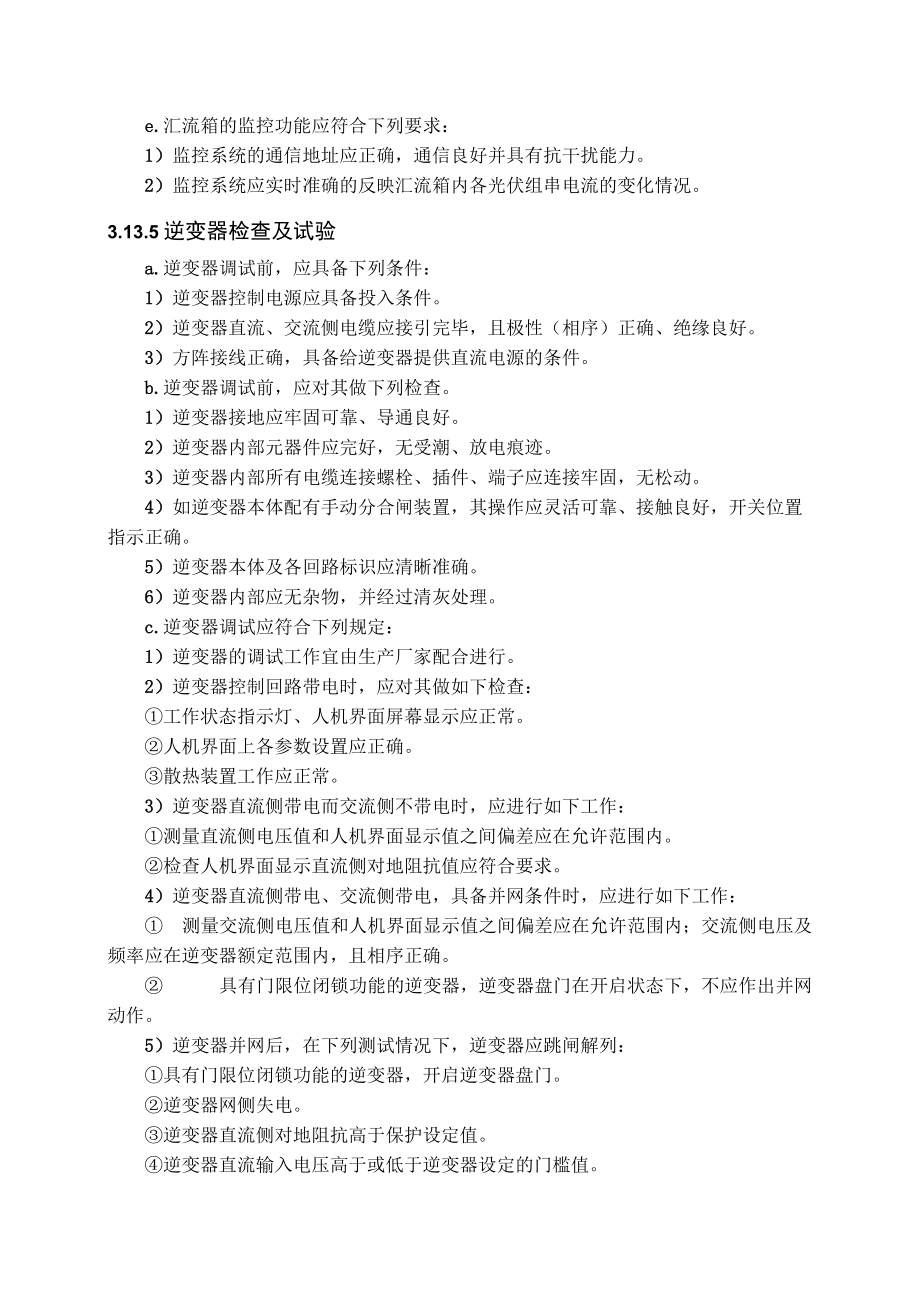

7、并具有抗干扰能力。2）监控系统应实时准确的反映汇流箱内各光伏组串电流的变化情况。3.13.5逆变器检查及试验a.逆变器调试前，应具备下列条件：1）逆变器控制电源应具备投入条件。2）逆变器直流、交流侧电缆应接引完毕，且极性（相序）正确、绝缘良好。3）方阵接线正确，具备给逆变器提供直流电源的条件。b.逆变器调试前，应对其做下列检查。1）逆变器接地应牢固可靠、导通良好。2）逆变器内部元器件应完好，无受潮、放电痕迹。3）逆变器内部所有电缆连接螺栓、插件、端子应连接牢固，无松动。4）如逆变器本体配有手动分合闸装置，其操作应灵活可靠、接触良好，开关位置指示正确。5）逆变器本体及各回路标识应清晰准确。6）逆
8、变器内部应无杂物，并经过清灰处理。c.逆变器调试应符合下列规定：1）逆变器的调试工作宜由生产厂家配合进行。2）逆变器控制回路带电时，应对其做如下检查：工作状态指示灯、人机界面屏幕显示应正常。人机界面上各参数设置应正确。散热装置工作应正常。3）逆变器直流侧带电而交流侧不带电时，应进行如下工作：测量直流侧电压值和人机界面显示值之间偏差应在允许范围内。检查人机界面显示直流侧对地阻抗值应符合要求。4）逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作： 测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确。 具有门限位闭锁功能的逆变器，逆变
9、器盘门在开启状态下，不应作出并网动作。5）逆变器并网后，在下列测试情况下，逆变器应跳闸解列：具有门限位闭锁功能的逆变器，开启逆变器盘门。逆变器网侧失电。逆变器直流侧对地阻抗高于保护设定值。逆变器直流输入电压高于或低于逆变器设定的门槛值。逆变器直流输入过电流。 逆变器线路侧电压偏出额定电压允许范围。 逆变器线路频率超出额定频率允许范围。逆变器交流侧电流不平衡超出设定范围。6）逆变器的运行效率、防孤岛保护及输出的电能质量等测试工作，应由有资质的单位进行检测。d.逆变器调试时，还应注意以下几点：1）逆变器运行后，需打开盘门进行检测时，必须确认无电压残留后才允许作业。2）逆变器在运行状态下，严禁断开无
10、断弧能力的汇流箱总开关或熔断器。3）如需接触逆变器带电部位，必须切断直流侧和交流侧电源、控制电源。4）严禁施工人员单独对逆变器进行测试工作。e.逆变器的监控功能调试应符合下列要求：1）监控系统的通信地址应正确，通信良好并具有抗干扰能力。2）监控系统应实时准确的反映逆变器的运行状态、数据和各种故障信息。3）具备远方启、停及调整有功输出功能的逆变器，应实时响应远方操作，动作准确可靠。3.13.6二次系统调试a.二次系统的调试工作应由调试单位、生产厂家进行，施工单位配合。b.二次系统的调试内容主要应包括：计算机监控系统、继电保护系统、远动通信系统、电能量信息管理系统、不间断电源系统、二次安防系统等。
11、c.计算机监控系统调试应符合下列规定：1）计算机监控系统设备的数量、型号、额定参数应符合设计要求，接地应可靠。2）遥信、遥测、遥控、遥调功能应准确、可靠。3）计算机监控系统防误操作功能应准确、可靠。4）计算机监控系统定值调阅、修改和定值组切换功能应正确。5）计算机监控系统主备切换功能应满足技术要求。d.继电保护系统调试应符合下列规定：1）调试时可按照继电保护和电网安全自动装置检验规程相关规定执行2）继电保护装置单体调试时，应检查开入、开出、采样等元件功能正确，且校对定值应正确；开关在合闸状态下模拟保护动作，开关应跳闸，且保护动作应准确、可靠，动作时间应符合要求。3）继电保护整组调试时，应检查实
12、际继电保护动作逻辑与预设继电保护逻辑策略一致。4）站控层继电保护信息管理系统的站内通信、交互等功能实现应正确；站控层继电保护信息管理系统与远方主站通信、交互等功能实现应正确。5）调试记录应齐全、准确。e.远动通信系统调试应符合下列规定：1）远动通信装置电源应稳定、可靠。2）站内远动装置至调度方远动装置的信号通道应调试完毕，且稳定、可靠。3）调度方遥信、遥测、遥控、遥调功能应准确、可靠，且应满足当地接入电网部门的特殊要求。4）远动系统主备切换功能应满足技术要求。f.电能量信息管理系统调试应符合下列规定：1）电能量采集系统的配置应满足当地电网部门的规定。2）光伏电站关口计量的主、副表，其规格、型号
13、及准确度应相同；且应通过当地电力计量检测部门的校验，并出具报告。3）光伏电站关口表的CT、PT应通过当地电力计量检测部门的校验，并出具报告。4）光伏电站投入运行前，电度表应由当地电力计量部门施加封条、封印。5）光伏电站的电量信息应能实时、准确的反应到当地电力计量中心。3.13.7安全文明施工措施a.参加试验的人员须经安全技术交底方可上岗参加试验作业；树立“安全第一”的思想，进入现场必须佩戴安全帽，着装要符合有关规定，不得穿拖鞋、凉鞋和高跟鞋进入现场，带电和高空作业必须有人监护，同时高空作业必须系安全带。b.正确使用绝缘工具和保护装置以减少电击的危险，不得在雨天进行组件串线连接工作。光伏组件曝晒
14、在太阳光下会产生电流，光伏方阵可以造成致命的电击或损坏设备。只有专业人员方可进行组件的安装、调试。为避免电击或损坏设备，在组件组串至额定串数后可将接头用绝缘胶布封好，待汇流箱内接好线时再连接此回路正、负极接头。c.严禁将组件正负极插头对接并确保连接端子间插接牢固。在汇流箱内接线没有测试之前严禁将汇流箱内保险投入。进行汇流箱及逆变器测试时一定选好万用表档位和量程。d.在进行设备及电缆耐压时，确保在耐压设备区域拉设警戒绳并有专人看护，严禁无关人员进入。e.电气设备的送、停电必须符合设备厂家的规程要求，并按规定作详细的检查，确定无问题后方可进行设备的送停电。设备停送电操作需有监护人，并挂警示牌。f.调试人员必须熟悉相关设备、系统的结构、性能以及调试方法和步骤。系统动态试验应取得调试指挥机构的同意并由其安排时间进行和指派运行人员密切配合。若试验现场发生意外危险，试验人员应尽快远离危险区。经试验证明系统确已正常、可靠地工作后，各试验监视岗位的人员方可撤离。g.在调试过程中，调试人员必须遵守电业安全工作规程的相关规定，不得违
