1、屋顶光伏发电项目施工方案1平屋顶1.1 平屋顶支架安装1.1.1 基础安装a.锚固法-化学螺栓1）柱脚锚固的安装方式适用现浇屋面，楼板结构层厚度2IOOmm;2）立柱底座应使用直径IOmm以上的不锈钢材质地脚螺栓配大平垫和弹簧垫片固定；3） Mlo不锈钢膨胀螺栓锚固有效深度26Omn1；Mlo化学螺栓锚固有效深度27OnUT1,钻杆不应太长，防止打穿屋顶；4）破坏防水层和保温层须进行修复处理；5）锚固底座四周及螺母周围沥青防水处理，注意清理浮土。锚固底座柱脚可进行混凝土包裹；6）有效锚固的深度应不包含抹灰层和装饰层厚度。b.锚固法-膨胀螺栓1）混凝土屋面打孔后须清灰,注意请勿打穿屋面；2）在孔
2、位放入不锈钢锚固螺栓；3）在底座连接件位置的屋面涂满中性硅酮耐候密封胶或防水沥青长宽大于底板四边50mm以上；4）将底座连接件固定在不锈钢锚固螺栓上，加一个大平垫和一个弹垫，并用螺母旋紧；5）螺栓顶部须涂满中性硅酮耐候密封胶或防水沥青；6）然后方可进行立柱安装；7）有效锚固的深度应不包含抹灰层和装饰层厚度。c.单双排-配重基础1）屋顶测量放线，确定好防止配重基础位置；2）屋面找平处理：配置基础底部须与楼面充分接触，禁止垫茯头瓦片等，配重底部应做砂浆垫层找平处理；3）配重基础底部宜铺设防水材料；4）放置配重基础，并保持平齐；5）配重基础外观平滑，禁止出现露筋、孔洞、开裂、缺角等；6）预置地脚螺栓

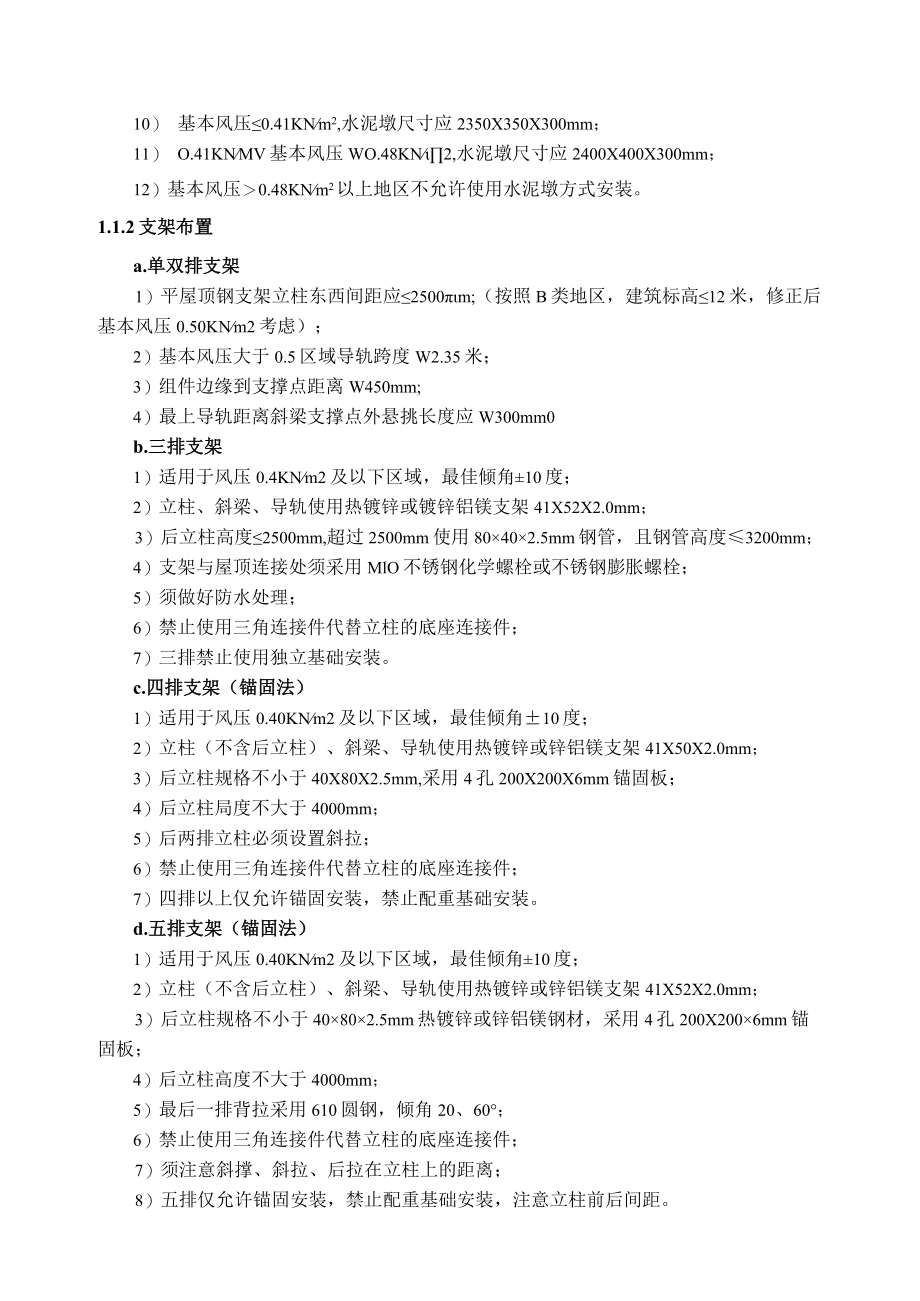

3、应与底座连接件孔位对应；7）预埋螺栓尺寸为M10,预埋深度不应小于150mm,螺纹段露出24OnIin且防腐处理;8）配重基础强度等级应2C25,纵筋用8,箍筋8,间距200mm;9）屋面不平应在配重底部做砂浆垫层找平处理，不宜破坏建筑物原有防水层；10） 基本风压0.41KNm2,水泥墩尺寸应2350X350X300mm；11） O.41KNMV基本风压WO.48KN2,水泥墩尺寸应2400X400X300mm；12）基本风压0.48KNm2以上地区不允许使用水泥墩方式安装。1.1.2支架布置a.单双排支架1）平屋顶钢支架立柱东西间距应2500m;（按照B类地区，建筑标高12米，修正后基本风
4、压0.50KNm2考虑）；2）基本风压大于0.5区域导轨跨度W2.35米；3）组件边缘到支撑点距离W450mm;4）最上导轨距离斜梁支撑点外悬挑长度应W300mm0b.三排支架1）适用于风压0.4KNm2及以下区域，最佳倾角10度；2）立柱、斜梁、导轨使用热镀锌或镀锌铝镁支架41X52X2.0mm；3）后立柱高度2500mm,超过2500mm使用80402.5mm钢管，且钢管高度3200mm；4）支架与屋顶连接处须采用MlO不锈钢化学螺栓或不锈钢膨胀螺栓；5）须做好防水处理；6）禁止使用三角连接件代替立柱的底座连接件；7）三排禁止使用独立基础安装。c.四排支架（锚固法）1）适用于风压0.40K
5、Nm2及以下区域，最佳倾角10度；2）立柱（不含后立柱）、斜梁、导轨使用热镀锌或锌铝镁支架41X50X2.0mm；3）后立柱规格不小于40X80X2.5mm,采用4孔200X200X6mm锚固板；4）后立柱局度不大于4000mm；5）后两排立柱必须设置斜拉；6）禁止使用三角连接件代替立柱的底座连接件；7）四排以上仅允许锚固安装，禁止配重基础安装。d.五排支架（锚固法）1）适用于风压0.40KNm2及以下区域，最佳倾角10度；2）立柱（不含后立柱）、斜梁、导轨使用热镀锌或锌铝镁支架41X52X2.0mm；3）后立柱规格不小于40802.5mm热镀锌或锌铝镁钢材，采用4孔200X2006mm锚固板

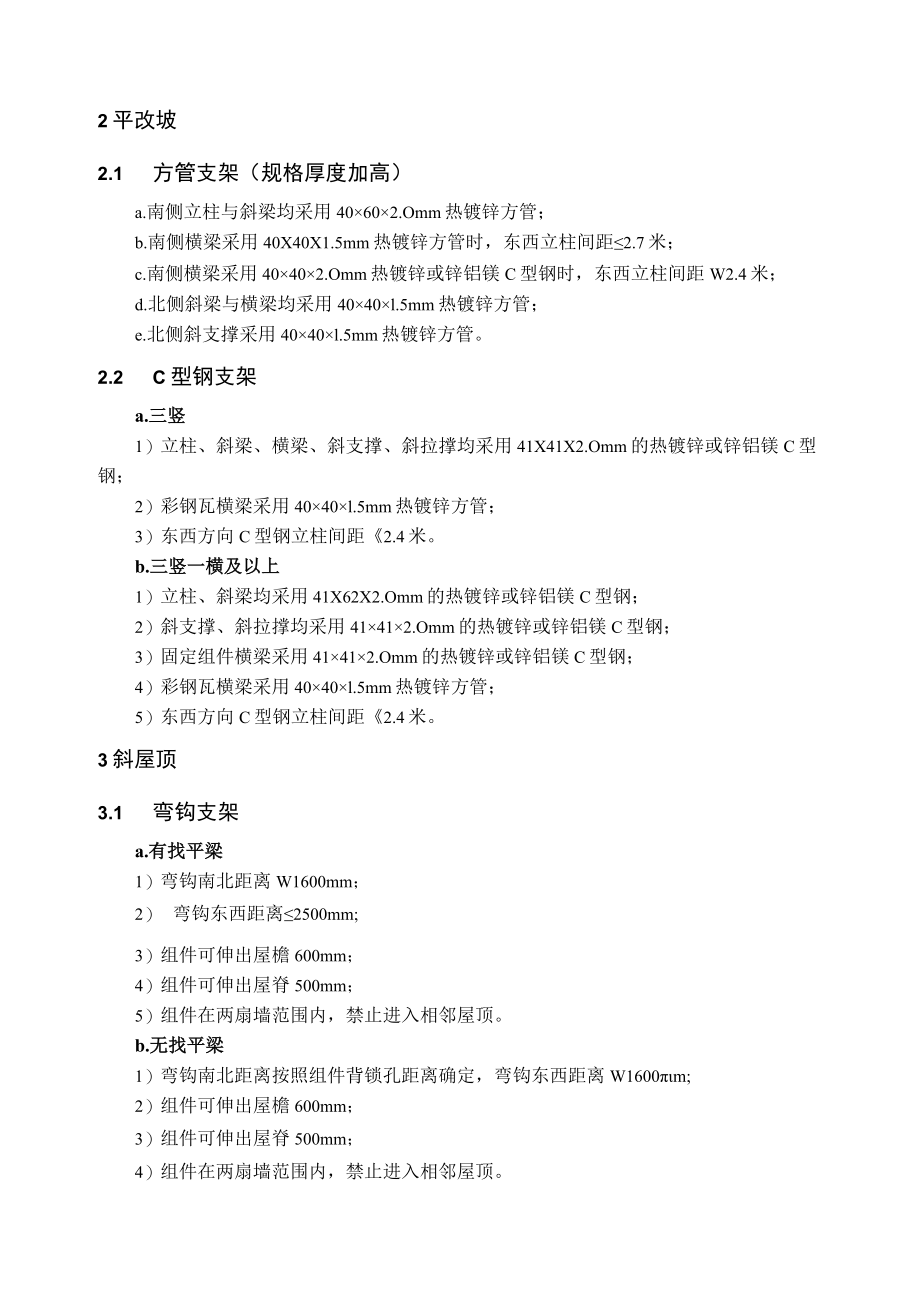

6、；4）后立柱高度不大于4000mm；5）最后一排背拉采用610圆钢，倾角20、60；6）禁止使用三角连接件代替立柱的底座连接件；7）须注意斜撑、斜拉、后拉在立柱上的距离；8）五排仅允许锚固安装，禁止配重基础安装，注意立柱前后间距。2平改坡2.1 方管支架（规格厚度加高）a.南侧立柱与斜梁均采用40602.Omm热镀锌方管；b.南侧横梁采用40X40X1.5mm热镀锌方管时，东西立柱间距2.7米；c.南侧横梁采用40402.Omm热镀锌或锌铝镁C型钢时，东西立柱间距W2.4米；d.北侧斜梁与横梁均采用4040l.5mm热镀锌方管；e.北侧斜支撑采用4040l.5mm热镀锌方管。2.2 C型钢支架
7、a.三竖1）立柱、斜梁、横梁、斜支撑、斜拉撑均采用41X41X2.Omm的热镀锌或锌铝镁C型钢；2）彩钢瓦横梁采用4040l.5mm热镀锌方管；3）东西方向C型钢立柱间距2.4米。b.三竖一横及以上1）立柱、斜梁均采用41X62X2.Omm的热镀锌或锌铝镁C型钢；2）斜支撑、斜拉撑均采用41412.Omm的热镀锌或锌铝镁C型钢；3）固定组件横梁采用41412.Omm的热镀锌或锌铝镁C型钢；4）彩钢瓦横梁采用4040l.5mm热镀锌方管；5）东西方向C型钢立柱间距2.4米。3斜屋顶3.1 弯钩支架a.有找平梁1）弯钩南北距离W1600mm；2） 弯钩东西距离2500mm;3）组件可伸出屋檐600
8、mm；4）组件可伸出屋脊500mm；5）组件在两扇墙范围内，禁止进入相邻屋顶。b.无找平梁1）弯钩南北距离按照组件背锁孔距离确定，弯钩东西距离W1600m;2）组件可伸出屋檐600mm；3）组件可伸出屋脊500mm；4）组件在两扇墙范围内，禁止进入相邻屋顶。3.2 弯钩支架安装3.2.1混凝土屋面a.根据现场情况对下段挂钩的位置进行放线定位，在需打钉位置的结构层上打孔,孔位深度6（80为宜，禁止打穿屋顶；b.将打胶位置灰尘吹走，孔内注胶；c.安装膨胀螺栓，并等待密封胶凝固，膨胀螺栓不少于3颗；d.安装挂钩、调平、弯钩四周及顶帽抹胶；e.做好屋面与挂钩接触面的防水措施，在螺栓外露部分用结构胶进行
9、防水处理进行瓦片恢复；f.根据现场挂钩的位置，安装找平梁、棵条。1.1 2.2楝条屋面a.使用抱箍+长弯钩安装，楝条与抱箍间必须加防滑胶垫；b.材质：Q235B或以上，壁厚24mm,平均镀膜厚度255um；c.高度小于IOOmm的弯钩，顶部宽度230mm；d.高度大于IOOnInl的弯钩，顶部宽度240mm。3.3 防水注意事项a.弯钩安装完成后，上下瓦片应做相应防水处理，防水面积应2单瓦四周50mm；b.瓦片下有防水层的应采用同类防水材料进行修补；c.破损瓦片应换新；d.防水材料可以使用SBS防水卷材、防水凝胶等，严禁使用发泡胶做防水。3.4 前拉后拽a.南坡全部原装导轨、找平梁24IX50
10、X2.Omm热镀锌或锌铝镁C型钢，找平梁丁字撑南北方向间距1600mm；b.当有平台斜屋面安装时，平台立柱高度100Omnb立柱东西距离W2.2m；c.组件超屋脊应500mm；d.螺栓应不锈钢材质，配齐平、弹垫片，及注意安装顺序；支架调平后把螺栓紧固到位不松动；e.螺栓副拧紧安装到位，螺母端须保证螺杆露出不少于3个丝牙；f.基本风压0.48KNm2立柱东西距离W2m。3.5 丁字撑-焊接a.丁字撑各个焊缝长度240m,焊缝应做好防腐处理；b.底部横向支撑应采用规格241X41X2.Omm热镀锌或锌铝镁C型钢，且长度2300mm；c.屋脊处组件上表面与瓦面间隙应W300mm；d.丁字撑南北距离必
11、1600mm；e.底部横撑长度30Omm；f.横撑底部须铺设SBS防水卷材；g.横撑与竖杆采用螺栓连接。3.6 丁字撑-栓接a.丁字撑采用螺栓连接时，可以自配南北向底座连接件反装；b.底部横向支撑应采用规格241X41X2.Omm热镀锌或锌铝镁C型钢,且长度2300mm；屋脊处组件上表面与瓦面间隙应300i;c.丁字撑南北距离必W1600mm；d.底部横撑长度2300mm；e.横撑底部须铺设SBS防水卷材；f.竖杆长度不应超出横杆底面。3.7 前拉后拽一背拉a.每一根找平梁均要做背拉；b.材料采用41X41X2.Omm热镀锌或锌铝镁C型钢；c.必须形成三角结构。3.8 前拉后拽-三角撑a.房屋
12、墙体应是混凝土实心墙或红砖墙；b.采用膨胀螺栓连接支撑点处钻孔后应清孔后，再安装膨胀螺栓,北檐口膨胀螺栓打孔处做防水处理；c.前、后檐口应做三角撑，规格应2C4IX50X2.Omm热镀锌或锌铝镁C型钢；d.三角撑东西间距不大于2200mmo4组件安装a.在导轨上放入组件压块，压块与导轨之间加上刺破垫片，通过M8X45（一弹、一槽钢锁扣）螺栓组与导轨连接；b.放置组件，按照组件安装要求调整好组件位置；依次铺放完成，确保相邻光伏组件间高度差W2mm,同组光伏组件间W5mm,倾斜角度安装偏差1以内，组件上下缝隙25mm,校准后锁紧所有螺栓；c.严禁自行在光伏组件边框上钻孔、扩孔安装；d.组件安装时应
13、使用配套压块和螺栓紧固；e.严禁使用自攻钉、下压板、打胶等方式固定安装组件；f.安装完毕后，应及时清理光伏组件表面上污渍、异物，避免组件电池被遮挡；g.组件外边缘距离导轨端头250mm；h.禁止使用自攻钉固定光伏组件；1 .组件通过背锁孔固定时应使用M8不锈钢螺栓，配齐平弹垫；j.采用加角码方式固定背锁孔时：钢角码应不小于40X3mm,非焊接时应采用不少于3颗不锈钢螺钉固定在横梁上；k.组件横装：不允许直接压短边安装，可以使用边压托板固定组件（压长边），当组件为横向安装时，可增加与组件长边方向垂直的导轨安装。5逆变器安装1.2 逆变器安装a.安装在清洁、通风、散热好，避免阳光直射，便于维护的地
14、方；b.应直立安装，禁止平放、横放或倒放安装，且安装牢靠；c.禁止将逆变器安装在儿童可触摸到的地方，安装高度不宜低于1800mi;d.同一平台安装多台电气设备上下左右间距250OnInue.逆变器安装应远离卧室外墙；f.逆变器距离空调外机2500mm；g.不同组件数量的组串不应接入同一MPPT端口；h.同一MPPT端口中各组串组件数量、组件方位角、组件安装倾角必须一致。1.3 直流端子安装a.用剥线钳剥去线缆大约7mm的绝缘层，不要损毁线芯；b.分别将剥去绝缘皮的线缆插入插销和插针，并用专用的压线钳对准压接部位,压紧线缆；c.将压接好线缆的插销和插针分别插入连接器的公头和母头；d.拧紧公头和母
15、头的固定螺帽；e.将组件的正、负极的接线端子对插，听到“咔”的一声，表明已经对插到位；f.逆变器侧接线端子同上方法制作。注意：与逆变器连接的直流端子应使用逆变器自带的接线端子1.4 交流端子安装普通接头a.使用压线帽连接线缆；一字螺丝刀（工具）；b.火线，零线，地线确保安装在对应的接线孔位；1） PE（地）线根据实际情况适当预留一定的长度。快速接头；d.火线，零线，地线确保安装在对应的接线孔位；e.根据逆变器快速接头类型，选用合适的扳手对交流线进行紧固；f.接线时，使用合适的力矩，保证螺钉紧固，且避免螺钉滑丝。6并网箱安装2） 1并网箱a.根据并网箱图纸或现场测量定位4个安装孔位置；b.根据定位钻孔，放入膨胀管，调整好并网箱位置后，紧固螺栓；c.并网柜垂直安装；d.并网柜接线清晰可靠；e.并网柜安装位置
