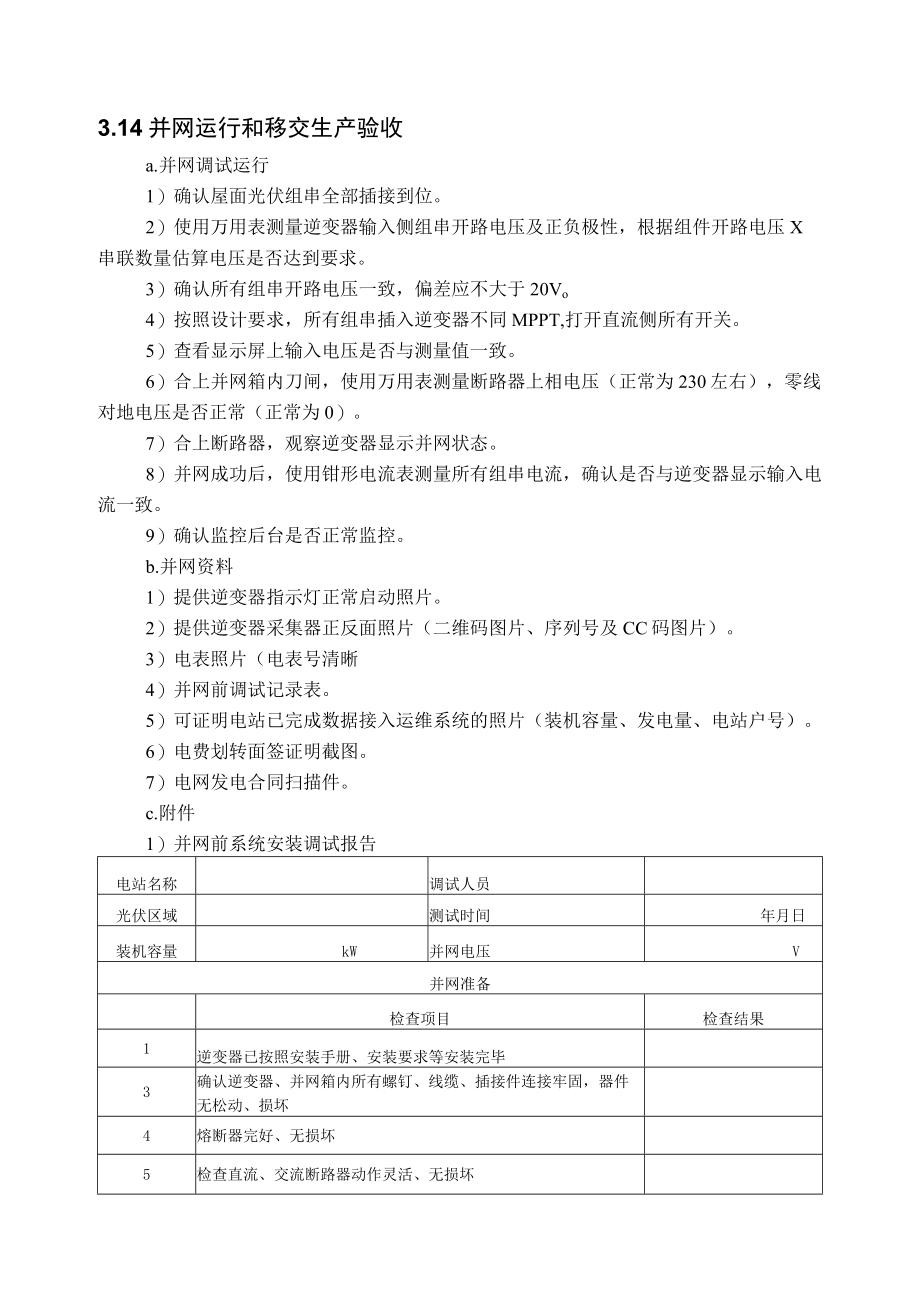

1、3.14并网运行和移交生产验收a.并网调试运行1)确认屋面光伏组串全部插接到位。2)使用万用表测量逆变器输入侧组串开路电压及正负极性,根据组件开路电压X串联数量估算电压是否达到要求。3)确认所有组串开路电压一致,偏差应不大于20Vo4)按照设计要求,所有组串插入逆变器不同MPPT,打开直流侧所有开关。5)查看显示屏上输入电压是否与测量值一致。6)合上并网箱内刀闸,使用万用表测量断路器上相电压(正常为230左右),零线对地电压是否正常(正常为0)。7)合上断路器,观察逆变器显示并网状态。8)并网成功后,使用钳形电流表测量所有组串电流,确认是否与逆变器显示输入电流一致。9)确认监控后台是否正常监控

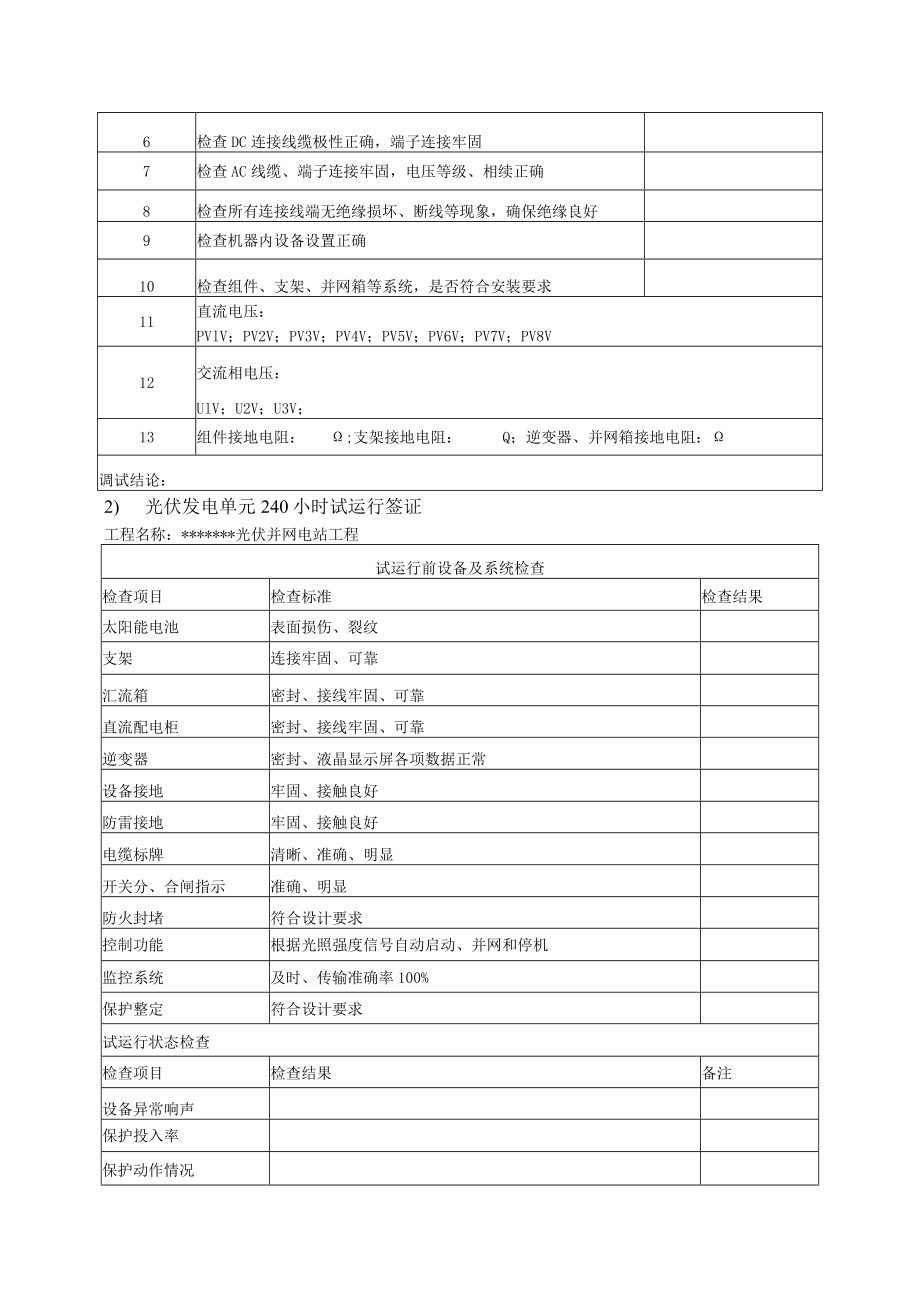

2、。b.并网资料1)提供逆变器指示灯正常启动照片。2)提供逆变器采集器正反面照片(二维码图片、序列号及CC码图片)。3)电表照片(电表号清晰4)并网前调试记录表。5)可证明电站已完成数据接入运维系统的照片(装机容量、发电量、电站户号)。6)电费划转面签证明截图。7)电网发电合同扫描件。c.附件1)并网前系统安装调试报告电站名称调试人员光伏区域测试时间年月日装机容量kW并网电压V并网准备检查项目检查结果1逆变器已按照安装手册、安装要求等安装完毕3确认逆变器、并网箱内所有螺钉、线缆、插接件连接牢固,器件无松动、损坏4熔断器完好、无损坏5检查直流、交流断路器动作灵活、无损坏6检查DC连接线缆极性正确,

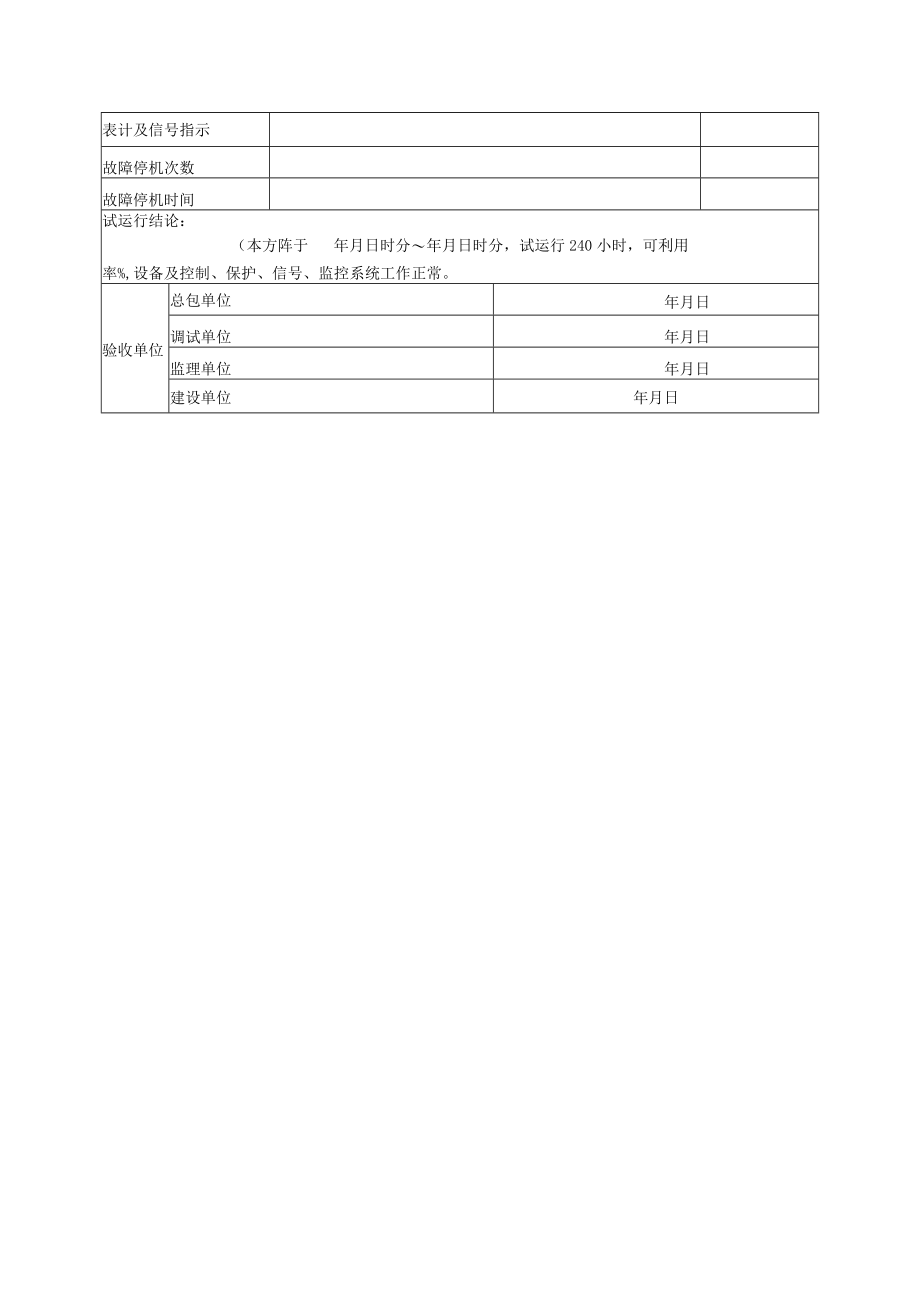

3、端子连接牢固7检查AC线缆、端子连接牢固,电压等级、相续正确8检查所有连接线端无绝缘损坏、断线等现象,确保绝缘良好9检查机器内设备设置正确10检查组件、支架、并网箱等系统,是否符合安装要求11直流电压:PVlV;PV2V;PV3V;PV4V;PV5V;PV6V;PV7V;PV8V12交流相电压:UlV;U2V;U3V;13组件接地电阻:;支架接地电阻:Q;逆变器、并网箱接地电阻:调试结论:2)光伏发电单元240小时试运行签证工程名称:*光伏并网电站工程试运行前设备及系统检查检查项目检查标准检查结果太阳能电池表面损伤、裂纹支架连接牢固、可靠汇流箱密封、接线牢固、可靠直流配电柜密封、接线牢固、可靠逆变器密封、液晶显示屏各项数据正常设备接地牢固、接触良好防雷接地牢固、接触良好电缆标牌清晰、准确、明显开关分、合闸指示准确、明显防火封堵符合设计要求控制功能根据光照强度信号自动启动、并网和停机监控系统及时、传输准确率100%保护整定符合设计要求试运行状态检查检查项目检查结果备注设备异常响声保护投入率保护动作情况表计及信号指示故障停机次数故障停机时间试运行结论:(本方阵于年月日时分年月日时分,试运行240小时,可利用率%,设备及控制、保护、信号、监控系统工作正常。验收单位总包单位年月日调试单位年月日监理单位年月日建设单位年月日
