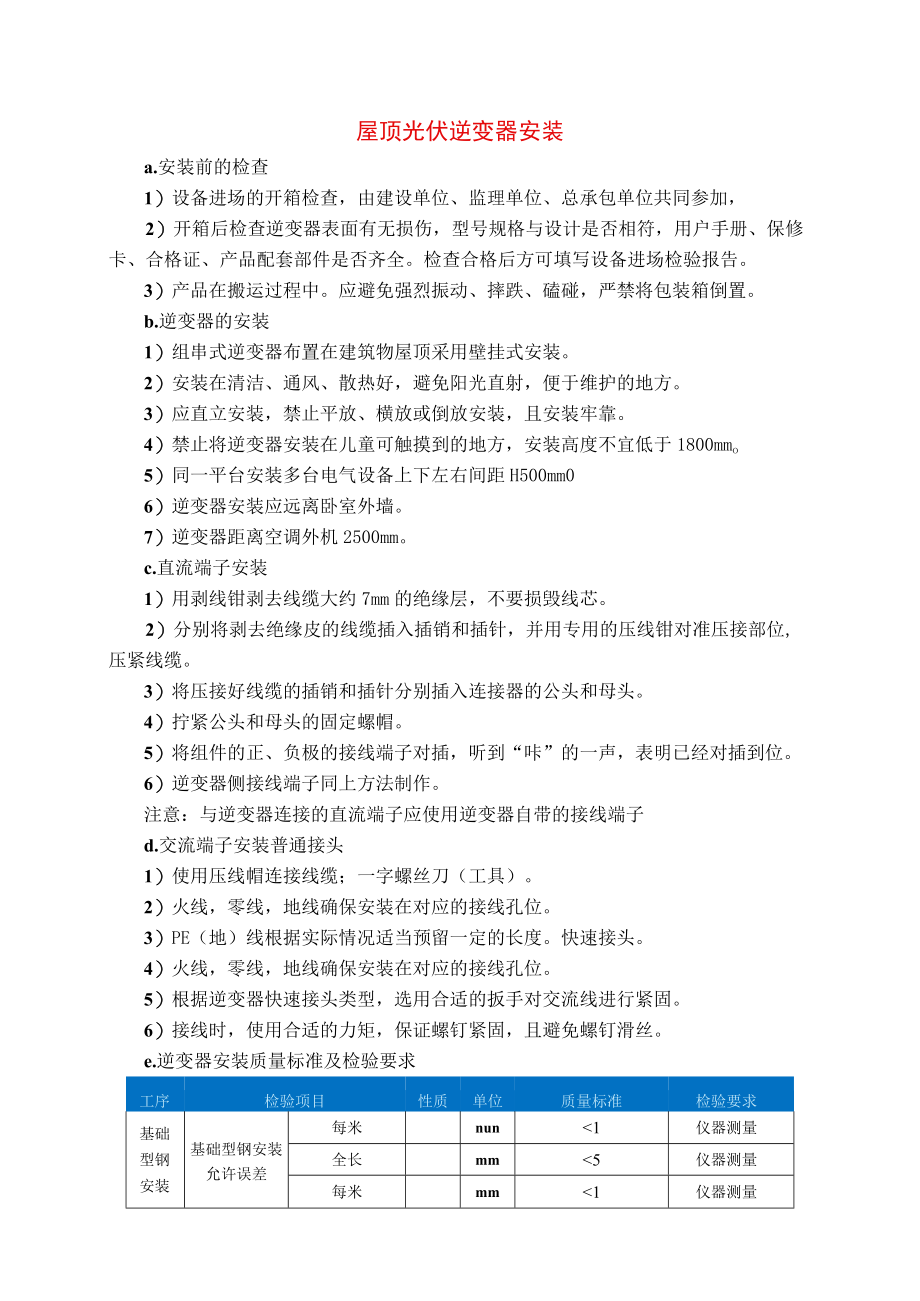

1、屋顶光伏逆变器安装a.安装前的检查1）设备进场的开箱检查，由建设单位、监理单位、总承包单位共同参加，2）开箱后检查逆变器表面有无损伤，型号规格与设计是否相符，用户手册、保修卡、合格证、产品配套部件是否齐全。检查合格后方可填写设备进场检验报告。3）产品在搬运过程中。应避免强烈振动、摔跌、磕碰，严禁将包装箱倒置。b.逆变器的安装1）组串式逆变器布置在建筑物屋顶采用壁挂式安装。2）安装在清洁、通风、散热好，避免阳光直射，便于维护的地方。3）应直立安装，禁止平放、横放或倒放安装，且安装牢靠。4）禁止将逆变器安装在儿童可触摸到的地方，安装高度不宜低于1800mmo5）同一平台安装多台电气设备上下左右间距
2、H500mm06）逆变器安装应远离卧室外墙。7）逆变器距离空调外机2500mm。c.直流端子安装1）用剥线钳剥去线缆大约7mm的绝缘层，不要损毁线芯。2）分别将剥去绝缘皮的线缆插入插销和插针，并用专用的压线钳对准压接部位,压紧线缆。3）将压接好线缆的插销和插针分别插入连接器的公头和母头。4）拧紧公头和母头的固定螺帽。5）将组件的正、负极的接线端子对插，听到“咔”的一声，表明已经对插到位。6）逆变器侧接线端子同上方法制作。注意：与逆变器连接的直流端子应使用逆变器自带的接线端子d.交流端子安装普通接头1）使用压线帽连接线缆；一字螺丝刀（工具）。2）火线，零线，地线确保安装在对应的接线孔位。3）PE

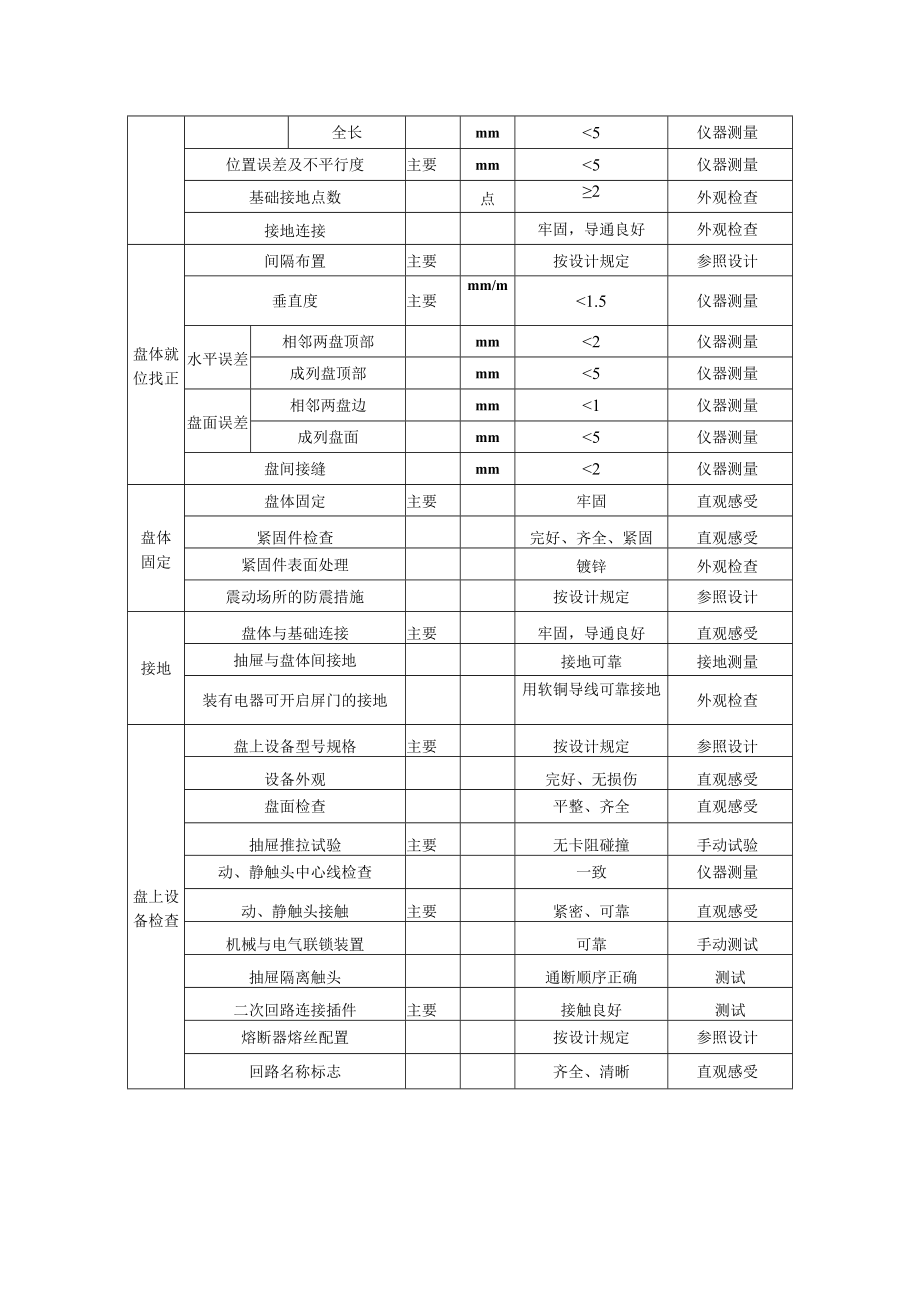

3、（地）线根据实际情况适当预留一定的长度。快速接头。4）火线，零线，地线确保安装在对应的接线孔位。5）根据逆变器快速接头类型，选用合适的扳手对交流线进行紧固。6）接线时，使用合适的力矩，保证螺钉紧固，且避免螺钉滑丝。e.逆变器安装质量标准及检验要求工序检验项目性质单位质量标准检验要求基础基础型钢安装允许误差每米nun1仪器测量型钢全长mm5仪器测量安装每米mm1仪器测量全长mm5仪器测量位置误差及不平行度主要mm5仪器测量基础接地点数点2外观检查接地连接牢固，导通良好外观检查盘体就位找正间隔布置主要按设计规定参照设计垂直度主要mm/m1.5仪器测量水平误差相邻两盘顶部mm2仪器测量成列盘顶部mm
4、5仪器测量盘面误差相邻两盘边mm1仪器测量成列盘面mm5仪器测量盘间接缝mm2仪器测量盘体固定盘体固定主要牢固直观感受紧固件检查完好、齐全、紧固直观感受紧固件表面处理镀锌外观检查震动场所的防震措施按设计规定参照设计接地盘体与基础连接主要牢固，导通良好直观感受抽屉与盘体间接地接地可靠接地测量装有电器可开启屏门的接地用软铜导线可靠接地外观检查盘上设备检查盘上设备型号规格主要按设计规定参照设计设备外观完好、无损伤直观感受盘面检查平整、齐全直观感受抽屉推拉试验主要无卡阻碰撞手动试验动、静触头中心线检查一致仪器测量动、静触头接触主要紧密、可靠直观感受机械与电气联锁装置可靠手动测试抽屉隔离触头通断顺序正确测试二次回路连接插件主要接触良好测试熔断器熔丝配置按设计规定参照设计回路名称标志齐全、清晰直观感受
