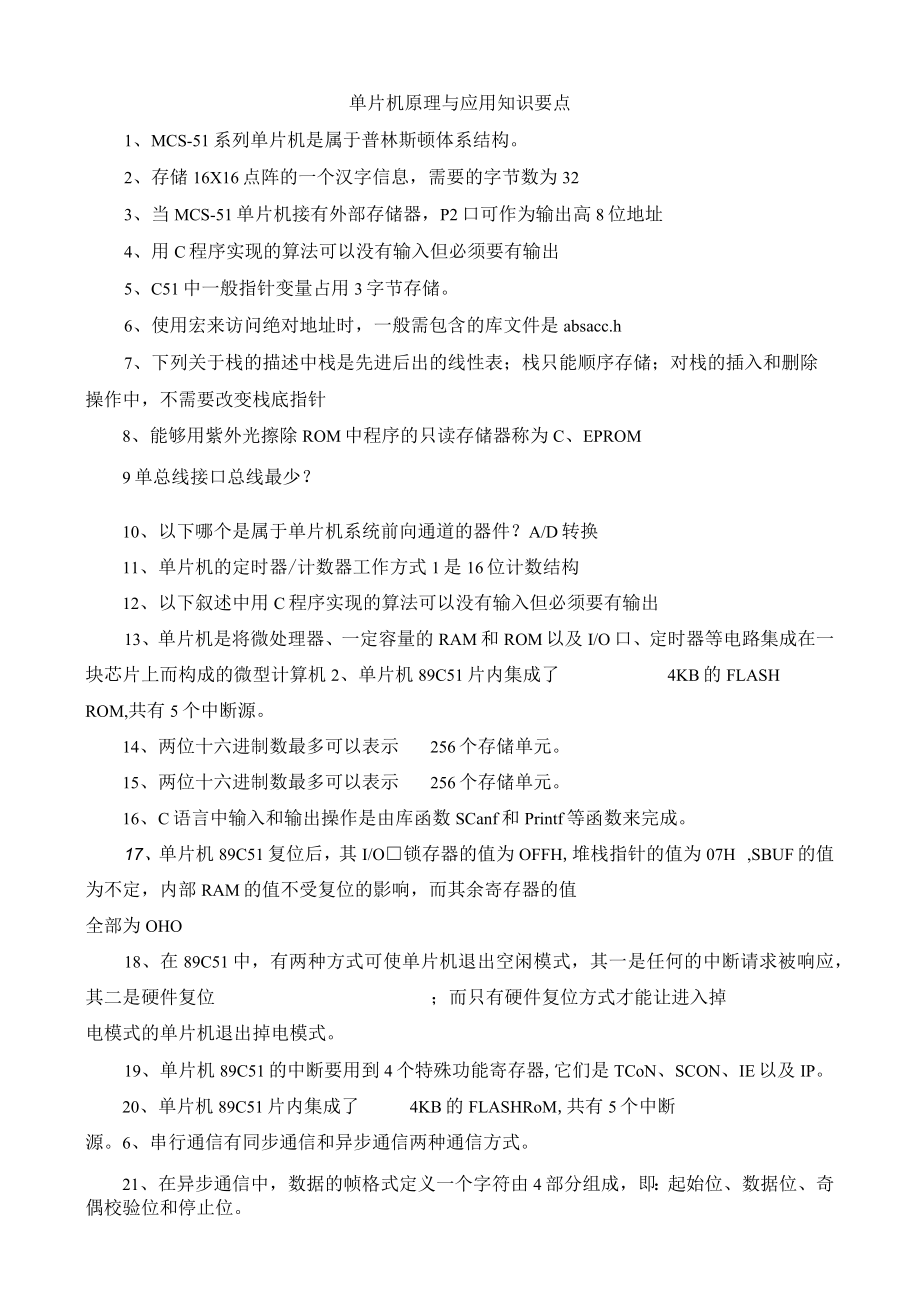

1、单片机原理与应用知识要点1、MCS-51系列单片机是属于普林斯顿体系结构。2、存储16X16点阵的一个汉字信息,需要的字节数为323、当MCS-51单片机接有外部存储器,P2口可作为输出高8位地址4、用C程序实现的算法可以没有输入但必须要有输出5、C51中一般指针变量占用3字节存储。6、使用宏来访问绝对地址时,一般需包含的库文件是absacc.h7、下列关于栈的描述中栈是先进后出的线性表;栈只能顺序存储;对栈的插入和删除操作中,不需要改变栈底指针8、能够用紫外光擦除ROM中程序的只读存储器称为C、EPROM9单总线接口总线最少?10、以下哪个是属于单片机系统前向通道的器件?A/D转换11、单片
2、机的定时器/计数器工作方式1是16位计数结构12、以下叙述中用C程序实现的算法可以没有输入但必须要有输出13、单片机是将微处理器、一定容量的RAM和ROM以及I/O口、定时器等电路集成在一块芯片上而构成的微型计算机2、单片机89C51片内集成了4KB的FLASHROM,共有5个中断源。14、两位十六进制数最多可以表示256个存储单元。15、两位十六进制数最多可以表示256个存储单元。16、C语言中输入和输出操作是由库函数SCanf和Printf等函数来完成。17、单片机89C51复位后,其I/O锁存器的值为OFFH,堆栈指针的值为07H,SBUF的值为不定,内部RAM的值不受复位的影响,而其余
3、寄存器的值全部为OHO18、在89C51中,有两种方式可使单片机退出空闲模式,其一是任何的中断请求被响应,其二是硬件复位;而只有硬件复位方式才能让进入掉电模式的单片机退出掉电模式。19、单片机89C51的中断要用到4个特殊功能寄存器,它们是TCoN、SCON、IE以及IP。20、单片机89C51片内集成了4KB的FLASHRoM,共有5个中断源。6、串行通信有同步通信和异步通信两种通信方式。21、在异步通信中,数据的帧格式定义一个字符由4部分组成,即:起始位、数据位、奇偶校验位和停止位。22、CS-51单片机中,在IP=OXOO时,优先级最高的中断是外部中断,最低的是串行口中断。23、S-51
4、单片机外部中断请求信号有电平方式和脉冲方式,在电平方式下,当采集到INT0、INTl的有效信号为低电平时,激活外部中断。24、LED数码管有静态显示和动态显示两种方式。25、串行通信有同步通信和异步通信两种通信方式。26、片机的内部RAM区中,可以位寻址的地址范围是20H-2FH,特殊功能寄存器中,可位寻址的地址是能被8整除的地址。27、MCS-51的堆栈是软件填写堆栈指针临时在Jt内数据存储一器内开辟的区域.28.8051引脚有多少I/O线,他们和单片机对外的地址总线和数据总线有什么关系,地址总线和数据总线各是几位,解:8051引脚共有40个引脚,你看单片机C语言程序设计。8051的地址总线
5、由P2和PO口提供,试题。P2口是地址总线的高8位,PO口是地址总线的低8位;数据总线由PO口提供;PO口的地址总线和数据总线是分时举办的,PO口的地址总线必要外接地址锁存器完成地址锁存。29、简述LED数码管动态扫描的原理及其实现方式。动态扫描的原理是利用人的视觉暂留,让人觉得各位LED同时点亮一样。逐位轮流点亮各个LED,每一位保持1ms,在1020ms之内再一次点亮,重复不止,就可以实现动态扫描。30、单片机89C51有哪些中断源,对其中断请求如何进行控制?89C51中断系统有5个中断源: INTO:外部中断0请求,低电平有效。通过P3.2引脚输入。 INT1:外部中断1请求,低电平有效
6、。通过P3.3引脚输入。TO:定时器/计数器0溢出中断请求。T1:定时器/计数器1溢出中断请求。TXD/RXD:串行口中断请求。当串行口完成一帧数据的发送或接收时,便请求中断。31、简述单片机89C51中断的自然优先级顺序,如何提高某一中断源的优先级别。中断源(控制位)自然优先级外部中断0(PXO)最高定时器/计数器0溢出中断(PTO)外部中断I(PXl)定时器/计数器1溢出中断(PTl)串行口中断(PS)最低若某几个控制位为1,则相应的中断源就规定为高级中断;反之,若某几个控制位为0,则相应的中断源就规定为低级中断。当同时接收到几个同一优先级的中断请求时,响应哪个中断源则取决于内部硬件查询顺
7、序(即自然优先级)。32、简述89C51串口通信的四种方式及其特点。方式0:同步移位寄存器输入/输出方式,常用于扩展I/O口。波特率固定为振荡频率的1/12,并不受PCON寄存器中SMOD位的影响。方式1:用于串行发送或接收,为10位通用异步接口。TXD与RXD分别用于发送与接收数据。收发一帧数据的格式为1位起始位、8位数据位(低位在前)、1位停止位,共10位。波特率由定时器Tl的溢出率与SMOD值同时决定。方式2:用于串行发送或接收,为11位通用异步接口。TXD与RXD分别用于发送与接收数据。收发一帧数据的格式为1位起始位、8位数据位(低位在前)、1位可编程的第9数据位和1位停止位,共11位
8、。波特率取决于PCON中SMOD位的值:当SMOD=O时,波特率为的1/64;当SMoD=I时,波特率为的1/32。方式3:用于串行发送或接收,为11位通用异步接口。TXD与RXD分别用于发送与接收数据。帧格式与方式2相同,波特率与方式1相同。33、单片机89C51有哪些中断源,对其中断请求如何进行控制?89C51中断系统有5个中断源: INTO:外部中断O请求,低电平有效。通过P3.2引脚输入。 INT1:外部中断1请求,低电平有效。通过P3.3引脚输入。TO:定时器/计数器O溢出中断请求。T1:定时器/计数器1溢出中断请求。TXD/RXD:串行口中断请求。当串行口完成一帧数据的发送或接收时
9、,便请求中断。34、简述在使用普通按键的时候,为什么要进行去抖动处理,如何处理。键抖动会引起一次按键被误读多次。为了确保CPU对键的一次闭合仅做一次处理,必须去除键抖动。在键闭合稳定时,读取键的状态,并且必须判别;在键释放稳定后,再作处理。按键的抖动,可用硬件或软件两种方法消除。35、简述看门狗的基本原理。看门狗是通过软件和硬件的方式在一定的周期内监控弹片机的运行状况,如果在规定时间内没有收到来自单片机的清除信号,也就是我们通常说的没有及时喂狗,则系统会强制复位,以保证系统在受干扰时仍然能够维持正常的工作状态36、简述软件陷阱技术的原理。软件陷阱就是用一条引导指令强行将捕获的程序引向一个指定的
10、地址,在那里有一段专门对程序出错进行处理的程序,以使程序按既定目标执行。37、简述89C51串口通信的四种方式及其特点。方式0:同步移位寄存器输入/输出方式,常用于扩展I/O口。波特率固定为振荡频率的1/12,并不受PCON寄存器中SMOD位的影响。方式1:用于串行发送或接收,为10位通用异步接口。TXD与RXD分别用于发送与接收数据。收发一帧数据的格式为1位起始位、8位数据位(低位在前)、1位停止位,共10位。波特率由定时器Tl的溢出率与SMOD值同时决定。方式2:用于串行发送或接收,为11位通用异步接口。TXD与RXD分别用于发送与接收数据。收发一帧数据的格式为1位起始位、8位数据位(低位
11、在前)、1位可编程的第9数据位和1位停止位,共11位。波特率取决于PCON中SMOD位的值:当SMOD=O时,波特率为的1/64;当SMoD=I时,波特率为的1/32。方式3:用于串行发送或接收,为11位通用异步接口。TXD与RXD分别用于发送与接收数据。帧格式与方式2相同,波特率与方式1相同。38、述累加器的ACC的作用。解:累加器A为8位寄存器,通过暂存器与ALU相连,是最常用的寄存器,功能较多,既可以存放操作数,也可以存放中间结果,一些双操作数指令中,逻辑运算指令的运算结果都存放在累加器A或AB中,在作为直接寻址时,在程序中要写成ACC39、如何运用两个定时/计数器相串联来产生一秒的时钟
12、基准信号。试画出必要的电路部分,并写出程序。(设晶振频率为12MHz,用LED显示秒信号。注:计数器输入端为P3.4(T0”P3.5(Tl)o)ORGOOOOHLJMPMAINORGOOOBHLJMPONEORGOOlBHLJMPCOUORG0030HMAIN:MOVPl,OFFHMOVSP,#60HMOVTMOD,#01100001BMOVTL0,#0B0HMOVTH0,#3CHMOVTL1,#OF6HMOVTH1,#OF6HSETBTROSETBTRlSETBETOSETBETlSETBEASJMP$ONE:PUSHPSWPUSHACCMOVTL0,#0B0HMOVTH0,#3CHCPLPl.lPOPACCPOPPSWRETlCOU:PUSHPSWPUSHACCCPLP1.0POPACCPOPPSWRETlEND
