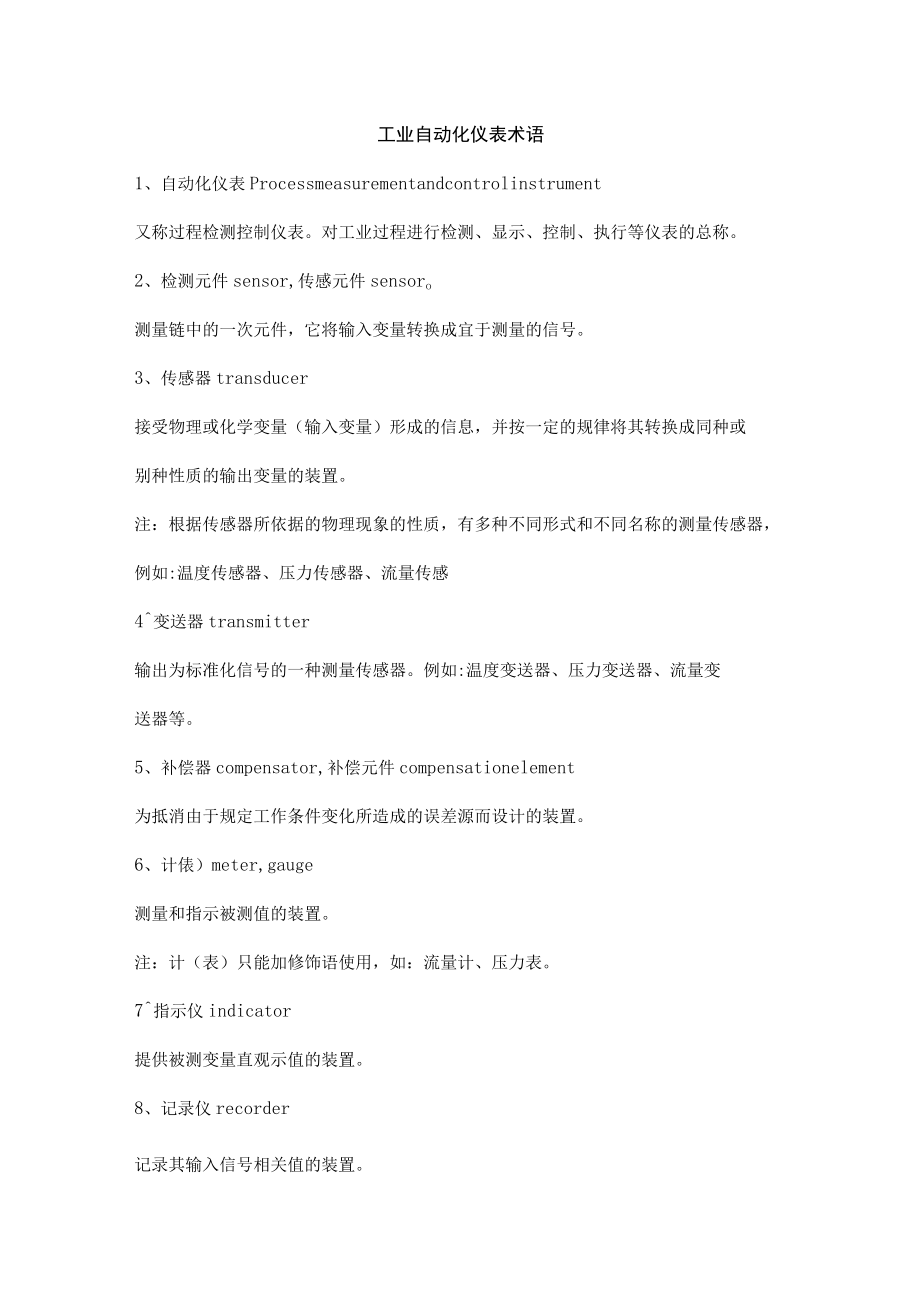

1、工业自动化仪表术语1、自动化仪表Processmeasurementandcontrolinstrument又称过程检测控制仪表。对工业过程进行检测、显示、控制、执行等仪表的总称。2、检测元件sensor,传感元件sensoro测量链中的一次元件,它将输入变量转换成宜于测量的信号。3、传感器transducer接受物理或化学变量(输入变量)形成的信息,并按一定的规律将其转换成同种或别种性质的输出变量的装置。注:根据传感器所依据的物理现象的性质,有多种不同形式和不同名称的测量传感器,例如:温度传感器、压力传感器、流量传感4变送器transmitter输出为标准化信号的一种测量传感器。例如:温度变

2、送器、压力变送器、流量变送器等。5、补偿器compensator,补偿元件compensationelement为抵消由于规定工作条件变化所造成的误差源而设计的装置。6、计俵)meter,gauge测量和指示被测值的装置。注:计(表)只能加修饰语使用,如:流量计、压力表。7指示仪indicator提供被测变量直观示值的装置。8、记录仪recorder记录其输入信号相关值的装置。9多点记录仪multi-PointreCOrder由打印机构以一系列打印符号记录每一个输入信号的记录仪。10、趋势记录仪trendrecorder根据编制的程序或由操作人员选择供多个变量共同使用的标准化信号记录仪。11、

3、差动放大器differentialamplifier具有两个类似的输入线路,相互连接后能响应两个电压或两个电流之差的放大器。12、运算放大器OPeratiOnaIamPIifier高增益、高输入阻抗、低输出阻抗的差动放大器。13、隔离放大器isolatedamplifier输入线路与输出线路之间以及两线路与地之间不存在点连接的放大器。14、总计仪表totalizinginstrument通过对被测的量各部分值的求和来确定被测量值的测量仪表。这些部分值可以同时或依次从一个或多个来源中获得。15、计算装置computingdevice能够完成一个或多个计算和(或)逻辑操作,并输出一个或多个经计算后

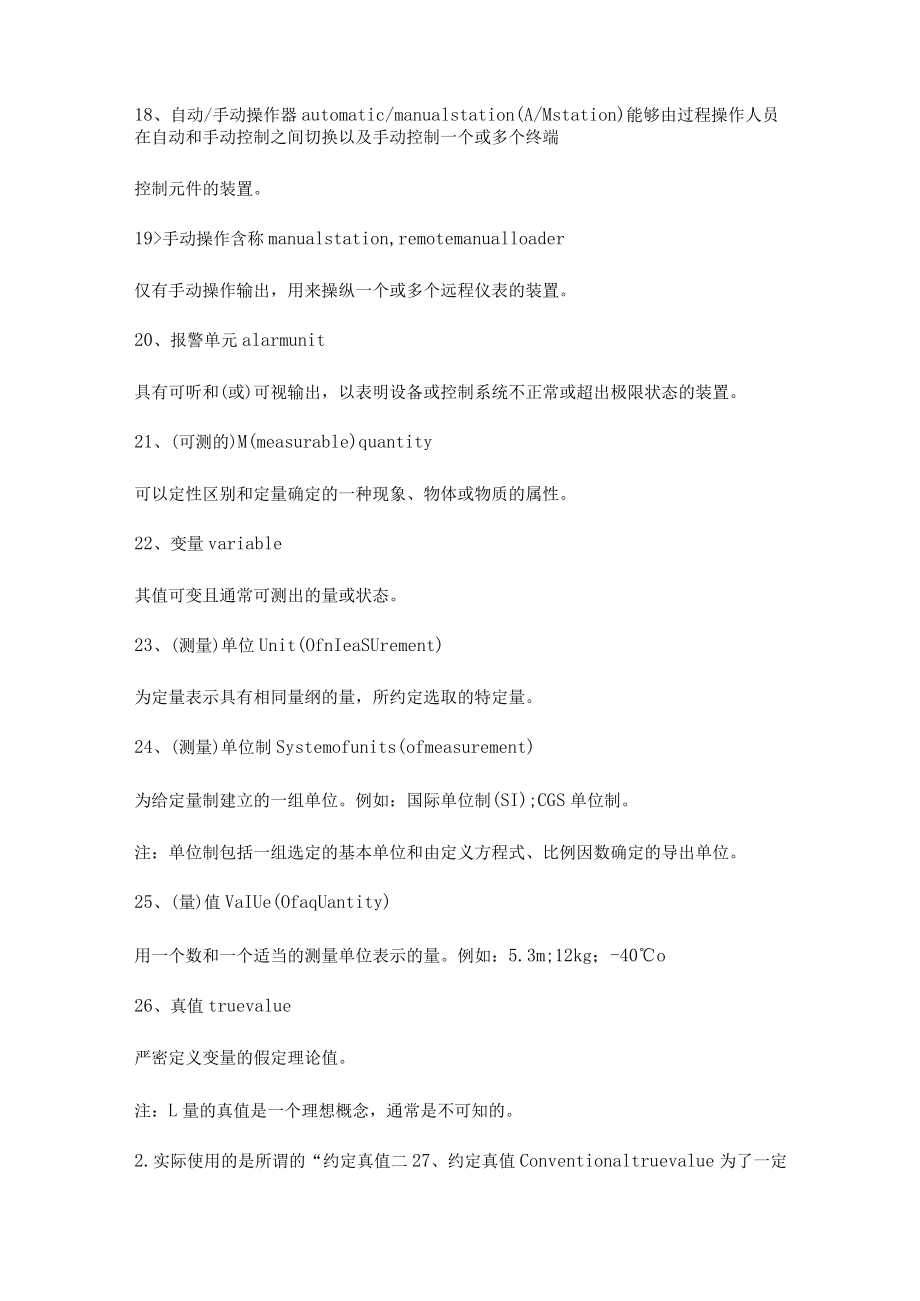

4、的信号的装置或功能。16反馈控制器feedbackcontrolIer能自动地工作,通过将被控变量值与参比变量值相比较后改变被控变量从而缩小两者之间差异的装置。17、信号选择器SignalselectorZauctioneeringdevice从两个或多个输入信号中选择预期信号的装置。18、自动/手动操作器automatic/manualstation(A/Mstation)能够由过程操作人员在自动和手动控制之间切换以及手动控制一个或多个终端控制元件的装置。19手动操作含称manualstation,remotemanualloader仅有手动操作输出,用来操纵一个或多个远程仪表的装置。20、

5、报警单元alarmunit具有可听和(或)可视输出,以表明设备或控制系统不正常或超出极限状态的装置。21、(可测的)M(measurable)quantity可以定性区别和定量确定的一种现象、物体或物质的属性。22、变量variable其值可变且通常可测出的量或状态。23、(测量)单位Unit(OfnIeaSUrement)为定量表示具有相同量纲的量,所约定选取的特定量。24、(测量)单位制Systemofunits(ofmeasurement)为给定量制建立的一组单位。例如:国际单位制(SI);CGS单位制。注:单位制包括一组选定的基本单位和由定义方程式、比例因数确定的导出单位。25、(量)

6、值VaIUe(OfaqUantity)用一个数和一个适当的测量单位表示的量。例如:5.3m;12kg;-40o26、真值truevalue严密定义变量的假定理论值。注:L量的真值是一个理想概念,通常是不可知的。2.实际使用的是所谓的“约定真值二27、约定真值Conventionaltruevalue为了一定目的,可以替代真值的量值。注:一般说来,约定真值被认为是非常接近真值的,对于一定的用途,其差值可以忽略不计。28、测量measurement以确定量值为目的的一组操作。29、静态测量staticmeasurement对测量期间其值可认为是恒定的量的测量。注:“静态”一词适用于被测量,不适用于

7、测量方法。30、动态测量dynamicmeasurement对(变)量的瞬时值或随时间的变化值的测量。注:“动态”一词适用于被测量,不适用于测量方法。31、被测量measurand,measuredquantity受到测量的量。32、被测变量measuredvariable。被测的量、特性或状态。注:被测变量通常是温度、压力、流量、速度等。33、输入变量inputvariable输入到仪表的变量。34、输出变量OUtPUtVariabie由仪表输出的变量。35、被测值measuredvalue根据测量装置在规定条件下的某个指定瞬间获取的信息得出,并以数字和计量单位表示的数量。36、影响量inf

8、luencequantity不属于被测量但却影响被测值或测量仪表表示值的量。例如:环境温度、被测交流电压的频率。37、信号SignaI某一个或几个参数载有信号所表示的一个或多个变量的信息的物理变量。38、测量信号measurementsignal测量系统内表示被测量的一种信号。39模拟信号analoguesignal信息参数可表现为给定范围内所有值的信号。40、数字信号digitalsignal信息参数可表现为用数字表示的一组离散值中任一值的信号。41、标准化信号Standardizedsignal具有标准化的上、下范围值的信号。例如:4mA20mA(d.c.)20kPaIOOkPa42、输入

9、信号inPutsignal施加到装置、元件或系统输入端的信号。43、输出信号OUtPUtSignaI由装置、元件或系统送出的信号。44、量化信号quantifiedsignal具有量化信息参数的信号。45、二进制信号binarysignal仅有二个值的量化信号。46测量结果Kesultofameasurement由测量所得到的被测量的值。注:1.当使用“测量结果”这个术语时,应明确它是示值、未修正结果还是已修正结果,并是否己对几次观测值进行平均。2测量结果的完整说明应包括:关于测量不确定度的信息和关于相应的影响量值的信息。47、(测量仪表的)示值indication(Ofameasuringi

10、nstrument)测量仪表所提供的被测量的值。48测量准确度accuracyofmeasurement同义词:测量精确度,被测量的测量结果与(约定)真值间的一致程度。49测量重复性Kepeatabilityofmeasurement在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时期内重复的条件下,对同一被测量进行多次连续测量所得结果之间的一致程度。50、误差error被测变量的被测值与真值之间的代数差。注:L被测值大于真值时误差为正。误差=被测值-真值2.在仪表或装置的数据单上列出误差时,必须规定仪表或装置的校准方式。51、绝对误差absoluteerror测量结果减去

11、被测量的(约定)真值。52、相对误差relativeerror绝对误差除以被测量的(约定)真值。53、随机误差randomerror在同一被测量的多次测量过程中,其变化是不可预计的测量误差的一部分。54、系统误差Systematicerror在相同的条件下对同一个给定量值进行多次测量的过程中,绝对值和符号保持不变或者在条件变化时按固定规律变化的误差。55、修正值correction为了得到修正结果,必须以代数法加到未修正测量结果上的值,这个值是系统误差已知部分的相反值。56、修正因子correctionfactor为补偿系统误差而对未修正测量结果所乘的数值因子。57、算术平均值arithmet

12、icmean一个量的n次测量结果的代数和除以n而得的商。58、性能特性performancecharacteristics在静态或动态条件下或作为特定试验的结果,确定装置的功能和能力的有关参数及其定量的表述。59参比性能特性referenceperformancecharacteristic在参比工作条件下获得的性能特性。60、范围range所研究的量的上、下限所限定的数值区间。注:术语“范围”通常加修饰语。例如,它可应用于被测变量或工作条件。61、测量范围measuringrange按规定精确度进行测量的被测量的两个值确定的区间。62、测量范围下限值measuringrangelowerli

13、mit装置能够调整到并按规定精确度进行测量的被测变量最低值。63、测量范围上限值measuringrangehigherlimit装置能够调整到并按规定精确度进行测量的被测变量最高值。64、量程span给定范围上下限值之间的代数差。例如:范围为-20C至100时,量程为120Co65、标度scale构成指示装置一部分的一组有序的标度标记以及所有有关的数字。66、标度范围scalerange由标度始点值和终点值所限定的范围。67、线性标度Iinearscale标度中各分格间距与对应的分格值呈常数比例关系的标度。注:标度分格间距为常数的线性标度称为规则标度。68、非线性标度nonlinearsca

14、le标度中各标度分格间距与对应的分格值呈非常数比例关系的标度。注:某些非线性标度有专门的名称,例如对数标度,平方律标度。69、测量仪表的零位Zeroofameasuringinstrument当测量仪表工作所需要的任何辅助能源都接通和被测量值为零时,仪表的直接示值。70、仪表常数instrumentconstant为求得测量仪表的示值,必须对直接示值相乘的一个系数。注:当直接示值等于被测量值时,测量仪表的常数为1。71、特性曲线CharaCteriStiCCUrVe表明系统或装置的输出变量稳态值与一个输入量之间函数关系的曲线,此时,其它输入变量均保持在规定的恒定值。注:将其它输入变量作为参数处

15、理时,可得到一组特性曲线。72、调整adjustment使装置或仪表的输出与期望的规定特性曲线尽可能一致的操作。73、校准Calibration在规定的条件下确立被测量与装置相应输出值之间关系的一组操作。74、校准曲线CaIibratiOnCUrVe在规定条件下表示被测量值的与装置实际测出的相应值之间关系的曲线。75、灵敏度sensitivity测量仪表响应的变化除以相应的激励变化。76、精确度accuracy测量结果与被测量(约定)真值的一致程度。77、精确度限accuracyrating规范中能保证特定型号装置的不精确度的极限值。78、基本误差intrinsicerror又称固有误差,在参比条件下仪表的示值误差。79、一致性conformity校准曲线接近规定特性曲线(直线、对数曲线、抛物线等)时的吻合程度。80一致性误差conformityerror校准曲线和规定特性曲线之间最大偏差的绝对值。81
