资源描述

《工程竣工图编制管理规定.docx》由会员分享,可在线阅读,更多相关《工程竣工图编制管理规定.docx(5页珍藏版)》请在第壹文秘上搜索。

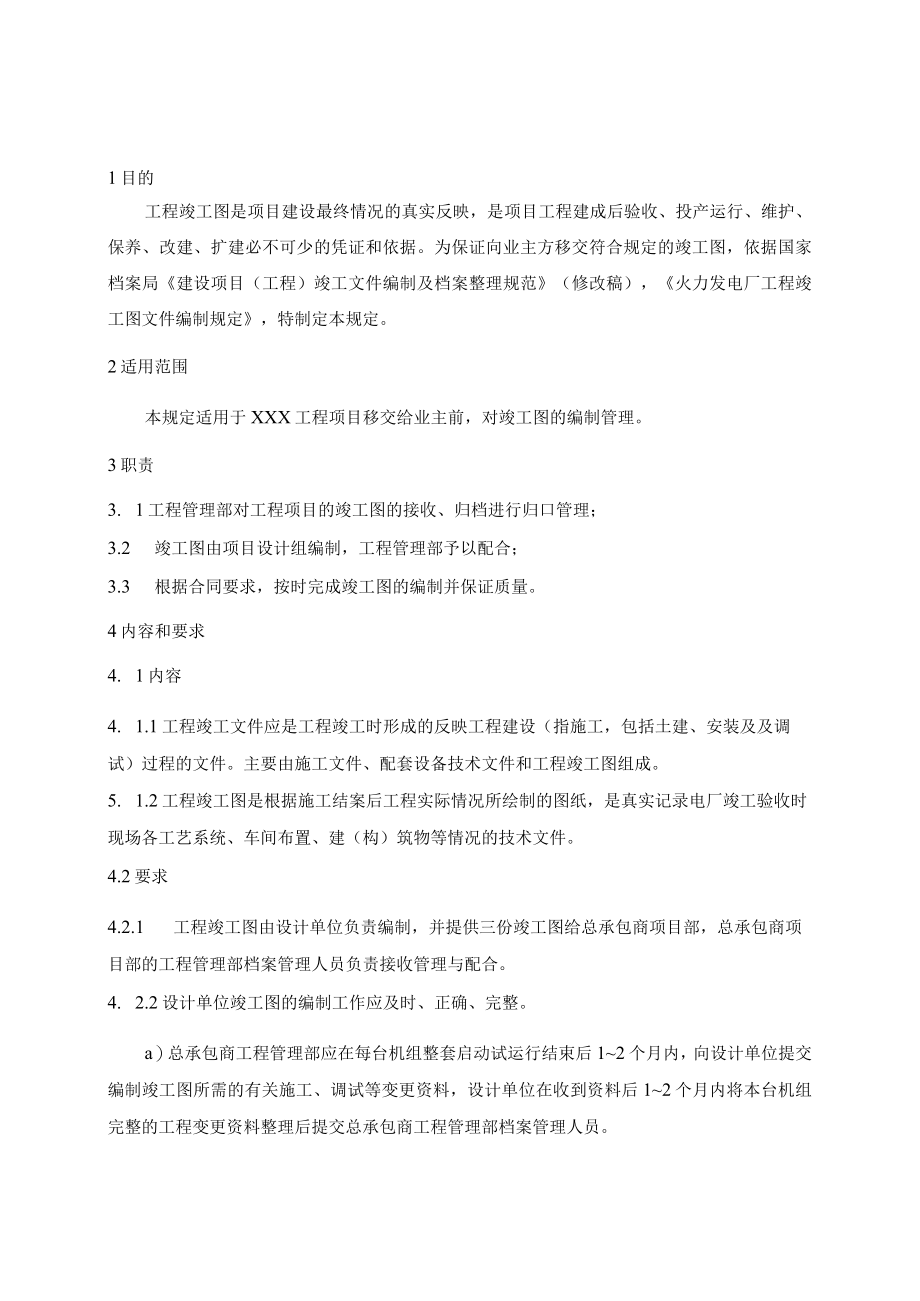

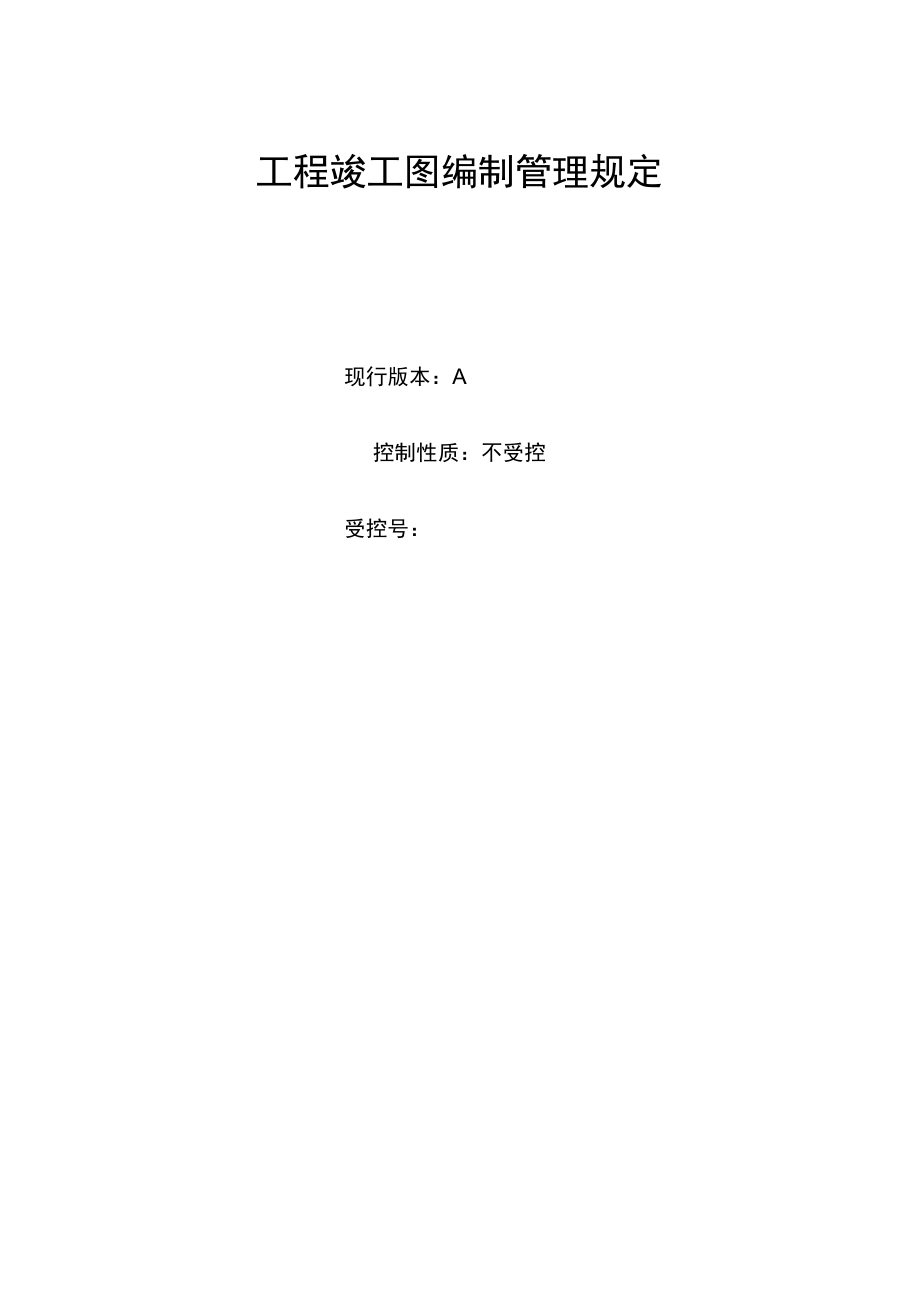

1、工程竣工图编制管理规定现行版本:A控制性质:不受控受控号:1目的13职责14内容和要求11目的工程竣工图是项目建设最终情况的真实反映,是项目工程建成后验收、投产运行、维护、保养、改建、扩建必不可少的凭证和依据。为保证向业主方移交符合规定的竣工图,依据国家档案局建设项目(工程)竣工文件编制及档案整理规范(修改稿),火力发电厂工程竣工图文件编制规定,特制定本规定。2适用范围本规定适用于XXX工程项目移交给业主前,对竣工图的编制管理。3职责3. 1工程管理部对工程项目的竣工图的接收、归档进行归口管理;3.2 竣工图由项目设计组编制,工程管理部予以配合;3.3 根据合同要求,按时完成竣工图的编制并保证

2、质量。4内容和要求4. 1内容4. 1.1工程竣工文件应是工程竣工时形成的反映工程建设(指施工,包括土建、安装及及调试)过程的文件。主要由施工文件、配套设备技术文件和工程竣工图组成。5. 1.2工程竣工图是根据施工结案后工程实际情况所绘制的图纸,是真实记录电厂竣工验收时现场各工艺系统、车间布置、建(构)筑物等情况的技术文件。4.2要求4.2.1 工程竣工图由设计单位负责编制,并提供三份竣工图给总承包商项目部,总承包商项目部的工程管理部档案管理人员负责接收管理与配合。4. 2.2设计单位竣工图的编制工作应及时、正确、完整。a)总承包商工程管理部应在每台机组整套启动试运行结束后12个月内,向设计单

3、位提交编制竣工图所需的有关施工、调试等变更资料,设计单位在收到资料后12个月内将本台机组完整的工程变更资料整理后提交总承包商工程管理部档案管理人员。b)每台机组投产后,凡能编制分部或分项工程竣工图时,应在机组投产后24个月内完成相应的竣工图。C)设计单位在承建工程最后一台机组启动试运结束后,要校核己投产机组先期完成的部分竣工图。并在收到末台机组的有关变更资料后24个月内,提交本期工程全部竣工图。d)竣工图应确切、清楚、完整、统一,并附必要的修改说明,文字说明简练、印刷质量良好。工程竣工验收前,工程管理部应组织、督促和协助各设计单位以及施工、调试等分包商检验竣工图的编制工作。发现有不准确或缺项时

4、应及时采取措施。e)隐蔽工程竣工图,不仅要依据工地代表“设计修改通知单”、“设计变更核定单”、“工程联系单”,还要依据施工承包方的施工记录和监理单位的监理记录整理、编制。f)竣工图编制的具体要求参见建设项目(工程)竣工文件编制及档案整理规范(修改稿)、火力发电厂工程竣工图文件编制规定中的有关规定。4.3竣工图编制合同的签订总承包商项目部的计划财务部根据承建工程的实际进度,适时地与设计单位签订竣工图编制合同;合同应规定竣工图编制的深度及有关事项。4.3 .1竣工图的深度,原则上按照火力发电厂工程竣工图编制规定原电力工业部电建(1996)666号文执行,但应考虑到现场运行、检修、维护的需要。对五级图是否列入竣工图编制范围,由总承包商项目部与设计单位双方根据需要在合同中明确。4.4 .2竣工图编制的各项事项,应事先在合同中明确,通过合同方式实现规范化管理。4.4竣工图的接收4.4.1 设计单位应在规定时间内,按合同要求编制、完成竣工图,并进行内部审核合格后,保证质量地向总承包商项目部工程管理部档案管理人员移交。4.4.2 工程管理部档案管理人员按工程档案管理制度中的有关要求,对所接收的竣工图清点、验证并予以归档。5相关文件a)国家档案局建设项目(工程)竣工文件编制及档案整理规范b)火力发电厂工程竣工图文件编制规定c)工程档案管理制度编写人:审核人:批准人:
