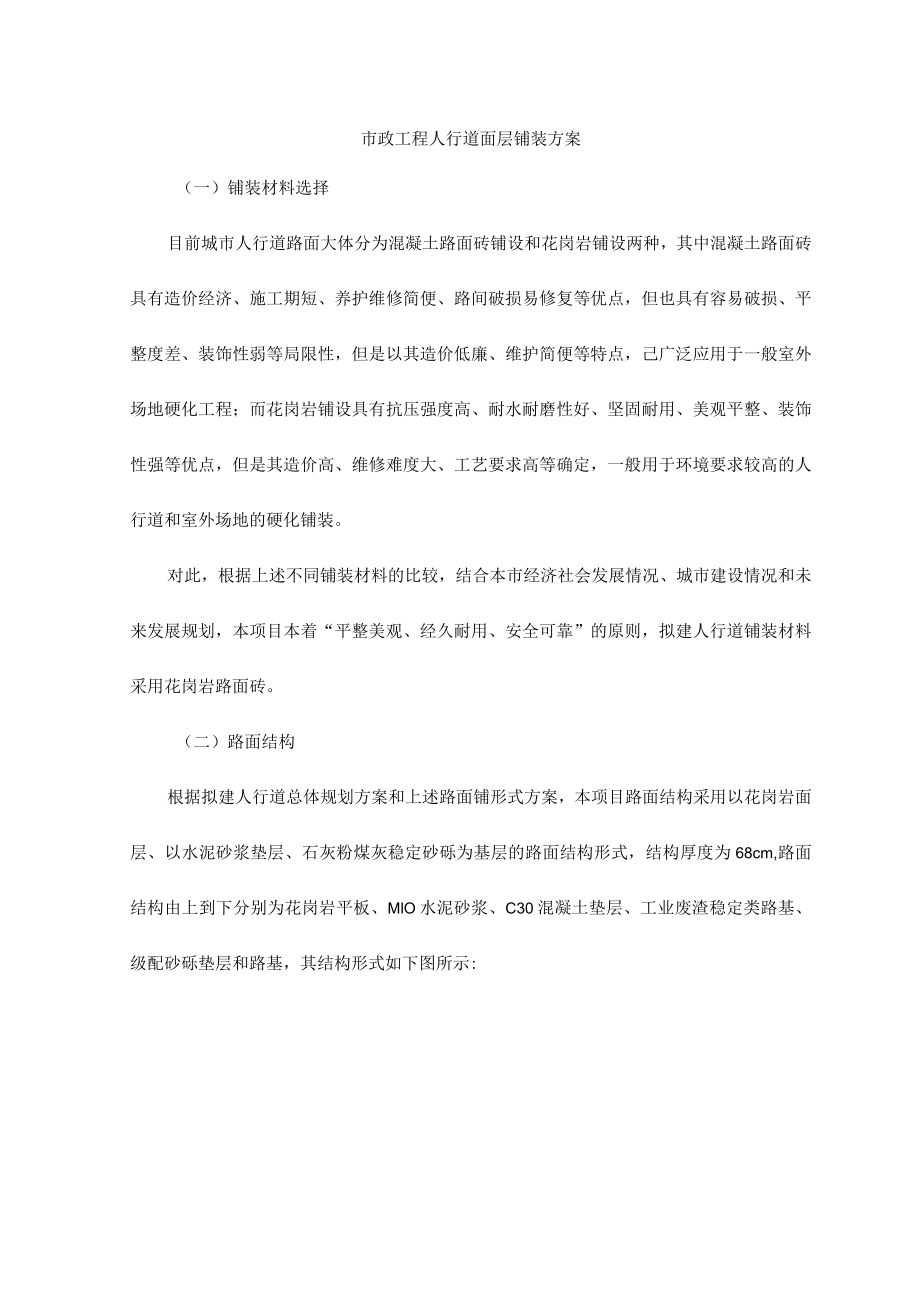

1、市政工程人行道面层铺装方案（一）铺装材料选择目前城市人行道路面大体分为混凝土路面砖铺设和花岗岩铺设两种，其中混凝土路面砖具有造价经济、施工期短、养护维修简便、路间破损易修复等优点，但也具有容易破损、平整度差、装饰性弱等局限性，但是以其造价低廉、维护简便等特点，己广泛应用于一般室外场地硬化工程；而花岗岩铺设具有抗压强度高、耐水耐磨性好、坚固耐用、美观平整、装饰性强等优点，但是其造价高、维修难度大、工艺要求高等确定，一般用于环境要求较高的人行道和室外场地的硬化铺装。对此，根据上述不同铺装材料的比较，结合本市经济社会发展情况、城市建设情况和未来发展规划，本项目本着“平整美观、经久耐用、安全可靠”的原
2、则，拟建人行道铺装材料采用花岗岩路面砖。（二）路面结构根据拟建人行道总体规划方案和上述路面铺形式方案，本项目路面结构采用以花岗岩面层、以水泥砂浆垫层、石灰粉煤灰稳定砂砾为基层的路面结构形式，结构厚度为68cm,路面结构由上到下分别为花岗岩平板、MlO水泥砂浆、C30混凝土垫层、工业废渣稳定类路基、级配砂砾垫层和路基，其结构形式如下图所示:花岗岩10（12）Cm道心尊瓦温呼MlO水泥砂浆3cmC30混凝土15cm一/,：二：ZJ；rrr：工业废渣稳定类18Cm4级配砂砾20cm:,、:jQ.OK*Ci-OEo30MPG上述路面结构设计中，工业废渣稳定类路基根据当地筑路建材供应条件，可选用石灰粉煤
3、灰稳定砂砾、石灰粉煤灰稳定碎石、石灰粉煤灰稳定矿渣等材料，路基压实度达到93%以上。（三）路基材料与铺装材料性能要求根据上述路面结构方案，本项目面层铺装材料采用花岗岩平板，其主要性能要求如下：1、无停车或过车铺装区域：抗压强度不小于CC40,抗折强度不低于Cf4.0,防滑等级为R3,相应防滑性能指标BPN6502、有停车或过车铺装区域：抗压强度不小于CC50,抗折强度不低于Cf5.0,防滑等级为R2,相应防滑性能指标BPN270。本项目路基材料采用石灰粉煤灰稳定砂砾，其主要性能要求为抗压回弹模量E1200MPa.压实度295%,而基础土层性能要求为抗压回弹模量E0230MPa、压实度293%o
4、（四）花岗岩板铺装工艺1、相同区域的花岗岩平板色泽应基本一致，拉丝糟严格按设计要求进行加工。板材在铺设前背面（下面）应洒水湿润，阴干或擦干后使用，水泥砂浆结合层和花岗岩平板应分段同时铺筑，铺筑要先进行试铺，按照测量放线给出人行道面层标高，通过排线先铺筑几条符合标高的花岗岩平板作为标准（相距5m左右），然后进行全面铺设。2、铺筑时板材要求四角同时下落，并用木锤或橡皮锤均匀敲击平实，平整无起翘，施工缝Inmr2.人行道进出口斜坡应连接平顺，斜坡与人行道连接的过度段的坡度不宜大于20%。靠侧石的花岗岩平板应高出侧石顶5mm,以利于人行道横向排水。靠近雨、污水井的部份不得使用切断块，未铺设的部份采用细
5、石混凝土填补好。铺设时用3m真尺校正平整度，用水准仪控制标高及坡度。面层铺设后2d内用细砂进行嵌缝，铺设完毕后养护7d（3天内不能上人）。（五）排水盲沟处理人行道现状沿人行道边线分布排水边沟，根据现场调查，边沟为集镇主要排水措施，局部已填充垃圾等杂物。本次改造设计对道路边沟进行清理，并根据人行道铺装进行相应加铺人行道方块，并每隔2030m增设检查井，检查井设计按照市政排水管道工程及附属设施（06MS201-3）标准图集有关要求。（六）平缘石设置方案1、路缘石是设置在路面与其他构造物之间的标石，在道路分隔带与路面之间、人行道与路面之间一般都需要设置路缘石。本项目拟建人行道与车行道之间由车行道的路
6、缘石分割，缘石上沿高出车行道路面约15cm,缘石选用与人行道路面材料一致的花岗岩边石。2、人行道外侧其他区域（如绿化带、红线外硬化场地等）之间采用平缘石间隔方式，采用IOCm高花岗岩边石，缘石上沿与人行道路面平行，并在各出入口处、与其他路面交汇处的路缘石采用斜式或平式，以便于残疾人、轮椅、手推车等通行。（七）施工注意事项1、施工前，施工单位应会同建设、监理一起核准控制点、道路纵横断面等数据,为确保施工计量及放线准确。2、施工前，应调查和核准施工区域内现有地下、地上管线的位置、埋深、使用情况等，严禁盲目开挖，以免损坏地下管线。3、做好文明施工，确保施工及过往车辆、人员的安全，并做好施工组织设计，报监理和业主批准。
