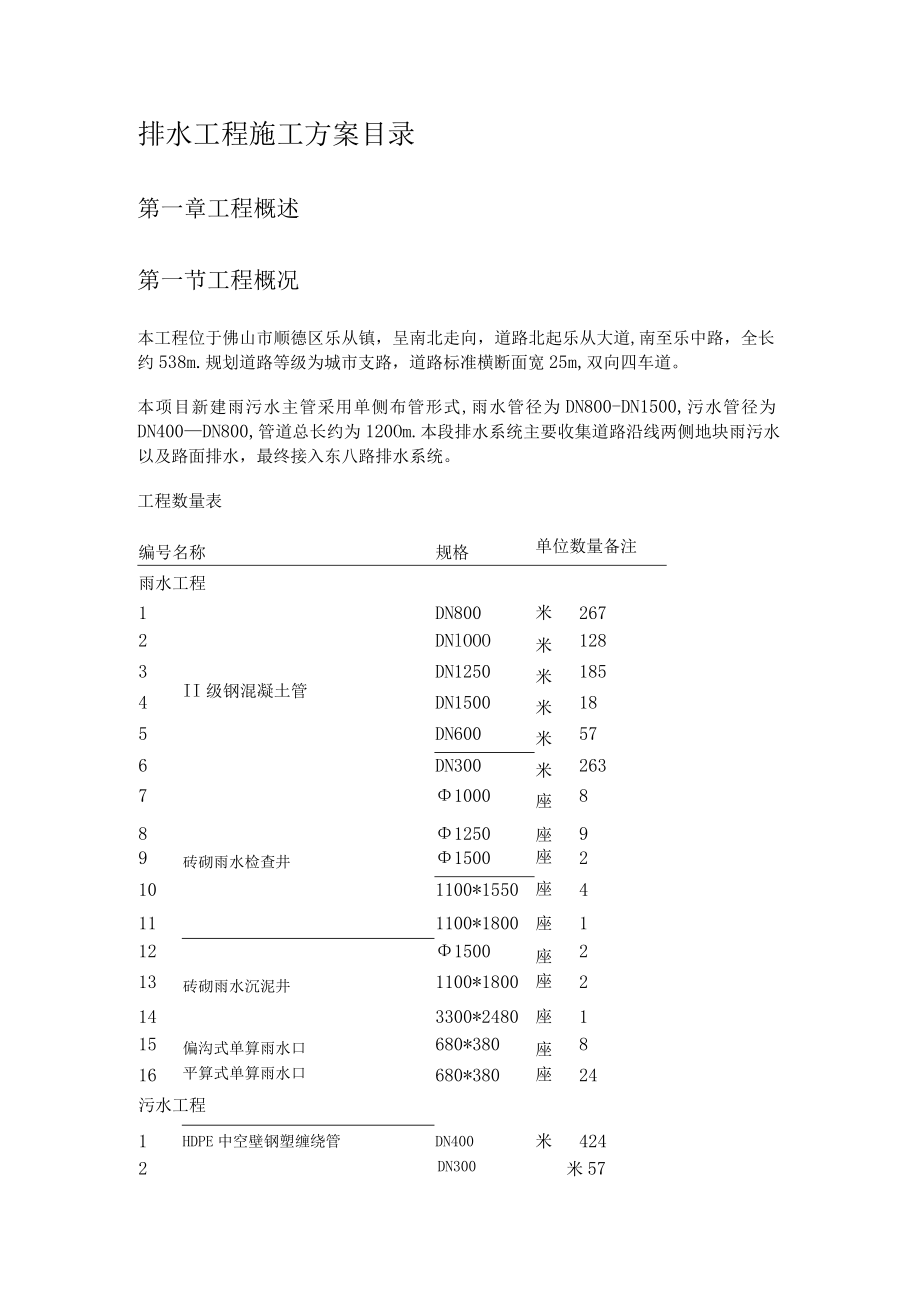

1、排水工程施工方案目录第一章工程概述第一节工程概况本工程位于佛山市顺德区乐从镇，呈南北走向，道路北起乐从大道,南至乐中路，全长约538m.规划道路等级为城市支路，道路标准横断面宽25m,双向四车道。本项目新建雨污水主管采用单侧布管形式,雨水管径为DN800-DN1500,污水管径为DN400DN800,管道总长约为120Om.本段排水系统主要收集道路沿线两侧地块雨污水以及路面排水，最终接入东八路排水系统。工程数量表编号名称规格单位数量备注雨水工程1DN800米2672DNlOOO米1283II级钢混凝土管DN1250米1854DN1500米185DN600米576DN300米26371000座8

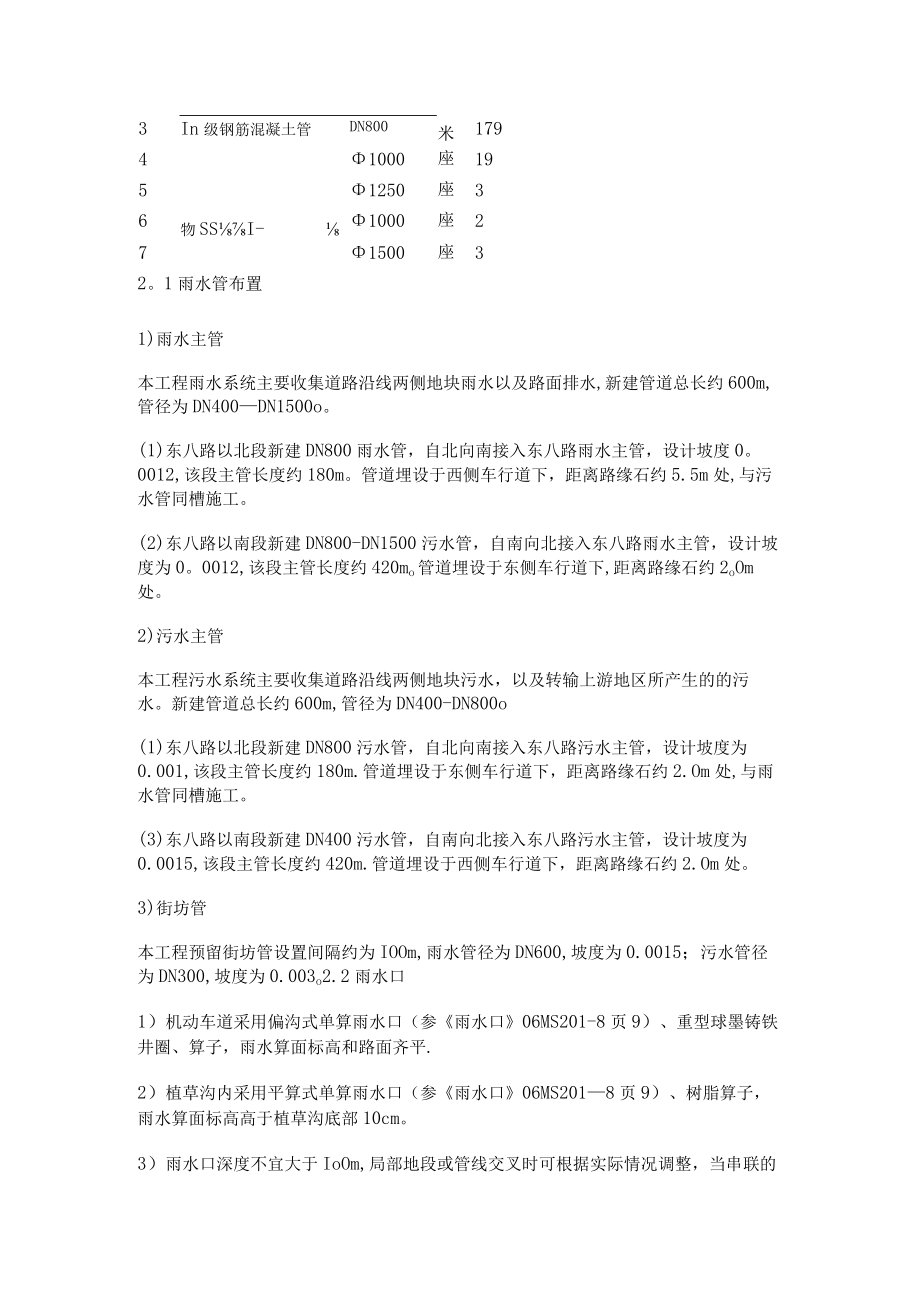

2、81250座99砖砌雨水检查井1500座2101100*1550座4111100*1800座1121500座213砖砌雨水沉泥井1100*1800座2143300*2480座115偏沟式单算雨水口680*380座816平算式单算雨水口680*380座24污水工程1HDPE中空壁钢塑缠绕管DN400米4242DN300米573In级钢筋混凝土管DN800米17941000座1951250座36物SSI-1000座271500座32。1雨水管布置1)雨水主管本工程雨水系统主要收集道路沿线两侧地块雨水以及路面排水,新建管道总长约600m,管径为DN400DN1500o。(1)东八路以北段新建DN80
3、0雨水管，自北向南接入东八路雨水主管，设计坡度0。0012,该段主管长度约180m。管道埋设于西侧车行道下，距离路缘石约5.5m处,与污水管同槽施工。(2)东八路以南段新建DN800-DN1500污水管，自南向北接入东八路雨水主管，设计坡度为0。0012,该段主管长度约420mo管道埋设于东侧车行道下,距离路缘石约2oOm处。2)污水主管本工程污水系统主要收集道路沿线两侧地块污水，以及转输上游地区所产生的的污水。新建管道总长约600m,管径为DN400-DN800o(1)东八路以北段新建DN800污水管，自北向南接入东八路污水主管，设计坡度为0.001,该段主管长度约180m.管道埋设于东侧车
4、行道下，距离路缘石约2.Om处,与雨水管同槽施工。(3)东八路以南段新建DN400污水管，自南向北接入东八路污水主管，设计坡度为0.0015,该段主管长度约420m.管道埋设于西侧车行道下，距离路缘石约2.Om处。3)街坊管本工程预留街坊管设置间隔约为IOOm,雨水管径为DN600,坡度为0.0015；污水管径为DN300,坡度为0.003o2.2雨水口1）机动车道采用偏沟式单算雨水口（参雨水口06MS201-8页9）、重型球墨铸铁井圈、算子，雨水算面标高和路面齐平.2）植草沟内采用平算式单算雨水口（参雨水口06MS2018页9）、树脂算子，雨水算面标高高于植草沟底部10cm。3）雨水口深度不
5、宜大于IoOm,局部地段或管线交叉时可根据实际情况调整，当串联的第一个雨水口或者排水干管埋深较浅时，雨水口深度可适当减少。4）雨水口底部均设置Oo15m沉泥槽，其连接管管径为DN300II级钢筋混凝土管,坡度i=l%,中粗砂基础.2.3检查井1）井盖采用重型带钱链球墨铸铁防盗型，井盖应有明显“雨”、“污”字样，井座采用现浇C50钢钎维（1%）碎。井盖与井座荷载等级要求按照国标（GB/T23858-2009）选用：位于车行道下选用D400类型，其余非机动车道下选用C250类型，检查井地基承载力不得小于IOOKPa.2）机动车道检查井井面标高与现状道路齐平.图中井面标高仅供参考，施工时按地面实际地
6、面标高调整。施工中检查井位置在征得设计单位同意后，可根据实际情况进行适当调整。3）雨水检查井均为砖砌结构，污水井为钢筋混凝土结构，井内应设置防坠落措施，标准检查井做法详见图集排水检查井（06MS201-3）O4）沉泥井底板面比管底标高低0.5米，做法详见图集排水检查井（06MS2013）o5）本设计中参照国标市政排水管道工程及附属设施（06MS201）做法的检查井，所采用钢筋型号HPB235改为HPB300,型号HRB335改为HRB400o第三节工期目标本工程我司计划2018年9月25日开工，2018年12月23日完工,施工总工期：90日历天，满足业主要求。施工中我们将合理安排施工顺序，周密
7、安排周计划和月计划，与业主和监理密切配合，确保工程按期完成。第二章施工方案第一节明挖管道施工Io1施工工艺流程混凝土管施工工艺流程图:错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。Io2施工准备工作主要进行测设和探坑工作。测量工作程序：开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。测量工作程序：测点交接f测点复
8、测f建立施工导线网、布水准控制点一测定道路、中线桩一局部井位。管线探测及保护：(1)认真研究设计图纸及业主提供的地下管线资料,派专人对施工现场地下管线进行勘测调查；(2)管坑支护及管坑土方开挖施工前，使用管线探测仪器,仔细对施工位置进行探测,然后再进行悬吊。(3)若经探测,发现有未明管线在施工场地内通过时,应及时向监理和业主报告情况，并会同业主、设计单位及管线权属部门共同研究处理方法。Io3管坑开挖(1)挖掘机侧向开行的挖土方式。即挖掘机向前进方向挖土,自卸车等运泥工具停在机身侧面,与挖掘机开行路线平行。以减少挖掘机的旋转角度，从而提高挖掘机的工作效率。(2)沟槽开挖用挖掘机进行，人工配合.沟
9、槽开挖土方调至填方区填土或用自卸汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。(3)基坑开挖分层、分段依次进行每段长约1020m.用机械挖土时为防止超挖，挖至设计坑底标高以上2030cm时用人工开挖，检修平整。(4)沟槽每侧的临时堆土,以保证槽壁的土体稳定和不影响施工为准、同时考虑挖土时挖沟机的摆放，移位及翻斗车的行走通道。基坑开挖时,尽量考虑土方平衡，以尽量减少土方外运的数量,土方平衡以详细的基坑断面平衡计算来实现，多余的弃土采取随挖随运走，以减
10、少占用场地影响施工和交通。(5)基坑开挖至接近底部时，留有一定厚度的保护层,一般0。30。5m,以保证不造成基底超挖,在基底底部施工前,分块依次挖除该层保护层.(6)若发生基底超挖的情况，采取回填石屑并灌水夯实的措施。(7)排水管道的地基承载力如开挖后不能满足设计要求，会同设计、业主及监理等相关单位及时进行研究处理，如遇基底土质为淤泥时，知会监理工程师,同时报审处理方案进行清除污泥和换砂处理。(8)开挖宽度：管道沟槽底部的开挖宽度，按下式计算：B=D+2(blb2)式中B-管道沟槽底部的开挖宽度(mm)；D一管道结构的外缘宽度(mm),查全国通用给水排水标准图集S222;bl管道一侧的工作面宽
11、度(mm),可按下表采用;b2-管道一侧的支撑厚度,可取15(200mm;表2。1管道一侧的工作面宽度(mm)管道结构的外缘宽度Dl管道一侧的工作面宽度bl非金属管道Dl500400500Dl10005001000Dl15006001500(Dl3000800注：槽底需设排水沟时，工作面宽度bl应适当增加。管道有现场施工的外防水层时，每侧工作面宽度宜取800mm.管道结构宽度无管座时按管道外坡计，有管座时，按管座外皮计。(9)沟槽检查验收基槽开挖完成后应进行检查验收，检查项目包括开挖断面、开挖标高、轴线位移等.基槽开挖允许偏差和检验方法见下表：表2.2基槽开挖允许偏差序号项目允许偏差(mm)检
12、验频率检验方法范围点数1槽底高程0,-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定6挂中心线用尺量，每侧计3点3沟槽边坡不陡于规定6用坡度尺每侧3点1.4垫层、基础施工(D管坑开挖后，地基承载力特征值必须不小于IOOKPa。(2)测量中心轴线,标高,并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高.(3)砂垫层铺筑时应边铺边检平，并用平板振动器在垫层面上予以振动压实。(7)质量标准a、保证项目：基础面须符合高程及纵坡设计要求，井位基础校符合设计井底高程。b、排水管基础的基本项目及允许偏差项目见下表：表2.3排水管基础检查项目及允许偏差序号项目允许偏差检查频率口点围数检验
13、方法1垫层中线每侧宽度不小于设计要求IOm2挂中心线用尺量每侧计一占八、高程0,-15mmIOm1用水准仪测量厚度不小于设计要求101钢尺量测高程0,-15mmIOni1用水准仪测量2基础平基厚度不小于设计要求IOm1钢尺量测土弧基础腋角高度不小于设计要求IOm1钢尺量测Io5管道安装1、管材检验和堆放管道施工前应对施工管材和管材连接件的产品资料进行检查验收.其产品质量应满足本工程的质量要求。其管材资料验收项目如下：(1)、管材的检验报告和产品质量保证书。(2)、要求厂商提供与产品有关的技术文件，其中包括管壁设计厚度及所用原材料的牌号。(3)检验管材的产品合格标志。(4)、连接管件的检验报告和
14、产品保证文件。(5)、要求厂商提供与产品有关的技术文件，其中包括连接管件的设计长度、厚度、截面尺寸、连接要求等.(6)、检验管材的产品合格标志.(7)、管材应水平堆放平整的地面上，不得不规则堆放，也不得暴晒。管件凡能立放的,应逐层码放整齐;不能立放的管件,应顺向或使其承口插口相对地整齐排列。2、混凝土管安装钢筋混凝土排水管采用橡胶圈承插柔性接口连接。(1)、下管前，要清理管坑内杂物，平基要清洗干净，然后在平基上弹放管道中线，复核平基面标高。(2)、采用挖掘机下管,下管时应将管道排好，然后对线校正，严格控制中线和标高，对中方法采用中心线法和边线法.在承口承插式管下部铺上接口砂浆，再将管插入承口，然后对线校正，垫稳管身。(3)、管道稳定后应再复核一次流水位高程，符合设计标高后方可进行下一工序.(4)、管道的连接连接前先检查橡胶圈是否配备完好，确认橡胶圈安
