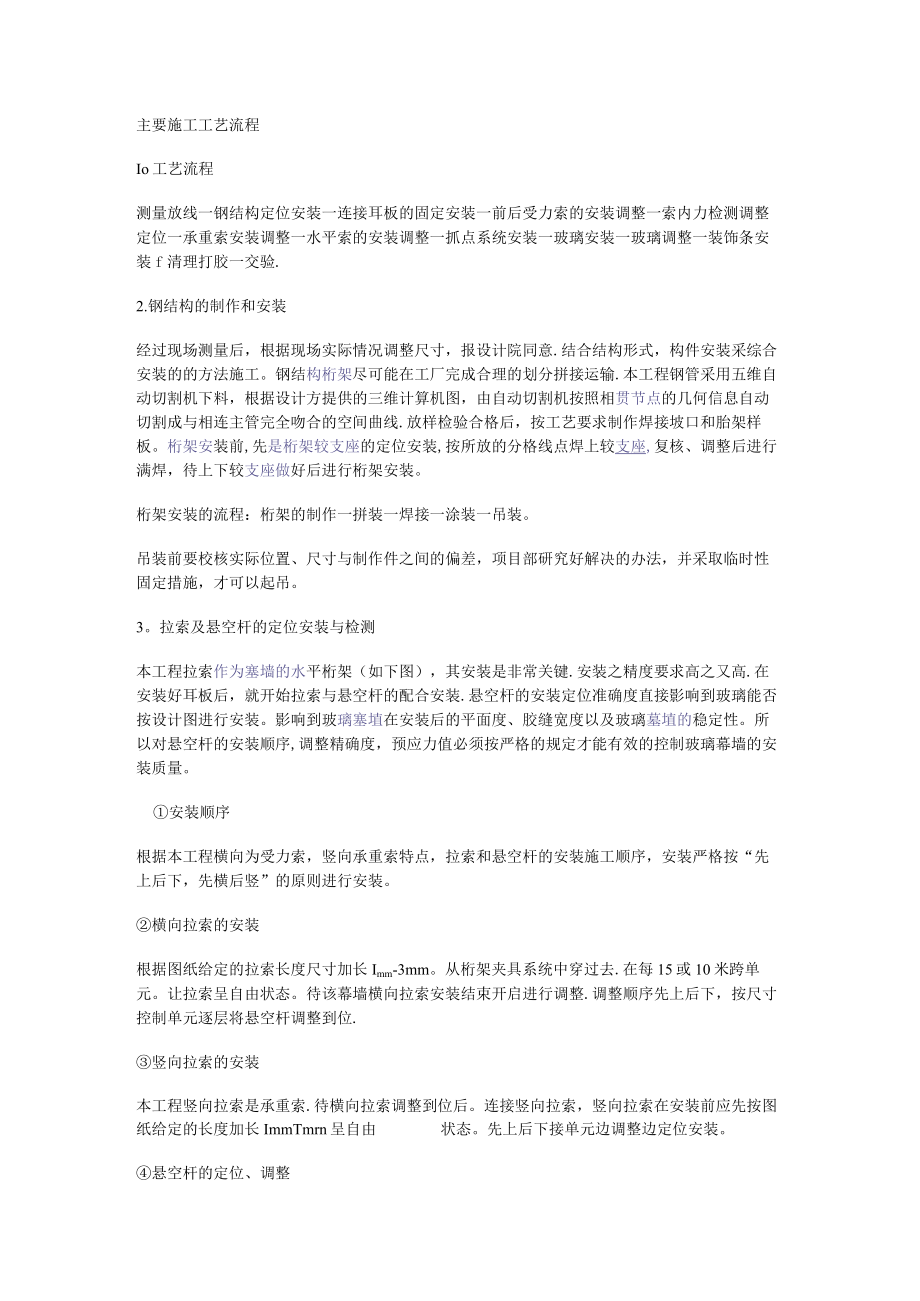

1、主要施工工艺流程Io工艺流程测量放线一钢结构定位安装一连接耳板的固定安装一前后受力索的安装调整一索内力检测调整定位一承重索安装调整一水平索的安装调整一抓点系统安装一玻璃安装一玻璃调整一装饰条安装f清理打胶一交验.2.钢结构的制作和安装经过现场测量后，根据现场实际情况调整尺寸，报设计院同意.结合结构形式，构件安装采综合安装的的方法施工。钢结构桁架尽可能在工厂完成合理的划分拼接运输.本工程钢管采用五维自动切割机下料，根据设计方提供的三维计算机图，由自动切割机按照相贯节点的几何信息自动切割成与相连主管完全吻合的空间曲线.放样检验合格后，按工艺要求制作焊接坡口和胎架样板。桁架安装前,先是桁架较支座的定
2、位安装,按所放的分格线点焊上较支座,复核、调整后进行满焊，待上下较支座做好后进行桁架安装。桁架安装的流程：桁架的制作一拼装一焊接一涂装一吊装。吊装前要校核实际位置、尺寸与制作件之间的偏差，项目部研究好解决的办法，并采取临时性固定措施，才可以起吊。3。拉索及悬空杆的定位安装与检测本工程拉索作为塞墙的水平桁架（如下图），其安装是非常关键.安装之精度要求高之又高.在安装好耳板后，就开始拉索与悬空杆的配合安装.悬空杆的安装定位准确度直接影响到玻璃能否按设计图进行安装。影响到玻璃塞埴在安装后的平面度、胶缝宽度以及玻璃墓埴的稳定性。所以对悬空杆的安装顺序,调整精确度，预应力值必须按严格的规定才能有效的控制
3、玻璃幕墙的安装质量。安装顺序根据本工程横向为受力索，竖向承重索特点，拉索和悬空杆的安装施工顺序，安装严格按“先上后下，先横后竖”的原则进行安装。横向拉索的安装根据图纸给定的拉索长度尺寸加长Imm-3mm。从桁架夹具系统中穿过去.在每15或10米跨单元。让拉索呈自由状态。待该幕墙横向拉索安装结束开启进行调整.调整顺序先上后下，按尺寸控制单元逐层将悬空杆调整到位.竖向拉索的安装本工程竖向拉索是承重索.待横向拉索调整到位后。连接竖向拉索，竖向拉索在安装前应先按图纸给定的长度加长ImmTmrn呈自由状态。先上后下接单元边调整边定位安装。悬空杆的定位、调整在悬空杆的安装过程中必须对杆件的安装定位几何尺寸

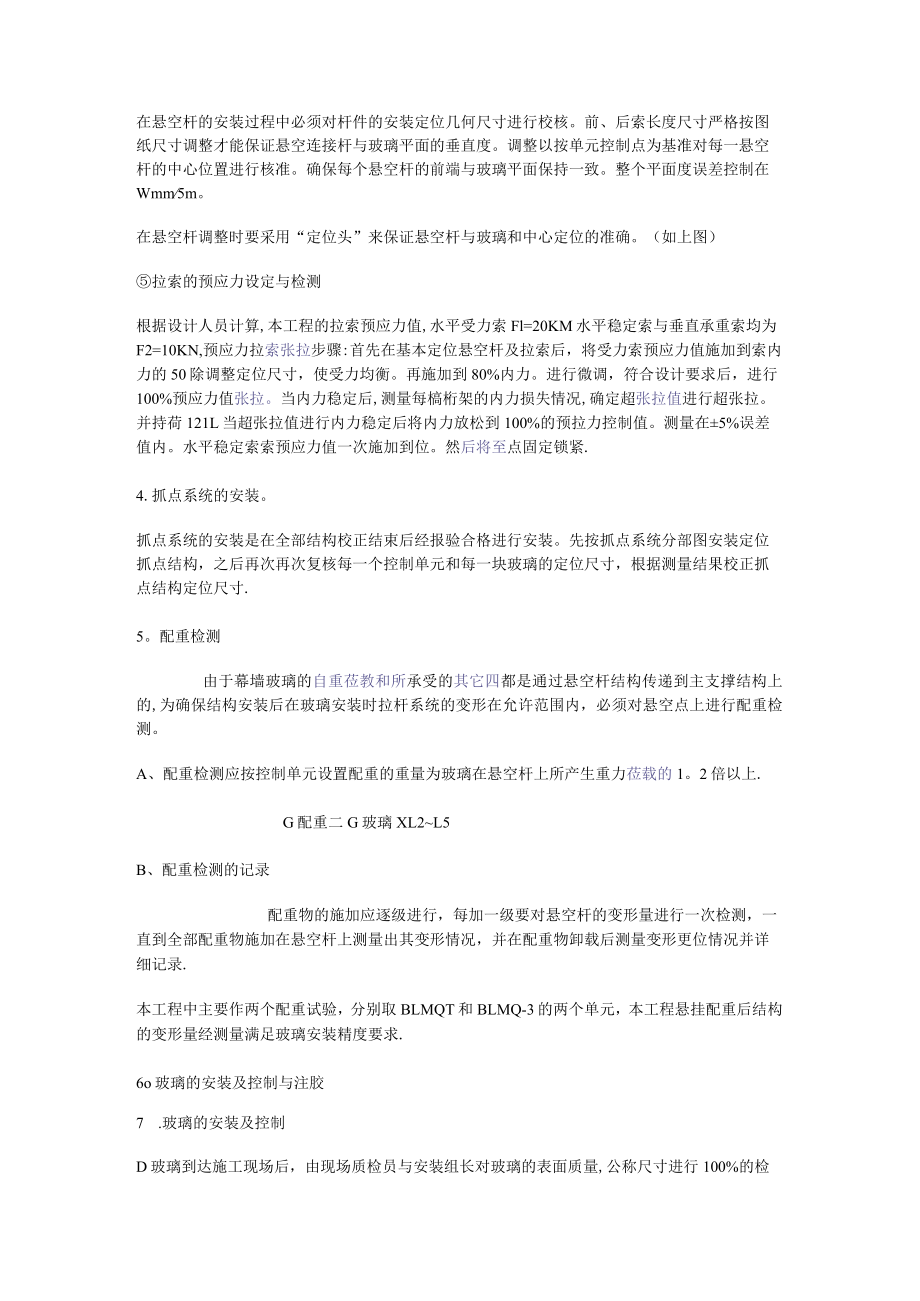

4、进行校核。前、后索长度尺寸严格按图纸尺寸调整才能保证悬空连接杆与玻璃平面的垂直度。调整以按单元控制点为基准对每一悬空杆的中心位置进行核准。确保每个悬空杆的前端与玻璃平面保持一致。整个平面度误差控制在Wmm5m。在悬空杆调整时要采用“定位头”来保证悬空杆与玻璃和中心定位的准确。（如上图）拉索的预应力设定与检测根据设计人员计算,本工程的拉索预应力值,水平受力索Fl=20KM水平稳定索与垂直承重索均为F2=10KN,预应力拉索张拉步骤:首先在基本定位悬空杆及拉索后，将受力索预应力值施加到索内力的50除调整定位尺寸，使受力均衡。再施加到80%内力。进行微调，符合设计要求后，进行100%预应力值张拉。当
5、内力稳定后,测量每槁桁架的内力损失情况,确定超张拉值进行超张拉。并持荷121L当超张拉值进行内力稳定后将内力放松到100%的预拉力控制值。测量在5%误差值内。水平稳定索索预应力值一次施加到位。然后将至点固定锁紧.4.抓点系统的安装。抓点系统的安装是在全部结构校正结束后经报验合格进行安装。先按抓点系统分部图安装定位抓点结构，之后再次再次复核每一个控制单元和每一块玻璃的定位尺寸，根据测量结果校正抓点结构定位尺寸.5。配重检测由于幕墙玻璃的自重莅教和所承受的其它四都是通过悬空杆结构传递到主支撑结构上的,为确保结构安装后在玻璃安装时拉杆系统的变形在允许范围内，必须对悬空点上进行配重检测。A、配重检测应

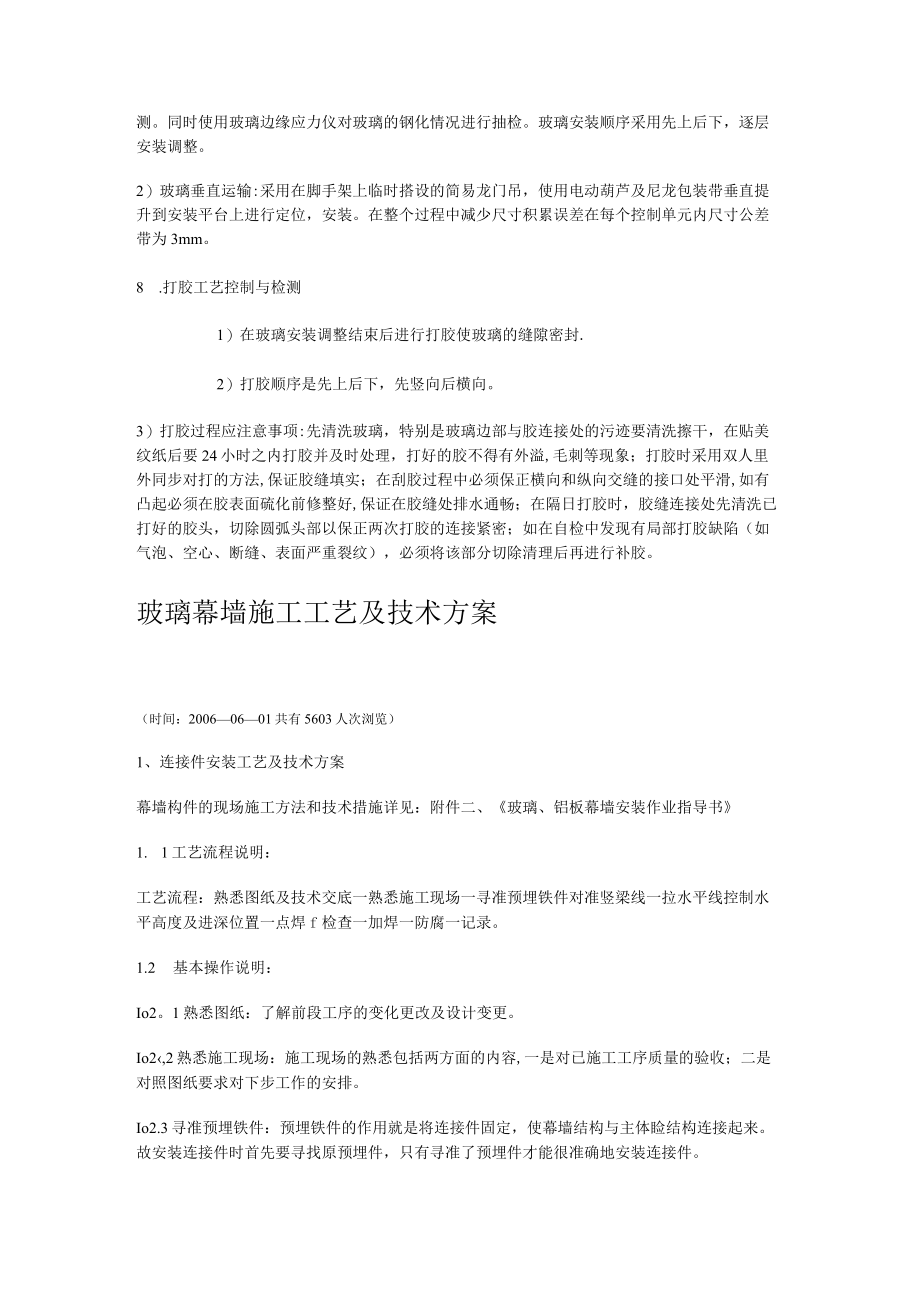

6、按控制单元设置配重的重量为玻璃在悬空杆上所产生重力莅载的1。2倍以上.G配重二G玻璃XL2L5B、配重检测的记录配重物的施加应逐级进行，每加一级要对悬空杆的变形量进行一次检测，一直到全部配重物施加在悬空杆上测量出其变形情况，并在配重物卸载后测量变形更位情况并详细记录.本工程中主要作两个配重试验，分别取BLMQT和BLMQ-3的两个单元，本工程悬挂配重后结构的变形量经测量满足玻璃安装精度要求.6o玻璃的安装及控制与注胶7 .玻璃的安装及控制D玻璃到达施工现场后，由现场质检员与安装组长对玻璃的表面质量,公称尺寸进行100%的检测。同时使用玻璃边缘应力仪对玻璃的钢化情况进行抽检。玻璃安装顺序采用先上
7、后下，逐层安装调整。2）玻璃垂直运输:采用在脚手架上临时搭设的简易龙门吊，使用电动葫芦及尼龙包装带垂直提升到安装平台上进行定位，安装。在整个过程中减少尺寸积累误差在每个控制单元内尺寸公差带为3mm。8 .打胶工艺控制与检测1）在玻璃安装调整结束后进行打胶使玻璃的缝隙密封.2）打胶顺序是先上后下，先竖向后横向。3）打胶过程应注意事项:先清洗玻璃，特别是玻璃边部与胶连接处的污迹要清洗擦干，在贴美纹纸后要24小时之内打胶并及时处理，打好的胶不得有外溢,毛刺等现象；打胶时采用双人里外同步对打的方法,保证胶缝填实；在刮胶过程中必须保正横向和纵向交缝的接口处平滑,如有凸起必须在胶表面硫化前修整好,保证在胶
8、缝处排水通畅；在隔日打胶时，胶缝连接处先清洗已打好的胶头，切除圆弧头部以保正两次打胶的连接紧密；如在自检中发现有局部打胶缺陷（如气泡、空心、断缝、表面严重裂纹），必须将该部分切除清理后再进行补胶。玻璃幕墙施工工艺及技术方案（时间：20060601共有5603人次浏览）1、连接件安装工艺及技术方案幕墙构件的现场施工方法和技术措施详见：附件二、玻璃、铝板幕墙安装作业指导书1. 1工艺流程说明：工艺流程：熟悉图纸及技术交底一熟悉施工现场一寻准预埋铁件对准竖梁线一拉水平线控制水平高度及进深位置一点焊f检查一加焊一防腐一记录。1.2 基本操作说明：Io2。1熟悉图纸：了解前段工序的变化更改及设计变更。I
9、o2,2熟悉施工现场：施工现场的熟悉包括两方面的内容,一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。Io2.3寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体睑结构连接起来。故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。L2.4对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2mmoIo2。5拉水平线控制水平高低及进深尺寸。虽然予埋铁件时已控制水平高度，但由于施工误差的影响,安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。L2.6点焊：在连接
10、件三维空间定位确定准确后要进行连接件的临时固定即点焊。点焊时每个焊接面点23点,要保证连接件不会脱落。点焊时要两人同时进行，一人固定位置；另一人点焊，这样协调施工同时两人都要做好各种防护；点焊人员必须是有焊工技术操作证者，以保证点焊的质量。Io2。7验收检查。对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在误差范围内。三维空间误差工地施工控制范围为垂直误差小于2mm,水平误差小于2mm,进深误差小于3mm。1.3 。8加焊正式固定：对验收合格的连接件进行固定，即正式烧焊。烧焊操作时要按照焊接的规格及操作规定进行，一般情况下连接件的两边都必须满焊。L2.9验收：
11、对烧焊好的连接件，现场管理人员要对其进行逐个检查验收,对不合格处进行返工改进，直至达到要求为止。Io2。10防腐:预埋铁件在模板拆除,凿除碎面层后进行过一次防腐处理,连接件在车间加工时亦进行过防腐处理,具体处理方法如下：(1)清理焊渣；(2)刷防锈漆；(3)刷保护面漆,有防火要求时要刷防火漆；2、竖梁定位放线工艺及技术方案幕墙构件的现场施工方法和技术措施详见：附件二、玻璃、铝板幕墙安装作业指导书2. 1工艺流程说明：熟悉了解图纸要求,检查图纸是否有不清楚的地方，是否有弄不懂的问题一准备所有的工器具，做好准备工作一在施工现场找准所开线的位置一在关键层打水平线一寻找辅助层打水平线一找出竖梁放线定位
12、点一将定位点加固一拉水平线一检查水平线的误差一调整误差一进行水平分割一复查水平分割的准确*一吊垂直线一检查垂直度一固定垂直线一检查所有放线的准确线一重点清查转角，变面位置的放线情况。2.2基本操作说明:202。1熟悉图纸的过程是对整个工程的了解，在施工前对施工面的图纸。作出了全面了解,弄清整个位置的主导尺寸、转角、收口的处理方式，以及整个建筑设计的风格，并对整个施工组织设计有明确的认识,对施工进度的控制做到心中有数，同时根据实际情况编制切实可行的施工方法、方案。2. 2.2在正式施工前，要进行施工准备，准备的内容有：2.2。 2。1人员准备。人员准备括：人员结构、技术水平、新旧人员的搭配等情况
13、。2.3。 2.2工器具准备.在放线前对工器具的准备要检查是否缺什么、是否使用正常，仪器是否准确，误差是否在规定范围内。2o2.2.3材料准备。2。2.3在施工现场找准所开线的部位，并对其周围的环境进行了解,对照图纸将转角位、轴线位、变高高截面的位置一一对照，以保证放线时准确无误.2.2。4选择好关键层,将关键层清理干净,防止杂物对开线的影响，在关键层找出关键点并固定好加固好此点,并对此点用水准仪抄平，以便按需要找水平线。2.2.5根据幕墙施工需要，单纯在关键层打水平还不足以确定竖梁的定位，为了保证竖梁安装的误差在规定范围，在放线时还需要寻找一个辅助层打水平，以保证两点形成一根定位线，辅助层可
14、以是一个或几个,视实际情况而定,一般情况下随楼层的层高面定，层数越多辅助层就越多，反之亦然。2。02.6确定了关键层、辅助层，在关键层上寻找竖梁放线的定位点。定位点一般在变面接口处、转角处,在平面幕墙较长时可以是在平面中间，但此时必须调准位置，保证线、面空间的统一.关键点不低于两个,随着各立面变化的复杂程度和整个施工方案和设计形式而决定关键点的多少。2.2。7找出所有的定位点，对定位点调整固定。对定位点的调整固定要求：2.2.7.1定位点误差必须足够小.2。2。7.2所有固定点材料应无明显塑*变化。2027.3固定必须牢固、稳定。2.2.8复核水平度。从定位点拉水平线，水平线用20#铁线拉直用
15、花蓝螺栓紧仔细拉紧,铁线一定要拉紧，有时可采用多个花蓝紧仔拉紧的办法。在拉水平线之前要求对水平度进行复核，误差一定要小于1mm。2.2。9在水平线拉好后，为防止出现误差，要求对拉好的水平线进行水平度复核，复核时一定要将铁线调至水平状态，必要时可在中间加辅助支点，以避免铁线下挠。2。2.10进行水平分割：水平线拉好调整后，进行水平分割，进行水平分割前必须做好以下准备工作：(1)查看图纸分格；明了分格线与定位轴线的关系；(3)找出定位轴线的准确位置；(4)准备了工具，同时对圈尺等测量仪器村进行调校；(5)确定分割起点的定位轴线.整个准备工作做好后着手水平分割,一般三人同时进行，一人主尺；一人复尺;一人定位。每次分割后都要进行复检。2。2。11对水平分割的准确*的检查，在每次水平分割线分割完毕后都要求对此进行复查，方法有二种：(1)按原来的分割方法进行复尺，并按总长、分长复核闭合差。(2)按相反方向复尺，并按总长、分长复核闭合差.以上复查如出现分割误差大于2mm,则需要重新进行分割。2o2。12水平分割确定后,我们就需要根据水平分割吊垂直线，吊垂直线时应注意：(1)固定好吊线支座；(2)每根线都在分割点上；(3)分割点必须准确无误；(4)吊线时必须先察看是否有排栅或其它东西档住；(5)所吊垂线代表一根竖梁的安装位置,这就要求我们对水平分割与所吊垂线必须完全吻合；(6)在风力4级
