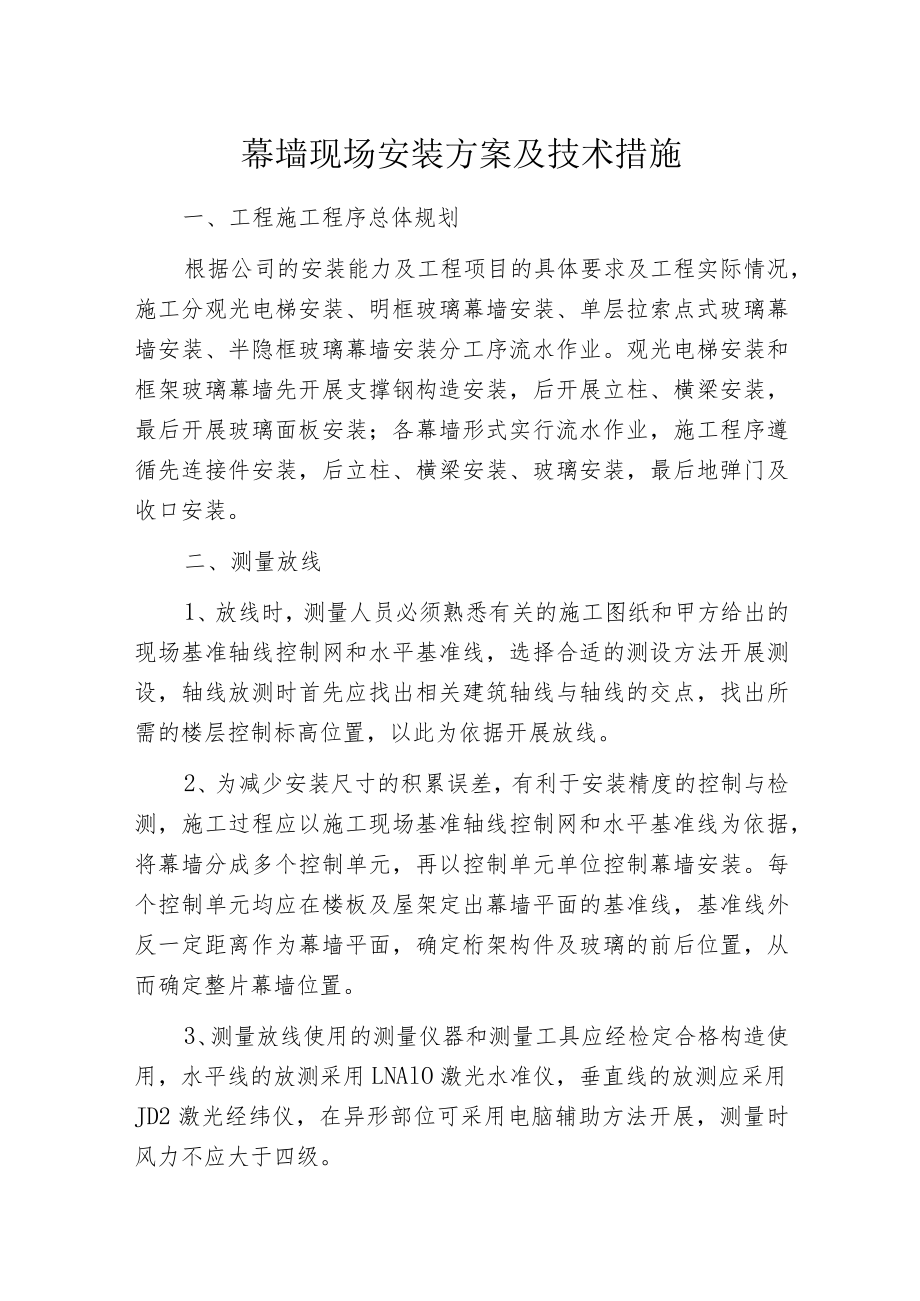

1、幕墙现场安装方案及技术措施一、工程施工程序总体规划根据公司的安装能力及工程项目的具体要求及工程实际情况，施工分观光电梯安装、明框玻璃幕墙安装、单层拉索点式玻璃幕墙安装、半隐框玻璃幕墙安装分工序流水作业。观光电梯安装和框架玻璃幕墙先开展支撑钢构造安装，后开展立柱、横梁安装，最后开展玻璃面板安装；各幕墙形式实行流水作业，施工程序遵循先连接件安装，后立柱、横梁安装、玻璃安装，最后地弹门及收口安装。二、测量放线1、放线时，测量人员必须熟悉有关的施工图纸和甲方给出的现场基准轴线控制网和水平基准线，选择合适的测设方法开展测设，轴线放测时首先应找出相关建筑轴线与轴线的交点，找出所需的楼层控制标高位置，以此为
2、依据开展放线。2、为减少安装尺寸的积累误差，有利于安装精度的控制与检测，施工过程应以施工现场基准轴线控制网和水平基准线为依据，将幕墙分成多个控制单元，再以控制单元单位控制幕墙安装。每个控制单元均应在楼板及屋架定出幕墙平面的基准线，基准线外反一定距离作为幕墙平面，确定桁架构件及玻璃的前后位置，从而确定整片幕墙位置。3、测量放线使用的测量仪器和测量工具应经检定合格构造使用，水平线的放测采用LNAlO激光水准仪，垂直线的放测应采用JD2激光经纬仪，在异形部位可采用电脑辅助方法开展，测量时风力不应大于四级。一、支撑钢构造安装方案(观光电梯和框架玻璃幕墙支撑钢构造)1、支撑钢构造的安装：主要采用卷扬机或

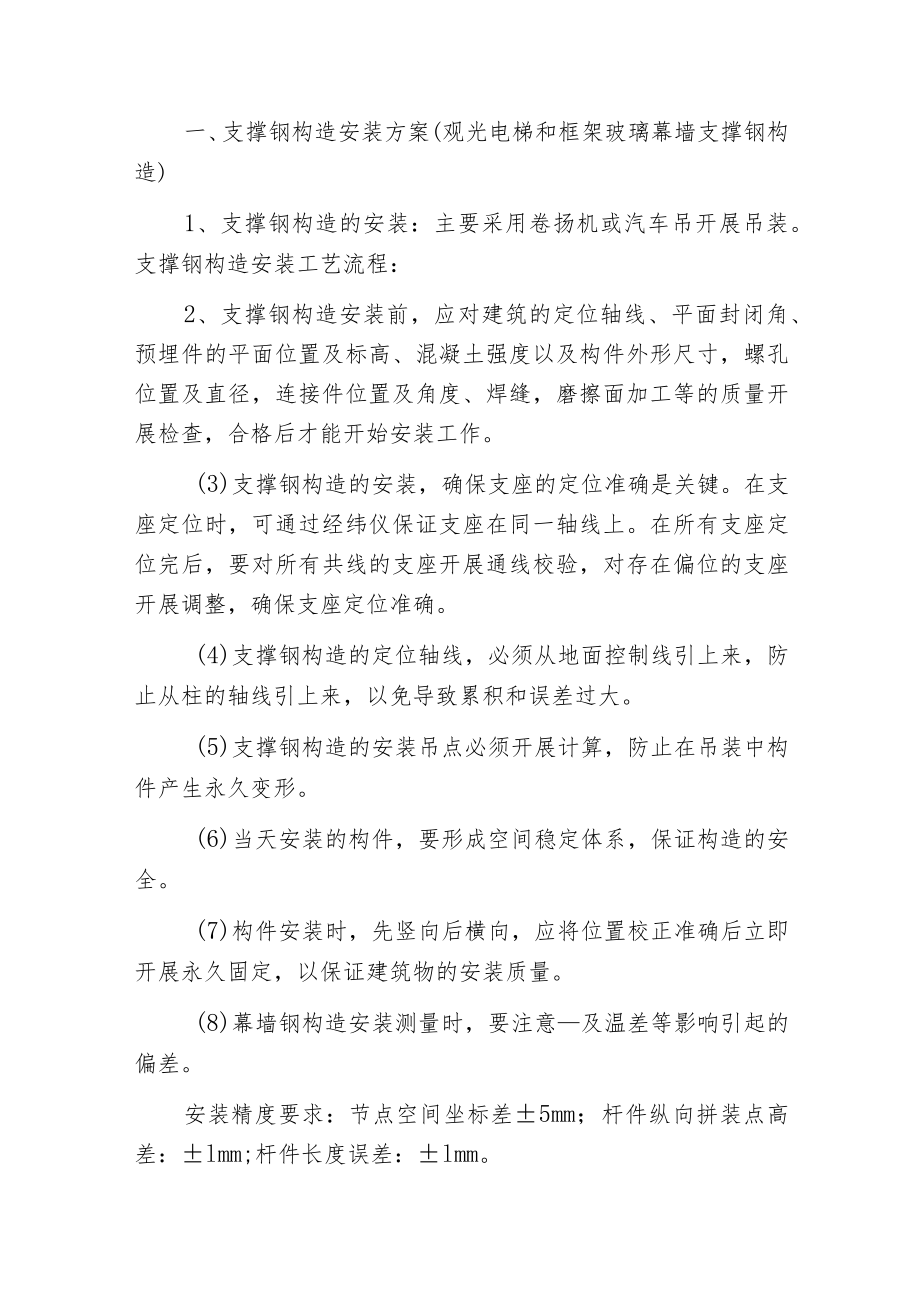

3、汽车吊开展吊装。支撑钢构造安装工艺流程：2、支撑钢构造安装前，应对建筑的定位轴线、平面封闭角、预埋件的平面位置及标高、混凝土强度以及构件外形尺寸，螺孔位置及直径，连接件位置及角度、焊缝，磨擦面加工等的质量开展检查，合格后才能开始安装工作。(3)支撑钢构造的安装，确保支座的定位准确是关键。在支座定位时，可通过经纬仪保证支座在同一轴线上。在所有支座定位完后，要对所有共线的支座开展通线校验，对存在偏位的支座开展调整，确保支座定位准确。(4)支撑钢构造的定位轴线，必须从地面控制线引上来，防止从柱的轴线引上来，以免导致累积和误差过大。(5)支撑钢构造的安装吊点必须开展计算，防止在吊装中构件产生永久变形。

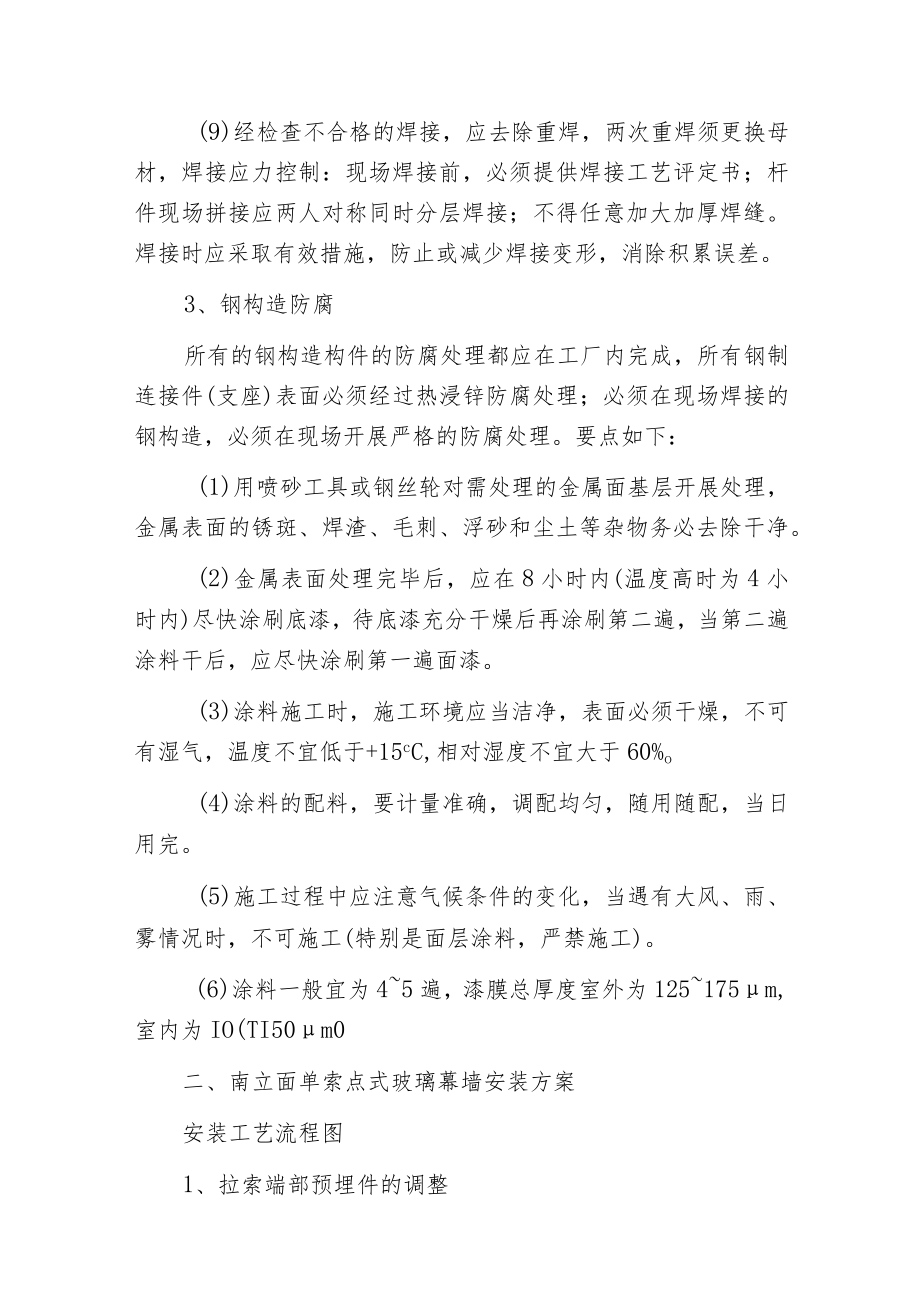

4、(6)当天安装的构件，要形成空间稳定体系，保证构造的安全。(7)构件安装时，先竖向后横向，应将位置校正准确后立即开展永久固定，以保证建筑物的安装质量。(8)幕墙钢构造安装测量时，要注意及温差等影响引起的偏差。安装精度要求：节点空间坐标差5mm；杆件纵向拼装点高差：lmm;杆件长度误差：lmm。(9)经检查不合格的焊接，应去除重焊，两次重焊须更换母材，焊接应力控制：现场焊接前，必须提供焊接工艺评定书；杆件现场拼接应两人对称同时分层焊接；不得任意加大加厚焊缝。焊接时应采取有效措施，防止或减少焊接变形，消除积累误差。3、钢构造防腐所有的钢构造构件的防腐处理都应在工厂内完成，所有钢制连接件(支座)表面
5、必须经过热浸锌防腐处理；必须在现场焊接的钢构造，必须在现场开展严格的防腐处理。要点如下：(1)用喷砂工具或钢丝轮对需处理的金属面基层开展处理，金属表面的锈斑、焊渣、毛刺、浮砂和尘土等杂物务必去除干净。(2)金属表面处理完毕后，应在8小时内(温度高时为4小时内)尽快涂刷底漆，待底漆充分干燥后再涂刷第二遍，当第二遍涂料干后，应尽快涂刷第一遍面漆。(3)涂料施工时，施工环境应当洁净，表面必须干燥，不可有湿气，温度不宜低于+15cC,相对湿度不宜大于60%o(4)涂料的配料，要计量准确，调配均匀，随用随配，当日用完。(5)施工过程中应注意气候条件的变化，当遇有大风、雨、雾情况时，不可施工(特别是面层涂
6、料，严禁施工)。(6)涂料一般宜为45遍，漆膜总厚度室外为125175m,室内为IO(TI50m0二、南立面单索点式玻璃幕墙安装方案安装工艺流程图1、拉索端部预埋件的调整(1)在钢构造安装时，确定立面幕墙的垂直面(即玻璃外皮垂直面)，将玻璃外皮投影在地面上，弹出基准墨线。(2)用经纬仪将该线投测到竖向构造面上，弹线确定埋件的中心线。(3)根据玻璃水平分格线，每层玻璃水平胶缝中线标高即为每层拉索的水平中心位置线(水平线)。(4)水平线与垂直线交点即为预埋件的中心点。(5)根据玻璃水平分格即可确定每件预埋件的设计位置。(6)实测每件预埋件现有表面到设计的位置，即可确定每件预埋件的调整量，做好记录。
7、2、两侧支座的安装(1)将支座划好中心十字交叉线备用。(2)将调整好的预埋件按放线方法重新放线，确定支座位置。(3)将支座中心线对应放测中心线，并点焊在预埋件上。(4)点焊后校正，无误后按图纸要求焊接完毕后报验，并涂防腐涂料。3、楼面支座的安装楼面预埋件的调整、支座的焊接与侧面的处理方法一样。4、水平拉索安装、张拉(1)将水平拉索两端用销轴固定到位。(2)用经纬仪检查水平偏差，允许偏差为3正旋拧紧螺丝，将拉索收紧，以螺丝水平进出位移值控制。(3)用测力扳手轮流按30%、60%、85%、Ioo%4级施加拉力；每级按对称原则逐根拉紧，每级每次拉力偏差不超过5%。水平索拉紧顺序为：1,3,2(拉索按
8、自上而下顺序编号)。5、竖直拉索安装、张拉(1)将拉索两端调整丝调到最近距离，以能锁上为宜。(2)在上端固定1个定滑轮，吊装上端拉索。(3)先固定上端拉索头，再固定下端拉索头。(4)同时收紧两紧固丝，至最初加力状态，依次分单元张拉。6、预应力的施加(1)水平拉索预应力施加4人分别在水平拉索两端用扳手同时收紧螺丝加力，加力根据技术部门提供的索头位移来控制。(2)竖直拉索预应力施加，直接在拉索头上用扳手调整，方法同水平索。(3)张拉索的预应力施加，可采用控制旋紧索具接头螺纹尺寸及预紧力矩大小，到达预应力的要求。7、钢拉索调整(1)钢拉索安装后必须开展分格尺寸和张拉力的调整,首先是分格尺寸的调整，偏
9、差控制在l内。(2)采用边调整边施加张拉力方法控制整个拉索的调整，张拉力施加必须满足设计要求，采用Piadrtmzod拉索测力仪来控制予拉力的施加，误差为3%。(3)调整过程严格控制分格尺寸安装精度，特别是由于张拉力施加过程在幕墙平面内所产生变形位移的控制，采用激光经纬仪开展检验和控制。(4)每一步预应力施加后认真调整拉索位置后，观察主构造变化情况，并作好记录。安装玻璃前必须检查拉索预应力，并调整。如有因张拉导致构造变形过大等不良情况,应及时通知设计人员给预处理。(5)拉索支撑系统安装允许偏差应满足下表要求：项目允许偏差(mm)拉索水L10ml.5L10m2.0拉索平面度1.0相邻两支撑杆水平
10、高低差LO承重索直线度L5承重索垂直度HW30m5H30m78、十字压块、钢爪安装方法(1)竖向及水平拉索预应力施加完毕，在十字正交点安装压块，用螺丝压紧即可。(2)压块用布设于各处的控制网点，用经纬仪放线在钢构造上便于检查及安装定位。(3)在压块安装完成后即可开展钢爪的安装。钢爪的安装是整幅点式玻璃幕墙整体效果的关键。钢爪安装后应能开展三维调整，并能减少或消除构造的平面变形和温差影响。钢爪安装完成后开展调整，安装允许偏差应符合下表要求：项目允许偏差(mm)不锈钢抓点轴线位移L0不锈钢抓点标高1.5相邻两抓点高低差1.0相邻两抓点间距1.5不锈钢抓点的平面度LO相邻三抓点水1.09、玻璃安装技
11、术(1)准备工作幕墙玻璃安装由我公司技术熟练、经验丰富的安装人员开展。玻璃安装前应做好各项准备工作，包括技术、安全交底、人员准备、材料机具准备、施工现场等准备工作。、技术、安全交底在安装作业前，对参与作业的全体人员开展技术和安全交底，使每个作业人员都明确安装作业内容，采用方法、技术措施及注意的安全问题等。、人员准备按具体情况对参与施工作业的人员开展分组，每组的人数依据安装工艺要求合理确定，并指定一名组长负责本组的作业指挥工作。、材料机具准备各工作面所需的各种材料在安装前到位，数量满足安装要求。玻璃板块清洁干净并按安装顺序开展堆放。各种施工机具和工具准备齐全，工作性能良好。玻璃吸盘开展吸附重量和
12、吸附持续时间试验。、施工现场准备核对钢拉索支撑的垂直度、标高、和水，安装孔位及夹具安装位置。(2)幕墙玻璃安装玻璃吊装拟采用手动葫芦开展提升，人工配合就位的方法开展安装。夹具加设橡胶垫圈和玻璃接触，对于最底下一层玻璃，在安装前在驳接玻璃底部放置氯丁橡胶垫块后，才将玻璃插入。玻璃初步安装后开展调整，玻璃调整的标准为”横平、竖直、面平，横平即横向胶缝应水平，竖直即竖向胶缝应垂直，面平即各玻璃处于同一平面上。另外还检查胶缝大小是否一致，如不一致应开展调整。玻璃板块安装允许偏差应符合下表要求：项目允许偏差(mm)相邻两块玻璃接缝高低差LO左右两块玻璃接缝水平高低差LO胶缝宽度(与设计值比照)1.5胶缝
13、垂直度HW203.0H20m5.0胶缝水L20m2.5L20m4.0玻璃外表面平整度H(L)20m4.0H(L)20m6.0(3)嵌缝注胶玻璃安装完成后，开展嵌缝注胶，嵌缝注胶所用的构造硅酮胶应经过相容性试验合格后方可应用。嵌缝注胶时先将填缝部位用规定的溶剂，按工艺要求开展净化处理，净化后嵌入硅酮胶条，在外侧胶缝两侧的玻璃上贴保护胶带纸，然后用设计规定牌号的硅酮胶开展注胶，注胶后将胶缝压紧,抹平，撕去两侧胶带纸，将玻璃表面的污渍擦干净。注胶后要做到胶缝与基材粘结牢固无孔隙，胶缝平整光滑，玻璃表面清洁无污染。三、框架中空玻璃幕墙安装1、框架中空玻璃幕墙安装方案搭设外脚手架用手动葫芦吊装玻璃。2、
14、连接件、支座安装为了保证幕墙安装后处在规定的平面上，首先应做好连接件的定位工作，同时准确地焊接安装连接件很重要。一般要求连接件位置准确度为标高偏差不大于3mm,左右位置偏差不大于3mm,平面外偏差不应大于2mm,为了保证安装准确度，在焊接固定连接件之前，需在幕墙的上下两端之间用经纬仪或重型线锤定位，确定出控制用垂直平面的上下两条边线。用以控制、检测安装尺寸，在确定的上下边线位置设置固定悬挑点，拉设铅丝位置线，用以控制一列连接件的位置。在连接件的安装中应随时依据控制铅丝测量铁件位置,使所有连接的安装孔或安装平面做到垂直、平整，误差在允许的范围以内。连接件焊接时，应先点焊，找正后再焊接固定。3、立
