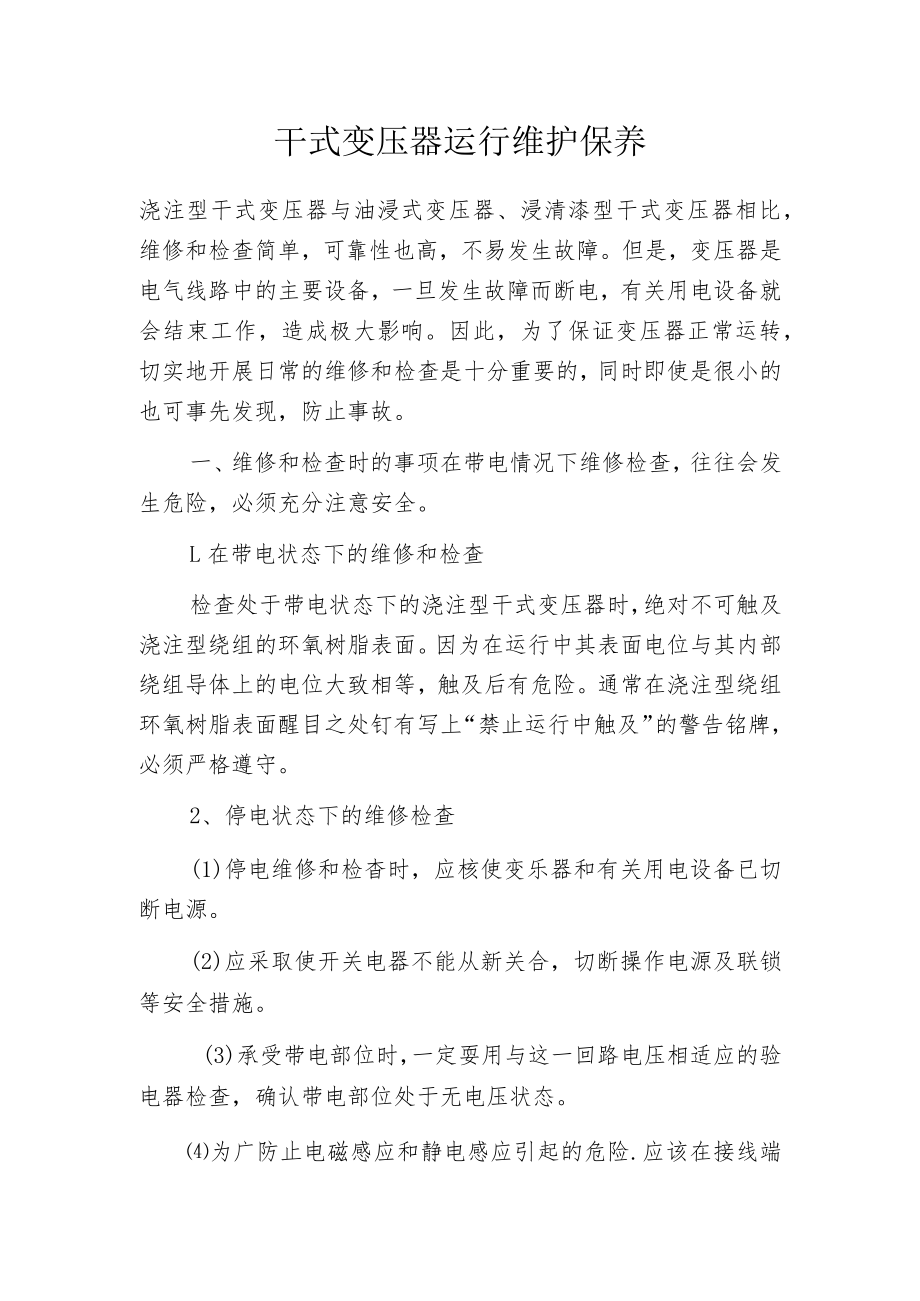

1、干式变压器运行维护保养浇注型干式变压器与油浸式变压器、浸清漆型干式变压器相比,维修和检查简单,可靠性也高,不易发生故障。但是,变压器是电气线路中的主要设备,一旦发生故障而断电,有关用电设备就会结束工作,造成极大影响。因此,为了保证变压器正常运转,切实地开展日常的维修和检查是十分重要的,同时即使是很小的也可事先发现,防止事故。一、维修和检查时的事项在带电情况下维修检查,往往会发生危险,必须充分注意安全。L在带电状态下的维修和检查检查处于带电状态下的浇注型干式变压器时,绝对不可触及浇注型绕组的环氧树脂表面。因为在运行中其表面电位与其内部绕组导体上的电位大致相等,触及后有危险。通常在浇注型绕组环氧树

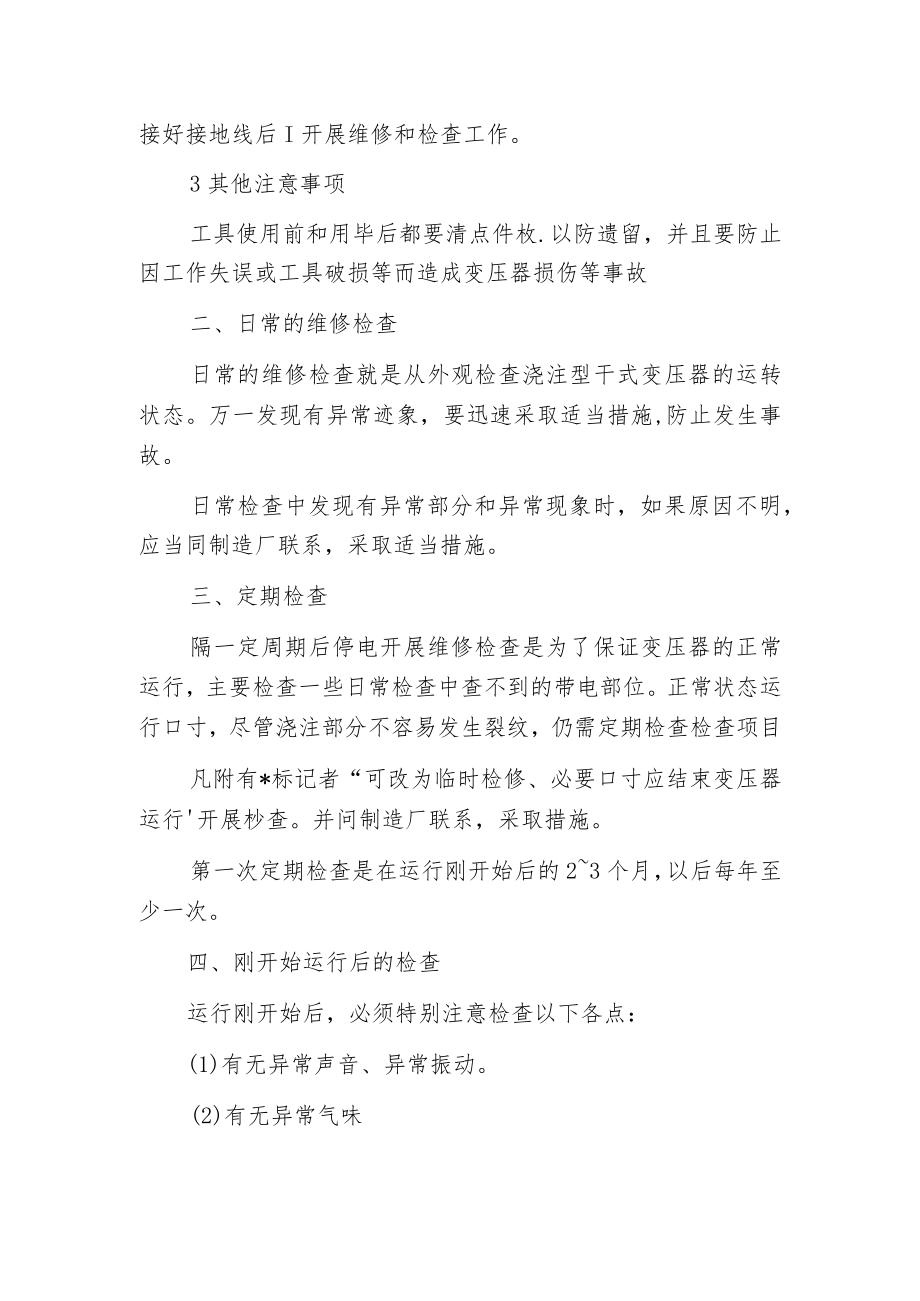

2、脂表面醒目之处钉有写上“禁止运行中触及”的警告铭牌,必须严格遵守。2、停电状态下的维修检查(1)停电维修和检杳时,应核使变乐器和有关用电设备已切断电源。(2)应采取使开关电器不能从新关合,切断操作电源及联锁等安全措施。(3)承受带电部位时,一定耍用与这一回路电压相适应的验电器检查,确认带电部位处于无电压状态。为广防止电磁感应和静电感应引起的危险.应该在接线端接好接地线后I开展维修和检查工作。3其他注意事项工具使用前和用毕后都要清点件枚.以防遗留,并且要防止因工作失误或工具破损等而造成变压器损伤等事故二、日常的维修检查日常的维修检查就是从外观检查浇注型干式变压器的运转状态。万一发现有异常迹象,要
3、迅速采取适当措施,防止发生事故。日常检查中发现有异常部分和异常现象时,如果原因不明,应当同制造厂联系,采取适当措施。三、定期检查隔一定周期后停电开展维修检查是为了保证变压器的正常运行,主要检查一些日常检查中查不到的带电部位。正常状态运行口寸,尽管浇注部分不容易发生裂纹,仍需定期检查检查项目凡附有*标记者“可改为临时检修、必要口寸应结束变压器运行开展杪查。并问制造厂联系,采取措施。第一次定期检查是在运行刚开始后的23个月,以后每年至少一次。四、刚开始运行后的检查运行刚开始后,必须特别注意检查以下各点:(1)有无异常声音、异常振动。(2)有无异常气味(3)有无由于局部过热、有害气体等造成变色。(4

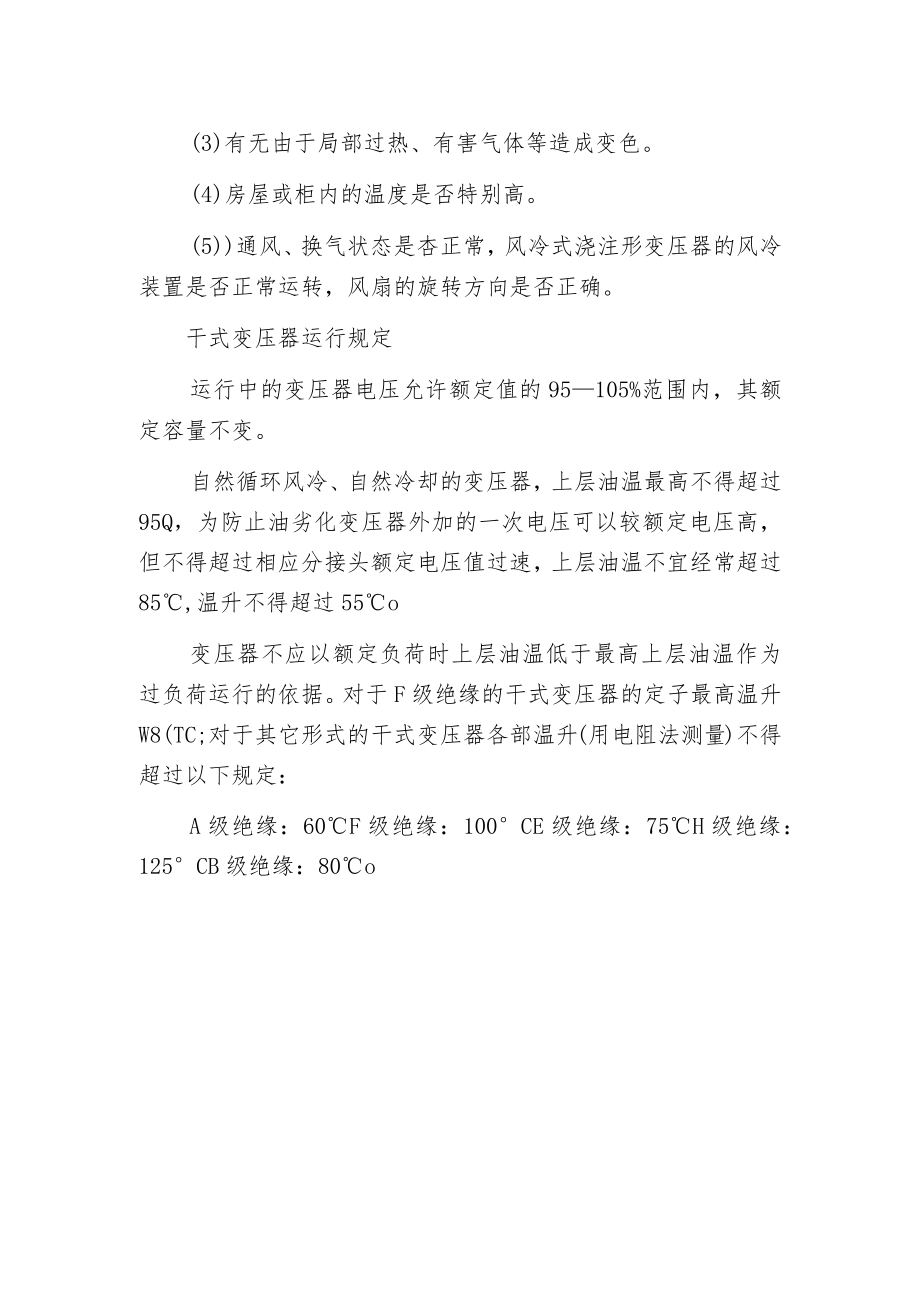

4、)房屋或柜内的温度是否特别高。(5)通风、换气状态是杏正常,风冷式浇注形变压器的风冷装置是否正常运转,风扇的旋转方向是否正确。干式变压器运行规定运行中的变压器电压允许额定值的95105%范围内,其额定容量不变。自然循环风冷、自然冷却的变压器,上层油温最高不得超过95Q,为防止油劣化变压器外加的一次电压可以较额定电压高,但不得超过相应分接头额定电压值过速,上层油温不宜经常超过85,温升不得超过55o变压器不应以额定负荷时上层油温低于最高上层油温作为过负荷运行的依据。对于F级绝缘的干式变压器的定子最高温升W8(TC;对于其它形式的干式变压器各部温升(用电阻法测量)不得超过以下规定:A级绝缘:60F级绝缘:100CE级绝缘:75H级绝缘:125CB级绝缘:80o
