1、干挂大理石施工方案一、工程概况：1、二、编制依据：1、依据昆山华扬高科技创业投资有限公司提供的施工图。2、国家及部颁对本工程现行有效的技术施工规范，规则，标准。3、企业作业指导书4、墙体材料工程应用技术规范三、施工准备及作业条件：1、本工程7#楼干挂大理石面积约为70Om2。2、搭设前，先熟悉建筑施工图，了解工作内容，编制专项施工组织设计,并报监理审批。3、施工前，单位工程技术负责人向施工人员进行技术安全交底，交底双方均在交底书上签字。4、石材进场验收合格入库保管，按照规格和尺寸分类、码放。5、型钢（槽钢、角钢）及膨胀螺栓，材料应有出厂合格证书，不锈钢连接件（板、销）应符合材质要求，连接垂直方
2、正，厚度不小于4mm,电焊条应有材质证书和烘焙记录。6、密封胶和粘接剂，应选用硅胶类产品，要求有一定的防水、耐老化型能和弹性，应有产品证书和实验报告。7、结构基层表面坚实平整，并且具有一定的强度，墙体存在蜂窝、孔洞、露筋等缺陷，按规范要求处理完善，方可进行安装。8、操作安装用的脚手架利用7#楼结构架子，验收合格。9、墙、柱面应弹出正负50Cm水平线、50.00线和石材分层水平控制线，大角垂直控制线，划线必须准确，竖直分界线应由墙中心向两侧弹放，使墙面误差均匀分布在接缝中。10、工作所用的操作工具、工作台、电器设备准备就绪，有操作安全交底记录。11、施工过程中要做好隐检、预检、自检验收记录，做好

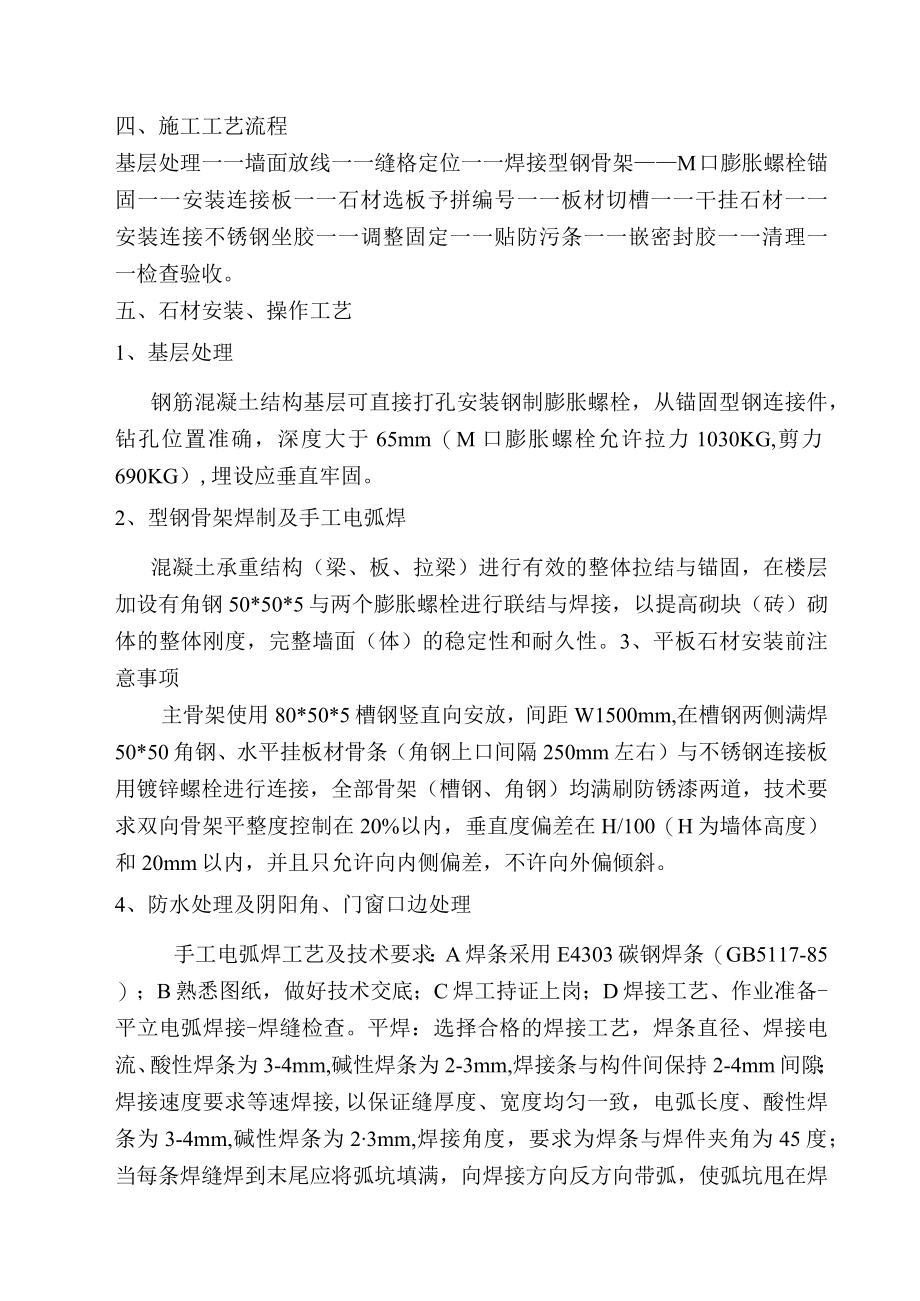

3、工序报验工作。四、施工工艺流程基层处理一一墙面放线一一缝格定位一一焊接型钢骨架M口膨胀螺栓锚固一一安装连接板一一石材选板予拼编号一一板材切槽一一干挂石材一一安装连接不锈钢坐胶一一调整固定一一贴防污条一一嵌密封胶一一清理一一检查验收。五、石材安装、操作工艺1、基层处理钢筋混凝土结构基层可直接打孔安装钢制膨胀螺栓，从锚固型钢连接件，钻孔位置准确，深度大于65mm（M口膨胀螺栓允许拉力1030KG,剪力690KG）,埋设应垂直牢固。2、型钢骨架焊制及手工电弧焊混凝土承重结构（梁、板、拉梁）进行有效的整体拉结与锚固，在楼层加设有角钢50*50*5与两个膨胀螺栓进行联结与焊接，以提高砌块（砖）砌体的整体
4、刚度，完整墙面（体）的稳定性和耐久性。3、平板石材安装前注意事项主骨架使用80*50*5槽钢竖直向安放，间距W1500mm,在槽钢两侧满焊50*50角钢、水平挂板材骨条（角钢上口间隔250mm左右）与不锈钢连接板用镀锌螺栓进行连接，全部骨架（槽钢、角钢）均满刷防锈漆两道，技术要求双向骨架平整度控制在20%以内，垂直度偏差在H/100（H为墙体高度）和20mm以内，并且只允许向内侧偏差，不许向外偏倾斜。4、防水处理及阴阳角、门窗口边处理手工电弧焊工艺及技术要求：A焊条采用E4303碳钢焊条（GB5117-85）；B熟悉图纸，做好技术交底；C焊工持证上岗；D焊接工艺、作业准备-平立电弧焊接-焊缝检
5、查。平焊：选择合格的焊接工艺，焊条直径、焊接电流、酸性焊条为3-4mm,碱性焊条为2-3mm,焊接条与构件间保持2-4mm间隙；焊接速度要求等速焊接,以保证缝厚度、宽度均匀一致，电弧长度、酸性焊条为3-4mm,碱性焊条为23mm,焊接角度，要求为焊条与焊件夹角为45度；当每条焊缝焊到末尾应将弧坑填满，向焊接方向反方向带弧，使弧坑甩在焊迹里边，防止弧坑咬肉；焊完以后应及时清楚焊渣，经自检后方可转移地点继续施焊，立焊工艺基本同平焊相同。5、吊运、安装前检查工作吊运、安装石板材应使用专用金属架，或用皮条兜底进行搬运，底部应加橡胶垫底或垫模板，注意棱角、光面不得碰磕，加强成品保护，并不准在脚手架上集中
6、堆放。6、石材使用前检查工作石材在上墙前应进行挑选，检查几何尺寸，必须准确，颜色均匀一致，石粒均匀，背面平整，割边、磨光应符合设计要求，不允许缺棱掉角、裂缝等缺陷存在。石板切槽前应准备模具，根据模具进行切槽，以保证切槽位置准确，切槽方面垂直，深度合适，并不得损坏槽壁。7、安装石材程序安装石材应由上向下逐层进行，将石材按顺序、编号排列底层板材，在石材板块上、下两侧，各切两个槽洞，然后用不锈钢T挂件带进口密封胶插入洞内连接可上下、左右、前后稍微移动，以调整石材板块的位置后，予以固定。此时应随时检查表面平整度和垂直度，把锚固不锈钢连接板的M8镀锌螺栓旋紧，其合格后方可进行板缝嵌胶，安装时依板块尺寸线
7、位，先在墙角底部转角处将第一块石板就位。8、石材缝隙密封胶要求石板材缝隙（水平缝、竖缝）应大小一致，横平竖直，板缝内侧填塞高压聚乙烯泡沫，外侧用进口密封胶密封，石材板块用周遍粘贴防污条后，方可嵌入硅胶类密封胶，以免造成污染，密封胶应嵌填密实，光滑平顺，颜色要与石材近似、协调，嵌缝胶应选用档次较高、耐久性和防水性能好的材料，嵌缝前胶筒提前端剪长斜口，用嵌缝胶枪将液体注入缝内，注胶时，用力要均匀行枪要慢，出胶量一致，不得忽多忽少或将胶体流出板外，嵌缝后如胶面不平整，可用小刀铲刮平，使外侧呈平面或小圆弧状。9、顶部、门窗、转角处的防水处理防水处理，因干挂大理石板块间留有4.5-5.5mm缝隙，石材与
8、结构基层间有120mm左右的空隙，这将影响结构层与保温层的使用寿命，甚至可能因冻胀而导致石板脱落，因此很有必要也必须做好防水处理。六、干挂石材安装质量允许偏差序号检查项目允许偏差检查方法1表面平整1.5mm2m靠尺和垂尺2表面垂直1.5mm2m靠尺3阴阳角方正Imm方尺4接缝宽度Imm钢尺5接缝垂直2mm5m拉线检查七、干挂花岗岩不锈钢配件所受剪力、压力、挠度1、不锈钢的剪切应力为750kgcm取安全系数为10,即安全使用应力750kg/cm每块花岗岩材尺寸为IOOo*600*25mm,重约40kg,每块花岗岩石材由二块不锈钢配件支撑，因此一块花岗岩石材承受20kg压力，不锈钢配件截面为：宽度
9、40mm,厚度4mmI=PAP为压力A为面积I为使用应力A=4*0.4=1.6cmP=I*A=750*1.6=1200kg由此可见,不锈钢挂件的截面积可承受1200kg的压力,而实际石材重量为20kg,因此挂件绝对安全,满足使用要求.2、经计算挂件量大挠度为0.0003mm八、安全制度和文明施工(-)安全制度1、 建立和健全安全生产机构，制定安全生产制度，认真贯彻安全生产以防为主的方针。2、 坚持贯彻执行现场安全生产六大纪律和加强安全生产的各项规定。3、 建立安全生产责任制，项目经理对现场安全工作负总责，健全安全管理网络，工地设一名专职安全员，每个班组设一名兼职安全员。4、 进入现场必须戴好安
10、全帽，扣好安全带。5、 非电、机操作人员，严禁使用和玩弄机电设备。6、 电气线路、电气设施的改装和增接，必须履行审批手续，由专职电工操作，严禁乱拖乱拉。7、 机械操作应持证上岗，严禁酒后操作，严禁拆散除安全装置和示警装置，不准设备带病运行和超负荷使用。8、 钻机操作时，注意钻机平稳，以防止钻架突然倾倒而发生事故。9、 发生重大事故必须及时上报，按照“三不放过”的原则认真查处。10、施工现场禁烟区内严禁吸烟。(二)文明施工认真贯彻执行公司文明施工管理细则，提高企业施工管理水平及施工人员素质，统一规划、科学布置，创造一个文明、整洁的工地。1、搞好文明施工教育，做好班前教育。2、定期对施工场地进行检
11、查，总结评比，及时整改，不断提高。3、人人做好落手清工作，保持现场整洁，下班前要整理好工作现场，物料分类堆放整齐，不乱丢乱放。4、施工中各类建筑垃圾要堆放在指定地点，集中清理外运，不得与生活垃圾混放在一起。5、严格按照各工种的有关规定进行施工，严禁违反规定，不讲科学，野蛮施工。6、工程完工后，及时将工地及周围环境清理干净，做到工完料净，场地清。7、开展职业道德建设，努力提高职工队伍素质，健全各项管理制度，创出高速、优质的工程，树立卫生整洁、文明有序的工地形象，真正达到内部管理标化，外部形象优化，施工不扰民。8、搞好同建设单位和监理单位的关系，服从上级部门对现场管理的要求,每道工序必须经监理验收
12、验证后方能进行下道工序的施工。出现问题应及时通知监理，共同协商解决。石材饰面设计计算书象山华扬商住小令IS舜杰建设(集团)有限公司SHUNJIECONSTRUCTION(GROUP)CO;LTDXXXX年XX月昆山华扬商住小区7号房石材饰面设计计算书计算条件：选139轴立面墙面区最大分格和跨度的石材饰面进行计算。计算标高7.2m,石材最大板块尺寸:1200*600;石材采用厚花岗岩;层高420Omm,立柱跨度360Omm,立柱左分格为120Omm,立柱右分格为120Omm,立柱按简支梁力学模型进行设计计算,横梁上分格为60mm,横梁下分格为60Omm;主要型材截面:立柱采用8#槽钢,横梁采用5
13、0*5角钢.I、设计依据：基本参数：昆山地区基本风压0.45KN/M2抗震设防列席7度，设计基本地震加速度SlOg建筑结构可靠度设计统一标准GB50068-2001建筑结构荷载规范GB50009-2006建筑抗震设计规范GB50011-2001钢结构设计规范GB50017-2003混凝土结构设计规范GB50010-2002混凝土结构后锚固技术规程JGJ145-2004紧固件机械性能紧固件机械性能 紧固件机械性能 紧固件机械性能 紧固件机械性能螺栓、螺钉和螺栓GB/T3098.1-2000螺帽、粗牙螺纹GB/T3098.2-2000自攻螺钉GB/T3098.5-2000不锈钢螺栓、螺钉和螺栓GB
14、/T3098.6-2000不锈钢螺母GB/T3098.15-2000建筑结构静力计算手册(第二版)BKCADPM集成系统(BKCADPM2007版II、基本计算公式：(1) 场地类别划分：场地粗糙度可分为A、B、C、D四类A类指近海海面和海岛、海岸、湖岸及沙漠地区；B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类指有密集建筑群的城市市区；D类指有密集建筑群且房屋较高的城市市区；(2) 风荷载计算：幕墙属于薄壁外围护构件，根据建筑结构荷载规范GB50009-2001规定采用(4)作用效应组合：一般规定，幕墙结构构件应按下列规定验算承载力和挠度：a.无地震作用效应组合时，承载力应
15、符合下式要求：YoSRb.有地震作用效应组合时，承载力应符合下式要求：SRYRE式中s荷载效应按基本组合的设计值SB一地震作用效应和其他荷载效应按基本组合的设计值R一构件抗力设计值Y。一结构构件重要性系数,应取不小于1.0Yre结构构件承载力抗震调整系数,应取1.0C.挠度应符合下式要求：dfdf,Lim&一构件在风荷载标准值或永久荷载标准值作用下产生的挠度值df,Lim构件挠度限值d、双向受弯的杆件，两个方向的挠度应分别符合CbWdlm的规幕墙构件承载力极限状态设计时，其作用效应的组合应符合下列规定：1、 有地震作用效应组合时，应按下式进行：S=gSgr+YwwSwk+YbeSek2、 无地震作用效应组合时，应按下式进行：S=Sgr+wYESBKS作用效应组合的设计值SGk永久荷载效应标准值Sek地震作用效应标准值Sbk风荷载效应标准值Yg一永久荷载分项系数YB一地震作用分项系数地震作用的组合值系数w风荷载的组合值系数
